Re: Аккумуляторы и все о них

Сообщение dccharacter » 04 июл 2012, 16:10

Kitam1n писал(а):Зачетненько! Надо еще как то закрепить банки относительно друг друга, а то они спаяны между собой родными усами и фактически болтаются как на соплях. Не знаешь за что взяться.

шину наложи
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Аккумуляторы и все о них

Сообщение Angel71 » 04 июл 2012, 16:46

разок-другой плёнкой, сверху разок-другой скотчем, потом немного опять плёнкой и как вариант опять скотчем. получится композитная оболочка. если потом понадобится, можно разрезать и снять, а акумы в в клею не будут.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение Кита » 03 авг 2012, 01:40

Народ, а есть дешевый контроллер заряда li-ion 2х батарей? Мне бы MCP73812T на 7,4В только..
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение Angel71 » 03 авг 2012, 02:32

"на 7.4" таких не бывает. лион 3,7в выдаёт >4в, заряжается так же при >4в.
Si9730
на офсайте микрочипа вводите в поиск "dual-cell" или в сети, например таким запросом "dual-cell lithium ion ic"
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение Кита » 03 авг 2012, 12:47

А если использовать вот эту штуку, тогда какой зарядник нужен на 2 батарейки? От nokia пойдет?
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение avr123.nm.ru » 03 авг 2012, 22:37

Кита писал(а):Народ, а есть дешевый контроллер заряда li-ion 2х батарей? Мне бы MCP73812T
MCP73812T-420I/OT запросите у Семенова Михаила.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Аккумуляторы и все о них

Сообщение Кита » 04 авг 2012, 12:17

Мне она не подходит, она на одну батарейку
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение Кита » 06 авг 2012, 18:08

Блин) Вот я лох то, ссылку не вставил, а ответ жду)
Если использовать вот эту платку для зарядки 2х li-ion батареек http://www.ebay.com/itm/1-x-PCB-for-7-4 ... 3a77717b6e
Какое входное напряжение нужно будет?
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение Кита » 06 авг 2012, 23:57

Ну подскажите, как зарядить две банки li-ion
Si9730 дорого как то
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 07 авг 2012, 00:09

Это не зарядки, это защита, отсечка по макс. напряжению 4.35 вольт - дофига для зарядки, надо 4.2
Тебе что надо? Сделать/разработать зарядку или на соплях зарядить аккумы? или еще что?
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение Кита » 07 авг 2012, 00:34

Да мне надо в одной схеме 5 вольт получить

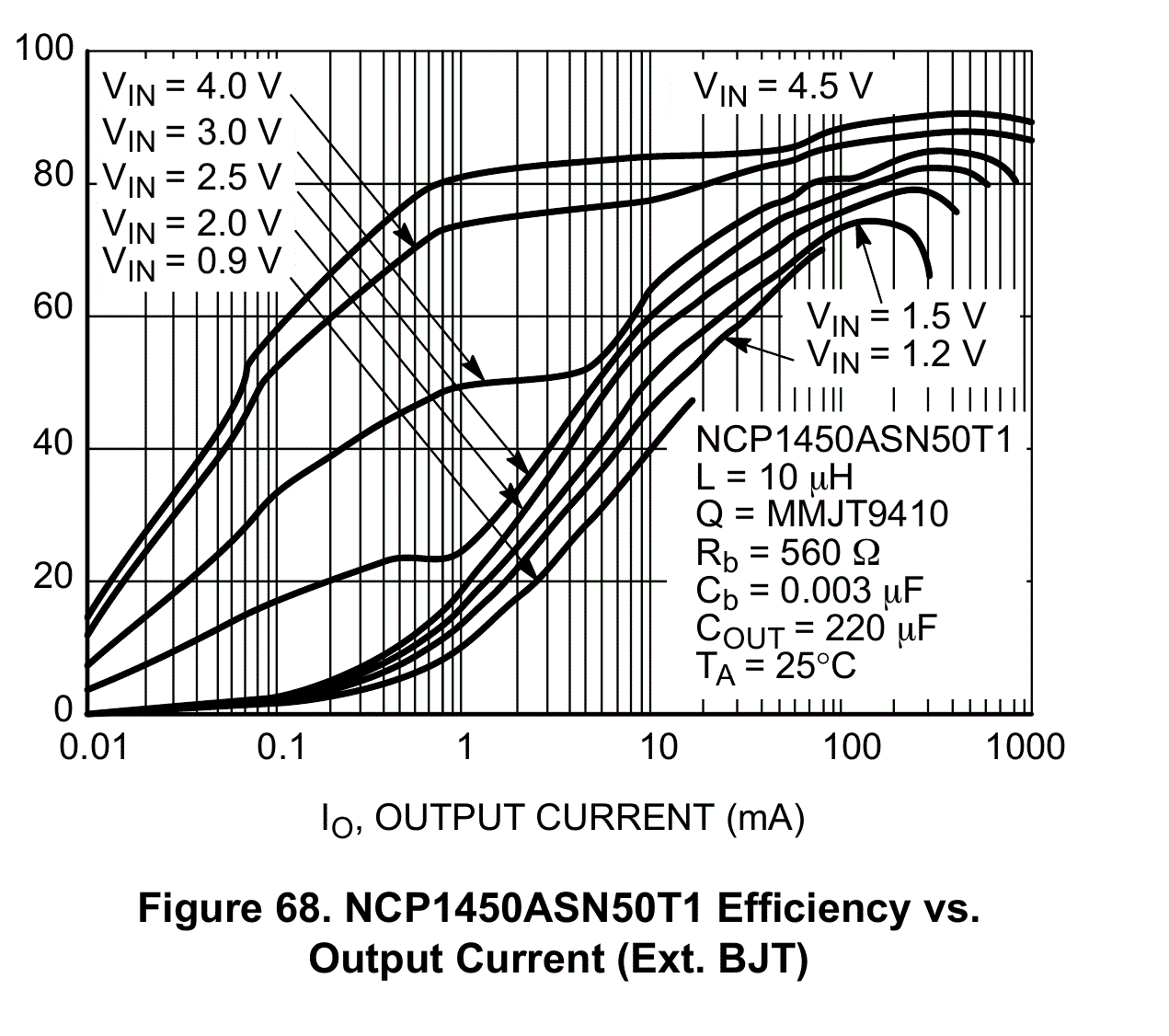

Сейчас решил поставить одну банку li-ion и step-up на NCP1450. Посмотрел документацию, вроде на нужных мне токах(>100мА) нормальный КПД.
А еще нужно пересчитывать параметры схемы, или можно взять из картинки ниже?
Заряжать банку хочу MCP73812T-420I/OT. Нормально будет?
Вложения
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 07 авг 2012, 00:43

нихнепонял :pardon:
то 2 банки заряжать (это 4.2 вольта * 2), то 5 вольт получить
Кита писал(а):Заряжать банку хочу MCP73812T-420I/OT. Нормально будет?

Одну банку - да, 2 банки - нет
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение Angel71 » 07 авг 2012, 00:46

угадывать где вы искали и по чём они там эт забавно, наверно. дорого это сколько? а то микрочиповские, которые вы не удосужились поискать стоят примерно столько же. в каком корпусе акумы? спаяны или как? и т.д. может вам вообще "парубаксовая" зарядка на 2 пальчиковых акума подойдёт или зарядка с балансиром за 6-8$ или вообще можете с утра сбегать в ближайший ларёк за второй MCP73812T-420I/OT (я шутя) и по быстрому сделать 2 зарядника, довольствуясь потом зарядкой акумов по отдельности.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение Кита » 07 авг 2012, 01:04

Dmitry__ писал(а):нихнепонял :pardon:
то 2 банки заряжать (это 4.2 вольта * 2), то 5 вольт получить

Цель - получить 5В. Вначале хотел 2банки и понижающий стабилизатор, т.к легче сделать. Но проблема с зарядкой 2х банок

Angel71 писал(а):угадывать где вы искали и по чём они там эт забавно, наверно. дорого это сколько? а то микрочиповские, которые вы не удосужились поискать стоят примерно столько же.

Почему не удосужился?
MCP7386* и MCP73213 для двух банок стоят больше 100р, при цене устройства примерно 300р такая зарядка ни к чему..
И как я понял для зарядки двух банок нужно 8,4В?
Angel71 писал(а):в каком корпусе акумы? спаяны или как? и т.д. может вам вообще "парубаксовая" зарядка на 2 пальчиковых акума подойдёт или зарядка с балансиром за 6-8$ или вообще можете с утра сбегать в ближайший ларёк за второй MCP73812T-420I/OT (я шутя) и по быстрому сделать 2 зарядника и заряжать акумы по отдельности.

В обычном батарейном отсеке, акумы вытаскиваться не будут, поэтому не пойдет китайская зарядка
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 07 авг 2012, 01:14

Кита писал(а):Цель - получить 5В. Вначале хотел 2банки и понижающий стабилизатор, т.к легче сделать. Но проблема с зарядкой 2х банок

Аааааа, я понял, из 2-х li-ion банок получить 5 вольт. :Yahoo!:
Все нормально с пониж. стабом. Если линейный стаб, то лучше low drop , т.к. при макс. разряде аккумов будет 3*2=6 вольт (всего 1 вольт падения).
После аккума можно поставить плату отсечки (от аккума сотового, доработка 2 резистора), ссылку на плату здесь приводил.
А заряжать можно и tl431 (по 1 шт в параллель с банкой) , ток заряда ограничить, например lm317,
Все ссылки тут были стр. 5 назад...
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
