Re: Аккумуляторы и все о них

Сообщение Rigo Legio » 23 июн 2012, 19:55

не кинете ссылочку, где можно приобрести такой? был бы признателен. За пол дня заряд с 8,59 до 8,63 поднялась, чувствую это будет долго
Аватара пользователя
Rigo Legio

Сообщения: 50
Зарегистрирован: 28 июн 2010, 12:42
Откуда: Краснодарский край, Выселковский район, ст. Березанская
ФИО: Игорь Олегович

Re: Аккумуляторы и все о них

Сообщение DimRoboForum » 24 июн 2012, 14:28

Может где-то и есть в этой ветке, но сил листать уже нет... :(
Вот здесь:
http://forum.modelka.com.ua/index.php?s ... 9332&st=20
ребята разработали "девайс" отключающий "силовую" часть повешенную на балансирный разъём:
http://igva.ru/prd/ind_ots/kit/ind_ots_kit.htm
ток, естественно, стал "ограниченным".
Для нужд робототехники такое устройство мега-необходимо (ИМХО), но достаточно наличие управляющего сигнала, который будет отрубать батарею или переключать на резерв.
Было здесь что-то подобное?
"Вау! Настоящий робот! Или это дурацкий новогодний костюм?"

( (С) "Футурама" http://ru.wikiquote.org/wiki/%D0%A4%D1% ... 0%BC%D0%B0)
Аватара пользователя
DimRoboForum

Сообщения: 58
Зарегистрирован: 02 окт 2010, 15:19
Откуда: Южный Округ Москвы :)
Skype: nevermindim
прог. языки: PROLOG
ФИО: Дмитрий А.

Re: Аккумуляторы и все о них

Сообщение Myp » 24 июн 2012, 15:11

Rigo Legio писал(а):не кинете ссылочку, где можно приобрести такой? был бы признателен. За пол дня заряд с 8,59 до 8,63 поднялась, чувствую это будет долго

да любой модельный зарядник
а может какая-то банка дохлая и сборка не фурычит.
я бы расковырял и замерил напругу на каждой банке отдельно.
там внутри 3 банки параллельно соединены
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение Rigo Legio » 24 июн 2012, 17:12

Расковырял акк, все как вы и сказали, 3 банки, на двух из них напруга по 4,2, на одной - 0,01. Можно ли ее как-то извне подзарядить, или это уже дохлый номер?
Аватара пользователя
Rigo Legio

Сообщения: 50
Зарегистрирован: 28 июн 2010, 12:42
Откуда: Краснодарский край, Выселковский район, ст. Березанская
ФИО: Игорь Олегович

Re: Аккумуляторы и все о них

Сообщение Myp » 24 июн 2012, 17:58

выкинуть и забыть, она мертва.
можно написать жалобу туда где покупал с фотками и описанием в чём беда, может быть другую вышлют.

оставшиеся 2 банки смотать изолентой обратно и использовать как аккумулятор на 7.2 вольт =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение Rigo Legio » 24 июн 2012, 23:31

Ясно, спасибо(

Добавлено спустя 1 час 44 минуты 8 секунд:
А вот по поводу сборки из 2х банок - если выкинуть одну, то защита аккумулятора не будет срабатывать? Там по идее на каждой банке свой контроллер, верно?

Добавлено спустя 3 часа 42 минуты 24 секунды:
Все, собрал акк из 2х банок, 3-ю на помойку.
Аватара пользователя
Rigo Legio

Сообщения: 50
Зарегистрирован: 28 июн 2010, 12:42
Откуда: Краснодарский край, Выселковский район, ст. Березанская
ФИО: Игорь Олегович

Re: Аккумуляторы и все о них

Сообщение Кита » 01 июл 2012, 14:14

Разъясните пожалуйста, собираюсь купить LiPo аккум 7,4В. Там две банки, получается по 3,7В на банку. В нэте прочитал что полностью заряженная банка = 4,2В. Тогда в заряженном состоянии аккум выдаст 8,4В? Или как?
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение dccharacter » 01 июл 2012, 14:36

Кита писал(а):Разъясните пожалуйста, собираюсь купить LiPo аккум 7,4В. Там две банки, получается по 3,7В на банку. В нэте прочитал что полностью заряженная банка = 4,2В. Тогда в заряженном состоянии аккум выдаст 8,4В? Или как?

все верно
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Аккумуляторы и все о них

Сообщение Кита » 01 июл 2012, 14:42

А почему тогда пишут 7.4В? Это будет при нагрузке 20С? Просто мне надо рассчитать регулятор, а какое будет входное напряжение не знаю, нагрузка у меня всего 500мА.
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение dccharacter » 01 июл 2012, 14:59

не знаю точно. Но разряженные они вообще 3,2В будут. Считай на 9В свой регуль. Или на 10 :-)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Аккумуляторы и все о них

Сообщение Кита » 01 июл 2012, 15:06

спасибо
Кита

Сообщения: 92
Зарегистрирован: 26 апр 2012, 15:07

Re: Аккумуляторы и все о них

Сообщение Kitam1n » 04 июл 2012, 12:15

Привет всем!

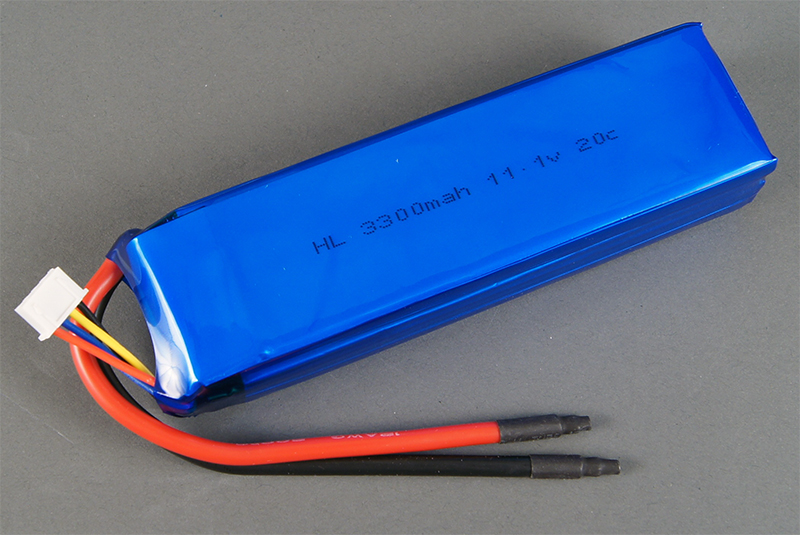

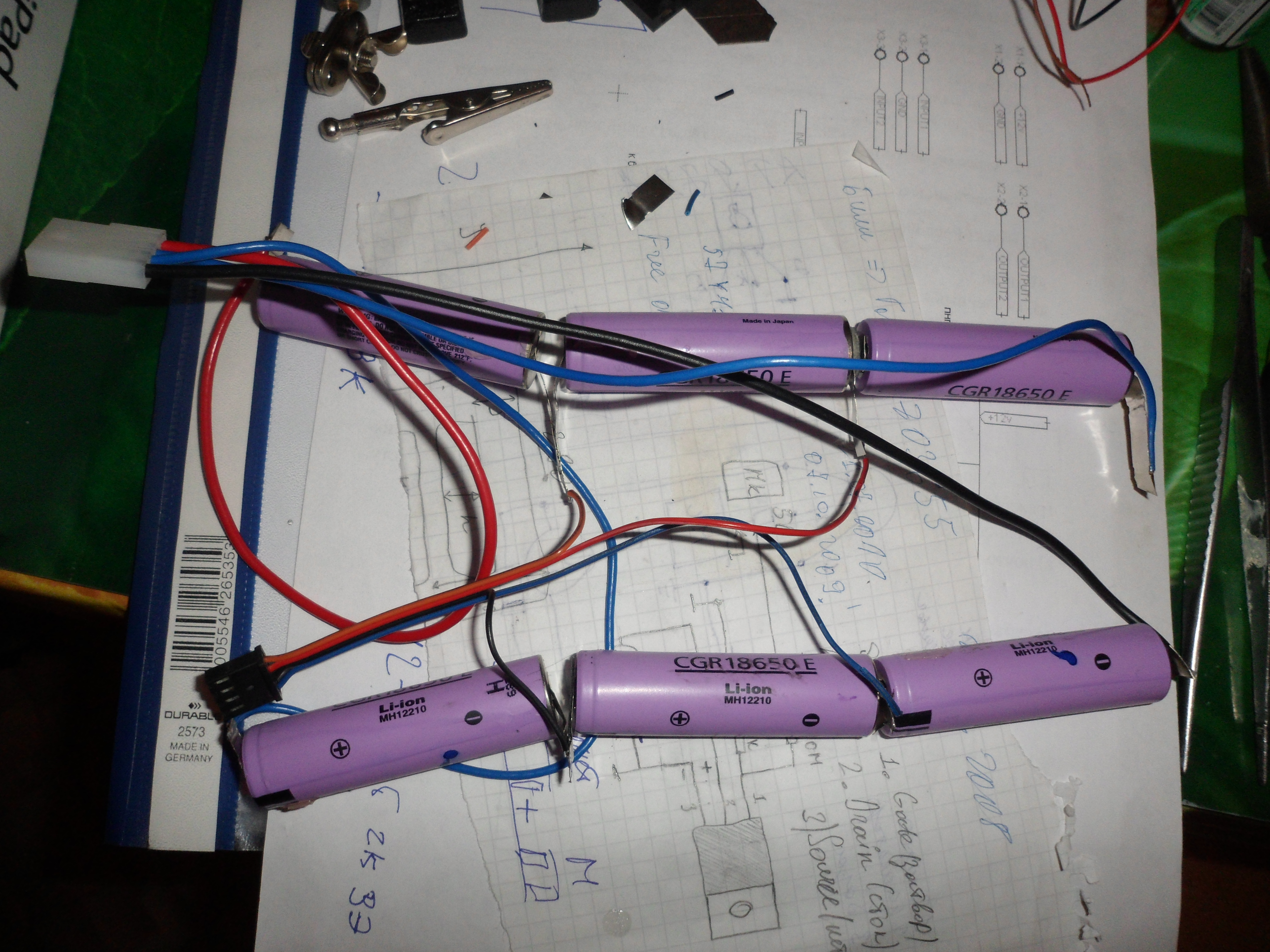

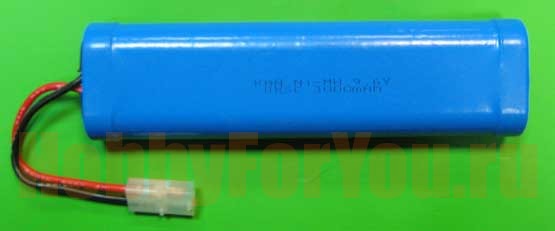

Кто как свои аккумуляторные банки заворачивает? Как банки(с последней фотки), скрепить по человечески?
На ум приходит:
- изоляция: обмотать вокруг, плюсы: доступно и легко, минусы: 50 уложенных слоев и пол мотка изоляции;
- толстая термоусадка(диаметром сантиметров 5), минусы: при нагреве термоусадки могут нагреться и банки что не есть хорошо, если перегреть при усадке можно помять банки. Плюсы: цельная оболочка от конца до конца.
Вложения
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: Аккумуляторы и все о них

Сообщение Myp » 04 июл 2012, 15:13

фигач в термоусадку и не парься
для надёжности можно в несколько слоёв.
ничего аккумуляторам не будет за 2 секунды нагрева термофеном

про помять банки не понял.
боишься что термоусадка сдавит банки? :shock:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение Angel71 » 04 июл 2012, 15:34

есть пищевая плёнка

нет клейкой основы, но очень хорошо липнет. можно очень плотно замотать. попробуйте ей обмотать.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение Kitam1n » 04 июл 2012, 15:57

Зачетненько! Надо еще как то перед этим закрепить банки относительно друг друга, а то они спаяны между собой родными усами и фактически болтаются как на соплях. Не знаешь за что взяться.
Последний раз редактировалось Kitam1n 04 июл 2012, 16:27, всего редактировалось 1 раз.
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад
