Re: Аккумуляторы и все о них

Сообщение Myp » 05 дек 2011, 22:15

ну киловатт допустим нужен чтоб приваривать болты диаметром 8 мм.
а мне чтоб точку 1 мм на 2х жестянках поставить гораздо меньше надо мощи.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15920
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение D1mcon » 05 дек 2011, 22:40

Dmitry__ писал(а):Чего проще? как это будет аккум заряжать? :D

Это про защиту от разряда, перезаряда :)
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 05 дек 2011, 23:44

D1mcon :wink:
http://vrtp.ru/index.php?showtopic=1051 ... ntry174692

Myp, а ты лентяй! :)
http://speleo.ru/phpBB3/viewtopic.php?f=31&t=533

Добавлено спустя 34 минуты 59 секунд:
http://www.chipmaker.ru/topic/50731/
Аватара пользователя
Dmitry__

Сообщения: 6016
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение D1mcon » 06 дек 2011, 19:47

У меня столько нету :cry: :)
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Аккумуляторы и все о них

Сообщение Gre4in » 16 дек 2011, 00:21

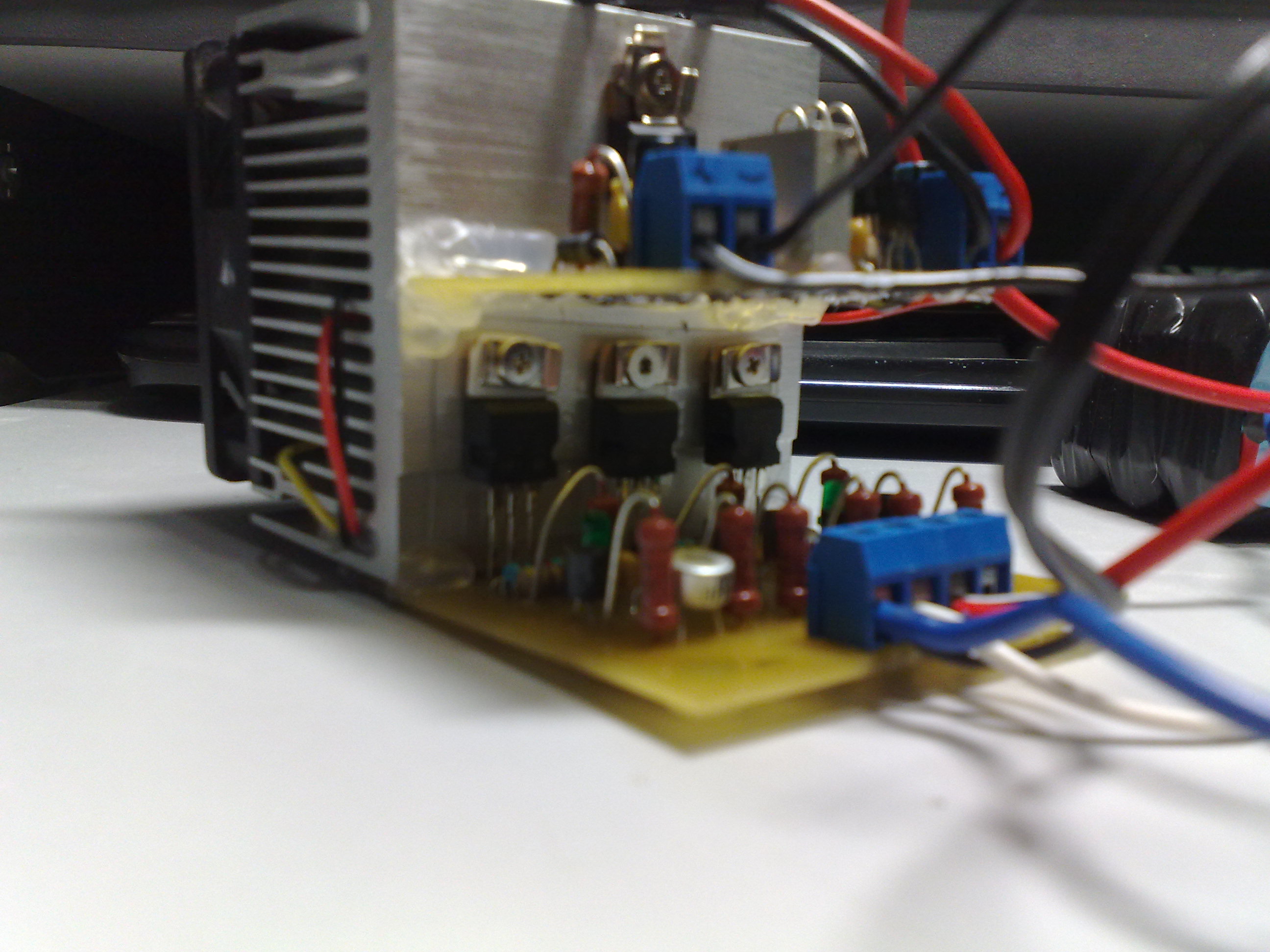

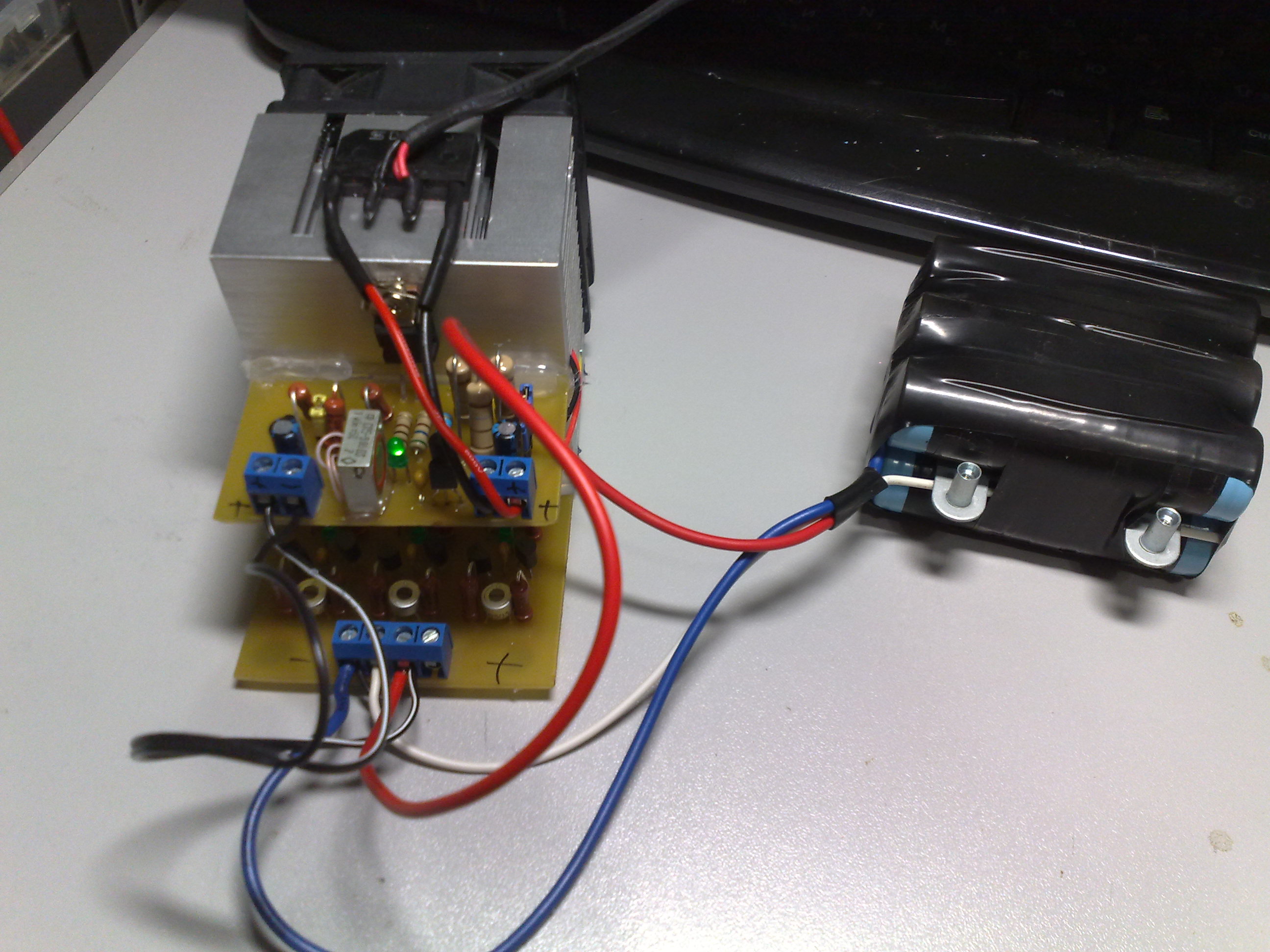

Собрал все таки зарядник с балансиром...
заряжает током 1А, можно модифицировать до 3А. Напряжение 8,4 или 12,6 (напряжение переключается перемычкой)
Вложения
балансир.

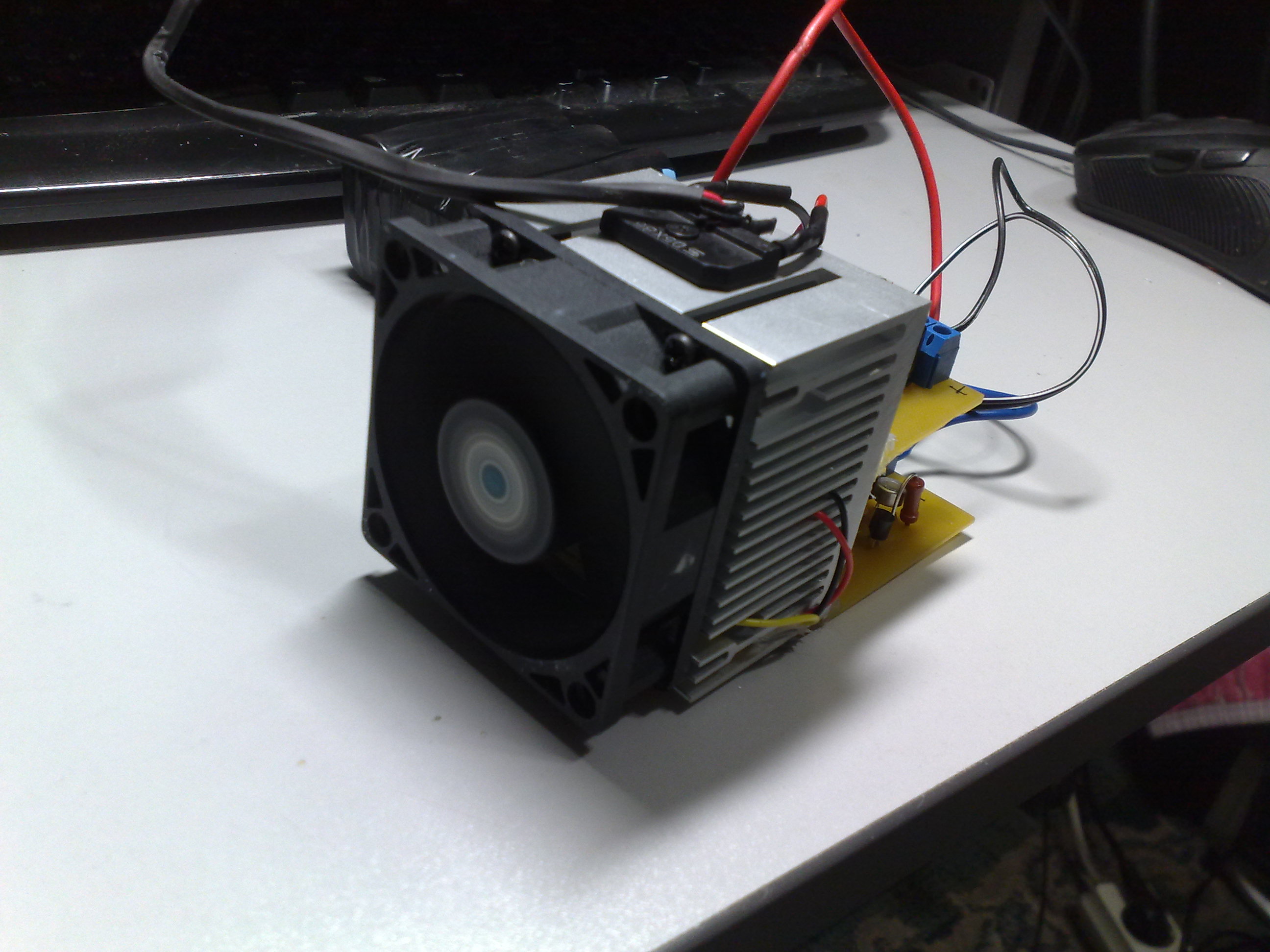

Гудное охлаждение, транз на заряднике греецо шибко до 90 градусов, с охлаждением 31 градус потолок.
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение d3xr » 09 янв 2012, 02:21

Сдуру пару месяцев назад купил такую вот лошадь
http://www.dealextreme.com/p/rechargeab ... tery-73775
Заявлено 6,8Ач при 12 вольт, что похоже на правду. Стабилизатор там никакой, запитал сдуру сервы от ихнего 5в, не замерив даже. 3 сервы схохли) Раскурочил корпус, 12в шли напрямую с банок (3 литиевых банки последовательно), на 9в стоял (о ужас) l7809, а на 5в схемка была, вроде бы даже импульсная.

В общем выкинул я все, кроме банок. Терерь 3 литиевых банки здоровенные по 6,8китайских Ач. Без всякой маркировки) Какой ток сможет батарея 3S подобная продолжительно выдавать, как по вашему? У меня в планах 2 ампера, импульсно до 4, через импульсный стабилизатор 8A. Выдержат?

Помогите пожалуйста :)

Заряжать кстати планирую этим, думаю проблем не должно возникнуть?
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Аккумуляторы и все о них

Сообщение dccharacter » 09 янв 2012, 02:29

2C должно при любом раскладе выдерживать, т.е. 13А
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4873
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Аккумуляторы и все о них

Сообщение d3xr » 09 янв 2012, 02:43

Да кто их знает, какая реальная емкость у них. Но по весу и объему похоже на правду, спасибо. Кстати банки с контролерами на каждой. Эти контролеры за зарядку каким образом отвечают? Может нет надобности покупать зарядник модельный? 12В на последовательно соединенные аккумуляторы, или это смерти подобно?
Понятно что так нельзя напрямую, но микрухи же стоят эти, отвечают за что то. М?
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Аккумуляторы и все о них

Сообщение Myp » 31 янв 2012, 16:14

автомобильный аккумулятор 60 Ач
саморазряд примерно 0,1-0,05 вольт в сутки.

тоесть через пару дней стояния в углу по китайскому тестеру видно что напряжение на десятую долю упало.

говорит ли это о болезни аккумулятора?
или это в переделах нормы
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15920
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение Myp » 01 фев 2012, 11:44

раз никто не отвечает...
спрошу ещё

был аккумулятор необслуживаемый, но в следствии коварного падения на бок и лежания в такой позе потерял некоторое количество кислоты.
после произведённого вскрытия он был обслужен.
но вскрытие показало что он действительно необслуживаемый, тоесть крышка с пробками хитро приклеенная к корпусу была и обратно уже не приклеется в связи с тотальным расковыриванием.
чем можно заткнуть дырки в банках?
идея вырезать пластиковые заглушки с тоненькой дырочкой по центру и синтепоном внутри
что скажите?

ставить в машину не надо, чисто для гаражно бытовых нужд.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15920
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение d3xr » 01 фев 2012, 11:52

Можно фотки? Я теперь 90% проблем с крышками, приклеиванием и затыканием пластиковых элементов решаю жидким пластиком (ПВХ+растворитель специальный, за минуты выветривается последний и все застывает) и строительным силиконом.
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Аккумуляторы и все о них

Сообщение Myp » 01 фев 2012, 19:13

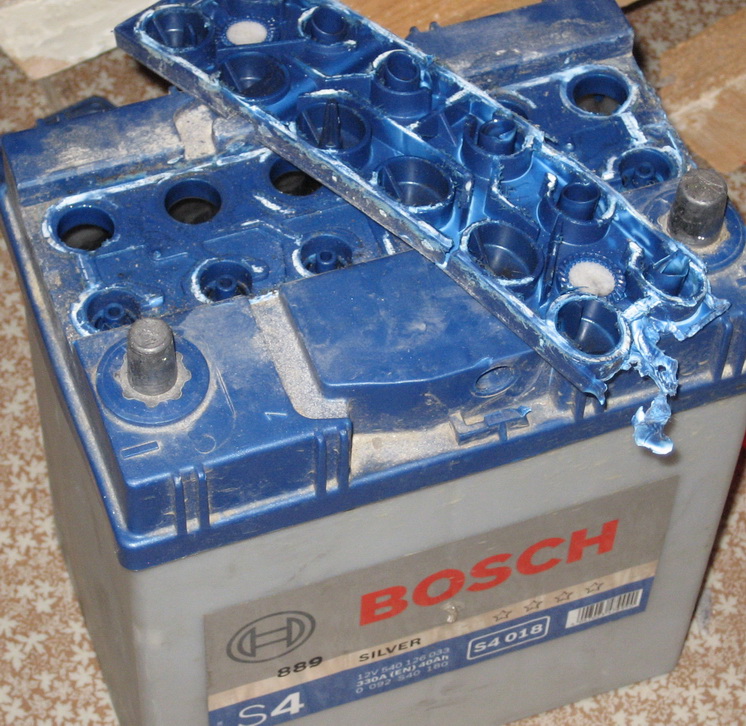

вот собственно пациент


там дырки основные в ряд
и рядом второй ряд дырок для стекания конденсата.
крышка отломилась очень плохо :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15920
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Аккумуляторы и все о них

Сообщение d3xr » 01 фев 2012, 21:45

Силиконом его))
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Аккумуляторы и все о них

Сообщение Trunker » 31 мар 2012, 11:35

Подскажите пожалуйста, как подобрать аккумулятор, робот будет работать на ардуино, 4 мотора вот таких http://www.ebay.com/itm/220765702109?ss ... 1497.l2649, серва примерно на 5v, ну и дальномер ультразвуковой или ИК. Просто не пойму, некоторые роботы с подобными навесом работают от 6 пальчиковых батареек, как им хватает этого?
Trunker

Сообщения: 8
Зарегистрирован: 24 мар 2012, 18:00

Re: Аккумуляторы и все о них

Сообщение Myp » 31 мар 2012, 15:24

ну а зачем там больше?
моторчики маленькие, ток жрут небольшой.
ардуина с дальномером потребляют мизер вобще.
на час ползания по полу хватит.

аккумулятор подбирается по длительности работы устройства, грубо говоря маленького аккумулятора хватит на 5 минут работы, большого на неделю.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15920
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
