Re: Аккумуляторы и все о них

Сообщение Angel71 » 28 ноя 2011, 23:46

зарядка и отказаться заряжать может, если допустим счётчик достиг определённое кол-во циклов. или он считает, что ёмкость маленькая. или разбалансированы сильно. :) зарядки разные бывают.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение Gre4in » 29 ноя 2011, 01:05

про это знаю, Все банки после последней зарядки на 4,08 в.

Добавлено спустя 25 минут 24 секунды:
раздраконил ноут и батарею, оставил только материнку, подцепил к ней БП. до зарядки напряжение на банках было по 3,6в, зарядилось до 4,08 (все три пары банок) когда шел заряд материнка грелась в том месте где расположен зарядник.
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Gre4in » 02 дек 2011, 00:44

Братцы посоветуйтечто нибудь для зарядки Li-ion ноутбучных? Сил уже нет 3 дня в поисках... Жалко выкидывать 6 батарей....
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 02 дек 2011, 01:16

а что ты хочешь получить в результате?
Если аккумы использовать не по назначению, то:
разобрать аккум
выкинуть схему защиты
вывести провода от крайних контактов банок на нужный разьем
напаять балансировочный разьем (на каждое послед. соединение банок)
заряжать любой хоббийной зарядкой с балансировочным разьемом

можно добавить хоббийную отсечку питания для защиты от глубокого разряда.
Аватара пользователя
Dmitry__

Сообщения: 6003
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение Gre4in » 02 дек 2011, 12:25

есть у меня хоббийная зарядка но она тока для никеля. Ладно че нибудь придумаем.
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 02 дек 2011, 18:24

так тебе всяких схем зарядок накидать или покупная нужна?
если самоделка, то там главное балансир, а сама зарядка - ограничение тока + ограничения макс. напряжения.
Народ и заряжает их всякими свинцовыми и металлгидридными...
Аватара пользователя
Dmitry__

Сообщения: 6003
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение Gre4in » 02 дек 2011, 19:47

Было бы круто если бы кинули в меня схемой (схемами) зарядников!
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 02 дек 2011, 20:40

Зарядное устройство из блока питания AT-ATX.
http://samopal.su/node/1

AVR450: Зарядное устройство аккумуляторных батарей SLA, NiCd, NiMH и Li-Ion на микроконтроллере AT90S4433 или ATtiny15
http://www.gaw.ru/html.cgi/txt/app/micr ... AVR450.htm

лучший балансир всех времен и народов :)
http://www.zajic.cz/omezovac/omezovac.htm

для отсечек от глубокого разряда
http://vrtp.ru/index.php?act=categories ... ticle=1975

Добавлено спустя 5 минут 10 секунд:
во, еще зарядка на lm317 по ссылке отсечек:
http://vrtp.ru/index.php?act=categories ... ticle=2613
http://vrtp.ru/index.php?act=categories&cat=2577

Добавлено спустя 4 минуты 14 секунд:
vrtp.ru упал, ссылки не открываются, ждемс...
Аватара пользователя
Dmitry__

Сообщения: 6003
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение Gre4in » 03 дек 2011, 01:10

Dmitry__ писал(а):Добавлено спустя 4 минуты 14 секунд:
vrtp.ru упал, ссылки не открываются, ждемс...

У меня все ок! Все работает...

Добавлено спустя 3 часа 6 минут 37 секунд:
Пришла в голову еще одна мысль...
На старых мобилках Sony cm-m1300, в акб 2 Li-ion банки, схема с балансиром возможно, Стоит микруха SE666, не могу найти даташит на нее, У батарейки 4 пина...
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Gre4in » 03 дек 2011, 19:07

Сделал зарядку из того что было...
Пересобрал из 3s2p в 2s3p, В итоге получаем 7,2в 6а/ч.

Ток зарядника 300 мА или 0,05С
Вложения

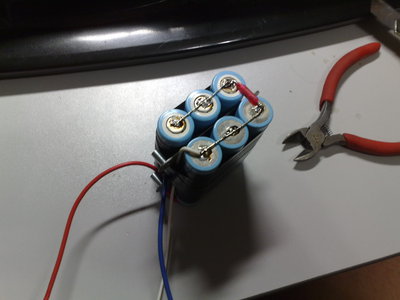

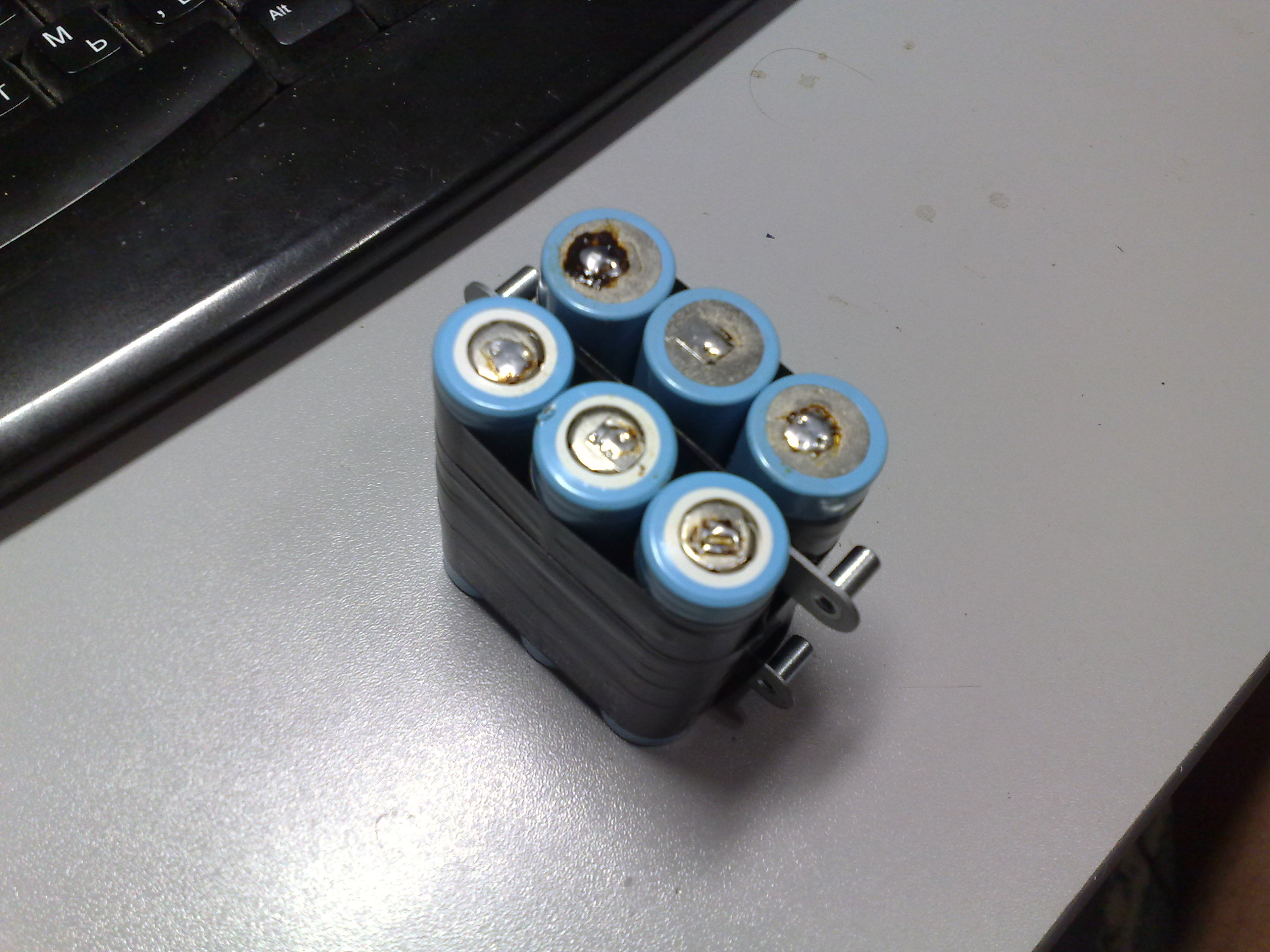

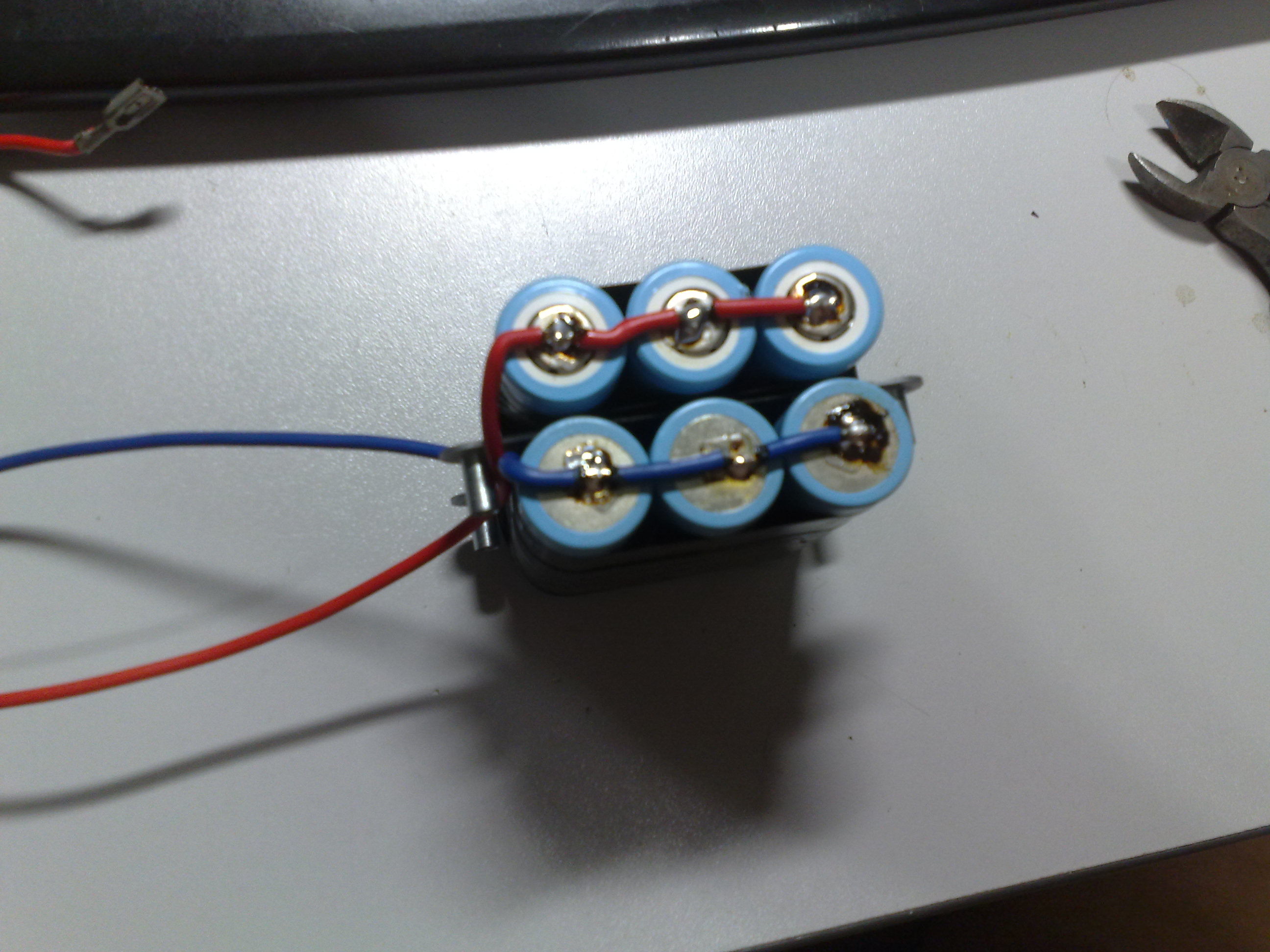

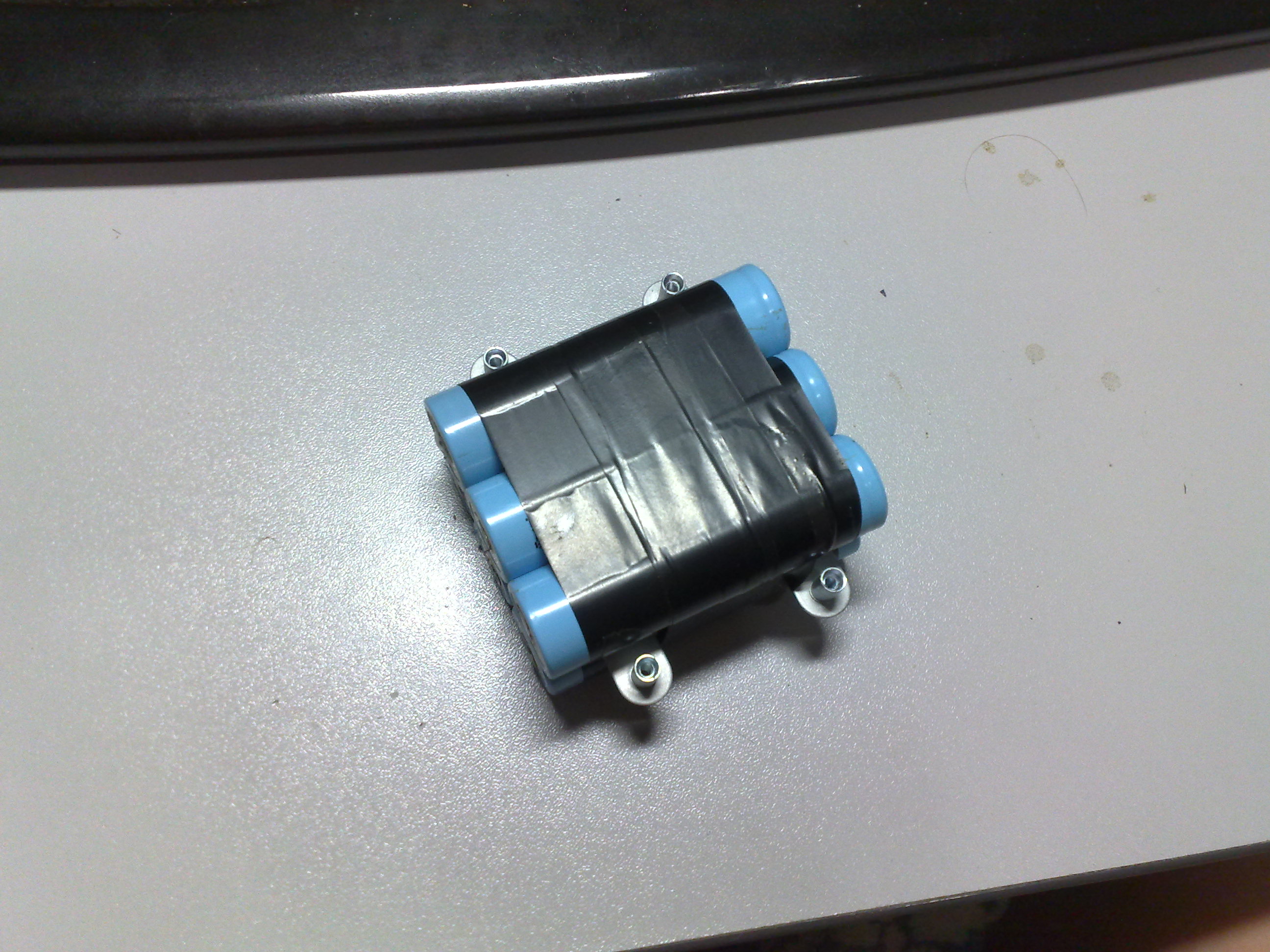

сборка
сборка
сборка
сборка

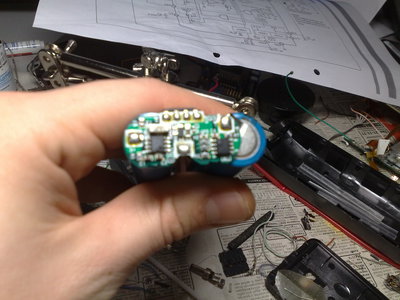

Контроллер заряда (или его часть)

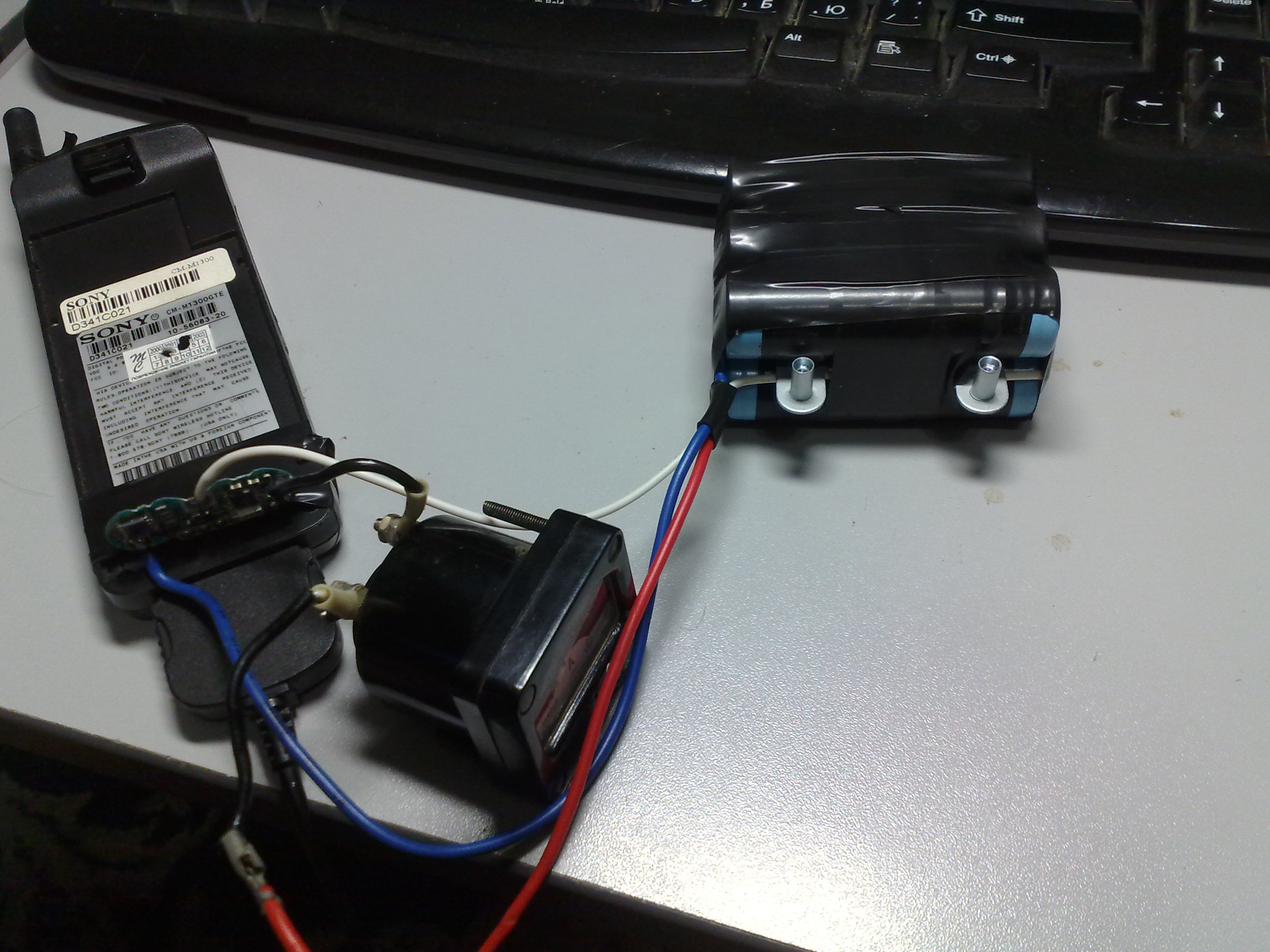

Вся система

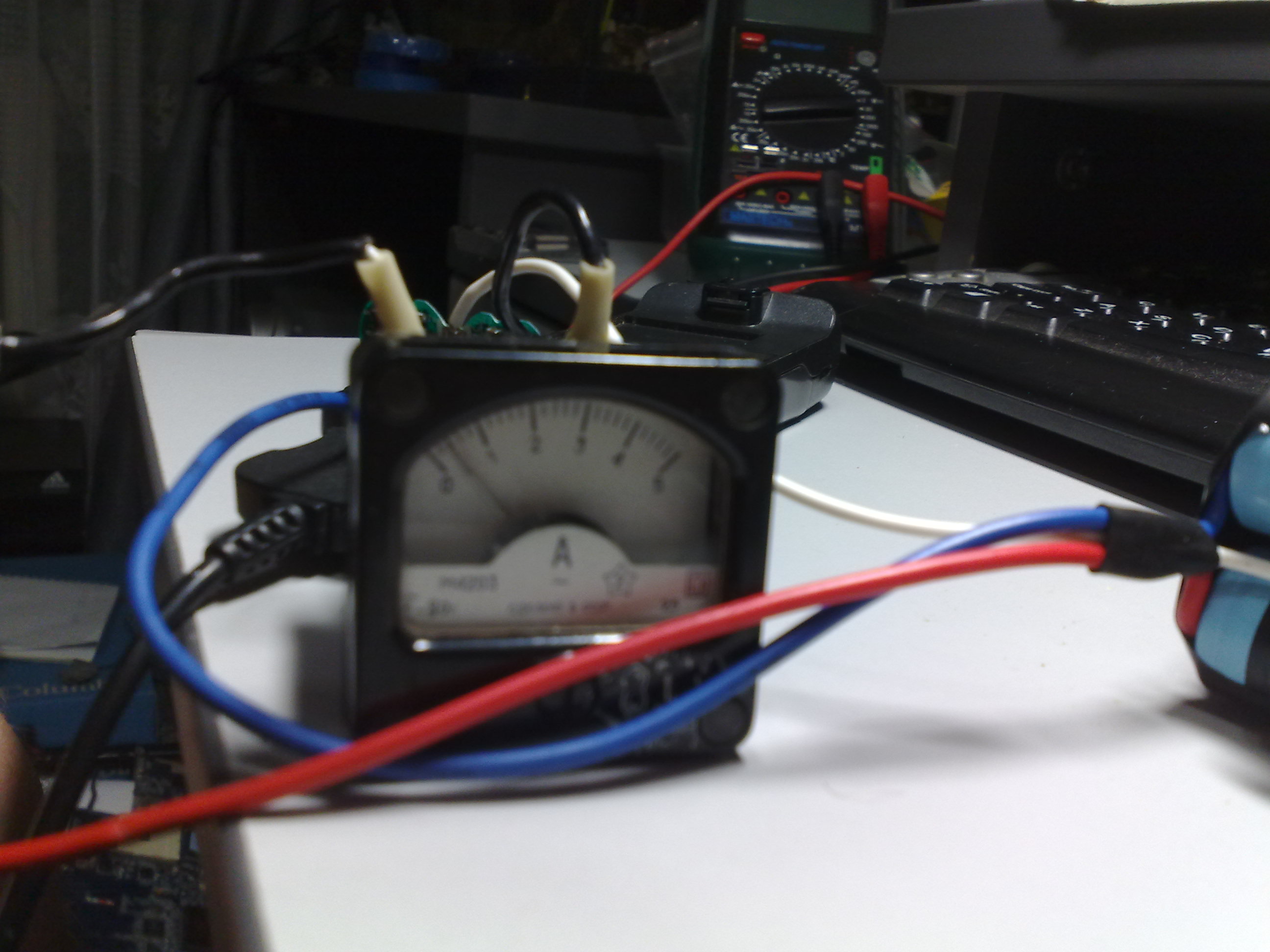

Ток заряда 300 мА

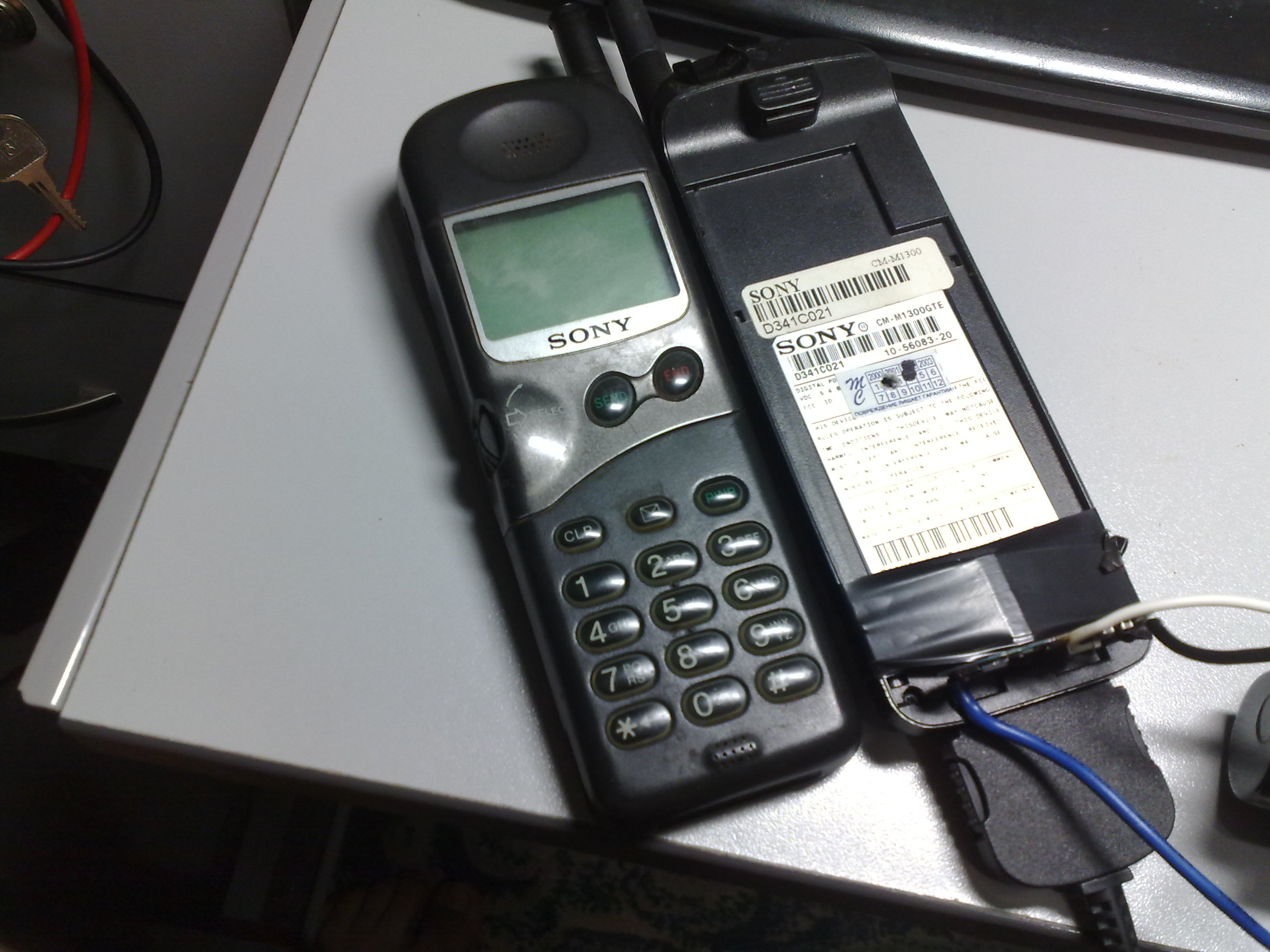

Мобилко
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 03 дек 2011, 19:19

гы, круто. Только зря паял, большая вероятность умереть некоторым банкам :(
Проявляться будет как большой ток саморазряда.
Надо было подпаиваться к лепесткам холодной сварки...
Ток заряда можно значительно больше далать, из расчета 0.5C, в твоем случае это около 3-х ампер.
Последний раз редактировалось Dmitry__ 03 дек 2011, 19:35, всего редактировалось 1 раз.
Аватара пользователя
Dmitry__

Сообщения: 6003
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение Gre4in » 03 дек 2011, 19:23

паял аккуратно, долго не грел...
Ток заряда это то что мне мобилка дала :) 300 мА и все...

В моей сборке балансирный провод один(всмысле 3) должен быть?

По сути с зарядника можно кому нибудь позвонить :)(Если подключился к какому нибудь CDMA оператору)
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 03 дек 2011, 19:40

>паял аккуратно, долго не грел...
все равно они дохнут :( мы сейчас только варим банки...

>В моей сборке балансирный провод один(всмысле 3) должен быть?
ну, получается один(всмысле 3) :)
Аватара пользователя
Dmitry__

Сообщения: 6003
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Аккумуляторы и все о них

Сообщение Gre4in » 03 дек 2011, 19:45

И еще,если например без балансиров и умных зарядок подать 8,4 вольт и 2-3 ампера на абк че будет? Или например отсечку собрать при достижении 8,4 в отрубать зарядку?
Кста если у кого есть схему отсечек то киньте плз.
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Dmitry__ » 03 дек 2011, 19:55

Если у банок емкость одинаковая, то можно и без балансира, хоббисты их и подключают 1 раз из 10 зарядов.
Можно ручной вариант балансира, нужен: один мультиметр и один Gre4in :D
Просто контролируем, чтоб на банках не превышалось 4.2 вольта.

>Кста если у кого есть схему отсечек то киньте плз.
а чем не устраивают платы отсечек от аккумов сотовых? они большой ток дают (>5 ампер легко)
обсуждают их тут:
http://vrtp.ru/index.php?showtopic=1051 ... ntry174692
гы, опять vrt упал :D
Аватара пользователя
Dmitry__

Сообщения: 6003
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
