Аккумуляторы и все о них

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Аккумуляторы и все о них

Сообщение aka13 » 05 июн 2011, 15:18

я как раз про это спрашивал, ответы тут: forum74/topic10138.html
Дух ног слаб рук мощь зла.
Аватара пользователя
aka13

Сообщения: 51
Зарегистрирован: 06 мар 2011, 10:48
Откуда: Москва
Skype: hack.bat
прог. языки: NXC

Re: Аккумуляторы и все о них

Сообщение Vit » 08 июл 2011, 14:15

Просто и наглядно, но на английском
http://shdesigns.org/batts/battcyc.html
It's too simple to make complicated thing, but much more complicated to make simple thing
Аватара пользователя
Vit

Сообщения: 26
Зарегистрирован: 10 мар 2011, 16:48
Откуда: Earth. Planet Earth
прог. языки: Труъ ASM
ФИО: Вит

Re: Аккумуляторы и все о них

Сообщение Michael_K » 08 июл 2011, 14:32

Ищу...
Честную красивую схему зарядки/бесперебойника.
На входе 15 вольт, акк свинцовый - 13.2 вольт, порядка 7 А*ч
На выходе - 15-12 вольт около 1.5-2 ампер,
- плюс выход "от чего сейчас питаемся",
- плюс выход "сколько осталось заряда".

Минус акка, источника 15 вольт и выхода должны быть соединены
(то есть шунты всякие туда пихать не надо).

Если есть интегральное решение, то оно предпочтительнее.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Аккумуляторы и все о них

Сообщение AndreiSk » 08 июл 2011, 14:44

Я использую LiPo, свинец он тяжелый :sorry:
PicoUPS
http://www.mini-box.com/picoUPS-120-12V ... tegory=981

Если подать 12.7V, то можно вместо свинцовых батарей
использовать LiPo, ниче не взорвалось еще, батареи живы.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Аккумуляторы и все о них

Сообщение galex1981 » 15 июл 2011, 11:29

В общем приобрел NiMH аккумуляторы с емкостью 2,7 А/ч, тип АА, 8 шт, хочу из них сделать батарею (соединять буду последовательно). Проблема состоит в соединении аккумуляторов между собой. Можно ли к их полюсам напаивать проводки или это испортит аккумулятоы? Какие способы соединения таких аккумуляторов/батареек вы используете (если число их больше 4х и не используя готовые отсеки)?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Аккумуляторы и все о них

Сообщение AndreiSk » 15 июл 2011, 11:41

Не использую таких.
Но, напрашивается термоусадка.
Напихать туда акков и обдуть.
Возьми из готовых отсеков лепестки,
или сам вырежь, не припаивай :roll:
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Аккумуляторы и все о них

Сообщение KitaPro » 12 ноя 2011, 12:39

Есть 3 li-ion батареи от телефонов, можно их соединить последовательно и заряжать обычным телефонным зарядником все три вместе?
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита

Re: Аккумуляторы и все о них

Сообщение Michael_K » 12 ноя 2011, 12:41

нет
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Аккумуляторы и все о них

Сообщение Gre4in » 27 ноя 2011, 23:44

Подогнали недавно на днях разбитый ноут, акб там на 10,8 вольт, 4 А/ч, внутри 6 банок li-ion. Есть зарядник для ноута.

Вскрыл батарею, там кроме 6 банок есть еще какая то схема, с которой выходит 6 проводов. Подозреваю что Масса, +12в, +8в, +4в остальные хз. Зарядка идет через мать.

Как поступить? хочется пересобрать акб на 6-8 вольт, по две последовательные банки 3 раза параллельно. Чем заряжать пересобранный акб?

PS немного не в тему: Синезуб от ноута можно прикрутить к меге32?

Добавлено спустя 3 часа 11 минут 9 секунд:
Разобрался немного в этой теме, стоят 6 банок li-ion по 3,7 вольта (2а/ч каждая), Хочется собрать 6А/Ч 7,2в. В даташите написано ток зарядки 0,5С это 0,5А или 3А (для акб 6А/Ч 7,2в)?
Чем все это заряжать? можно как либо из ноутовского железа собрать(выкорчевать) зарядник?
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение dccharacter » 27 ноя 2011, 23:47


С - это максимальный ток разряда, т.е. 6А/ч
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4879
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Аккумуляторы и все о них

Сообщение rig » 28 ноя 2011, 20:21

купил зарядное усройство для АА и ААА аккумуляторов, устройство не простое может гонять батареи вдоль и поперек, меряет их емкость и тренирует сколько надо.
Мерию батареи купленные у китайцев, оказывается не все что на заборе написано - правда.
фото прилагаю, батареи тестировались в режиме регенерации, тоесть ЗУ их гоняет в заряд - разряд до тех пор пока прогресс в изменении емкости не устаканится стабилизируется.

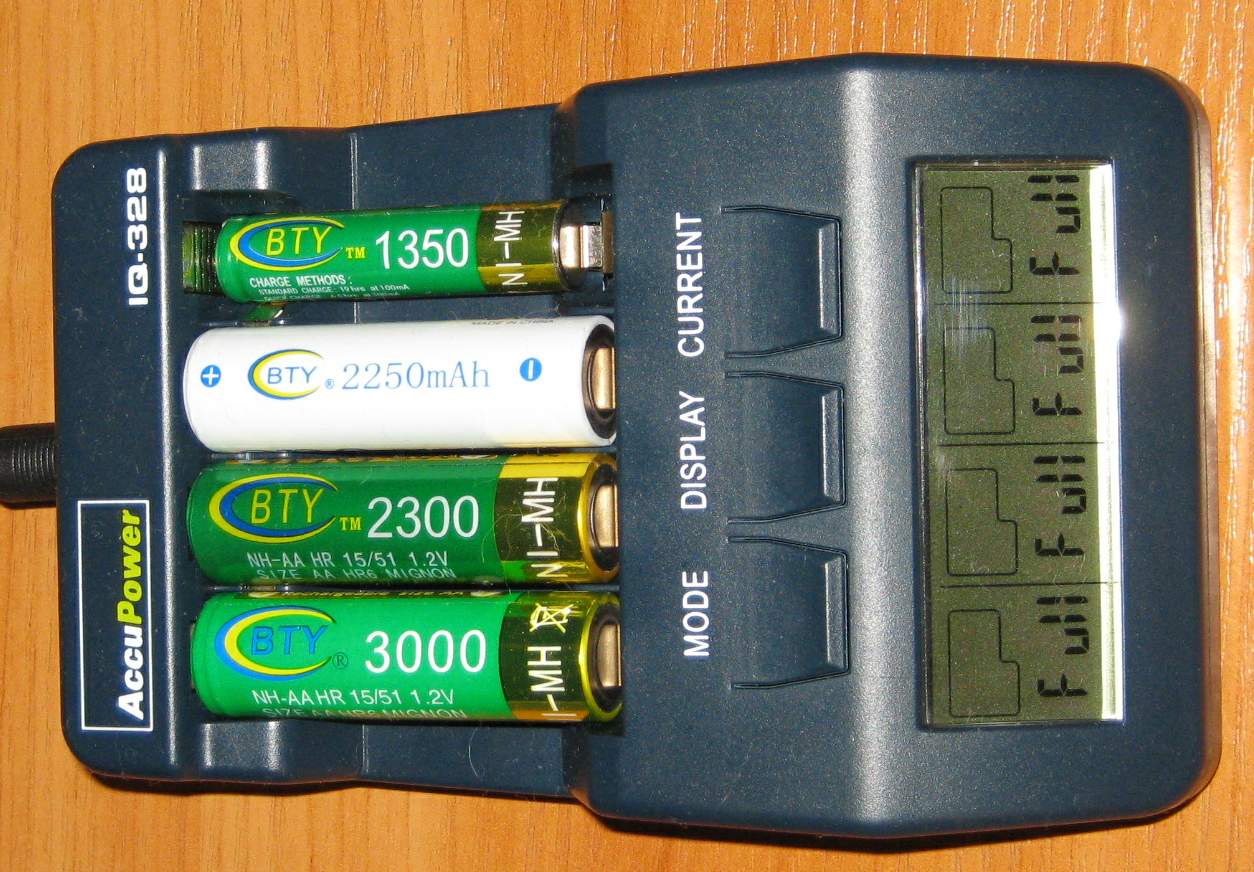

окончание процесса

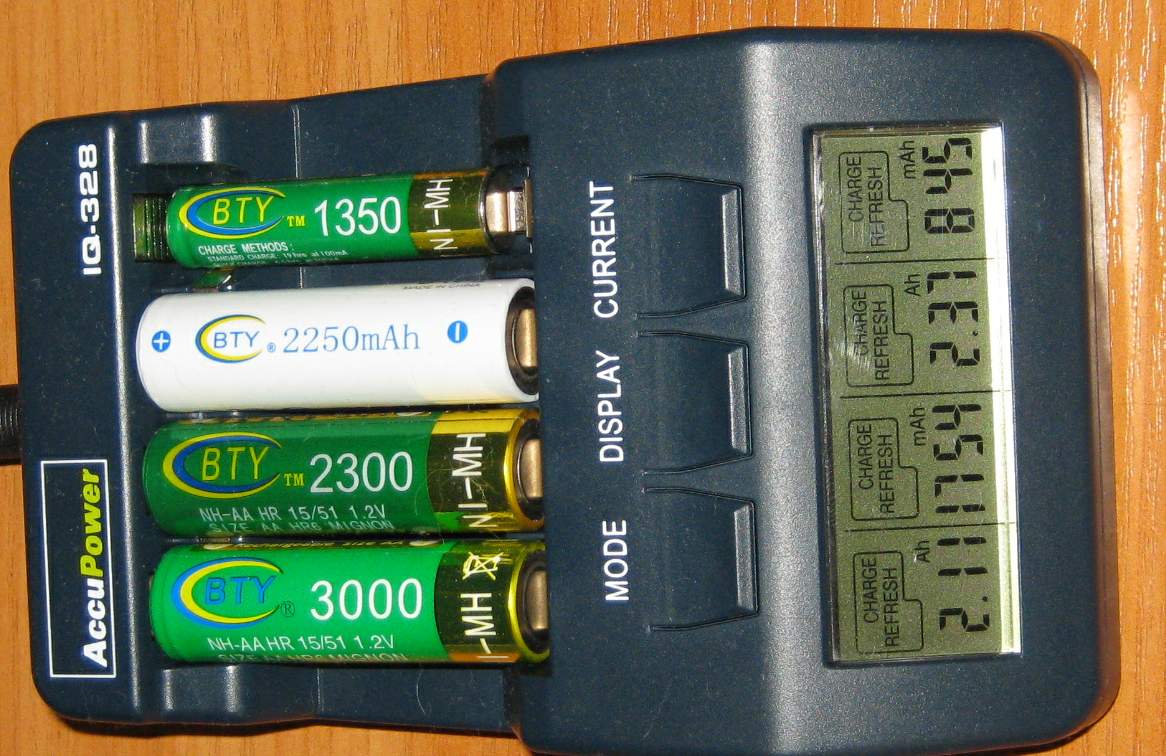

емкость батареи измеренная после кучи циклов заряд-разряд

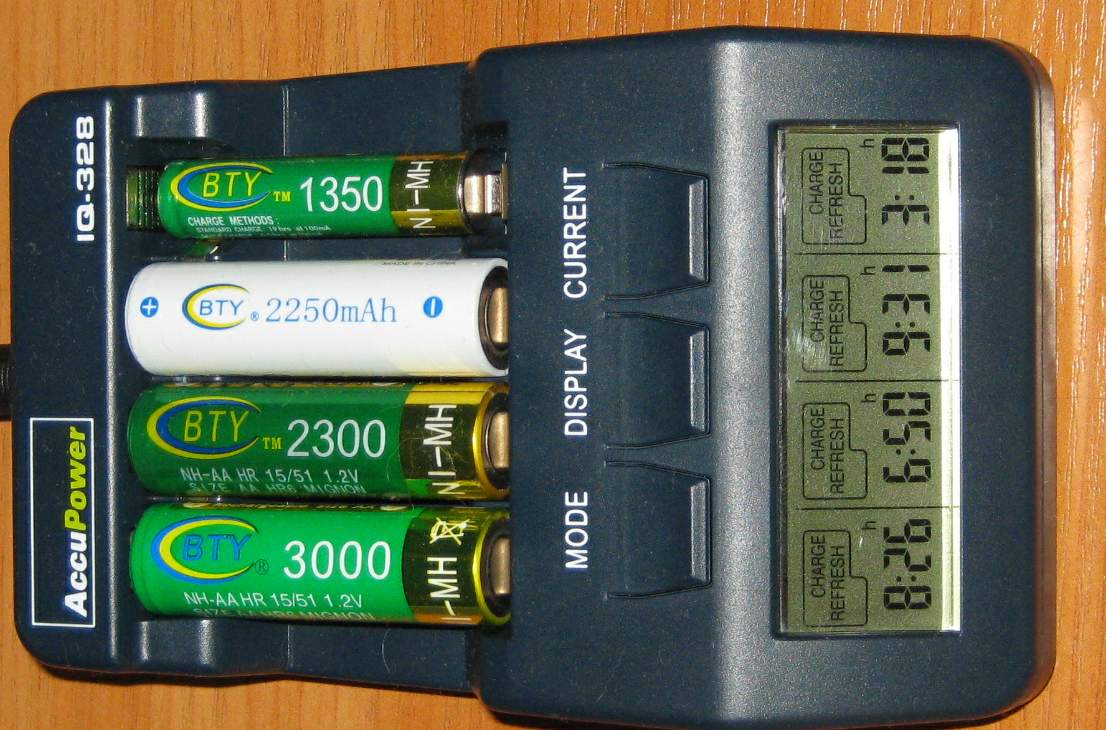

время заряда током 0,5 А

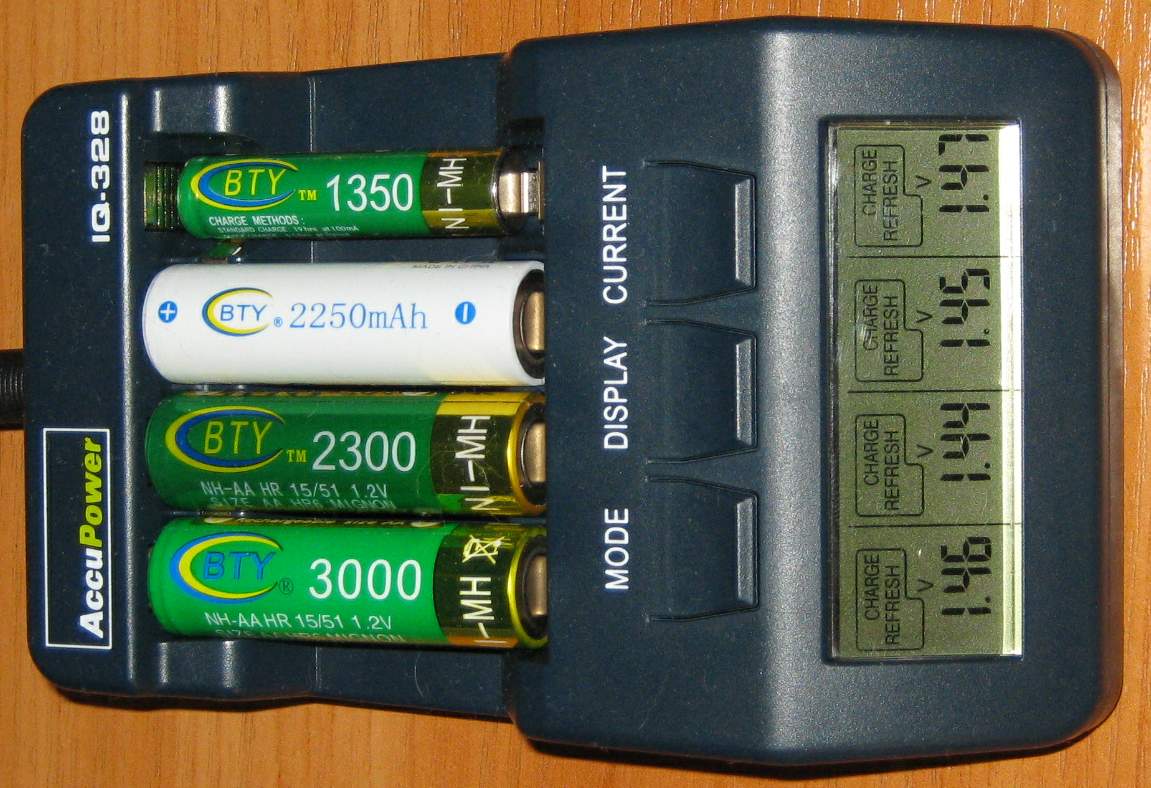

напряжение на батареях в режиме подзаряда

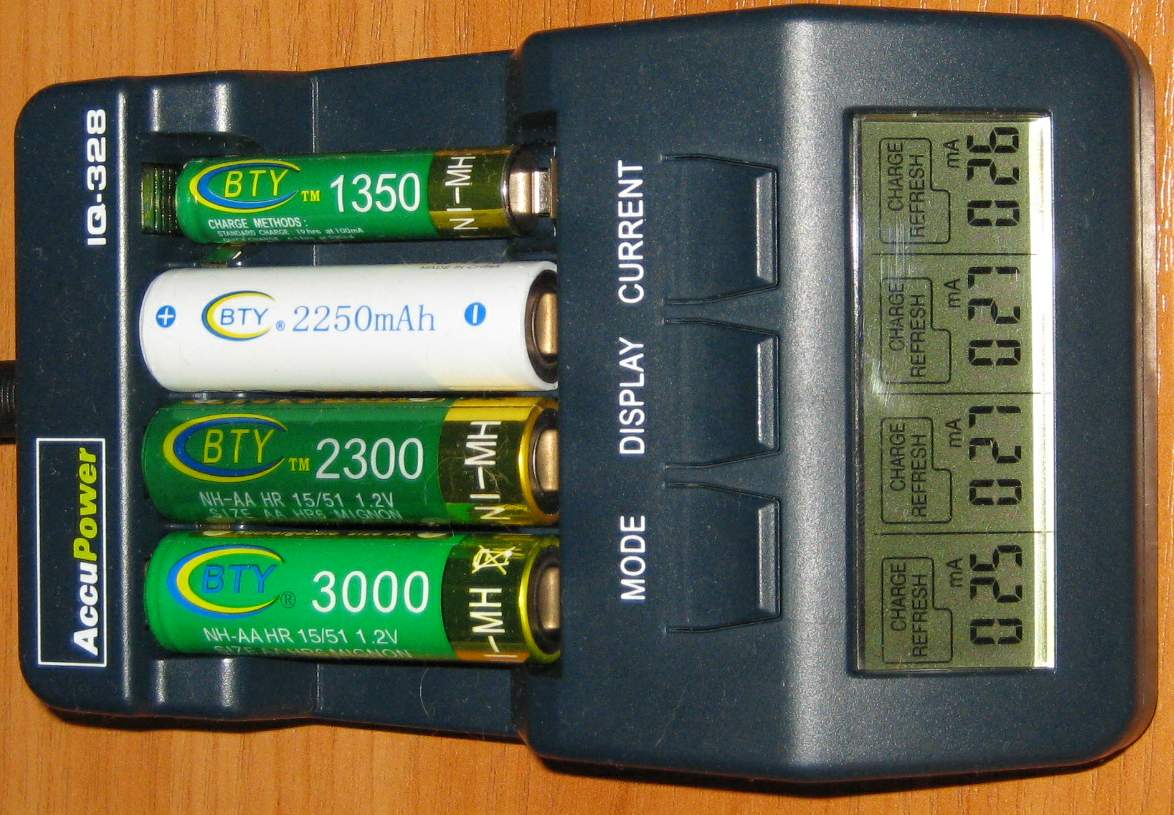

ток подзаряда


белые батарейки позиционируются как настоящие китайские, цены следующие:
2 x BTY 3000mah 1.2V Ni-MH АА $5.70 пара - 2,85 шт - 91р
2 x BTY 2300mah 1.2V Ni-MH АА $4.49 пара - 2,25 шт - 72р
4 x BTY 2250mAh 1.2V Ni-MH АА $11.23 4 шт- 2,8 шт * 89,6р
2 x BTY 1350mah 1.2V Ni-MH ААА $3.16 пара - 1,53 шт - 48р

после первого теста батареи ваще оказались ниже плинтуса, от 0,4 АЧ до 0,6 АЧ, я уже собирался их выбосить с печали, но вовремя вспомнил что АКБ набирают емкость после нескольких циклов.

Предугадывая вопросы - зарядка приобреталась через ебей за 1500р с доставкой.
Есть режимы:
1-заряд током на выбор из задынных от 0,1А до 1,8А
2-разряд-заряд сначала садит батарею потом заряжает согласно пункта 1
3-регенерация - гоняет по кругу пункт 2 пока результаты не стабилизируются
4-тест сначала заряжает батарею до упора потом разряд с замером емкости, и снова заряд.
в общем классная штука. 4 независимых канала.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Аккумуляторы и все о них

Сообщение Gre4in » 28 ноя 2011, 22:43

Поковыряв еще немного в сети обнаружил что зарядки для Li-ion(для ноутбучных банок) нет, В ноутовском акб стоит схема для контроля за зарядом Li-ion банок. Сам зарядник сорбран на мамке. (Нашел схему мамки в сети и определил его примерное место нахождение).

Есть идея оставить абк как есть и выпилить(дремелем) из мамки зарядник, все это дело обтянуть термоусадкой? В итоге получим 12 в 4а/ч Li-ion акб, с зарядкой.
Какие могут быть проблемы???

Добавлено спустя 4 минуты 9 секунд:
PS Распиновка у акб такая:
1 Batt+ +12 в
2 SMDB
3 SMBC
4 Res не используется
5 Temp подозреваю что температура
6 GND масса

Контакты 2 и 3 для чего? Для управления контроллером батареи?
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Duhas » 28 ноя 2011, 22:44

шина SMBus
по железу тот же I2C по протоколу - хз не изучал ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Аккумуляторы и все о них

Сообщение Gre4in » 28 ноя 2011, 22:46

Значит используются для управления контроллером зарядки.

Добавлено спустя 1 минуту 8 секунд:
Или даже нет, для получения данных от акб ноута! Я сам хз, кто в курсе поправьте!
Gre4in

Сообщения: 157
Зарегистрирован: 13 сен 2008, 17:53
Откуда: Иваново
прог. языки: Pascal, С

Re: Аккумуляторы и все о них

Сообщение Duhas » 28 ноя 2011, 23:39

по идее - в основном для получения данных..

внутренности АКБ это защиты и балансир.. зарядкой занимается чип на матери..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
