Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 20 мар 2010, 19:25

SMT писал(а):не вижу этого топика в активных - ерунда какая-то
на индуктивности, ничего не написано - они маленькие 3х3мм. Я их по марке спрашивал - на чеке указано LQH 32MN680K, 680мкГн


Я ж писал тут на форуме про этот трюк чипа-дипа !!!

680 это 68 мкГн !!! 68 * (10 в 0 степени)

680 мкГн это маркировка 681.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 20 мар 2010, 19:29

SMT писал(а):В ДШ драйверов указано VBmax=625в правильно?


Да. А я вам пишу про напрядение питания верхнего драйвера - параметр Vs
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 20 мар 2010, 20:10

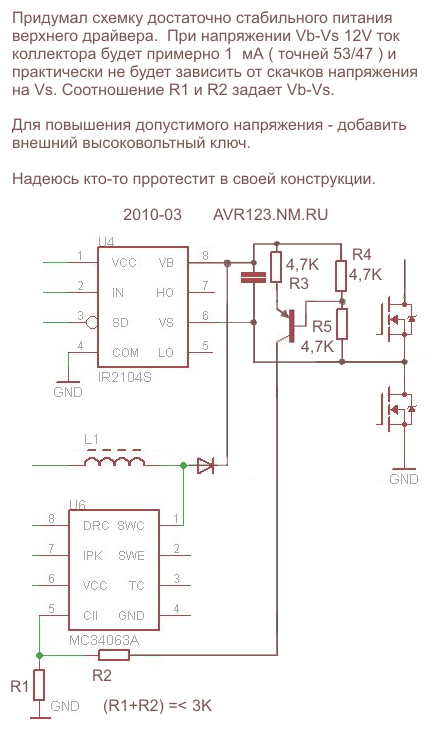

Придумал схемку достаточно стабильного питания верхнего драйвера MOSFET IGBT позволяющую верхнему транзистору быть открытым скольугодно долго.
Главное тут обратная связь по напряжению питания к импульсному преобразователю.

При напряжении Vb-Vs 12V ток коллектора будет примерно 1 мА ( точней: 5.3 вольт /4.7 кОм ) и практически не будет зависить от скачков напряжения на Vs. Соотношение R1 и R2 задает напряжение питания драйвера Vb-Vs.

Для повышения допустимого напряжения - надо добавить внешний высоковольтный ключ. Надеюсь кто-то прротестит этот вриант в своей конструкции.

Пожалуй параллельно конденсатору ( бутсрапному ) непомешает стабилитрон на напряжение меньше допустимого для затвора ключа и больше чем задаваемое Vb-Vs.

-
Вложения
dcdc питание верхнего драйвера ir2104.png
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение Duhas » 20 мар 2010, 20:23

мне показалось или вы ставите по 1 степ апу на 1 верхний ключ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 20 мар 2010, 20:31

Да. "Степап" контроллер может быть и другой. TL494 по-моему дешевле даже и в данном применении наверняка хватит внутренних ключей TL494 - хотя незнаю на какое они напряжение.
Последний раз редактировалось avr123.nm.ru 20 мар 2010, 20:39, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение Duhas » 20 мар 2010, 20:39

а моя накачка не будет проще и выгодней ? один таймер, 4 биполяра... и на каждого потребителя пара кондеров и пара сдвоенных диодов... в принципе выход 555 достаочно мощный вроде так что всего 1 повторитель на биполярах...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 20 мар 2010, 20:42

Че это она ваша ????? :D Конечно будет проще.

Я просто вариант предложил для стабилизации питания - т.е. накачка контролируется за счет ОС.

Соответственно контроллер может контролировать все плавающие напряжения по АЦП напруги на колекторе. Конечно такую схемку токовой трансляции величины напряжения питания и без степапа можно добавить в любую схему с плавающим питанием.
Последний раз редактировалось avr123.nm.ru 20 мар 2010, 20:46, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение Duhas » 20 мар 2010, 20:44

выше так не сделано, моя - потому что такой я нигде не видел... накидаю как должно выглядеть...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 20 мар 2010, 20:48

Вы выкладывали вроде схему ранее. Я удалил про "выше сделано" потому что там не так.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение Duhas » 20 мар 2010, 20:56

я выкладывал на полевиках, она не верна ) выложу ту, что должна работать, работала почти такая же, только меандр шел с таймера МК через оптопары... варируя емкостью кондеров и частотой можно выдать не менее половины напряжения питания, в зависимости от потребляемого тока.. т.е. подняв до тех же 30в 1-м степ-апом можно раскидать на все ключи.. я пока не уверен можно ли использовав высоковольтные кондеры пользовать данную схему для высоковольтных мостов... но эт я уточню...

если есть вопросы - задавайте )

там на схеме номиналы обвязки таймера для 7 с небольшим килогерц и скважности в 2-3%.. это обусловлено тем, что у меня из этого сигнала генерилась пила.. так что скважность может быть любой... а частоту по идее надо подбирать под емкость и наоборот...
Вложения
накачка.pdf
(17.32 КиБ) Скачиваний: 0
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 20 мар 2010, 21:18

Т.е. вы заменили удвоители на выпряительные мосты.

Удвоители попроще. А выход 555 можно усилить эмитерными повторителями или парой MOSFET в SO-8 как в апноутах IRF.com

R3 R4 по 1 кОм лучше подойдут. И bat54 наверно на 30 вольт всего.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение Duhas » 20 мар 2010, 21:26

на совсем.. удвоитель это удвоитель.. а тут я использую ток перезарядки конденсаторов и заряжаю им емкость которая отдает ток драйверу... получается развязка по постоянке.. погонял в протеусе, вроде бы все высокое напряжение падает на конденсаторе.. надо будет проверить на макете..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 20 мар 2010, 21:49

Дак и в удвоители тотже ток перекачивается. И падает напруга на разделительном конденсаторе который потому и зовется разделительным.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: H-мост (H-bridge) и все о нем

Сообщение Duhas » 20 мар 2010, 21:57

удвоитель качает относительно земли, а мой вариант дает разность потенциалов в двух отвязанных от земли и питания точках... вне зависимости подключено к ним что нить или нет... при наличии конденсаторов на приведенной выше схеме ессно.. ибо они в моем случае были в другом кучке общей схемы...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: H-мост (H-bridge) и все о нем

Сообщение avr123.nm.ru » 20 мар 2010, 21:59

Удвоитель не связан с землей - достачтоно посмотреть ПЕРВЫЙ пост топика. Иначе нафиг бы он был нужен в питании верхних драйверов.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
