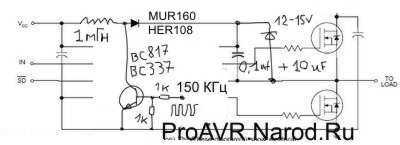

Вот еще раз повторю вариант повышающего импульсного преобразователя из программатора PicKit2 который делает Семенов Михаил и который жуть как хгарно пашет на повышение

Транзистор и компоненты конечно надо выбирать по допустимому напряжению и дургим параметрам.

-

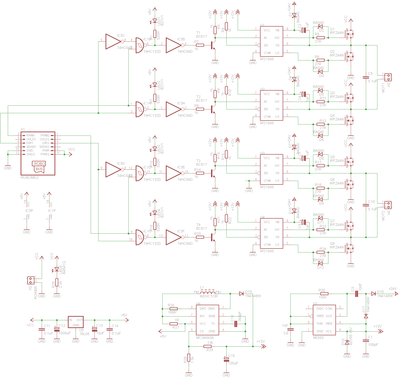

Теперь схема выглядит примерно так


В отличии от оригинальной схемы накачки на 555 таймере на вход VCC таймера подается +12в с step-up преобразователя (на MC34063), а не с VS драйвера.

2avr123.nm.ru:
Питание с точки между индуктивностью и коллектором транзистора BC817 можно на аноды всех четырех драйверов подавать?
Купил индуктивность 1миллиГенри - бочка 1х2см размером. Можно такую как-то меньше сделать?

Поставть две последовательно ЧИП размером 1812 например серии LQH32 в pickit2

http://www.chipdip.ru/search.aspx?searc ... 2&x=21&y=9

Нет на каждый драйвер свой преобразователь питание надо делать. Можно только общий генератор меандра использовать.

Добавлено спустя 7 минут 45 секунд:
Есть на 820 мкГн чипы - 1812-LQH43M 820 uH К
http://www.chipdip.ru/product1/1859391997.aspx

В PicKit2 по ошибке Досикус ставил 68 мкГн вместо 680 ! и нормально работало, не грелся транзистор и катушка.

В PicKit2 680 мкГн при 5 вольтах от USB - соответственно я рекомендовал увеличить индуктивность пропорционально увеличению напряжени питания.

Можно а PROTEUS посимуляировать на отсутствие насыщения - т.е. ток должен каждый период наростать в индуктивности и не образовывать "полочки" прекращения роста.

Проковырялся с одной из плат ДД 12в - той, где сгорели драйвера. Один драйвер заменил, второй похож тоже нужно менять (это я неправильно перепаивал схему). Бросил эту плату - нет второго запасного драйвера под рукой, подключил вторую плату. Запитал драйвера от step-up'a на MC34063 - 13.5в c напряжения аккумулятора, чтобы компенсировать его разрядку. От этого же step-up'a запитал преобразователь до 21в для VB драйверов. Все как на схеме выше, только вместо 24в было 21в.
Подключил мотор от актуатора, подал вместо ШИМ-а статическую логическую "1". Падение напряжения на мосфете 3мВ, транзисторы не грелись. Подключил пылесосный мотор (2-4Ампера) - падение стало 130мВ, транзисторы стали ощутимо греться. На верхнем мосте напряжение оказалось 8.5в - транзисторы не полностью открыты, видимо. Напряжения на гейтах 13.5в+8.5в=21в - думаю нужно поднять напряжение накачки вольт до 26-ти.
Еще - сильно греется разъем

2avr123.nm.ru: вона какие маленькие индуктивности теперь бывают

чота мне все время кажется что вы что-то не так делаете )

2SMT: Может в протеусе составить схему и погонять, да повыкладывать?

SMT писал(а):думаю нужно поднять напряжение накачки вольт до 26-ти.

Я тоже подумал и ляпнул:

1) частота очень низкая при твоих R30 C6 - т.е. с малыс С3 мизерный срежний ток подается на драйвер.

В начале топика есть график зависимости напруги после удвоителя от нагрузки.

2) цепи C3 D17 D18 надо делать ИНДИВИДУАЛЬНЫЕ для каждого плеча. С3 0.3-1 мкФ

3) D10 и D7 не нужны а нужны стабилитроны 15-18 вольт между 6 и 8 IR2104

Самое прикольно поставить стабилитрон на 9 вольт и над ним обычный светодиод - сразу будет видно что напруга есть и она достаточна.

я у себя делал вот так:

за той разницой, что вместо полевиков BD139\140... с полевиками не прокатит, ибо будут сквозняки )

2Duhas: плохо понял что на схеме

Собрал вариант преобразователя, предложенный AVR'ом (к ДД пока не подключал) - тоже плохо понял как он должен работать. Пробовал от 100uH до 1mH - один эффект

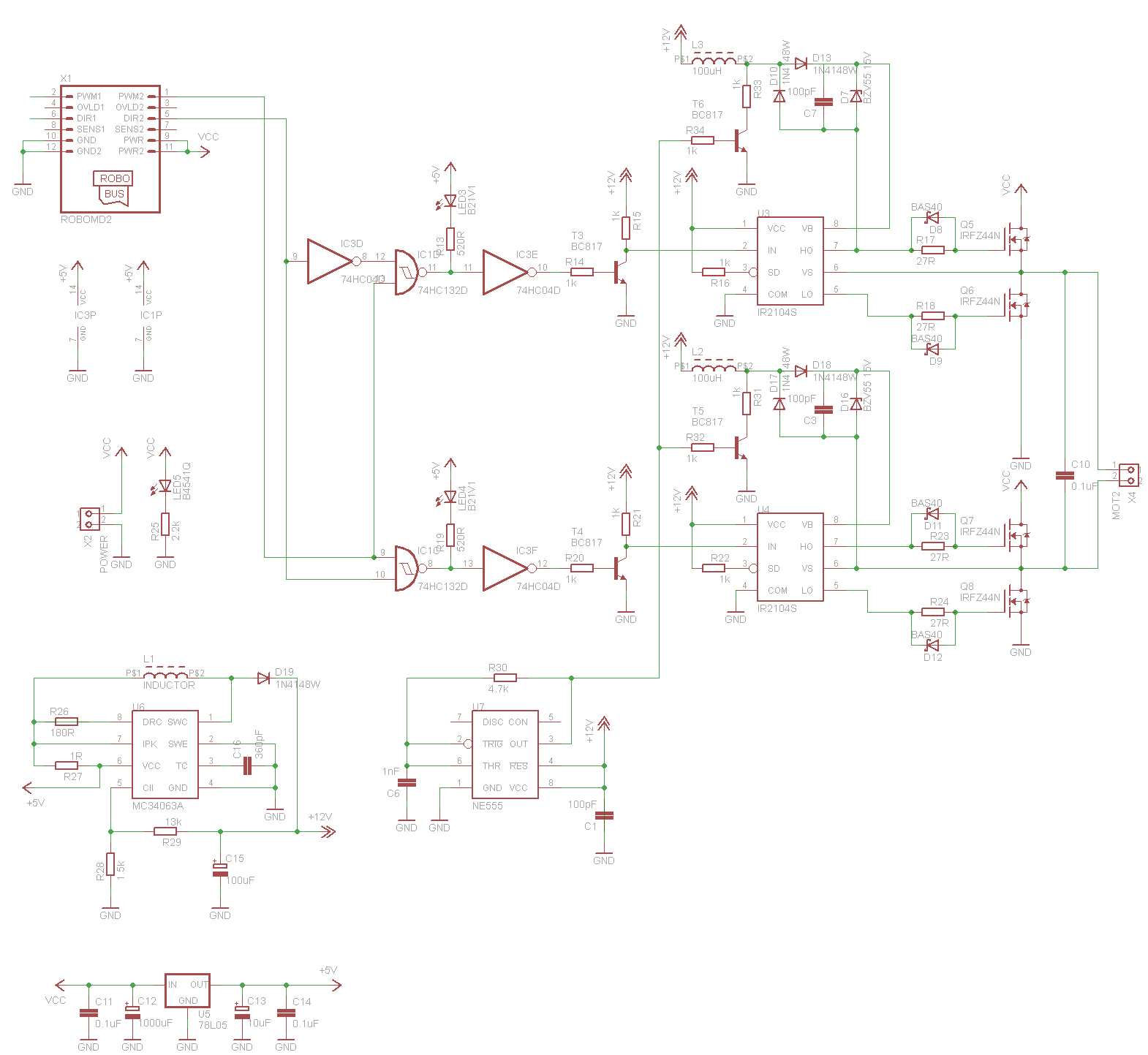

Набросал схему - правильно я понял как нужно накачку подключать?

на катоде D18 +12в, но это относительно общего провода. Что-то не допонимаю. Вроде нужно чтобы было относительно VS драйвера?

В протеусе не нашел IR2104, набросал на IR2101 (надеюсь, что правильно) - ерунда получается.


UPD: в схеме ошибка - исправленную смотреть ниже

Ой... чур меня чур (*набожно крестится)... Что это?
Зачем резистор в коллекторе у транзюков, которые дергают мотушки?
Диоды вообще включены фиг знает за каким с цепи управления затвором...
Да и стабилитрон там смотрится - не пришей коню гармонь...

В общем как-то мимо имхо...
Посмотрите еще раз, что там АВР нарисовал.

Добавлено спустя 6 минут 56 секунд:

Duhas писал(а):чота мне все время кажется что вы что-то не так делаете )

+1

1) ИМХО стабилитроны нужны. Прарллельно стабам конденрчики 0.1 и 1-10 мкФ

2) диоды ускоряют выключение ключей.

3) R31 R33 на более 30 Ом а лучше менее.

4) R32 R34 можено и побольше при 12 вольтах питания 555 - гдето 2-3 кОм.

avr123.nm.ru писал(а):Нет на каждый драйвер свой преобразователь питание надо делать. Можно только общий генератор меандра использовать.

avr123, не поясните, почему?

Потому что они независимо колбасятся.

АВР, все верно. Я смотрел на верхний драйвер - там вся эта канитель включена к цепи затвора.
В нижнем - верно!

Добавлено спустя 1 минуту 42 секунды:

Потому что они независимо колбасятся.

Понял.

1) Кстати 555 можно убрать, а сигнал на ключи bc817 брать с ноги 1 mc34063 через резисторы 4.7 кОм. Только транзисторы взять bc817-40 с большим к.у.

2) Каков диапазон силового питания мостов ?
