3д принтер из станочного профиля (современный вариант)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 17 май 2017, 17:02

Хочу наконецто переделать свой домашний 3д принтер, решить новой версией детские болезни конструкции первых вариаций RepRap.

Основная идея принтер типа CoreXY из станочного профиля и рельсов. В нете есть куча конструкций, НО, мало где описаны грабли и детские болезни, которые у нас на форуме часто критикуются. Плюс не всегда поймеш насколько старая предлагаемая конструкция.

Основные хотелки в порядке приоритета:
1. Тишина
2. Отсутствие запахов (герметичный бокс принудительно вентелируемый через отдельные воздуховоды)
2. Достаточная точность для печати шестерней до модуля 0,5-1
3. Компактность и закрытость конструкции (поетому СoreXY/Makerbot style)
4. Печать 2 материалами (основной с поддержкой)
5. Mозги на базе ARMx
6. Интегрировать по максимуму автоматику - концевики, датчики и пр..
7. Продуманость конструкции для безгеморойного ремонта
8. Подключение через LAN/WiFi + веб морда
9... TBD...

Из старой конструкции хочу использовать разве что стол. (гдето на форуме был отчетик, найду будет ссылка)

Доступный станочный парк представлен небольшим цехом производства электроники.(фреза токарник CNC 3d printer SLA). Бюджет довольно неплохой, но покупать готовый 3д нехочю.

Среда проектирования Autodesk Fusion 360.

Приветстсвуюстя идеи и ссылки на удачные решения.

В теме будут собиратся линки на решения и публиковатся статус проекта.

Похожие/Полезные темы:

CoreXY 400*400*350 из профиля и дюрали - тема померла
corexy 300
Как уменьшить шумность 3D-принтера?
Жёлтый принтер CoreXY
Flyingbear p902 бюджетный кубик с Aliexpress
Проект принтера
[TMC2208] "Тихий драйвер" - Обсуждение и покупка
Выбор электроники 32 бита
MEG. Постройка современного 3d принтера с нуля
Рельсы


где еще посмотреть
http://www.thingiverse.com/explore/popular/3d-printing/3d-printers
http://e3d-online.com
Переключение голов

...

Выбраные материалы:
1. Драйвер шаговиков TMC2208
2. Горячие головы Lite6 от e3D 2 щт.
3. Рельсы и каретки - MGN9 - шт. MGN12 - 1 шт. преднатяг Z0, HIWIN
4. Профиль алюминевый ITEM 20x20 - 3,5м 40x20 - 6,5м
5. Валы W12 и подшипники к ним SMA12 - 3щт.
6. Трапеция винт TR 1002 и гайка к нему TRM-BR 1002 - 3 шт.
7. Ремни T2.5 (выбрано из-за меньшего допустимого радиуса изгиба чем HTD)


Параметры и характеристики конструкции:

Габариты, мм. - 455x405x900
Рабочее поле, мм. - 200х200х300
Колчество используемых материалов - 2
Привод прутка - прямой
Материал для печати хранится внутри принтера.
Бортовая сеть, В - 24/12/5/3,3
Последний раз редактировалось Aseris 10 сен 2017, 13:48, всего редактировалось 17 раз(а).
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение ilalexey » 17 май 2017, 23:09

Aseris писал(а):7. Продуманость конструкции для безгеморойного ремонта

Если предполагается вариант "мы за ценой не постоим", то будь готов тратить годы :)
Сильные мира сего в бытовой технике ещё(на мой взгляд) не достигли нирваны имея за плечами годы продаж и прерии мозгоцехов.
В варианте с профилем, наверно придётся жертвовать габаритами(помимо всего остального).
Вот возьмём, к примеру, кофеварку типа саеко/филипс. Вроде много чего не плохо продумали, но чтобы добраться до некоторых узлов, нужно разбирать всё.
Наверно на определённом этапе разработки верх берёт всепоглощающая "и так сойдёт" :)

Добавлено спустя 12 минут 31 секунду:
Для себя решил(как бы шаг в сторону ремонтоудобности) развести механику и электронику на две части. Как блок компа и монитор, если по аналогии размышлять.
В плюсах ещё появится возможность мобильно делать апгрейды механики/электроники.

Добавлено спустя 28 минут 3 секунды:
Aseris писал(а):2. Достаточная точность для печати шестерней до модуля 0,5-1

Это ты наверно немного загнул. Не каждый умелец и писюн то напечатает с точностью 0.5мм.
Последний раз редактировалось ilalexey 17 май 2017, 23:14, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 2339
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Myp » 17 май 2017, 23:12

для шестерней модулем 0.5 проблема уже не столько в точности механики, сколько в самой технологии.
это уже в сторону литографии надо смотреть
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение ilalexey » 17 май 2017, 23:26

Myp писал(а):это уже в сторону литографии надо смотреть

Или изобретение балды с экструдером и кукурузой в одном флаконе.
Аватара пользователя
ilalexey

Сообщения: 2339
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 18 май 2017, 12:27

ilalexey писал(а):Сильные мира сего в бытовой технике ещё(на мой взгляд) не достигли нирваны имея за плечами годы продаж и прерии мозгоцехов.
....
Наверно на определённом этапе разработки верх берёт всепоглощающая "и так сойдёт" :)
Там к сожалению все диктуестся собестоимостью...
С другой стороны имею перед глазами кучу техники промышленной где все уже есть.

Myp писал(а):для шестерней модулем 0.5 проблема уже не столько в точности механики

Сотрудник собрал вариацию Maker bot, c соплом 0.1, по результатам можно об этом думать, может сдвоеный сделать для малых и больших вещей.
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение MEG » 18 май 2017, 13:20

Aseris писал(а):Сотрудник собрал вариацию Maker bot, c соплом 0.1, по результатам можно об этом думать, может сдвоеный сделать для малых и больших вещей.

а можно результаты на 0,1 заснять?

я например сделал несколько десятков подходов и 0.2 забороть не смог, откатился на 0.3, пяток сопел пришлось выкинуть. На мелком результат был непрогнозируем, могло час нормально печатать, потом швах, могло сразу не взлететь. На 0.3 - как часы. Пластик нормальный. Правда у меня стоит volcano.
Но даже с 0.2 ширина экструзии была почти 0.3 на слое 0.1мм. Такое шестерни с модулем 1 точно не напечатает.

хочется посмотреть насколько лучше сопло 0.1 умеет.
MEG

Сообщения: 330
Зарегистрирован: 02 июн 2016, 18:20

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение ilalexey » 18 май 2017, 20:45

Aseris писал(а):Там к сожалению все диктуестся собестоимостью...
С другой стороны имею перед глазами кучу техники промышленной где все уже есть.

Зачем тогда вопрос поднимать?
Аватара пользователя
ilalexey

Сообщения: 2339
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 19 май 2017, 13:31

Всмысле поднимать? Пункты 1..8 часть техзадания к принтеру. А мой ответ, что все при желании реализуется, а в масс продакшн совсем другие правила.

Добавлено спустя 29 минут 19 секунд:
Понравился драйвер TMC2208, будем использовать
Последний раз редактировалось Aseris 19 май 2017, 14:41, всего редактировалось 1 раз.
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение VitDagger » 19 май 2017, 13:54

А чем именно ТМС2208 понравился? У меня они тоже стоят, но чем они больше нравятся например чем ТМС2100?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 412
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 19 май 2017, 17:02

Ценой и доступностью :) из их семейства мне больше нравится TMC2130, но я неиспользую все его фичи. Нужна только технология stealthChop.

Добавлено спустя 3 минуты 33 секунды:
Филосовский вопрос: подшипник качения + каленый прут или рельс? Первое доступнее, но по габаритам болше места занимает и нужно каретку делать специальную. Рельс по идее "сел и поехал" или я чтото упускаю?

Добавлено спустя 2 часа 14 минут 59 секунд:
Мозги - есть несколько дев боардов NGW100, friendlyarm mini2440, C.H.I.P. . Использовать их или ваять свое на Cortex M4F + ESP8266?

Знает ктото готовые решения на руление CNC/3D принтера из под линукса?
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение VitDagger » 19 май 2017, 18:31

руление, в смысле? У меня принтером управляет Orange PI PC на униксах. Удобно, с любого компа или телефона удаленно мониторить\управлять.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 412
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 20 май 2017, 13:10

А какой софт?
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение VitDagger » 20 май 2017, 13:47

Repetier-Server
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 412
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение vtoryh » 20 май 2017, 15:51

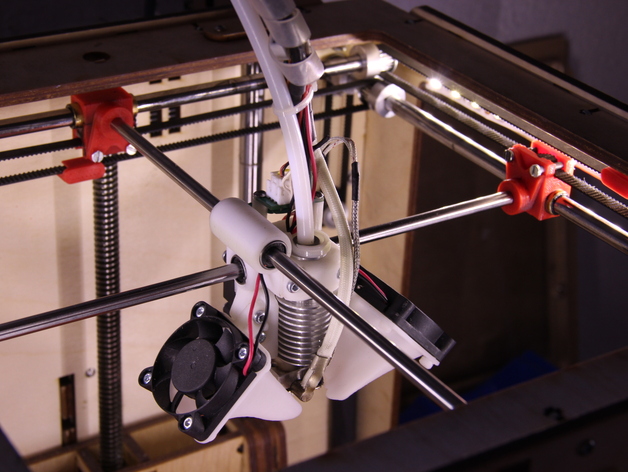

А ультиковский крест не рассматривали?
Ничего сложного но работает отлично.
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 20 май 2017, 17:01

Это оно?
https://www.thingiverse.com/thing:397518


Хочу директ екструдер.
Плюс я в свое время наигрался с сьемом головы и проскальзывании валов, опять нехочу. Плюс чтото мне говорит что сопло 8 и 0 выписывет при печати в этом варианте
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python
