3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 17 май 2017, 17:02

Хочу наконецто переделать свой домашний 3д принтер, решить новой версией детские болезни конструкции первых вариаций RepRap.

Основная идея принтер типа CoreXY из станочного профиля и рельсов. В нете есть куча конструкций, НО, мало где описаны грабли и детские болезни, которые у нас на форуме часто критикуются. Плюс не всегда поймеш насколько старая предлагаемая конструкция.

Основные хотелки в порядке приоритета:
1. Тишина
2. Отсутствие запахов (герметичный бокс принудительно вентелируемый через отдельные воздуховоды)
2. Достаточная точность для печати шестерней до модуля 0,5-1
3. Компактность и закрытость конструкции (поетому СoreXY/Makerbot style)
4. Печать 2 материалами (основной с поддержкой)
5. Mозги на базе ARMx
6. Интегрировать по максимуму автоматику - концевики, датчики и пр..
7. Продуманость конструкции для безгеморойного ремонта
8. Подключение через LAN/WiFi + веб морда
9... TBD...

Из старой конструкции хочу использовать разве что стол. (гдето на форуме был отчетик, найду будет ссылка)

Доступный станочный парк представлен небольшим цехом производства электроники.(фреза токарник CNC 3d printer SLA). Бюджет довольно неплохой, но покупать готовый 3д нехочю.

Среда проектирования Autodesk Fusion 360.

Приветстсвуюстя идеи и ссылки на удачные решения.

В теме будут собиратся линки на решения и публиковатся статус проекта.

Похожие/Полезные темы:

CoreXY 400*400*350 из профиля и дюрали - тема померла
corexy 300
Как уменьшить шумность 3D-принтера?
Жёлтый принтер CoreXY
Flyingbear p902 бюджетный кубик с Aliexpress
Проект принтера
[TMC2208] "Тихий драйвер" - Обсуждение и покупка
Выбор электроники 32 бита
MEG. Постройка современного 3d принтера с нуля
Рельсы


где еще посмотреть
http://www.thingiverse.com/explore/popular/3d-printing/3d-printers
http://e3d-online.com
Переключение голов

...

Выбраные материалы:
1. Драйвер шаговиков TMC2208
2. Горячие головы Lite6 от e3D 2 щт.
3. Рельсы и каретки - MGN9 - шт. MGN12 - 1 шт. преднатяг Z0, HIWIN
4. Профиль алюминевый ITEM 20x20 - 3,5м 40x20 - 6,5м
5. Валы W12 и подшипники к ним SMA12 - 3щт.
6. Трапеция винт TR 1002 и гайка к нему TRM-BR 1002 - 3 шт.
7. Ремни T2.5 (выбрано из-за меньшего допустимого радиуса изгиба чем HTD)


Параметры и характеристики конструкции:

Габариты, мм. - 455x405x900
Рабочее поле, мм. - 200х200х300
Колчество используемых материалов - 2
Привод прутка - прямой
Материал для печати хранится внутри принтера.
Бортовая сеть, В - 24/12/5/3,3
Последний раз редактировалось Aseris 10 сен 2017, 13:48, всего редактировалось 17 раз(а).
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 20 фев 2018, 23:57

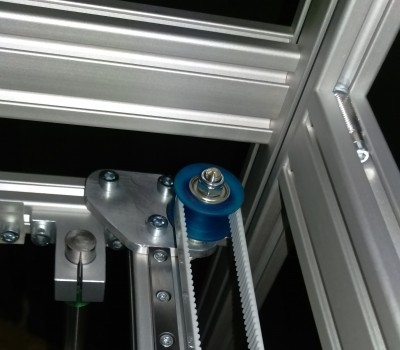

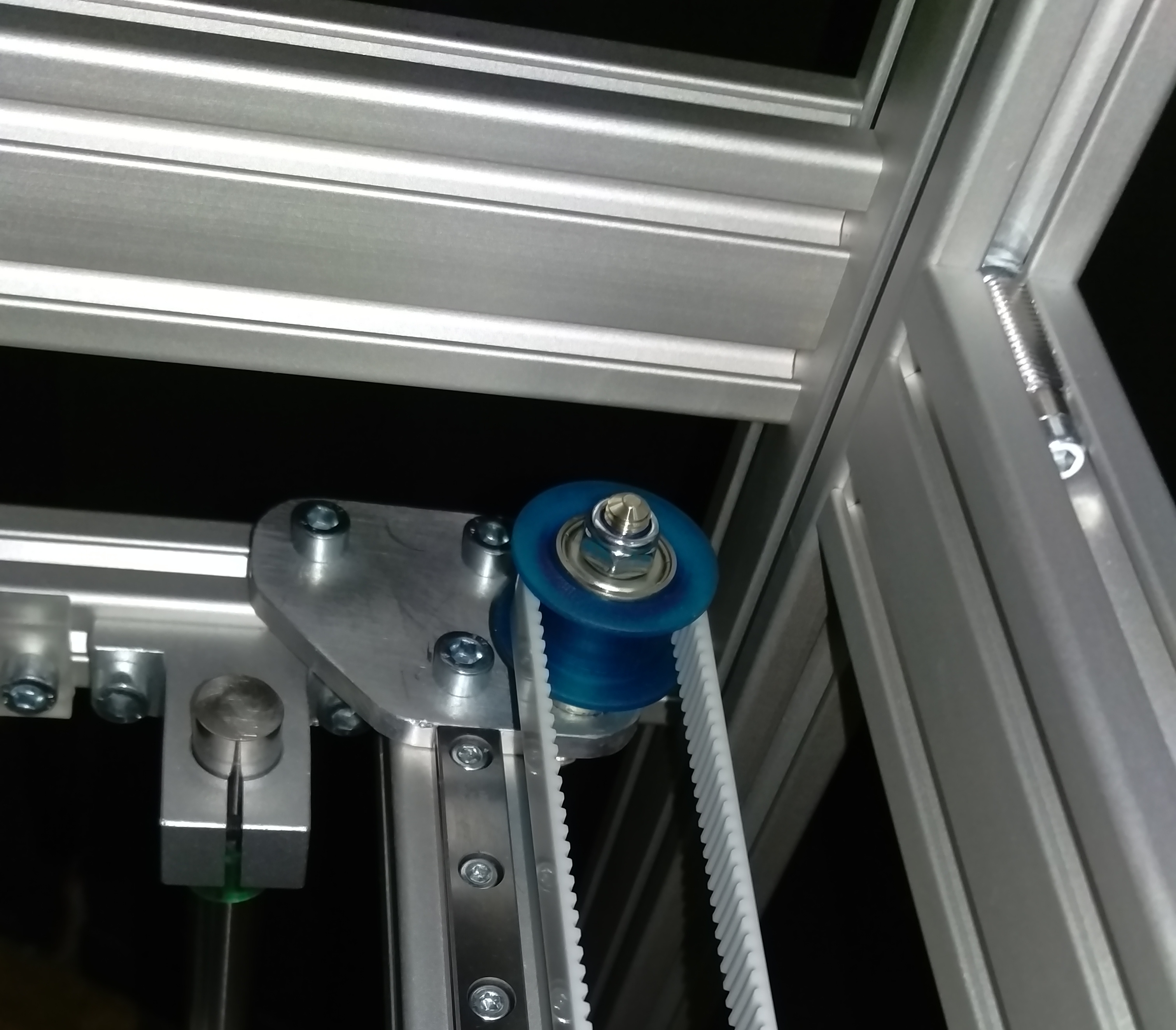

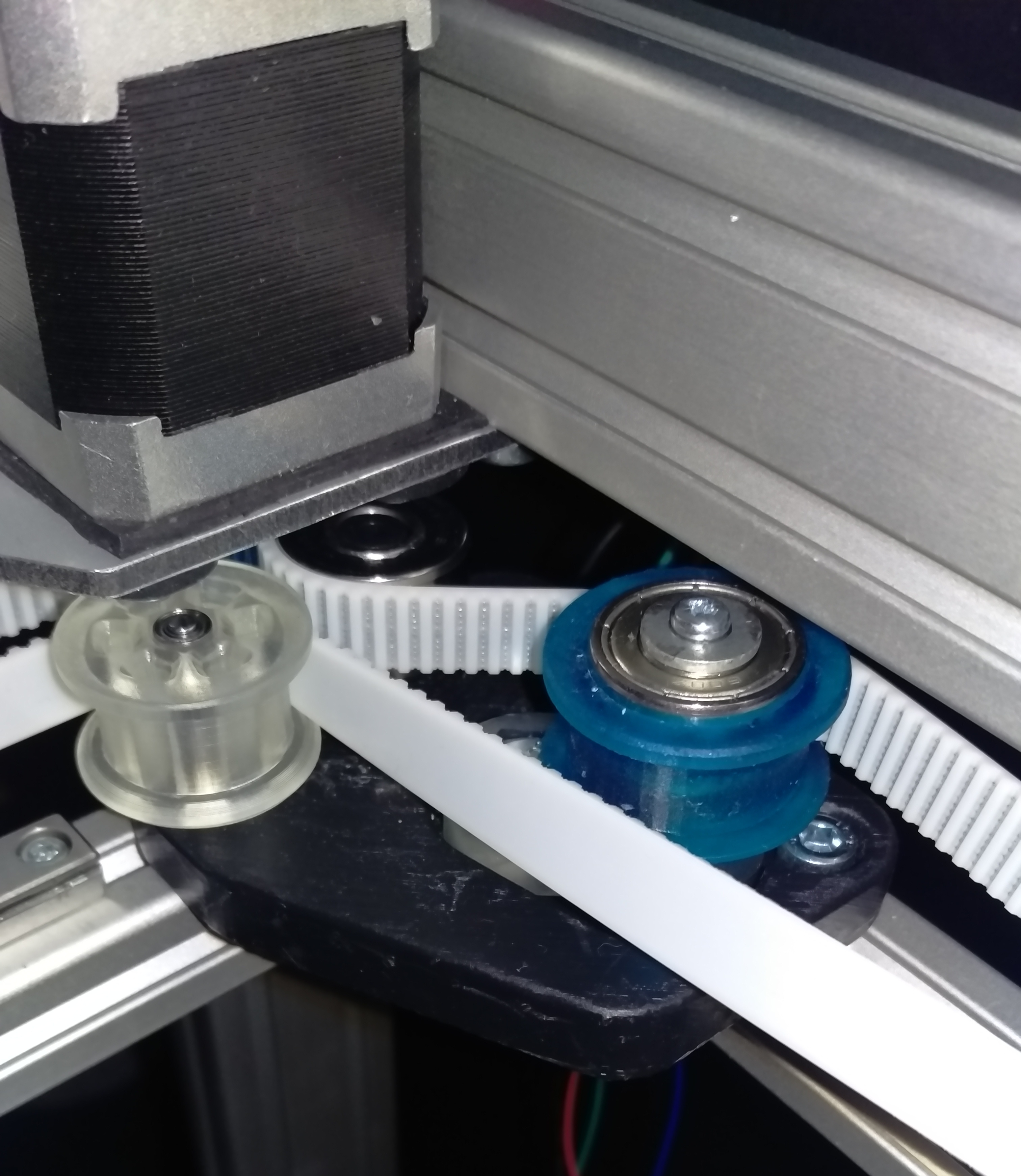

Допечатано ролики и установлено.

Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 23 фев 2019, 00:26

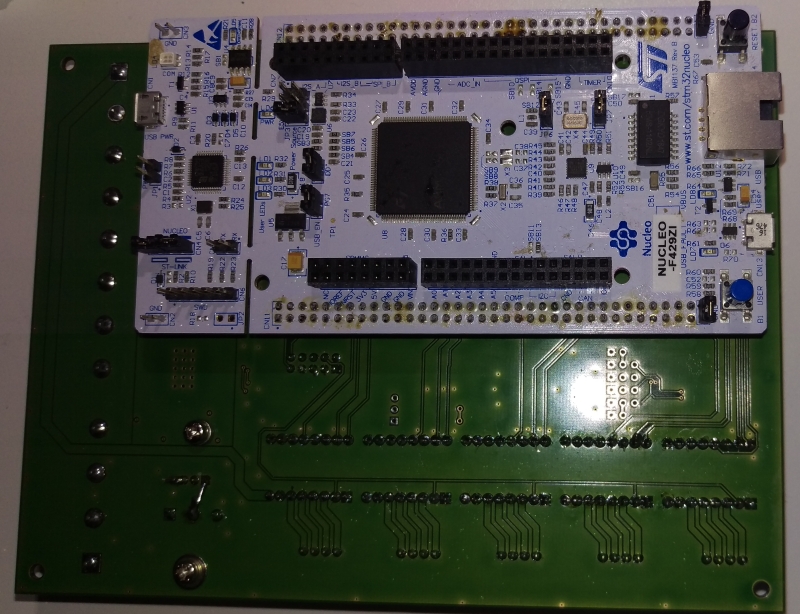

Сделана и распаяна плата под Nucleo-429ZI



Есть ошибки, но восновном косметические.

Добавлено спустя 2 минуты 34 секунды:

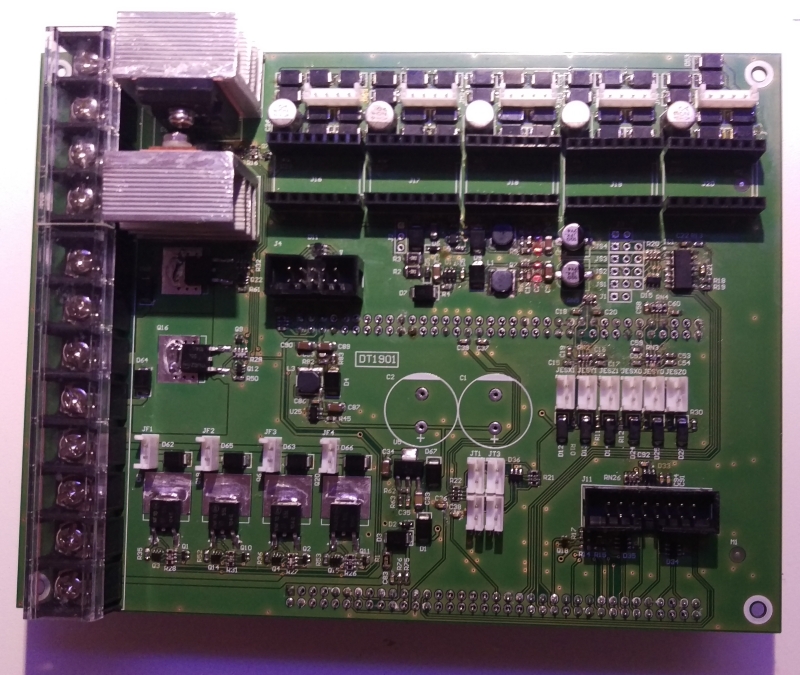

Большие радиаторы на нагрев стола - транзистор и обратный диод.
Питание 24В.
Выход на +5В для 4 серв
Порт на дисплей и конкетор к SD карте
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 13 июл 2019, 00:37

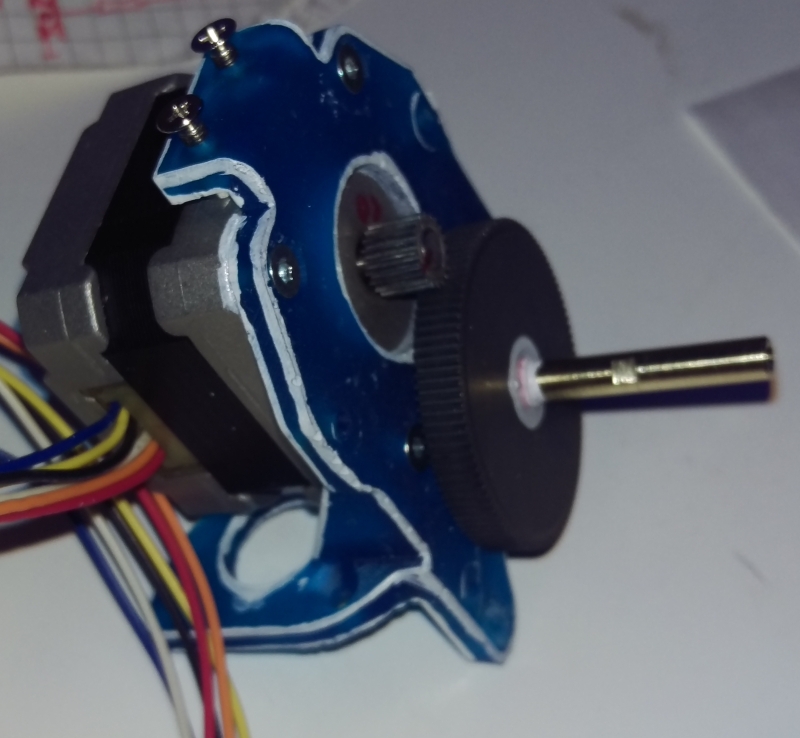

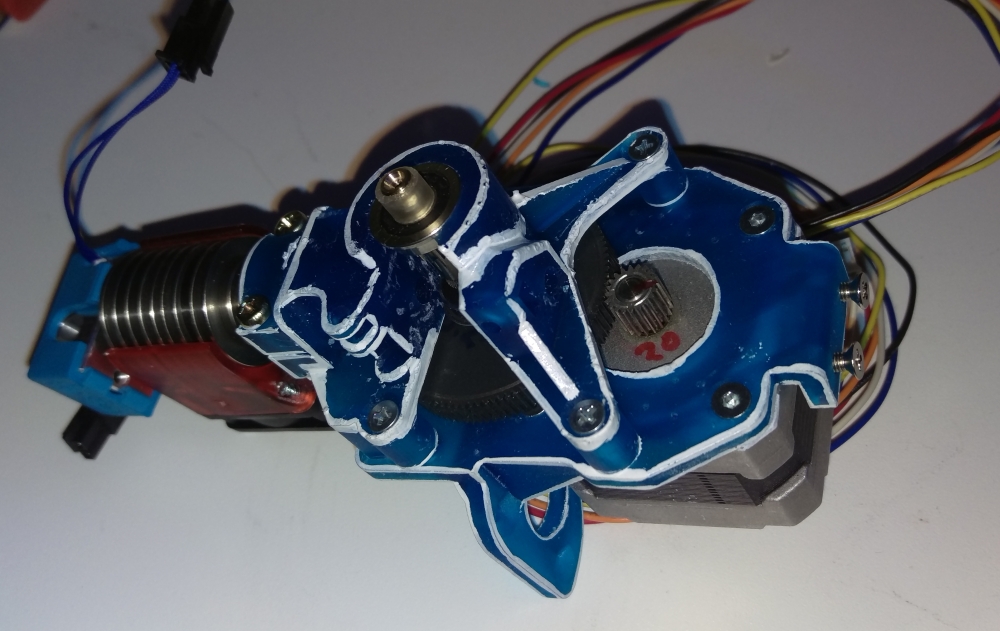

Пока не нарисовался экструдер для двух материалов (ненравятся мне конструкции) сделал для пробы на одну нить, чтобы дома уже печатать детали.
Материал - formlabs though resin.

Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 13 июл 2019, 01:05

конструктив какой то не понятный.
то ли титан то ли бондтеч :)
а чем вот такие бондтечи не нравятся от треугольников ?
https://ru.aliexpress.com/item/32993081695.html
это лучшее что есть сейчас на рынке для одного прутка.

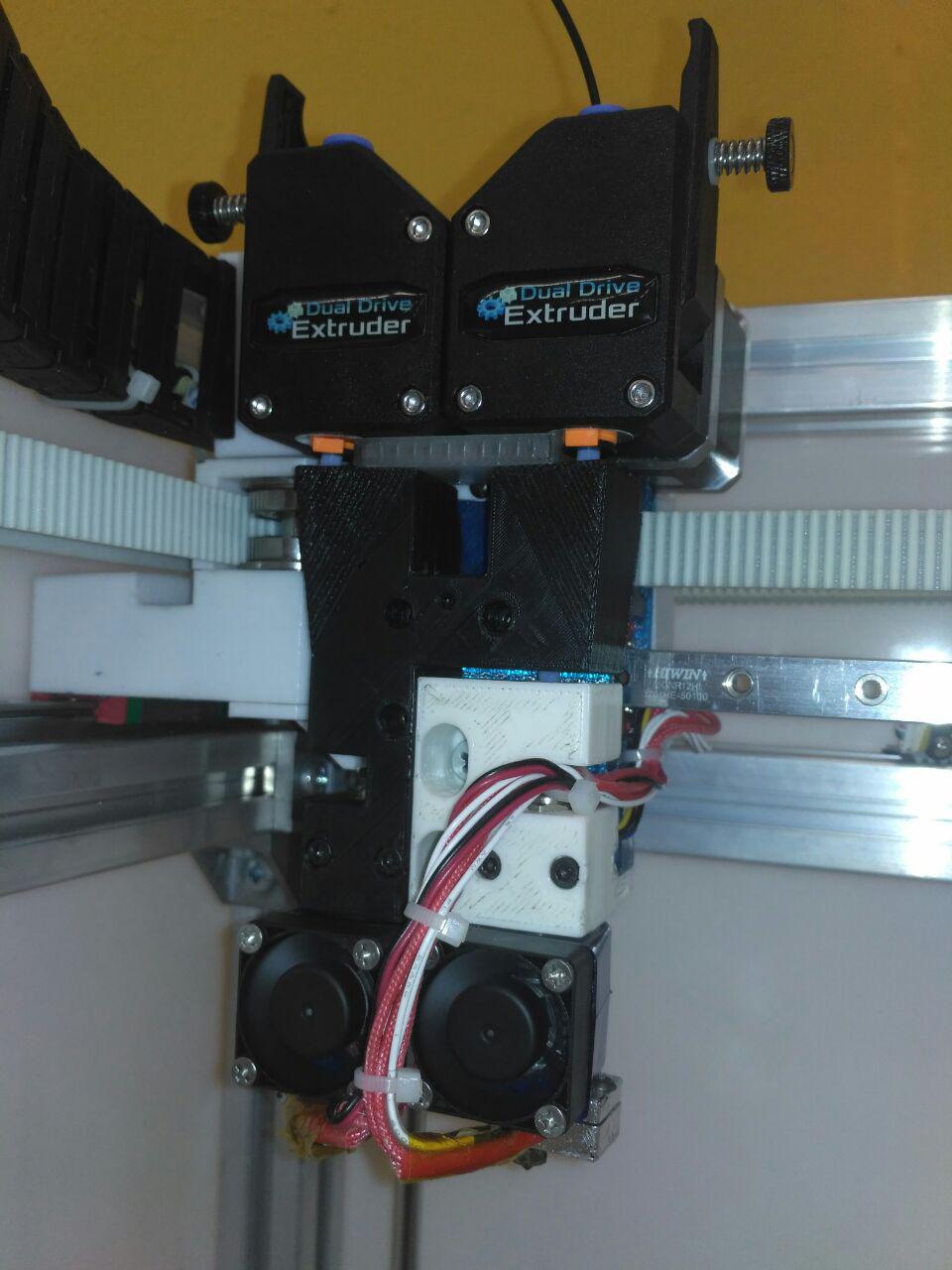

я даже вот так делаю
Аватара пользователя
setar
Site Admin

Сообщения: 10643
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 13 июл 2019, 01:34

Конструктив - шаговик с шестерней достался из старого матричного принтера. По весу выигрыш гдето в 70 грам против стандартного.
В двойном хочу поднимаемые сопла, один шаговик и малый вес. Плюс цель - минимальный перекос рельсы.

У тебя, я так понимаю правая часть подвижная?
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 13 июл 2019, 10:05

нет, на фото стационарный вариант (оно подвижно лишь для регулировки)
