3д принтер из станочного профиля (современный вариант)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 17 май 2017, 17:02

Хочу наконецто переделать свой домашний 3д принтер, решить новой версией детские болезни конструкции первых вариаций RepRap.

Основная идея принтер типа CoreXY из станочного профиля и рельсов. В нете есть куча конструкций, НО, мало где описаны грабли и детские болезни, которые у нас на форуме часто критикуются. Плюс не всегда поймеш насколько старая предлагаемая конструкция.

Основные хотелки в порядке приоритета:
1. Тишина
2. Отсутствие запахов (герметичный бокс принудительно вентелируемый через отдельные воздуховоды)
2. Достаточная точность для печати шестерней до модуля 0,5-1
3. Компактность и закрытость конструкции (поетому СoreXY/Makerbot style)
4. Печать 2 материалами (основной с поддержкой)
5. Mозги на базе ARMx
6. Интегрировать по максимуму автоматику - концевики, датчики и пр..
7. Продуманость конструкции для безгеморойного ремонта
8. Подключение через LAN/WiFi + веб морда
9... TBD...

Из старой конструкции хочу использовать разве что стол. (гдето на форуме был отчетик, найду будет ссылка)

Доступный станочный парк представлен небольшим цехом производства электроники.(фреза токарник CNC 3d printer SLA). Бюджет довольно неплохой, но покупать готовый 3д нехочю.

Среда проектирования Autodesk Fusion 360.

Приветстсвуюстя идеи и ссылки на удачные решения.

В теме будут собиратся линки на решения и публиковатся статус проекта.

Похожие/Полезные темы:

CoreXY 400*400*350 из профиля и дюрали - тема померла
corexy 300
Как уменьшить шумность 3D-принтера?
Жёлтый принтер CoreXY
Flyingbear p902 бюджетный кубик с Aliexpress
Проект принтера
[TMC2208] "Тихий драйвер" - Обсуждение и покупка
Выбор электроники 32 бита
MEG. Постройка современного 3d принтера с нуля
Рельсы


где еще посмотреть
http://www.thingiverse.com/explore/popular/3d-printing/3d-printers
http://e3d-online.com
Переключение голов

...

Выбраные материалы:
1. Драйвер шаговиков TMC2208
2. Горячие головы Lite6 от e3D 2 щт.
3. Рельсы и каретки - MGN9 - шт. MGN12 - 1 шт. преднатяг Z0, HIWIN
4. Профиль алюминевый ITEM 20x20 - 3,5м 40x20 - 6,5м
5. Валы W12 и подшипники к ним SMA12 - 3щт.
6. Трапеция винт TR 1002 и гайка к нему TRM-BR 1002 - 3 шт.
7. Ремни T2.5 (выбрано из-за меньшего допустимого радиуса изгиба чем HTD)


Параметры и характеристики конструкции:

Габариты, мм. - 455x405x900
Рабочее поле, мм. - 200х200х300
Колчество используемых материалов - 2
Привод прутка - прямой
Материал для печати хранится внутри принтера.
Бортовая сеть, В - 24/12/5/3,3
Последний раз редактировалось Aseris 10 сен 2017, 13:48, всего редактировалось 17 раз(а).
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 25 май 2017, 13:48

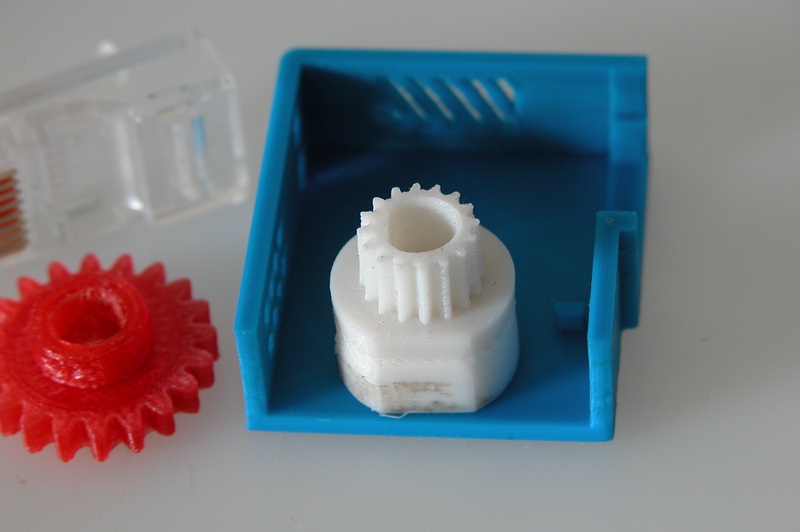

MEG писал(а):а можно результаты на 0,1 заснять?

Сори ошибся, было сопло 0.3


Пришли драйвера, вот выбираю профиль, думаю остановлюсь на стандартном "Construction Profiles 6" 30.

Есть ли смысл брать на Z ШПВ ?
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 28 май 2017, 20:58

Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 28 май 2017, 22:50

идея не очень удачна, для возможности сделать такой элемент печати как ретракт, нужно чтобы соотношение передачи было примерно 1:5 к шаговику
это примерно получится от 0 до 100 PRM
вряд, ли редуктор сервы даст такой результат, но нужно проверить дополнительно
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 29 май 2017, 00:05

Шаговички заказал 15mm, через месяц приедут, посморим. Нехочется 2 NEMA17 по 250 грам на голове таскать..

Пока что вопрос какие двигатели ставить на подачу прутка, тоесть какие усилия там живут?
Ктото нахрдил или измерял? для 3mm или 1,75mm прутка?
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Myp » 29 май 2017, 10:58

для 1.75 мощный шаговик 17 типа на 4 кг/см позволяет печатать напрямую, без рекордов.
от этого и стоит плясать, 4 кг минимум, 6 кг уже хорошо, а 8 вообще отлично.

но там уже будет проблема прогрызания прутка, мощи много, а не лезет...
в идеале вот такие бы шестерёнки надыбать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17045
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 03 июн 2017, 01:14

Какой хот енд сейчас можно взять ? С условием того чтоб были сменные сопла?
Насколько e3d вменяем?
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 03 июн 2017, 10:27

После ночных бдений, решил остановится на 2x Lite6, с красивым силиконовым колпачком :crazy:

Теперь вопрос нарисовать голову с возможностью регулировки высоты установки одной из голов. или наклоном стола все компенсировать?
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 04 июн 2017, 10:45

рекомендую сделать голову самостоятельно
за основу взять himera оригинальную (чертежи в открытом доступе),
у нее регулировка высоты сопла реализована грамотно.
главное не брать китайское упрощение где горячий барьер вкручивается в радиатор.
в качестве своих изменений радиатор сделать Y образным (перевернутый Y) чтобы наклон сервы подавал активную голову на плоскость печати
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 04 июн 2017, 18:37

Мнда а про переключение голов я то и забыл. :oops:
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 13 авг 2017, 21:33

Остановился на варианте Переключалка
адаптировал его под рельс, теперь можно зная размер головы и поля остальной принтер рисовать.
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 14 авг 2017, 22:52

Myp писал(а):в идеале вот такие бы шестерёнки надыбать

Бондтеч, 145 фунтов :(
аналогов не встречал...
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 15 авг 2017, 13:27

Для головы на 2 прутка не вариант шестерни, Сложное получится переключение. Два движка тяжело.
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Myp » 15 авг 2017, 14:28

это как раз стандартный вариант для 2х прутков и одного мотора
две пассивные шестерни закреплены на раме, по сторонам от активной шестерни на валу мотора.
в зависимости от наклона рамы давится либо один пруток, либо второй.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17045
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 19 авг 2017, 03:58

Начал рисовать схему ремней, после прочтения мануалов на ремни выбрал T2.5 10mm
Есть оказываеься минимальные диаметры шкивов для нормальной работы ремней "Minimum pulley number of teeth and minimum idler diameter"...

XY нужно начинать чертить с головы а потом параметрического чертежа схемы ремней...
Аватара пользователя
Aseris

Сообщения: 995
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 19 авг 2017, 11:03

плохо читал, не бери трапецевидный зуб
трапеция не предназначена для нагрузки с частой сменой направления - может делать микро люфты до следующего зуба.
нужен полукруглый (например htd3m)
The round tooth profile allows a uniform load distribution that gua-
rantees high performances, high transmissible torque and precise
tooth engagement
Аватара пользователя
setar
Site Admin

Сообщения: 9823
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
