3д принтер из станочного профиля (современный вариант)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 17 май 2017, 17:02

Хочу наконецто переделать свой домашний 3д принтер, решить новой версией детские болезни конструкции первых вариаций RepRap.

Основная идея принтер типа CoreXY из станочного профиля и рельсов. В нете есть куча конструкций, НО, мало где описаны грабли и детские болезни, которые у нас на форуме часто критикуются. Плюс не всегда поймеш насколько старая предлагаемая конструкция.

Основные хотелки в порядке приоритета:
1. Тишина
2. Отсутствие запахов (герметичный бокс принудительно вентелируемый через отдельные воздуховоды)
2. Достаточная точность для печати шестерней до модуля 0,5-1
3. Компактность и закрытость конструкции (поетому СoreXY/Makerbot style)
4. Печать 2 материалами (основной с поддержкой)
5. Mозги на базе ARMx
6. Интегрировать по максимуму автоматику - концевики, датчики и пр..
7. Продуманость конструкции для безгеморойного ремонта
8. Подключение через LAN/WiFi + веб морда
9... TBD...

Из старой конструкции хочу использовать разве что стол. (гдето на форуме был отчетик, найду будет ссылка)

Доступный станочный парк представлен небольшим цехом производства электроники.(фреза токарник CNC 3d printer SLA). Бюджет довольно неплохой, но покупать готовый 3д нехочю.

Среда проектирования Autodesk Fusion 360.

Приветстсвуюстя идеи и ссылки на удачные решения.

В теме будут собиратся линки на решения и публиковатся статус проекта.

Похожие/Полезные темы:

CoreXY 400*400*350 из профиля и дюрали - тема померла
corexy 300
Как уменьшить шумность 3D-принтера?
Жёлтый принтер CoreXY
Flyingbear p902 бюджетный кубик с Aliexpress
Проект принтера
[TMC2208] "Тихий драйвер" - Обсуждение и покупка
Выбор электроники 32 бита
MEG. Постройка современного 3d принтера с нуля
Рельсы


где еще посмотреть
http://www.thingiverse.com/explore/popular/3d-printing/3d-printers
http://e3d-online.com
Переключение голов

...

Выбраные материалы:
1. Драйвер шаговиков TMC2208
2. Горячие головы Lite6 от e3D 2 щт.
3. Рельсы и каретки - MGN9 - шт. MGN12 - 1 шт. преднатяг Z0, HIWIN
4. Профиль алюминевый ITEM 20x20 - 3,5м 40x20 - 6,5м
5. Валы W12 и подшипники к ним SMA12 - 3щт.
6. Трапеция винт TR 1002 и гайка к нему TRM-BR 1002 - 3 шт.
7. Ремни T2.5 (выбрано из-за меньшего допустимого радиуса изгиба чем HTD)


Параметры и характеристики конструкции:

Габариты, мм. - 455x405x900
Рабочее поле, мм. - 200х200х300
Колчество используемых материалов - 2
Привод прутка - прямой
Материал для печати хранится внутри принтера.
Бортовая сеть, В - 24/12/5/3,3
Последний раз редактировалось Aseris 10 сен 2017, 13:48, всего редактировалось 17 раз(а).
Аватара пользователя
Aseris

Сообщения: 1039
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 02 дек 2017, 21:55

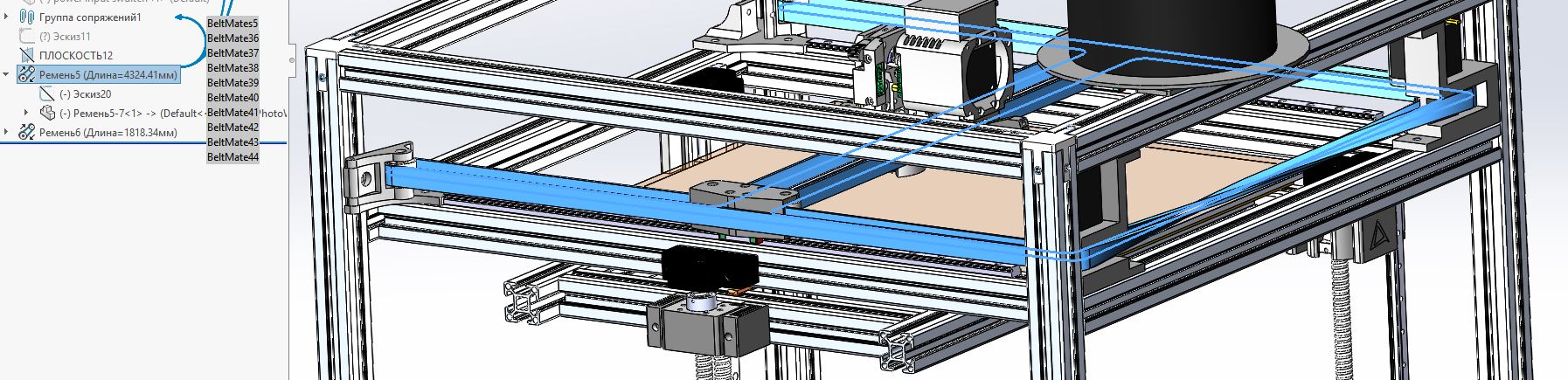

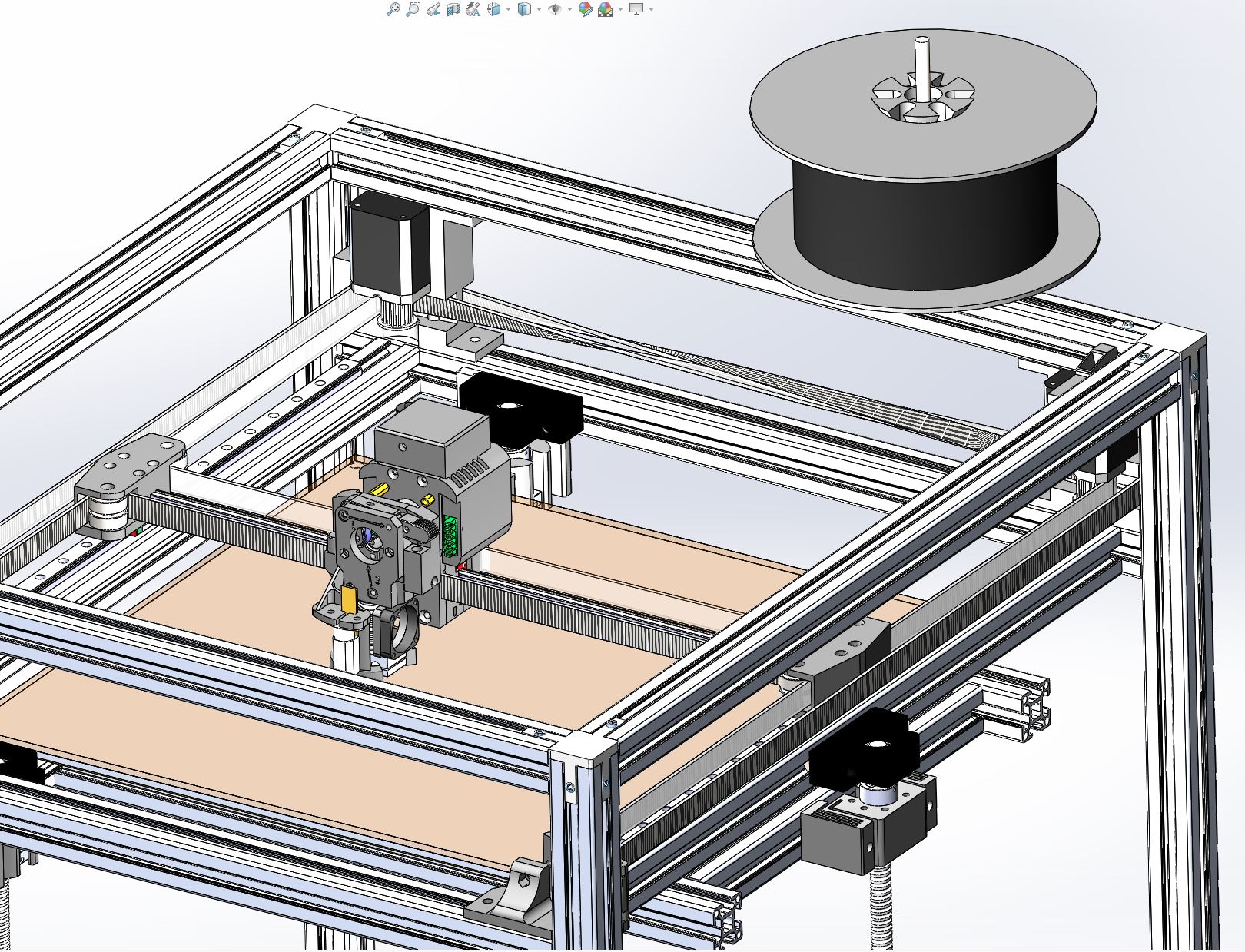

Небольшое обновление, пока рисуется плата управления, потхоньку доделывается механика
Грабли на которые наступил - не заказывайте Z винты пока не начертите принтер полностью.
Вложения
Аватара пользователя
Aseris

Сообщения: 1039
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 03 дек 2017, 22:06

не стоит делать жесткую посадку гайки винта к столу, дайте люфт по XY, минимум по 1 мм в каждом направлении.
а то следующим шагом будет долгая и неприятная борьба с Z-воблингом
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 04 дек 2017, 15:25

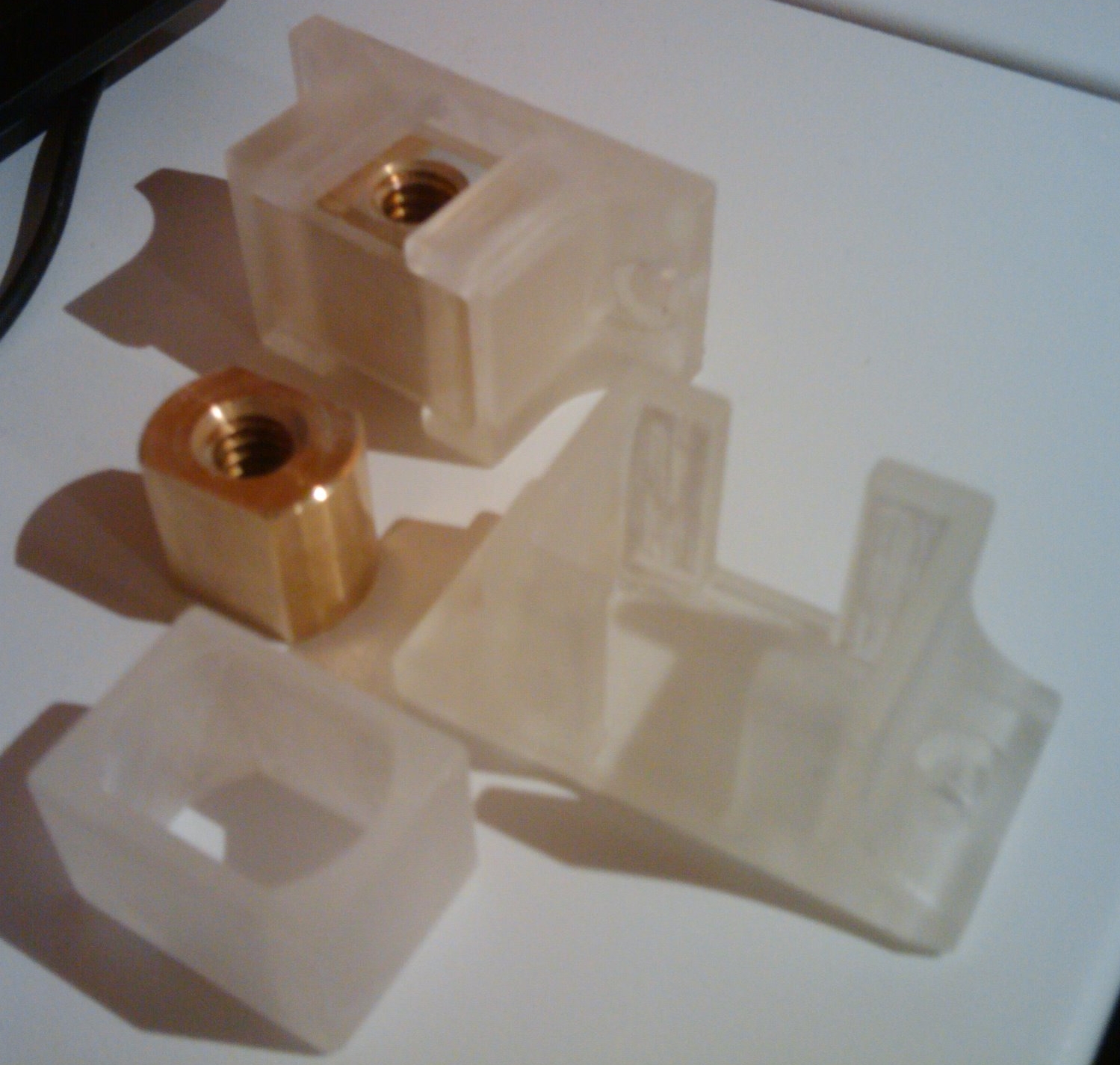

Там есть люфт по 2 мм в каждую сторону 8) ,
Потому и 3 детали. То что крепится к столу имеет по Y свободу, вторая вкладка позволяет бегать гайке по Х.
Аватара пользователя
Aseris

Сообщения: 1039
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 04 дек 2017, 22:35

по деталькам угадывается что люфт возможен, но посадка на глаз не видна, поэтому уточнил.
хороший вариант посадки с люфтом, достойно подражания
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 28 дек 2017, 16:21

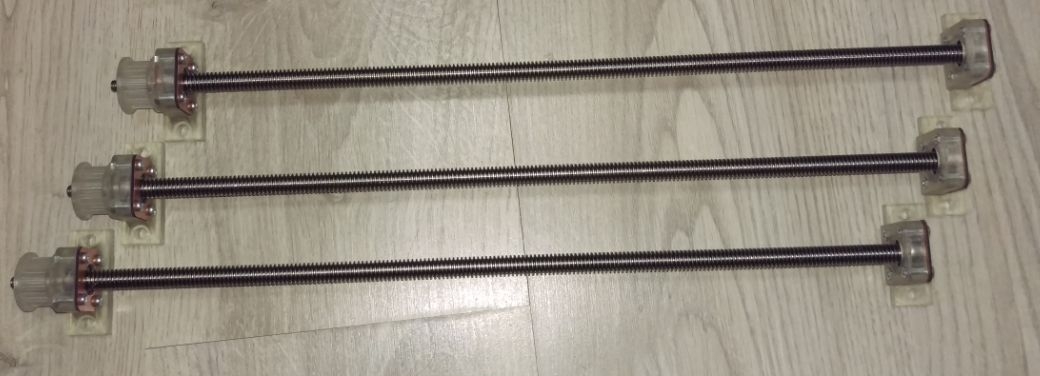

Наконец то мне выточили концовки винтов. вобщем общее впечатление после обработки - они кривые и гуляющие, нужно сразу ШПВ брать готовый и ровный, ибо не доровняешся..
По времени и цене, имеет смысл ток при больших сериях.
Аватара пользователя
Aseris

Сообщения: 1039
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 29 дек 2017, 11:05

не поверишь - готовые ШВП по большей части тоже кривые и гуляющие.
поэтому модуль компенсации биений и нужен
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 29 дек 2017, 23:47

При заказе в нормальной конторе биение можно задать какое нужно, и дрбится изготовления по чертежу (биения и точности). Правда дороже.
Аватара пользователя
Aseris

Сообщения: 1039
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 30 дек 2017, 00:29

я имею ввиду стандартные ШВП которые при доставке неответственными перевозчиками могут слегка искривиться
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 13 янв 2018, 03:49

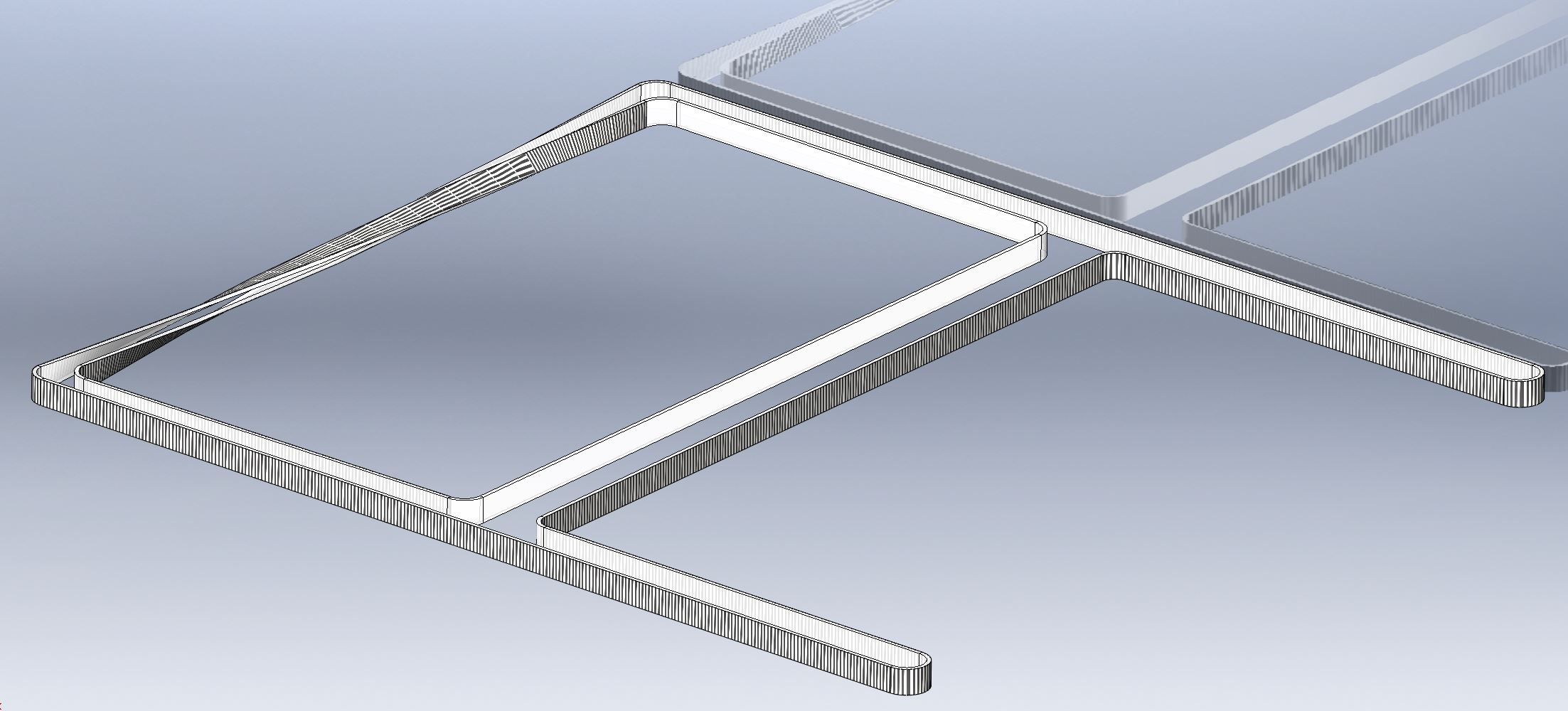

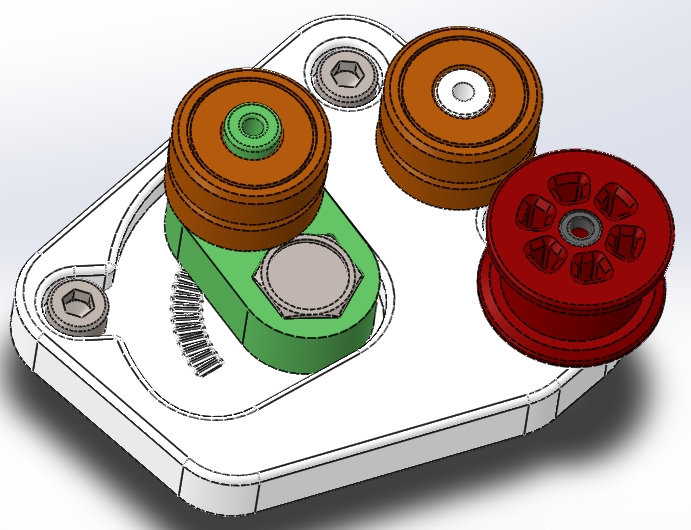

Натяжители ремней, остановился на даном варианте, жаль солид неумеет рисовать перекрещающиеся ремни через рисование ремня.

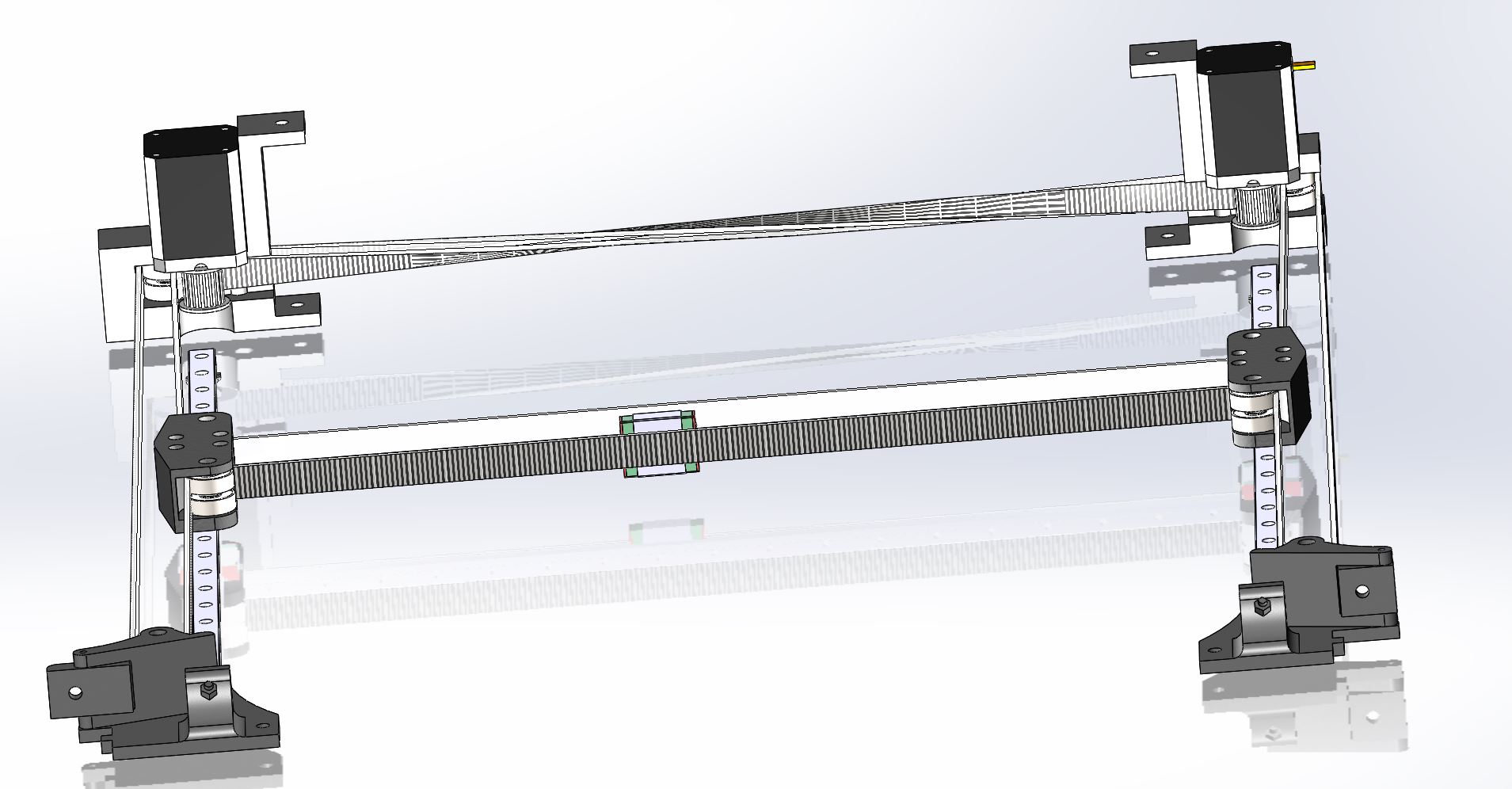

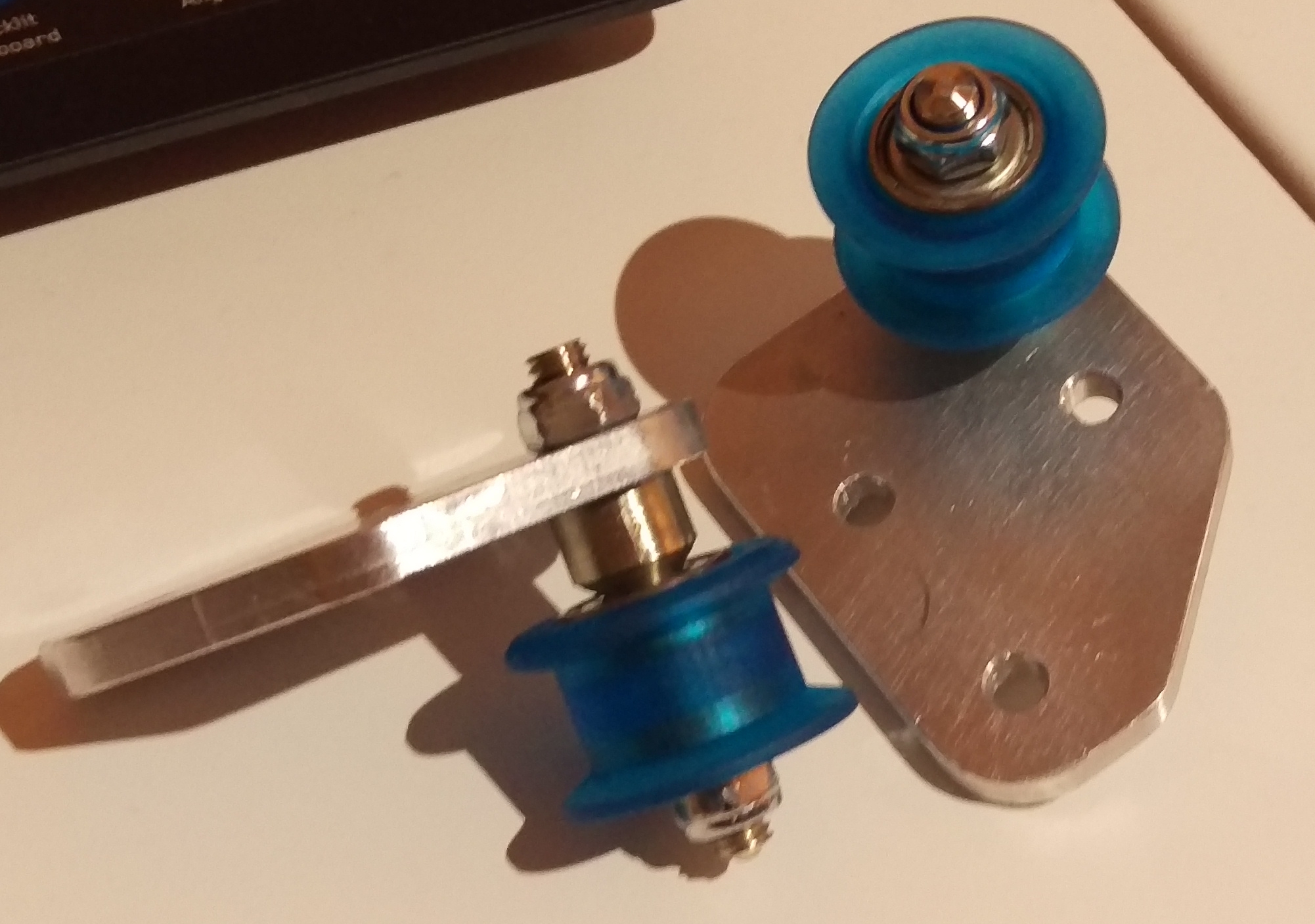

версия 1.


версия 2. пока ток на модели.


Добавлено спустя 3 часа 45 минут 29 секунд:

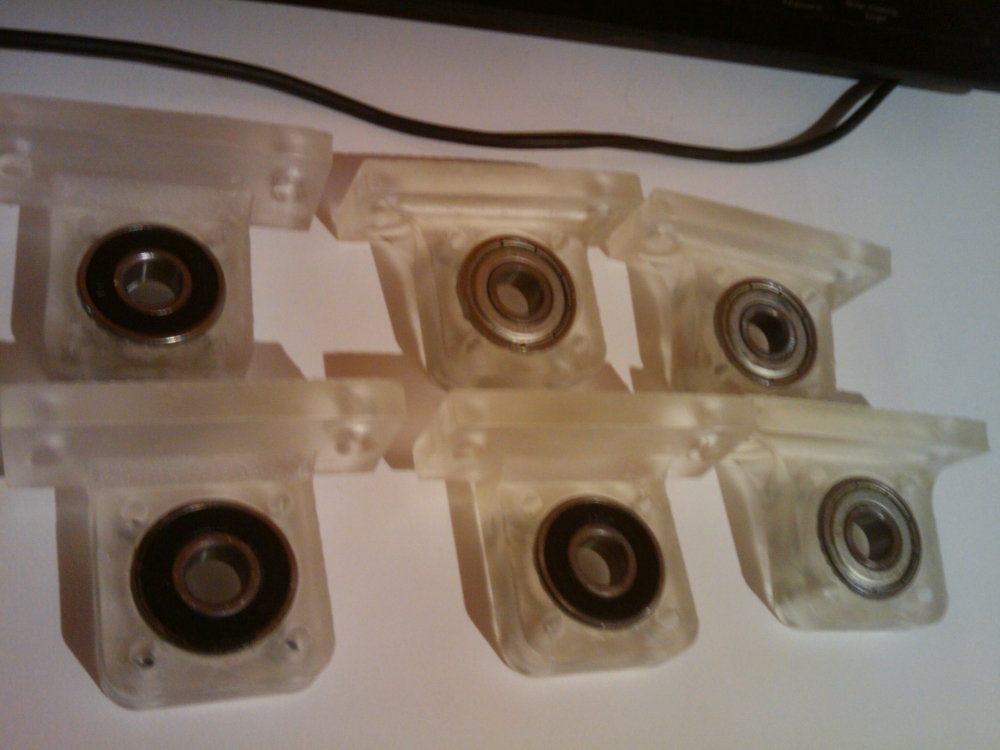

После тестов, оказалось что мяса маловато

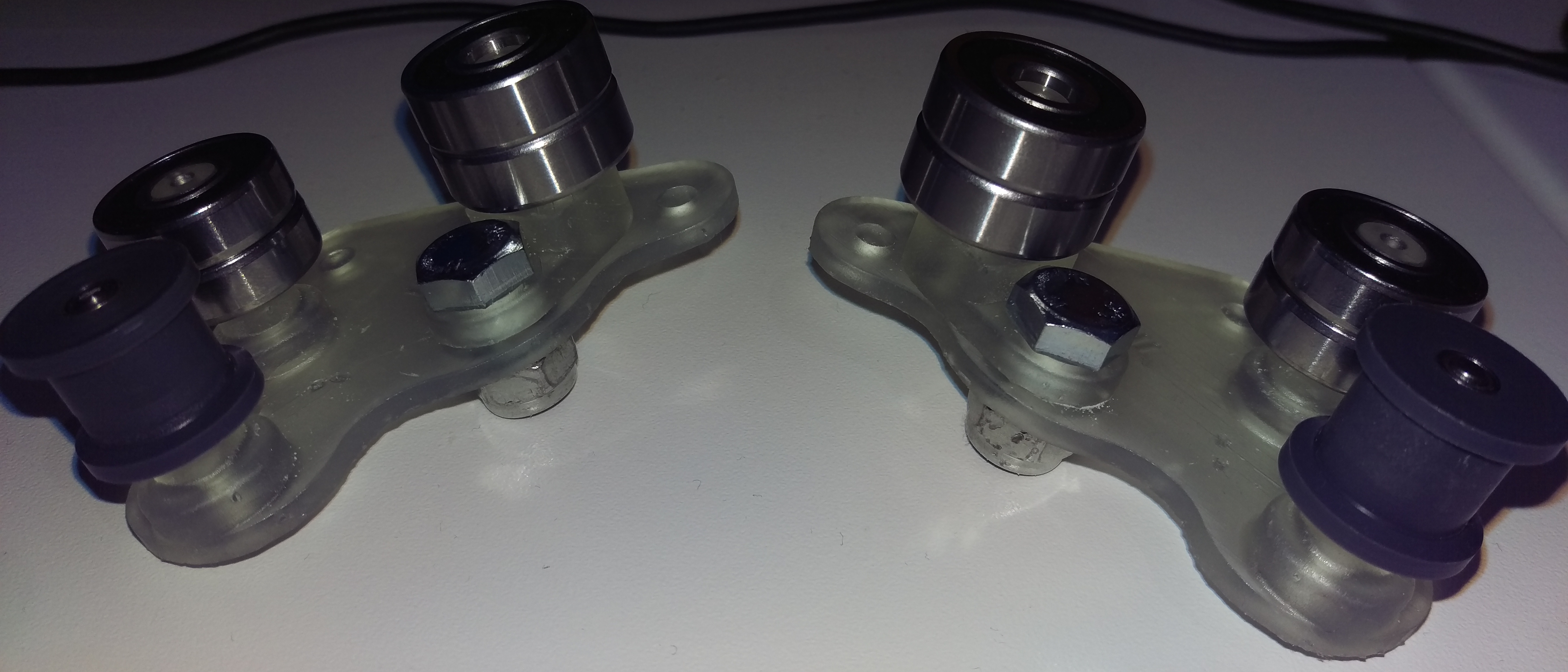

новая версия
Аватара пользователя
Aseris

Сообщения: 1039
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 13 янв 2018, 18:31

это не мяса маловато, это опыта конструкторского.
ибо консольное закрепление осей это зло.

а ремни перекрестные рисуются на "ура"

Добавлено спустя 3 минуты 25 секунд:

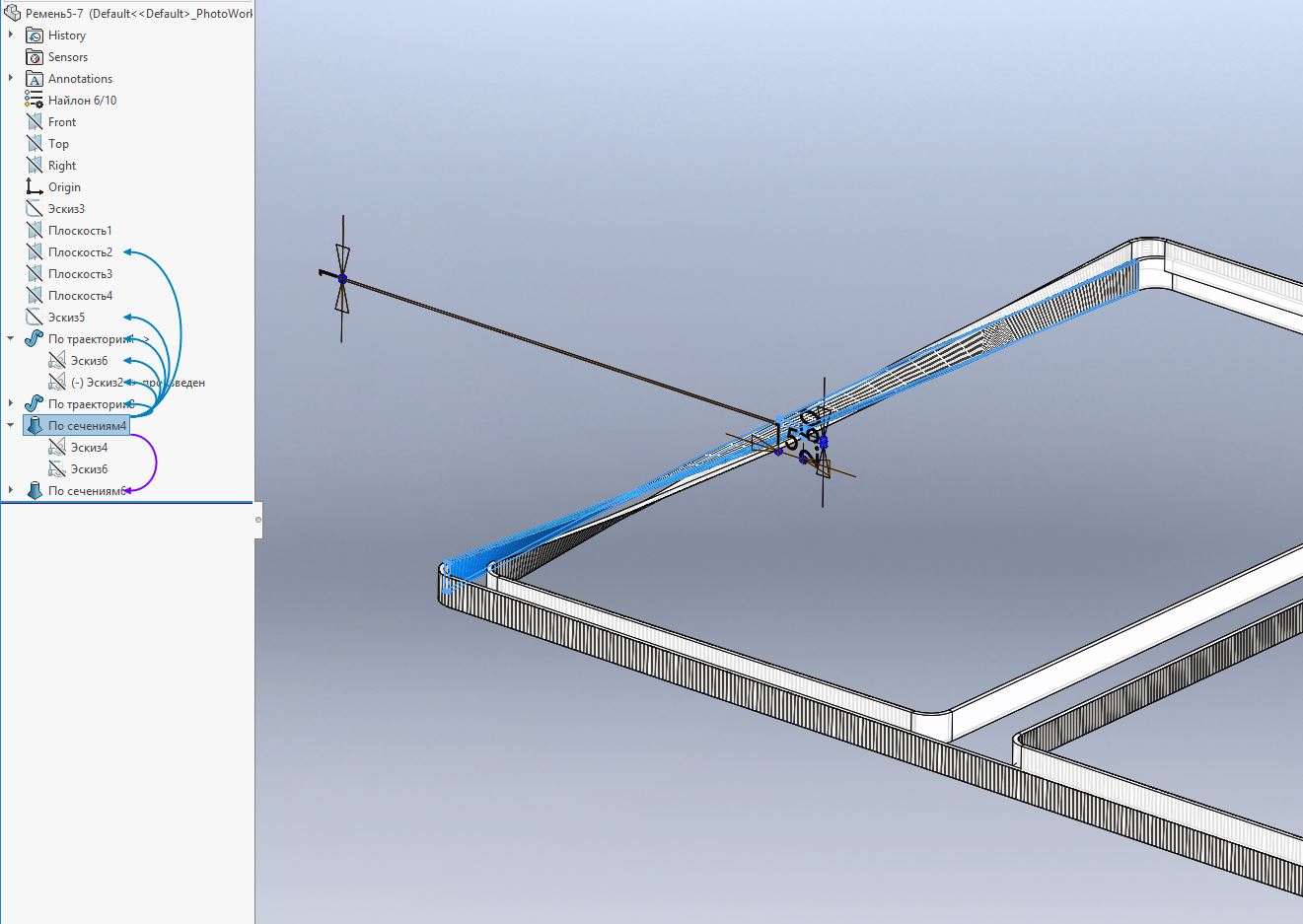

ремень рисуется по траектории в простой части и по сечениям в перекрещивающейся
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9922
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » Сегодня, 02:50

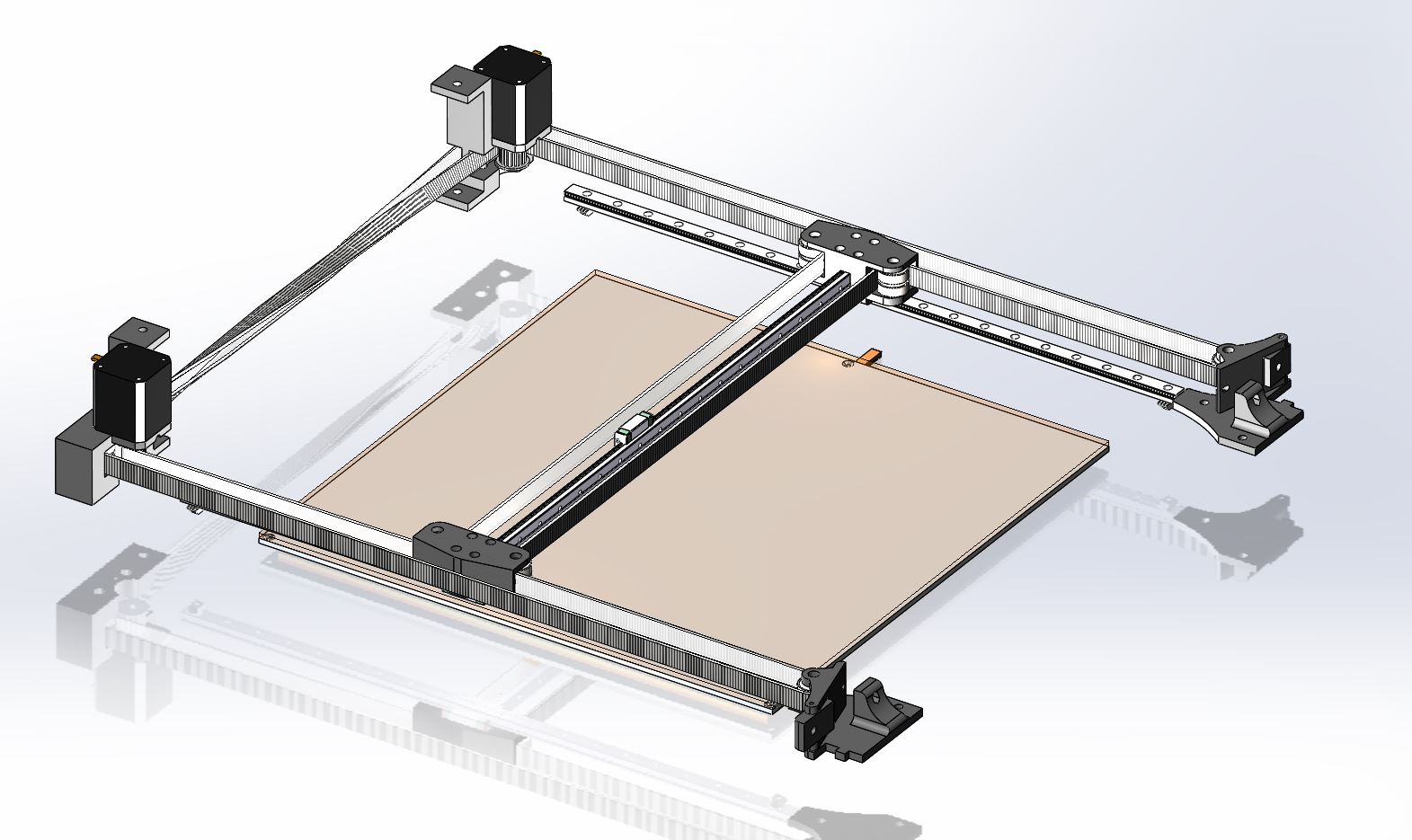

Так эт не нативный реммень, а отдельная деталь.

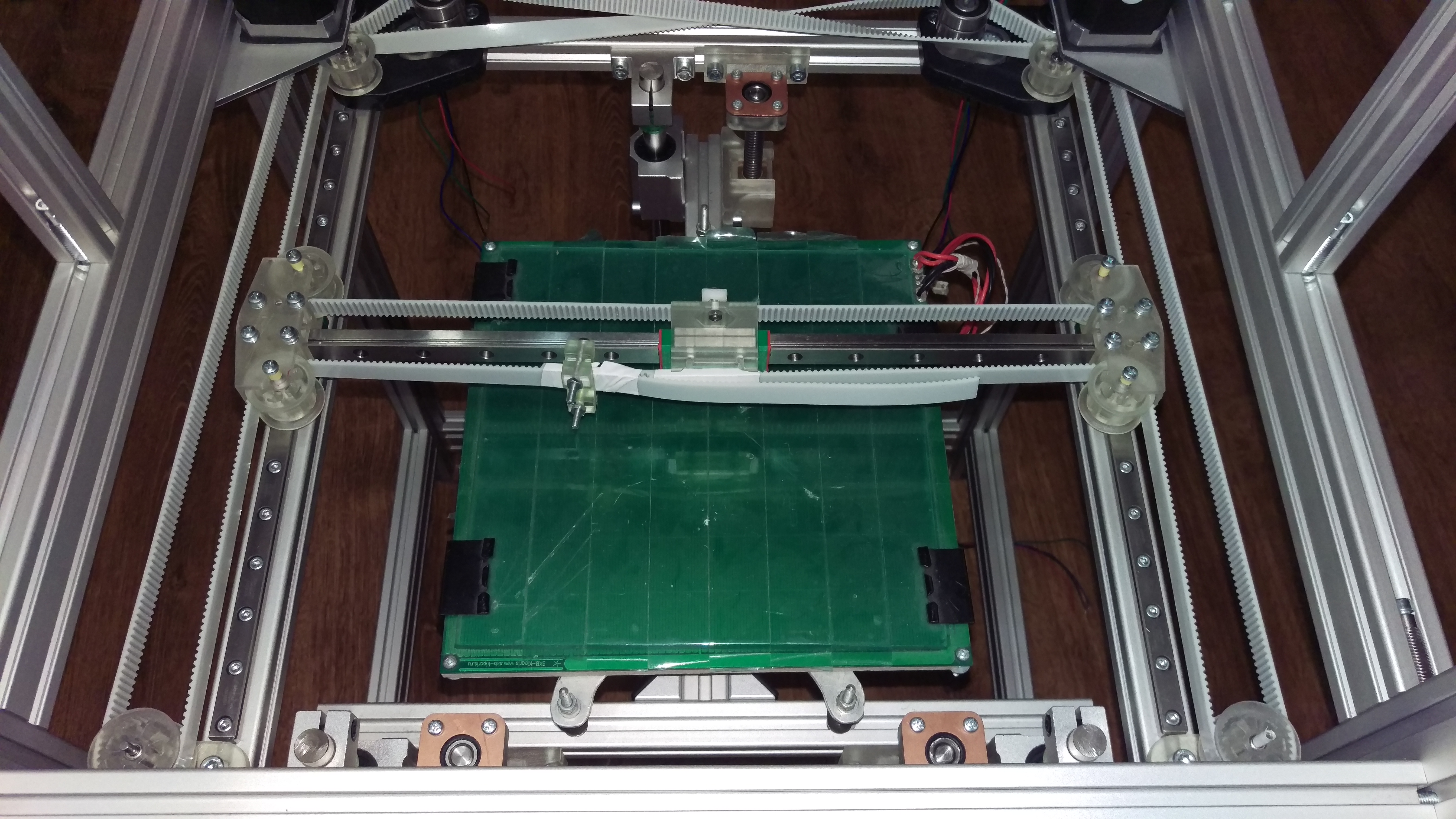

Вот так оно выглядит в тестовом сборе


Оказалось модель шпули Т2.5 на 30 зубов (те что внизу) и ремень у одного производителя не подходят друг другу, может модель кривая либо ошибка при печати большая. Переодически ремень на зубы вылезает. буду делать беззубый ролик.

Добавлено спустя 11 минут 52 секунды:
Из недостатков конструкции - мало места между мотором и рельсой, монтаж узлов возле мотора довольно хитрый.
Аватара пользователя
Aseris

Сообщения: 1039
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python
