3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 17 май 2017, 17:02

Хочу наконецто переделать свой домашний 3д принтер, решить новой версией детские болезни конструкции первых вариаций RepRap.

Основная идея принтер типа CoreXY из станочного профиля и рельсов. В нете есть куча конструкций, НО, мало где описаны грабли и детские болезни, которые у нас на форуме часто критикуются. Плюс не всегда поймеш насколько старая предлагаемая конструкция.

Основные хотелки в порядке приоритета:
1. Тишина
2. Отсутствие запахов (герметичный бокс принудительно вентелируемый через отдельные воздуховоды)
2. Достаточная точность для печати шестерней до модуля 0,5-1
3. Компактность и закрытость конструкции (поетому СoreXY/Makerbot style)
4. Печать 2 материалами (основной с поддержкой)
5. Mозги на базе ARMx
6. Интегрировать по максимуму автоматику - концевики, датчики и пр..
7. Продуманость конструкции для безгеморойного ремонта
8. Подключение через LAN/WiFi + веб морда
9... TBD...

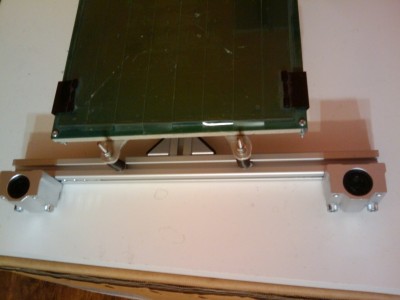

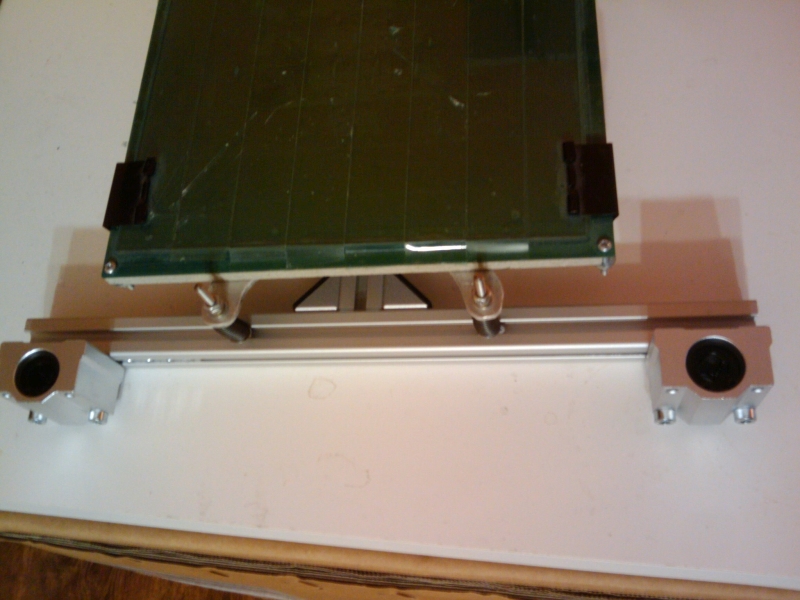

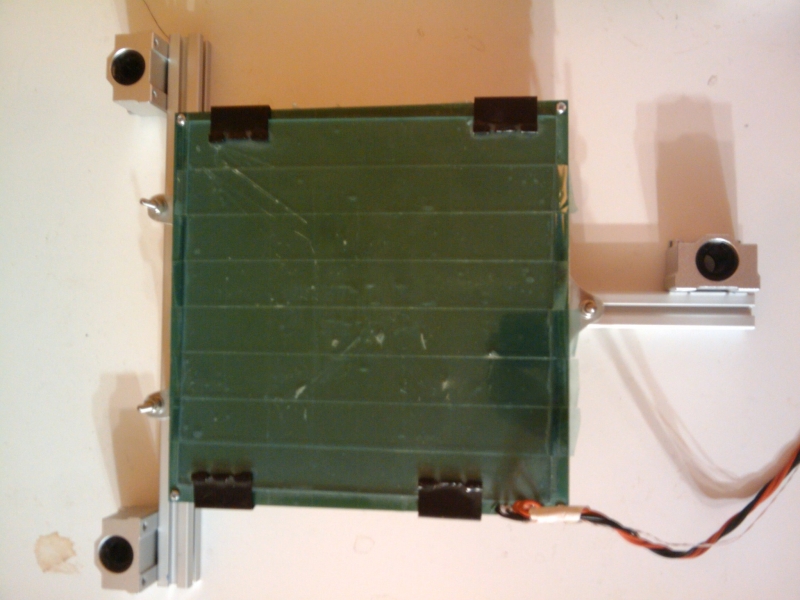

Из старой конструкции хочу использовать разве что стол. (гдето на форуме был отчетик, найду будет ссылка)

Доступный станочный парк представлен небольшим цехом производства электроники.(фреза токарник CNC 3d printer SLA). Бюджет довольно неплохой, но покупать готовый 3д нехочю.

Среда проектирования Autodesk Fusion 360.

Приветстсвуюстя идеи и ссылки на удачные решения.

В теме будут собиратся линки на решения и публиковатся статус проекта.

Похожие/Полезные темы:

CoreXY 400*400*350 из профиля и дюрали - тема померла
corexy 300
Как уменьшить шумность 3D-принтера?
Жёлтый принтер CoreXY
Flyingbear p902 бюджетный кубик с Aliexpress
Проект принтера
[TMC2208] "Тихий драйвер" - Обсуждение и покупка
Выбор электроники 32 бита
MEG. Постройка современного 3d принтера с нуля
Рельсы


где еще посмотреть
http://www.thingiverse.com/explore/popular/3d-printing/3d-printers
http://e3d-online.com
Переключение голов

...

Выбраные материалы:
1. Драйвер шаговиков TMC2208
2. Горячие головы Lite6 от e3D 2 щт.
3. Рельсы и каретки - MGN9 - шт. MGN12 - 1 шт. преднатяг Z0, HIWIN
4. Профиль алюминевый ITEM 20x20 - 3,5м 40x20 - 6,5м
5. Валы W12 и подшипники к ним SMA12 - 3щт.
6. Трапеция винт TR 1002 и гайка к нему TRM-BR 1002 - 3 шт.
7. Ремни T2.5 (выбрано из-за меньшего допустимого радиуса изгиба чем HTD)


Параметры и характеристики конструкции:

Габариты, мм. - 455x405x900
Рабочее поле, мм. - 200х200х300
Колчество используемых материалов - 2
Привод прутка - прямой
Материал для печати хранится внутри принтера.
Бортовая сеть, В - 24/12/5/3,3
Последний раз редактировалось Aseris 10 сен 2017, 13:48, всего редактировалось 17 раз(а).
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 19 авг 2017, 13:07

хм, трапеция вроде как наоборот дана для точных перемещений, HTD наоборот для больших нагрузок и минимальной точности если верить Glossary of Terms

Плюс у него мин радиусы намного больше.
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 19 авг 2017, 17:56

Хм.. попробовал еще раз найти самый оптимальный ремень, но все как всегда, каждый производитель хвалит свое болото, нормального сравнения пока не нашел. :(
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 19 авг 2017, 20:41

ну повеврь тогда опыту практическому, если все равно заказывать новый набор то я бы брал полукруглое сечение (стоят одинаково)
по крайней мере тут минимальная вероятность "наезда" зубом ремня на край зуба шпули, что частенько бывает на ремнях Т типа, ярко выражено на T5 и на T2.5 менее заметно.
радиусы разворота - да они болшьше
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 19 авг 2017, 22:58

Вот так сейчас выглядит модель http://a360.co/2vNC9up видно ли ее с машин без Fusion 360?
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Scald » 20 авг 2017, 12:59

Видно конечно. Это же через браузер просмотр...
Scald

Сообщения: 261
Зарегистрирован: 21 авг 2014, 21:00

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 20 авг 2017, 23:13

нужно придумать механизм регулировки голов по Z (достаточно регулировки второй головы относительно первой)
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение outlord » 21 авг 2017, 17:50

Aseris писал(а):хм, трапеция вроде как наоборот дана для точных перемещений, HTD наоборот для больших нагрузок и минимальной точности если верить Glossary of Terms

Плюс у него мин радиусы намного больше.

посмотрите здесь, примерно с 5-й страницы http://www.sdp-si.com/PDFS/Technical-Section-Timing.pdf
возможно найдете что-нибудь полезное
outlord

Сообщения: 1
Зарегистрирован: 04 май 2015, 14:20

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 25 авг 2017, 20:40

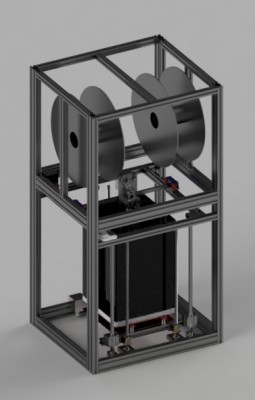

Вот такая вот идея дизайна

Черный кубик - область печати

Добавлено спустя 2 минуты 21 секунду:
setar писал(а):нужно придумать механизм регулировки голов по Z (достаточно регулировки второй головы относительно первой)


Оно наклоном головы регулируется, правда потом поправку по Y делать нужно
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 09 сен 2017, 21:15

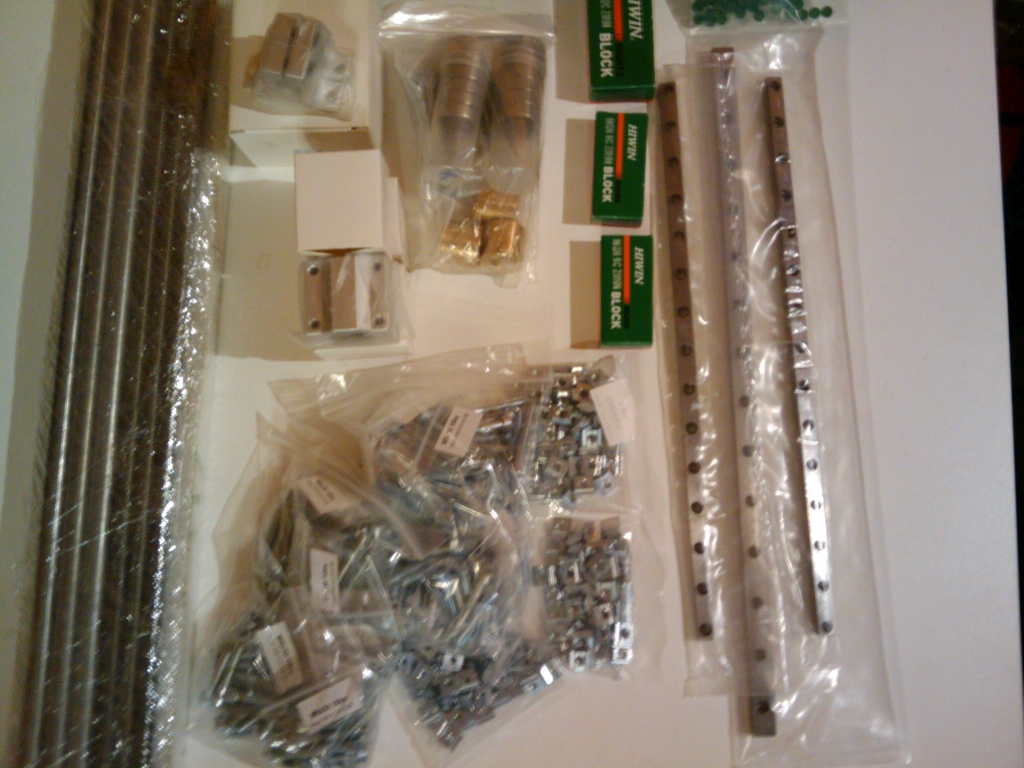

Пришли детальки

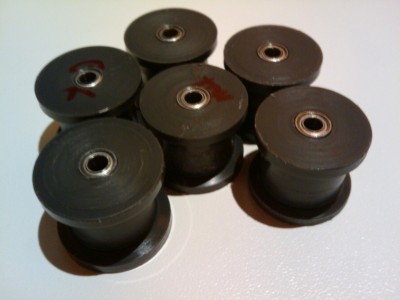

Были выточены шпули
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 16 сен 2017, 12:31

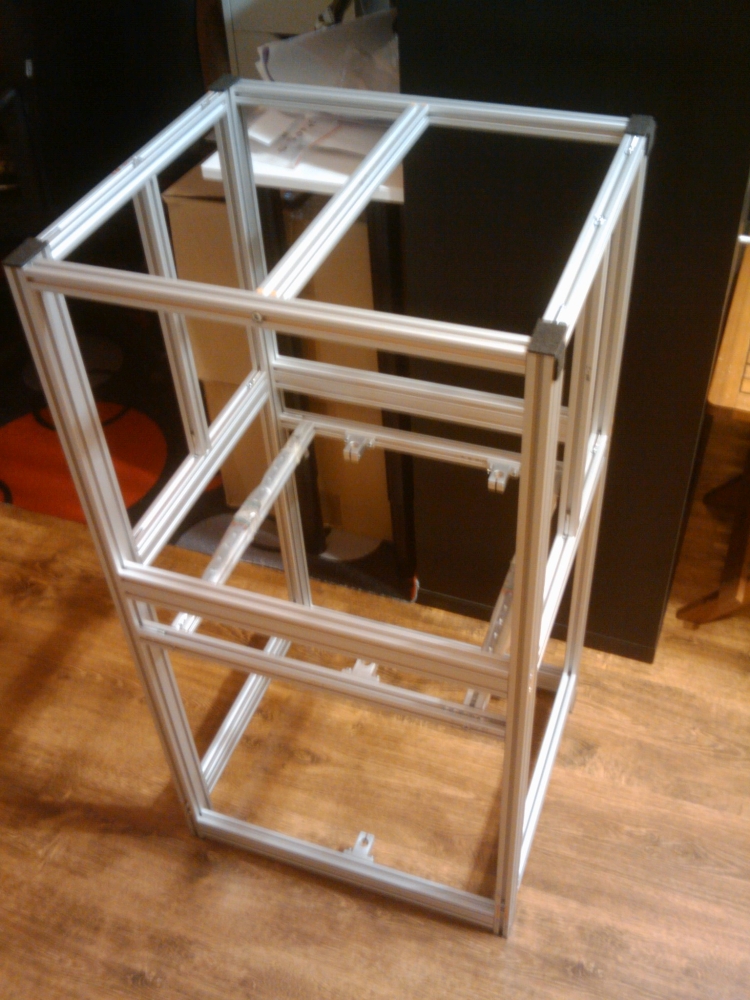

Пришел профиль, потихоньку собирается принтер
Вложения
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 29 сен 2017, 20:19

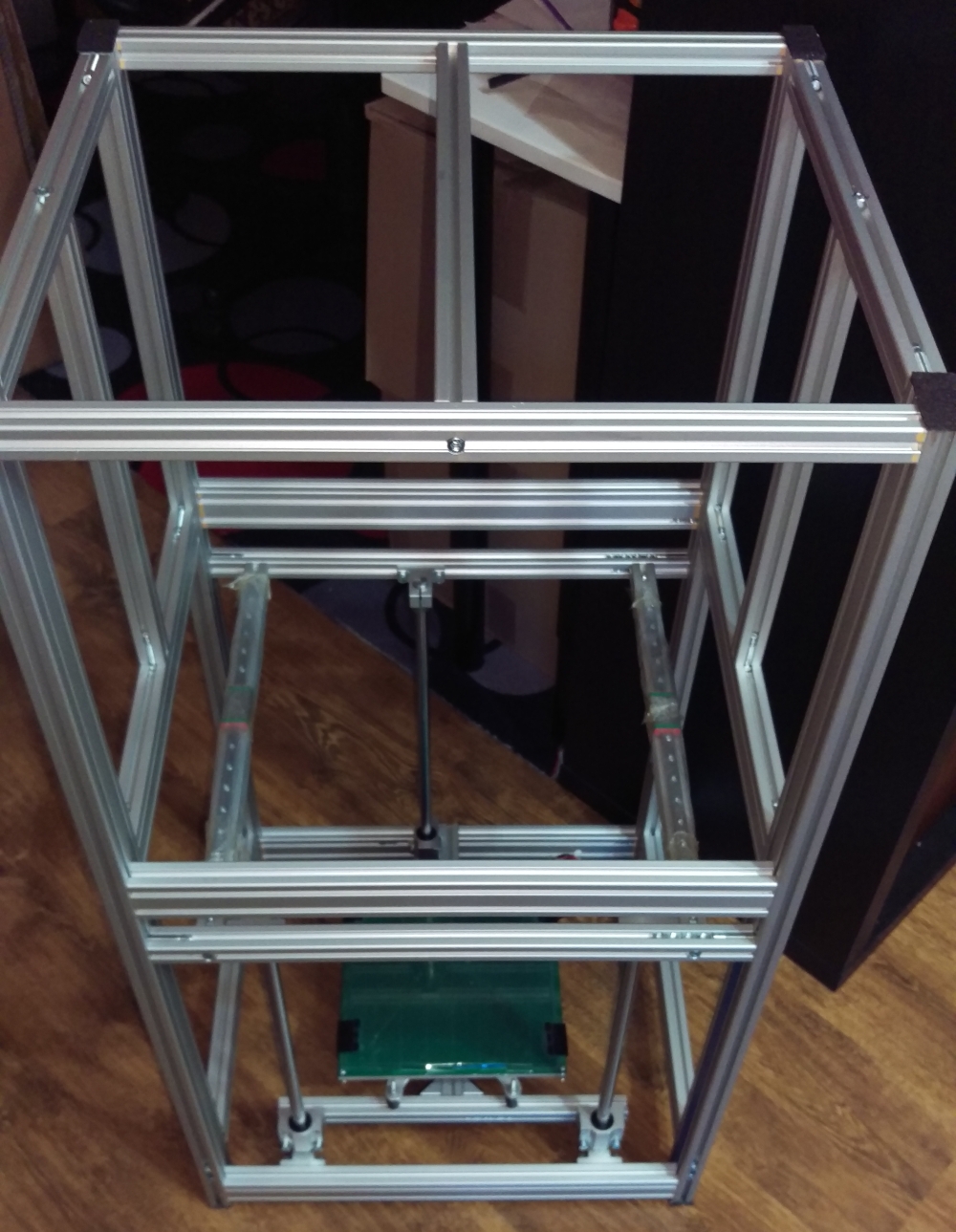

Потихоньку собирается основа принтера

Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 29 окт 2017, 16:24

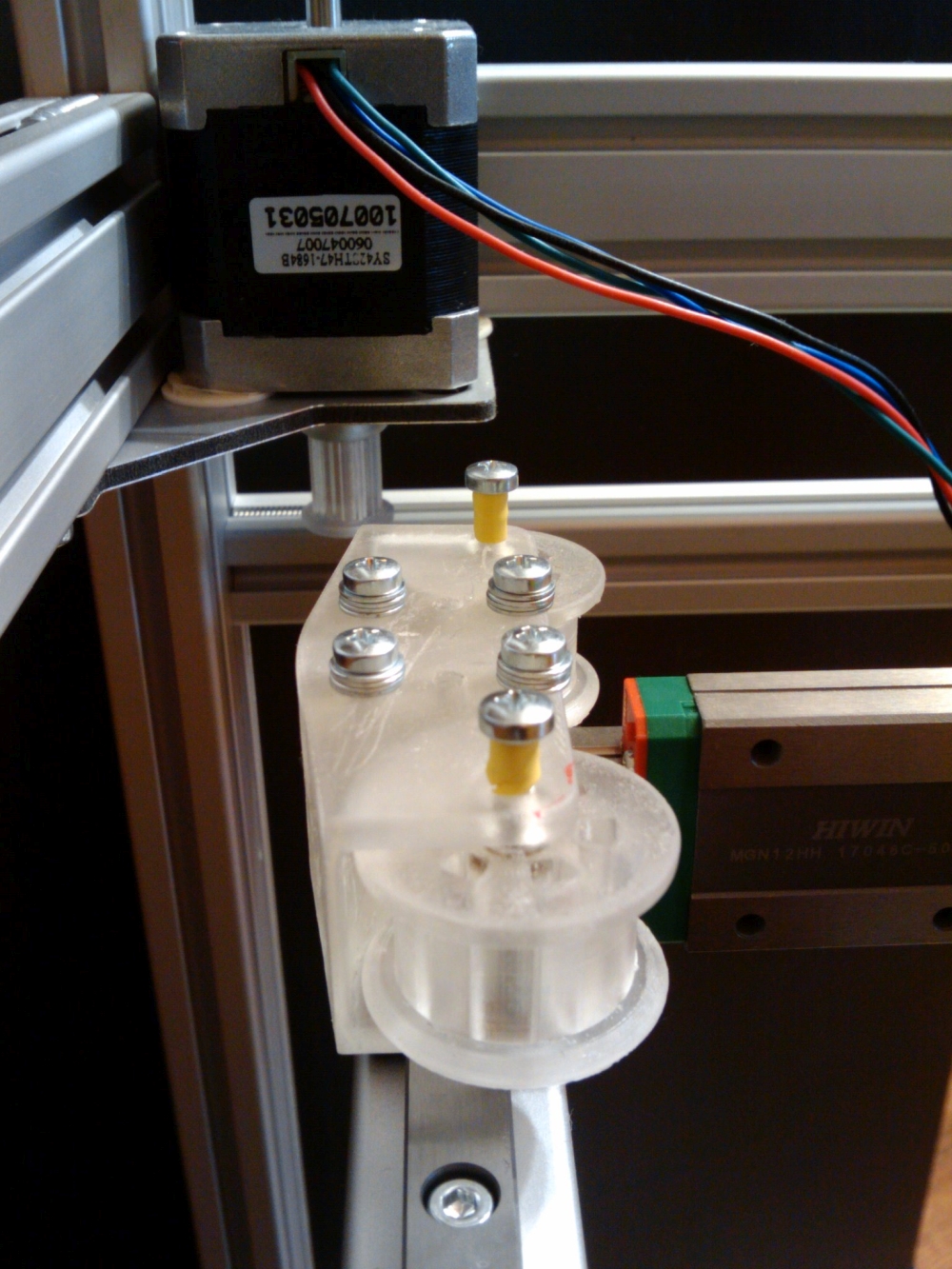

Напечатаны носители Х рельсы и шкивы

Добавлено спустя 1 минуту 8 секунд:
Винты длиннее чем нужно, поменяю когда будет следующий заказ на механику

Добавлено спустя 1 минуту 10 секунд:
Выточеные шпули оказались мелковаты для ремня, слишком сильный перегиб был
Вложения
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 29 окт 2017, 18:20

винты это плохая ось
нужно обрезки вала
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение Aseris » 30 окт 2017, 16:22

Внутри шпули подшипник. Или есть негативный опыт использования винтов?
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3д принтер из станочного профиля (современный вариант)

Сообщение setar » 30 окт 2017, 20:04

ну, винт имеет люфт относительно внутренней поверхности подшипника, это плохо
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
