Мини экструдер

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Мини экструдер

Сообщение ursus » 11 мар 2016, 02:25

drykov писал(а):А сколько реально весит этот 14HS13-0804S? Маленький nema17 17HS08-1004S оттуда же по факту весит 130г.


На сколько я помню весит он, как и написано в описании, около 190г. Только он помощнее чем 17HS08-1004S.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 264
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Мини экструдер

Сообщение AKlion » 08 май 2016, 03:52

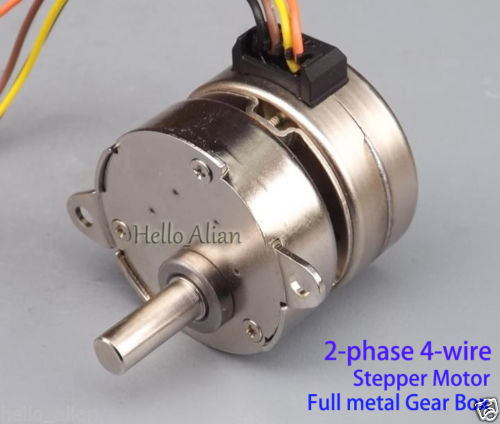

А никто не использовал вот такой мотор для эксрудера? http://www.ebay.com/itm/Moons-DC12V-2-P ... 2336224599

Добавлено спустя 42 секунды:
и вот ещё что нашел http://www.linmotors.com/gearheads/slim ... arbox.aspx
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Мини экструдер

Сообщение Zusul86 » 08 май 2016, 16:58

AKlion писал(а):и вот ещё что нашел

Стопудово ценник конский. Да и масса с габаритами нема17, а они и на прямом приводе с 0.5N-m сносно тянут. На мой взгляд бессмысленно ориентироваться на что то больше нема11, а за ними с thingiverse посылают в http://www.omc-stepperonline.com.
Не будь 4мм вал у http://ru.aliexpress.com/item/2-Phase-4 ... 261.97fAg9 , я бы прикупил и попробовал на нем.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Мини экструдер

Сообщение AKlion » 08 май 2016, 18:31

Ценника нигде не смог найти, а вот по вашему мотору никаких данных не по мощности не по оборотам не смог найти ;-(
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Мини экструдер

Сообщение Zusul86 » 08 май 2016, 23:50

AKlion писал(а):Ценника нигде не смог найти, а вот по вашему мотору никаких данных не по мощности не по оборотам не смог найти ;-(

Всяко не дешевле 50$ за комплект, а за них уже можно взять что то типа http://www.omc-stepperonline.com/gear-r ... -p-33.html

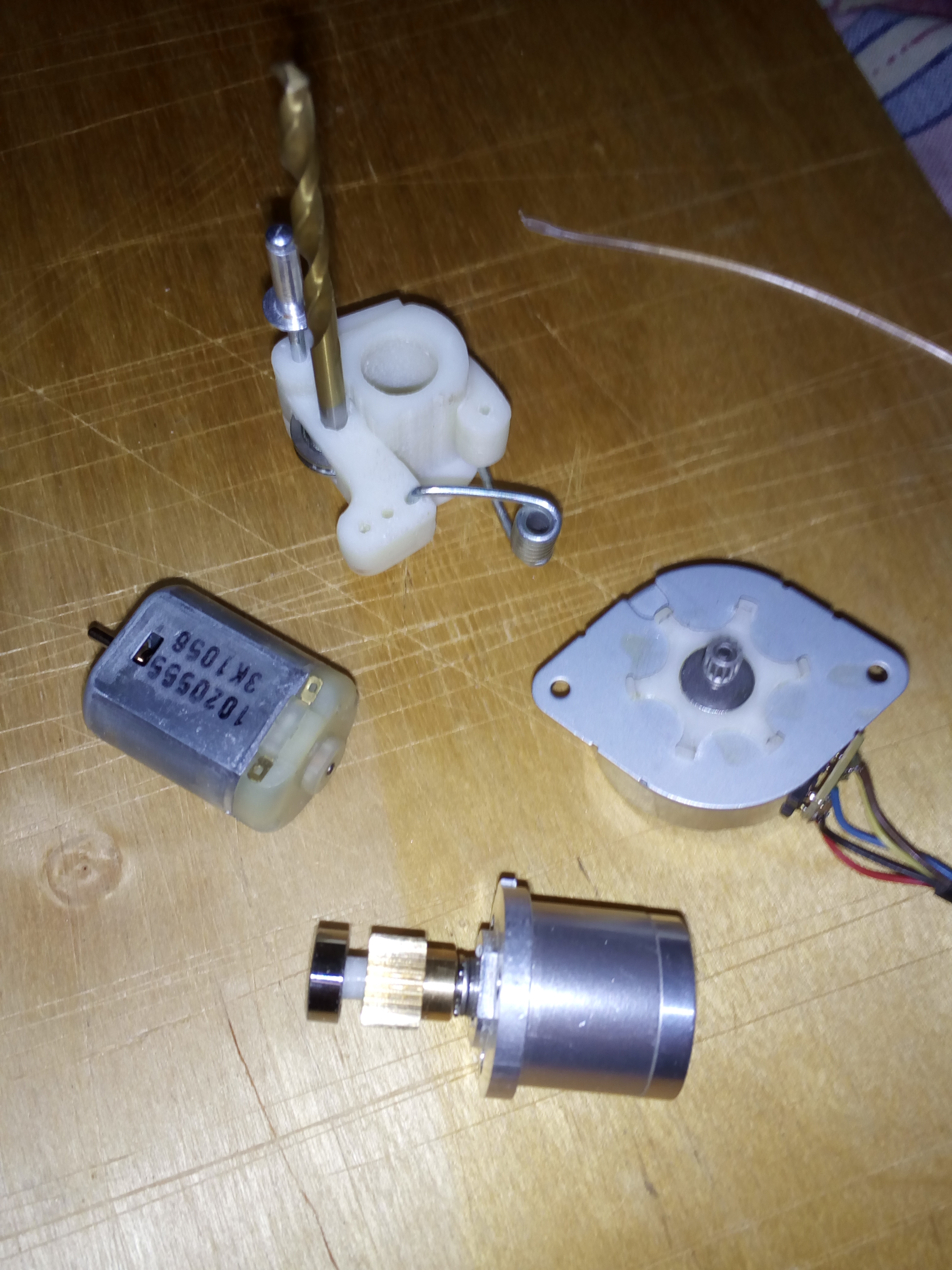

Тот моторчик скорее всего слабый, если бы не потянул приспособил бы куда нить еще. Но аналогичная бодяга в столе лежит, соответственно смысла пробовать нет. Под вал 4мм готового зубчатого колеса в хозяйстве нет :(
Поигрался в свое время с ней, вроде работает. На принтер не стал ставить, ненадежно как то. Планетарный редуктор от коллекторника, приклеивал к шаговику через центрирующую деталь, колесо на вал через распечатанную деталь...
Вложения
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Мини экструдер

Сообщение AKlion » 09 май 2016, 00:59

Я бы с удовольствием полтинник отдал за вот такой моторчик, самый короткий из серии. Он получается легче чем NEMA11 с редуктором. Но к сожалению не знаю где купить. Если найдёте где то скажите плизз.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Мини экструдер

Сообщение andryblack » 09 май 2016, 01:17

Zusul86 писал(а):
AKlion писал(а):и вот ещё что нашел

а за ними с thingiverse посылают в http://www.omc-stepperonline.com.

Пробовали их моторы? что-то доставка не гуманная, их магаз на али: http://ru.aliexpress.com/store/1984315
Какой примерно момент нужно для экструдера?
Аватара пользователя
andryblack

Сообщения: 78
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Мини экструдер

Сообщение AKlion » 09 май 2016, 01:29

в идеале около 5кг/см, это чтобы мотор не на пределе работал, но и 3.5 хватить должно, но это совсем впритык.

Нету нигде слим редукоторов ;-(
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Мини экструдер

Сообщение Zusul86 » 09 май 2016, 02:58

AKlion писал(а):Я бы с удовольствием полтинник отдал за вот такой моторчик, самый короткий из серии. Он получается легче чем NEMA11 с редуктором.

Только мотор серии 4418 под 80$ и редуктор небось столько же... Да и легче всего на 30грам, которые вы тут же наберете из-за габаритов посадочного места.
Вот облегченные моторы https://www.pololu.com/product/2296 https://www.pololu.com/product/2299 ременный редуктор добавить и будет не хуже.

Добавлено спустя 14 минут 6 секунд:
andryblack писал(а):Пробовали их моторы? что-то доставка не гуманная, их магаз на али: http://ru.aliexpress.com/store/1984315

Я нет, на thingiverse несколько человек пробовали. Не бесплатная конечно, но вполне себе гуманная.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Мини экструдер

Сообщение AKlion » 09 май 2016, 03:00

260 грамм тот мотор веси. и ничего добавлять не нужно. Мотор серии 4418 стоит максимум 30 баксов, да и фиг бы с ним всё это окупится...

А изобретать редуктор самому туда как то не хочется. Для меня был бы идеальный вариант купить и поставить.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Мини экструдер

Сообщение Zusul86 » 09 май 2016, 04:25

AKlion писал(а):Мотор серии 4418 стоит максимум 30 баксов
Где?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Мини экструдер

Сообщение AKlion » 09 май 2016, 04:27

В сети, да неважно сколько стоит.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Мини экструдер

Сообщение unigenum » 10 май 2016, 01:22

AKlion писал(а):в идеале около 5кг/см, это чтобы мотор не на пределе работал, но и 3.5 хватить должно, но это совсем впритык.

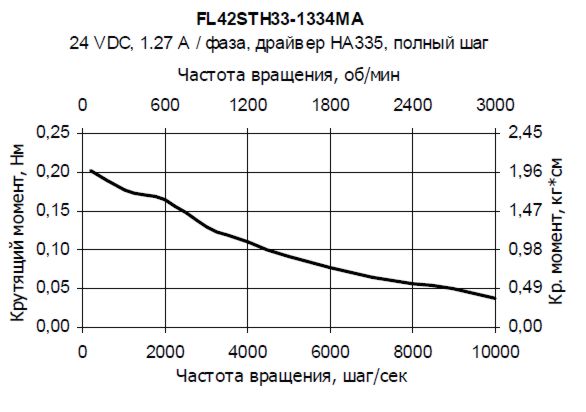

на данный момент в работе мотор с характеристикой 2.2кг/см
и это характеристика при 24 вольтах, у меня работает на 12В, так что и заявленного момента 2.2кг/см не выдает.
можно примерно ориетироваться на полный аналог:


пашет без редуктора на прямой подаче, шестерня МК8
скорость печати 60мм/сек, претензий пока нет, момента хватает
вес 220грамм
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Мини экструдер

Сообщение AKlion » 10 май 2016, 01:26

гугл не находит мотора pl42sth33-1334ma что у вас за мотор? и насколько он греется? Кстати для шаговых моторов важен только ток в обмотке, напряжение значения не имеет.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Мини экструдер

Сообщение unigenum » 10 май 2016, 02:27

AKlion писал(а):гугл не находит мотора pl42sth33-1334ma

http://www.npoatom.ru/katalog/step_motor/fl42sthm/
AKlion писал(а):что у вас за мотор?

http://www.aliexpress.com/item/42HM34-1 ... 00911.html
AKlion писал(а):и насколько он греется?

у меня ток выствален так, чтобы мотор грелся в переделах 50-60 гардусов, из различных источников сделал для себя вывод, что это оптимальная температура для шаговиков.
AKlion писал(а):Кстати для шаговых моторов важен только ток в обмотке, напряжение значения не имеет.

в двух словах... напряжение влияет на то, насколько быстро будет нарастать и падать ток в обмотках двигателя. отсюда и влияние напряжения на скорость и момент на этой скорости.
прежде чем писать глупости, гуглим что-то типа "напряжение питания шагового двигателя"
для затравки http://delaemcnc.ru/teoria/52-teorij_pr ... atelj.html
есть имеперические формулы расчета оптимального напряжения. я по этим формулам насчитывал около 30 вольт для условий 3д печати.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб
