Мини экструдер

Сообщение abuharsky » 22 дек 2015, 01:25

Добрый вечер.
Все сущечтвующие экструдеры очень громоздкие, тяжелые и тп.
Вот и подумалось, а почему нельзя использовать высокие обороты на маленьком шаговом двигателе и через соответствующий редуктор получить необходимую силу.

Наткнулся на такой вот мотор, да он еще и активно используется даже для 3мм прутка как оказалось:
http://reprap.org/wiki/Ultibots/Micro_Extruder

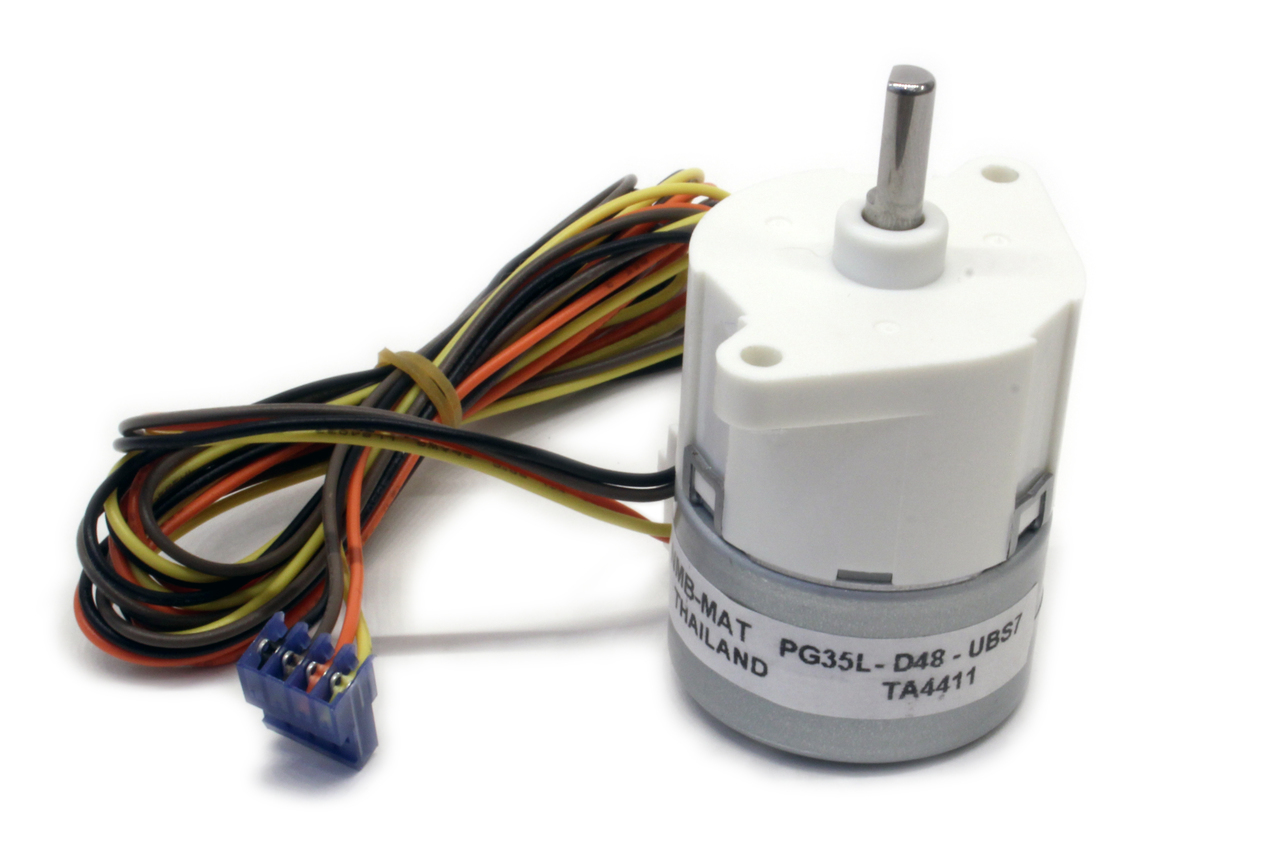

Вот сам мотор

http://www.ultibots.com/pg35l-048-geared-stepper-motor/
Вложения
Последний раз редактировалось abuharsky 22 дек 2015, 10:26, всего редактировалось 2 раз(а).
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Мини экструдер

Сообщение icehardy » 22 дек 2015, 08:30

Последняя версия самая правильная, с двумя упорными подшипниками, и так же делал на таком моторе :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мини экструдер

Сообщение abuharsky » 22 дек 2015, 10:27

icehardy писал(а):Последняя версия самая правильная, с двумя упорными подшипниками, и так же делал на таком моторе :)



и как вам этот мотор? нормально тянет? пробовали с 3мм прутком? сильно греется?
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Мини экструдер

Сообщение Myp » 22 дек 2015, 10:57

мотор всем хорош, кроме цены в тех магазинах где его можно достать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17519
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Мини экструдер

Сообщение abuharsky » 22 дек 2015, 11:13

а не в курсе, шестеренки у него нейлоновые или металлические?
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Мини экструдер

Сообщение icehardy » 22 дек 2015, 11:55

Редуктор у него пластиковый, из чего конкретно не скажу
Разбирал, смазан хорошо
Тяги ему хватит для 3мм прутка, но мне показалось не очень хорошо получаются длинные ретракты у него, точнее получаются но медленно
быстрее 50мм/сек вроде бы не получалось, а в случае с боуденом это почти всегда сопли.
Греется, радиатор или обдув рекомендован.
Но цена... я покупал рублей за 500 вроде бы, а сейчас ну его такой мотор :)

Добавлено спустя 1 минуту 19 секунд:
Да, я всё это проверял на 1.75 прутке
Для 3мм может и ретракты покороче нужны
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мини экструдер

Сообщение abuharsky » 22 дек 2015, 15:16

icehardy писал(а):Для 3мм может и ретракты покороче нужны


по рекоммендациям e3d ретракт нужен всего 0.5мм - 2мм
http://wiki.e3d-online.com/wiki/E3D-v6_ ... Retraction
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Мини экструдер

Сообщение vtoryh » 22 дек 2015, 16:16

Я себе 16HM09-1204S прикупил. хочу на гипоциклоидном редукторе попробовать.
Адаптировал под nema16 модельку http://www.thingiverse.com/thing:551243
Но еще не печатал.

Добавлено спустя 51 секунду:
abuharsky писал(а):по рекоммендациям e3d ретракт нужен всего 0.5мм - 2мм
http://wiki.e3d-online.com/wiki/E3D-v6_ ... Retraction

Так это наверно напрямую от материала зависит?
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: Мини экструдер

Сообщение abuharsky » 22 дек 2015, 16:27

vtoryh писал(а):Я себе 16HM09-1204S прикупил. хочу на гипоциклоидном редукторе попробовать.
Адаптировал под nema16 модельку http://www.thingiverse.com/thing:551243
Но еще не печатал.

Добавлено спустя 51 секунду:
abuharsky писал(а):по рекоммендациям e3d ретракт нужен всего 0.5мм - 2мм
http://wiki.e3d-online.com/wiki/E3D-v6_ ... Retraction

Так это наверно напрямую от материала зависит?


по ссылке все написано, если в двух словах, то у себя они используют
0.6 для АБС
2.0 для Гибких прутков
0.8 для PLA
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Мини экструдер

Сообщение vtoryh » 22 дек 2015, 17:54

abuharsky писал(а):по ссылке все написано, если в двух словах, то у себя они используют
0.6 для АБС
2.0 для Гибких прутков
0.8 для PLA

Сорри не смотрел ссылку. :)
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: Мини экструдер

Сообщение ursus » 28 дек 2015, 04:46

Я тут вот тоже задумался об уменьшении экструдера. Пока правда думаю хотя бы на 17 движке что то изобразить.

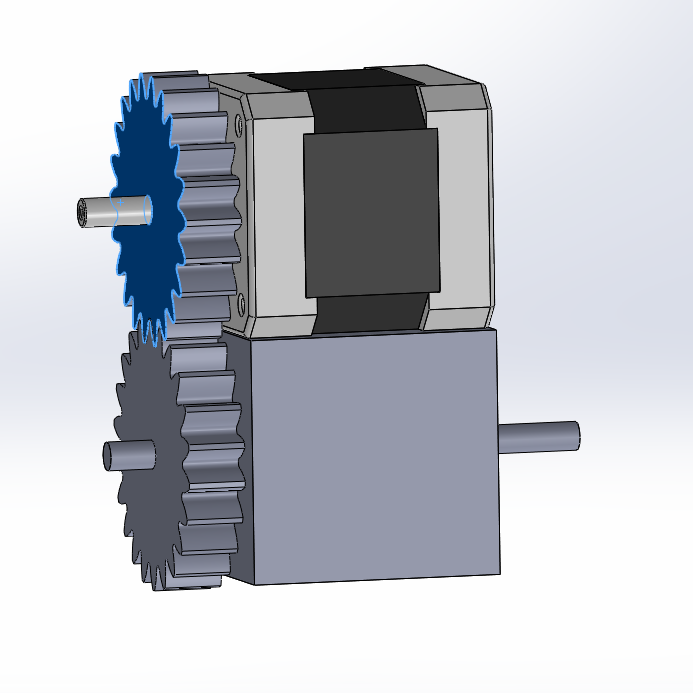

В голову пришла вот такая компоновка.

Все ессно условно очень. Сверху двигатель. Снизу печатный планетарный редуктор. Справа из редуктора ось и на нее вешается любой директ экструдер. Двигатель крепится к корпусу экструдера и корпус уже крепится к каретке. Шестерни без редукции, их можно в принципе ремнем заменить. Редуктор можно даже от шуруповерта взять, по габаритам вполне подойдет(он даже меньше прилично). Но нужен доступ к токарке для подгонки выводных осей. Да и масса редуктора выше получится, если только не найти редуктор с пластиковыми шестернями(у меня есть пара с металлическими, тяжелые достаточно).
Вариант конечно не то что бы мини, но более компактный чем стандартный вейдер. Особенно если шестерни заменить на ремень.
В принципе такой же вариант можно приспособить и к НЕМА14 движку. Редукцию можно сделать достаточно большую. Только вот не знаю как поведут себя более мелкие шестеренки печатные. Если же брать редуктор от шурика, то опять же упираемся в необходимость станков. Зато сразу двойной редуктор. Ну и еще металл редуктор довольно шумный.

Вот такие мысли. Надеюсь покритикуете и отговрите от идеи :) Больно уж геморно :)

UPD. Поковырял сейчас редуктор от шурика. Не пойдет он. Слишком большой люфт. У меня правда он очень б/у и от дешевого шурика, но сомневаюсь что дажу в дорогих шуриках стоят высокоточные редукторы, они там просто не нужны. В связи с этим ретракта нормального не сделаешь.
