Советы по DLP принтеру

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Советы по DLP принтеру

Сообщение how_eee » 07 окт 2014, 21:40

При засвете сверху ставят шторку или метлу, как ее правильно назвать? После погружения модели эта метла разравнивает сверху слой жидкости, заставляет ее растечься равномерно. Особенно актуаль при моделях с большой площадью печати .

Добавлено спустя 9 минут 56 секунд:
Вот тут хороший блог описания постройки снизу вверх. Отличное качество. Смелые решения http://3dprintzothar.blogspot.ca/2014/0 ... inter.html

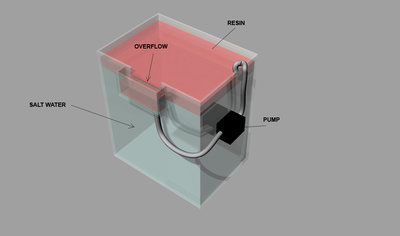

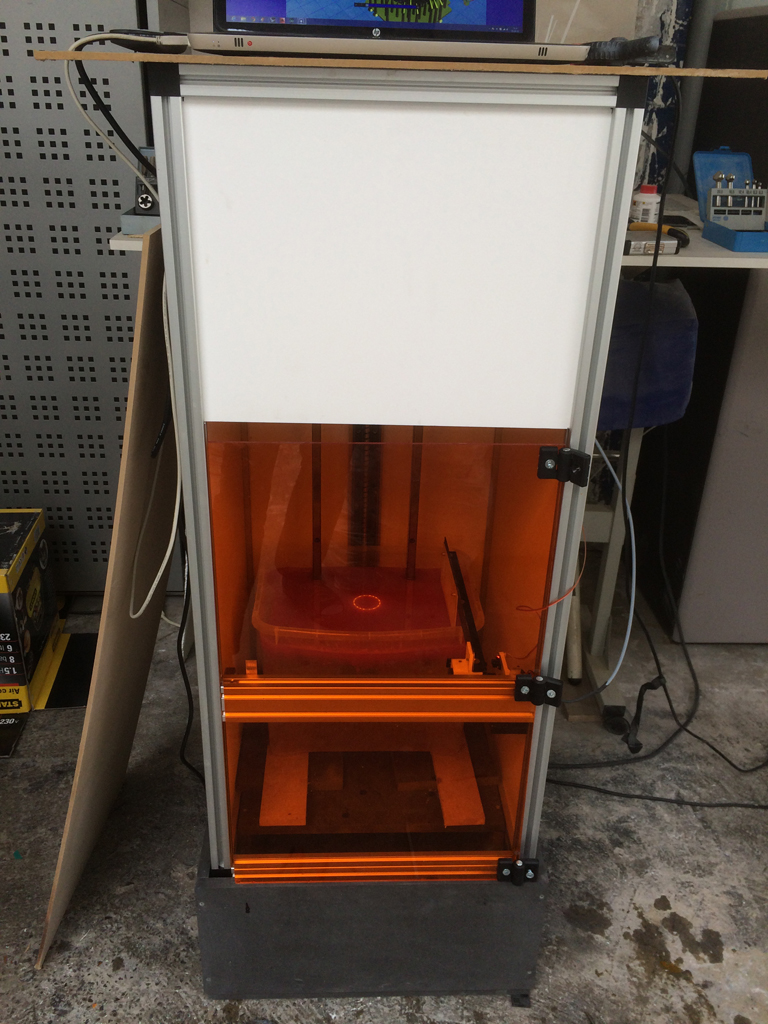

А вот на этих картинках видно метлу и устройство ванны с солью с автовыравниванием уровня.

Добавлено спустя 1 минуту 22 секунды:
И еще момент. Отпечатанные детали, да и ванну промывают изопропиловым спиртом.
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение 3DPrinter » 08 окт 2014, 11:34

Sherkon писал(а):мне например главное высокое качество принта нужно и чтобы хорошо пропечатывались мелкие детали (как для ювелирки например) какой посоветуете?


Качество от технологии слабо зависит. Главное использовать качественные комплектующие. Смотрите в сторону ШВП и рельс.

how_eee писал(а):Ну и почему же это правильней?
Бутерброд колбасой вниз тоже неправильно?


ну это была очень упрощенная формула. =)
правильней потому, что на определенном уровне тяжелее держать уровень в емкости и распределять его по поверхности.
вообщем не совсем "правильней"

Каюсь и исправляюсь.
Скорее упрощу градацию так:
Критерий - легкость построения.

"Новичок" - Сверху вниз,
"Опытный новичок" - Снизу вверх,
"Специалист" - Все равно как строить. В обеих технологиях есть свои недостатки. Но Нужно понимать что вариант снизу вверх ограничен по размерам и требует определенных испытания в плоскости ванночек. Вариант сверху вниз уже сейчас можно масштабировать до любых размеров.

P.S. Сегодня общались с одним из клиентов, у него как раз система ап-ту-даун. Так вот у него размер ванночки 900 литров... Это так... к слову...

Sherkon писал(а):значит собираем с засветом снизу сразу)
мне просто не понравилось качество печати домашних принтеров с засветом сверху.

Есть причины, по которым детей сразу не сажают за шоссейные байк, вместо этого учат кататься на трехколесных велосипедах, а ученые планирую вначале колонизировать Марс, а потом уже Альфу.
Не советую. Но Выбор Ваш.
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Советы по DLP принтеру

Сообщение how_eee » 23 окт 2014, 15:19

Куплен проектор и фантуду трёх видов.
Начинаю практические занятия :)
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение Sherkon » 24 окт 2014, 11:27

какие характеристики проектора?
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: Советы по DLP принтеру

Сообщение elshad66 » 25 окт 2014, 12:05

how_eee писал(а):Куплен проектор и фантуду трёх видов.
Начинаю практические занятия :)

УДАЧИ
это в таких просвечивающихся тарах продают по 300мл?
интересно бы посмотреть как поведет себя отливной в процессе литья
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 363
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Советы по DLP принтеру

Сообщение how_eee » 26 окт 2014, 19:36

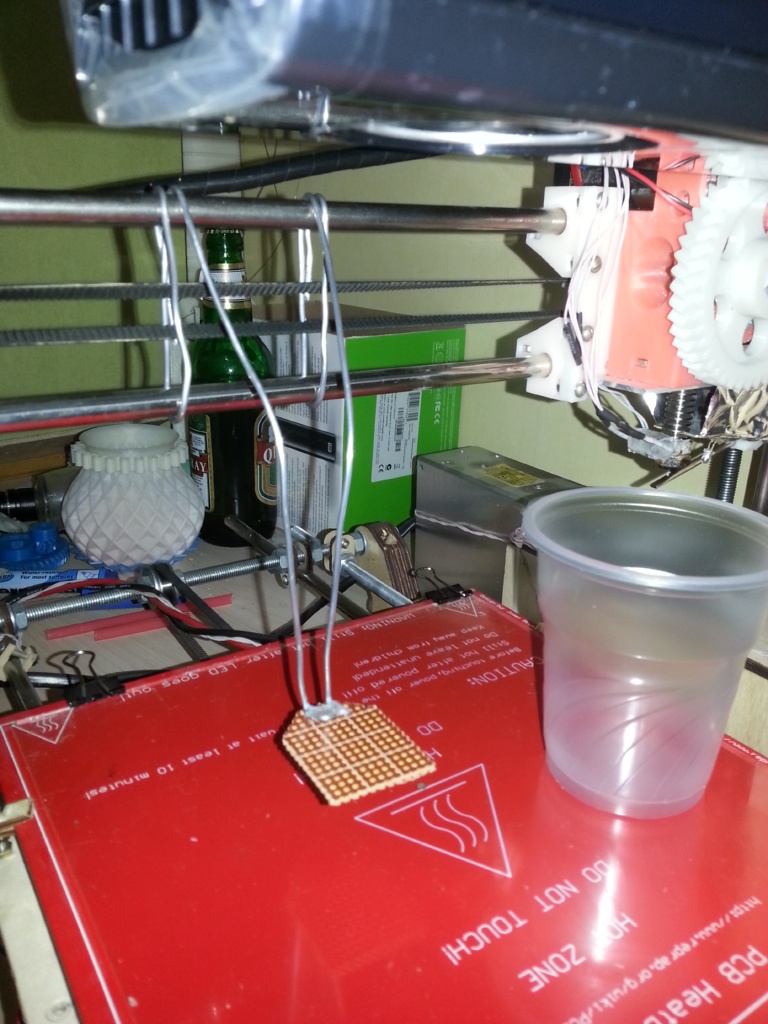

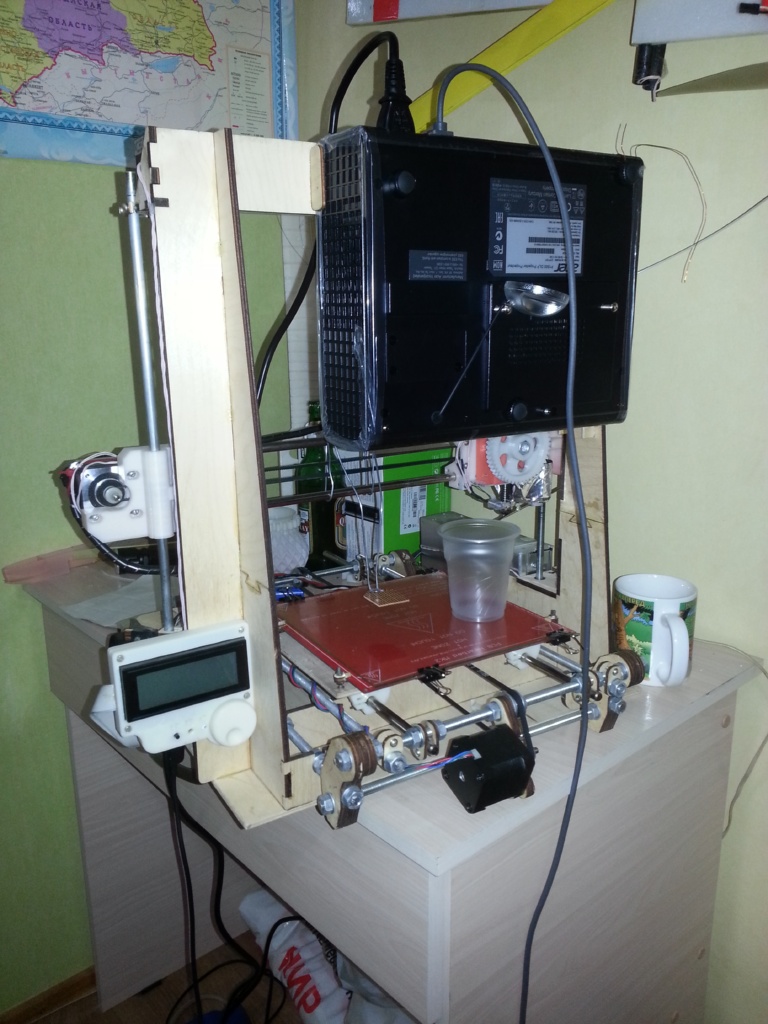

Собрал тестовый вариант.
Пытаюсь что-то напечатать. Кто нибудь бы дал цифры от чего отталкиваться. Время засветки при слое 0,05 и 0,1 хотя бы примерно. Сейчас пробую при слое 0,1 3секунды. Первые 3 слоя 5 сек.

Добавлено спустя 1 минуту 44 секунды:
Заказал литр изопропилового спирта. Пока промываю водой :/

Добавлено спустя 4 минуты 29 секунд:

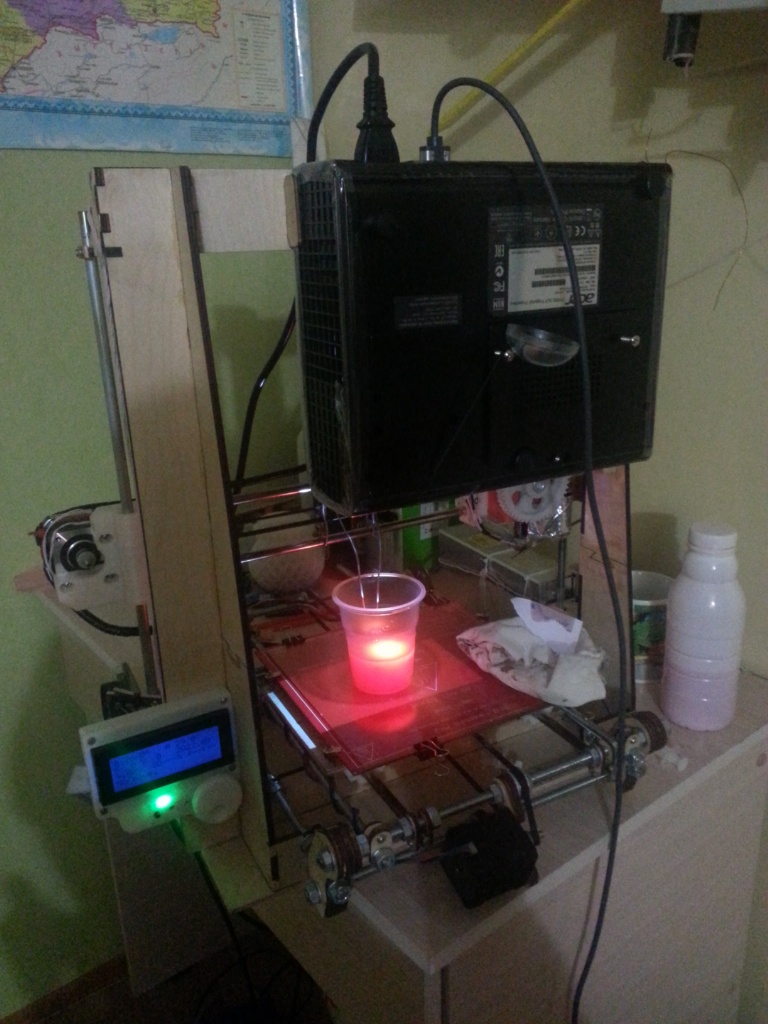

Ещё вопрос. На фото где печать в процессе видно что проектор даёт засвет всего своего поля. То есть чёрный фон тоже немного светится. Я думал на этих проекторах чёрный есть чёрный, вообще без света.
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение igor2807 » 26 окт 2014, 19:58

На вашем проекторе слой 0,075 мм примерно 2300 мс . Первый слой 4500 мс. Но это только примерно, очень много переменных в этом уравнении. А так там же есть тест , попробуйте по нему определить оптимальное время .
А на счет черного вас предупреждал, что он ни фига не черный на таких дистанциях.
igor2807

Сообщения: 61
Зарегистрирован: 27 сен 2013, 23:36

Re: Советы по DLP принтеру

Сообщение how_eee » 26 окт 2014, 20:50

И что у всех так с чёрным или только на этом проекторе?

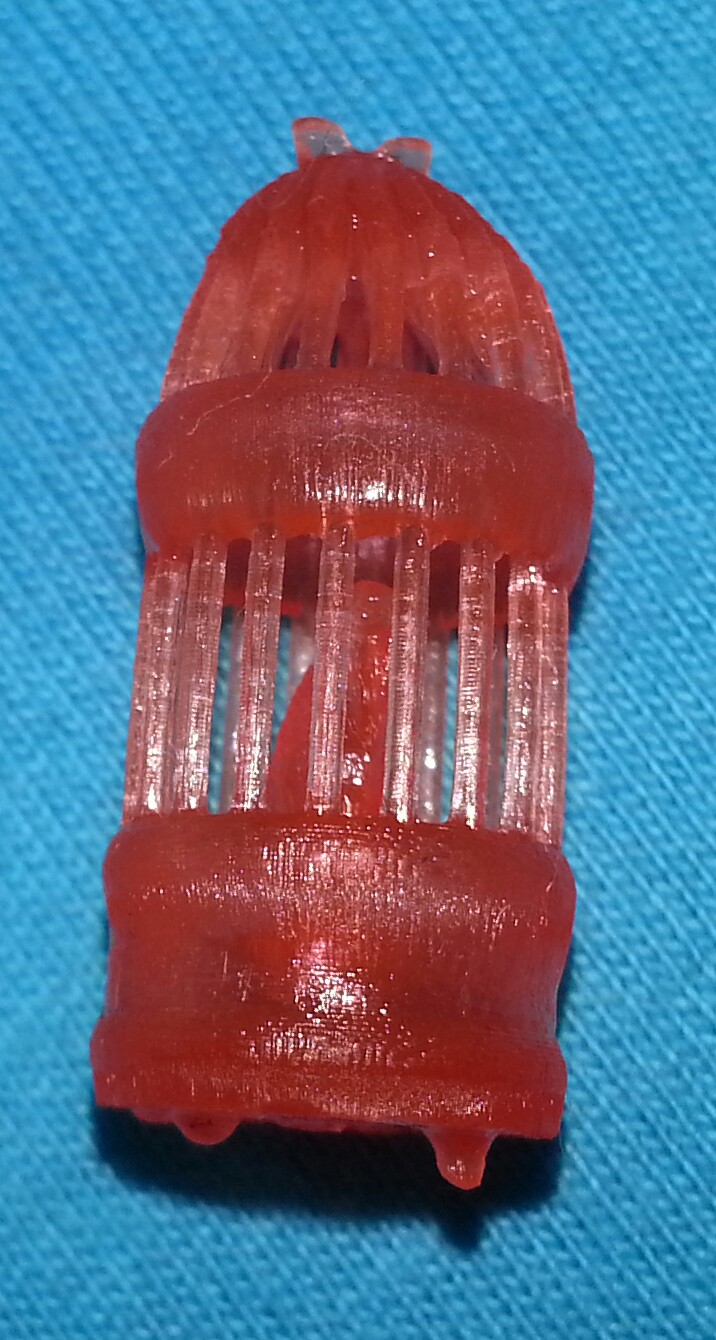

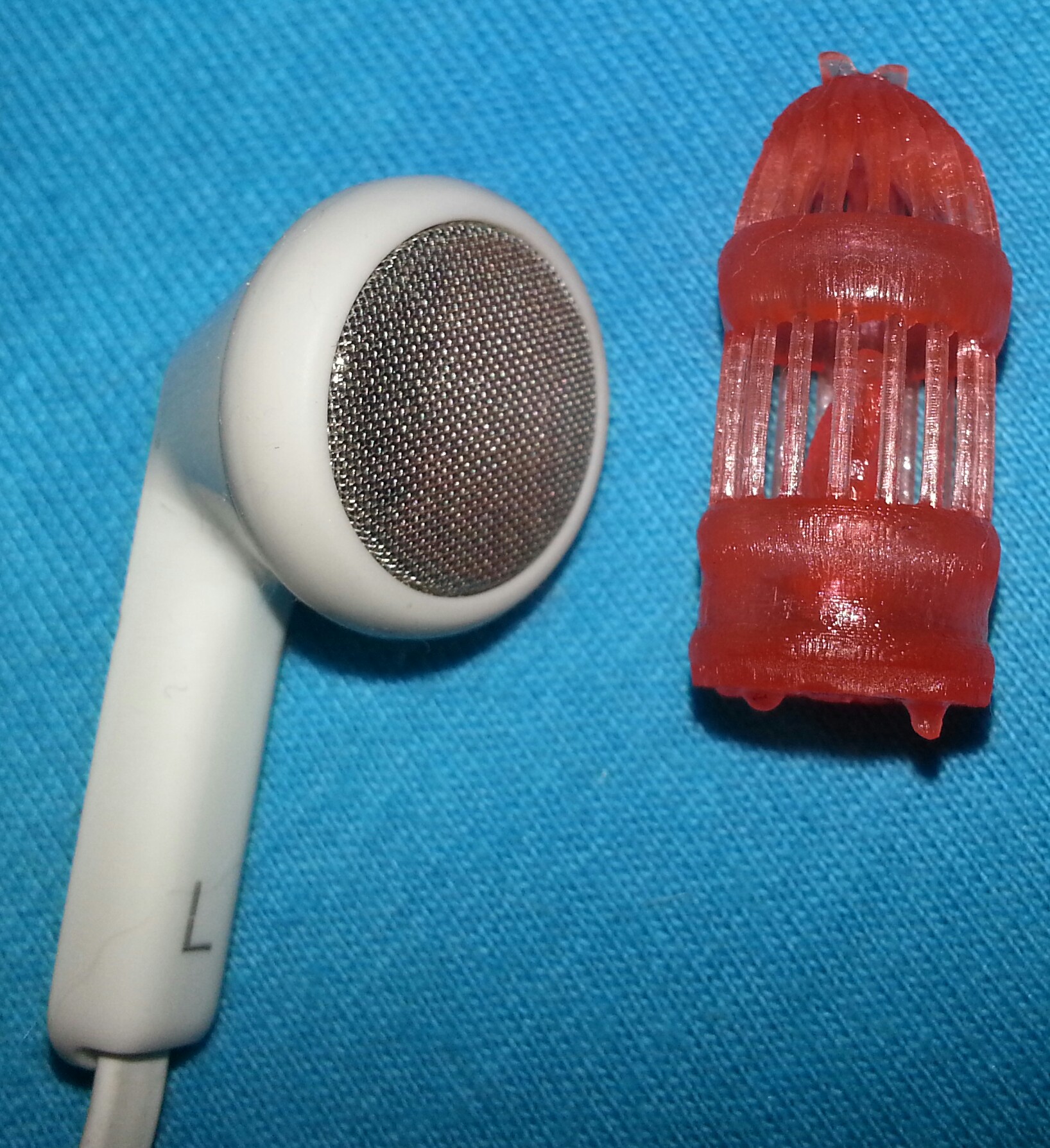

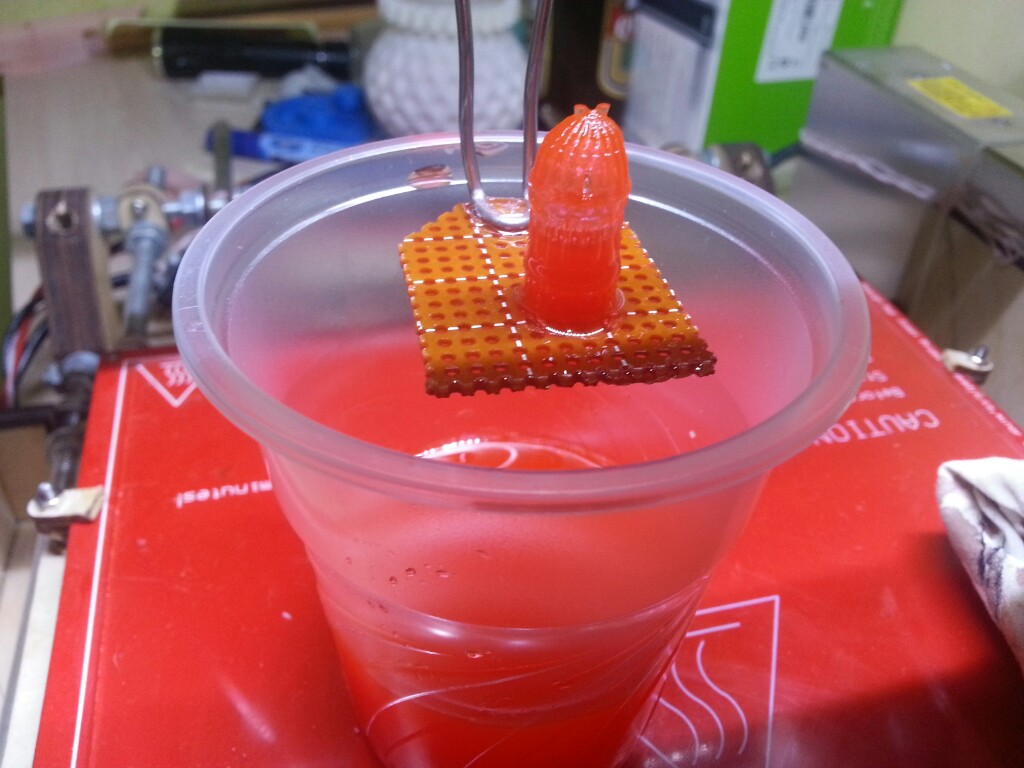

Вот допечатал первый блин. Слой 0,1 картинку с проектора по размеру не выставлял. Просто сфокусировал и все. Поэтому клетка вытянутая.
Видно что слои пересвечены и свет проникает вглубь туда куда не надо.

Ну и столик уперся в стаканчик и верхушка съехала.

Добавлено спустя 21 минуту 35 секунд:
Да блин, есть еще к чему стремиться
Вложения
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение the_fly » 27 окт 2014, 12:52

Я знаю, что некоторые специально на период settle вообще делают "затвор", что бы не засвечивало тогда, когда на секунду не полимеризируется.
По этому полагаю так у васех, хотя обратил внимание на это только с Вашего поста
the_fly

Сообщения: 265
Зарегистрирован: 25 апр 2013, 17:57

Re: Советы по DLP принтеру

Сообщение elshad66 » 27 окт 2014, 13:56

how_eee писал(а):Да блин, есть еще к чему стремиться


:good: есть прогресс
остается только откалибровать по высоте
по идеи на вертикальных столбиках не должны были видны слои,даже если и пересвечивает
а вертикальные что за полоски,?это наверно следы пикселей
какой размер рабочей зоны?
это какой полимер стандарт или литьевой?
деталь сфоткал после печати или после дополнительной досветки ?
после досветки полимер должен потемнеть
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 363
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Советы по DLP принтеру

Сообщение porex » 27 окт 2014, 16:13

Какой проектор используете, Acer P1173?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Советы по DLP принтеру

Сообщение how_eee » 27 окт 2014, 16:28

Асер п1500.
Откалибровал. Поле 125*70мм пока. Полимер стандарт, тоже пока. После печати включал проектор на макс белый и держал деталь минуту, поворачивая разными сторонами.
А про полоски пока вообще без понятия, до понимания процесса и всех факторов пока далеко.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение elshad66 » 08 ноя 2014, 18:47

ну как продвигается строительство принтера?
успехи есть?
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 363
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Советы по DLP принтеру

Сообщение how_eee » 09 ноя 2014, 16:17

Я уехал на месяц в отпуск. Еще 2недели без принтера.
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение porex » 19 ноя 2014, 09:09

Подскажите какой программой пользуетесь для нарезки модели и управлением принтером?
Как делаете калибровку по высоте и фокусировку?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону
