Советы по DLP принтеру

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Советы по DLP принтеру

Сообщение Zharv » 29 сен 2014, 22:36

3DPrinter писал(а):Можно и без кивка, но шансы сломать деталь в процессе отрыва значительно выше


Во как, даже не думал об этом :)
zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript

Re: Советы по DLP принтеру

Сообщение 3DPrinter » 29 сен 2014, 23:19

Zharv писал(а):
3DPrinter писал(а):Можно и без кивка, но шансы сломать деталь в процессе отрыва значительно выше


Во как, даже не думал об этом :)


Многие не думают и именно из-за этого в последствии переходят на ап ту даун

Качественный отрыв - это самый сложный аспект ДЛП 3Д принтера

есть разные технические решения.
активный кивок, пассивный кивок, слайдер, поворот, перекос.
На вопрос что лучше?
Ответ ХЗ. ИМХО слайдер по технологии В9 очень удачный.

помимо технологии отрывая еще важно иметь прозрачную и скользкую поверхность днища. А вот это уже совсем сложно.
Пока лучшее решение - это силгвард. Но силгвард, это долго, дорого и не на долго хватает, особенно при использовании агрессивных смол.
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Советы по DLP принтеру

Сообщение Zharv » 29 сен 2014, 23:42

3DPrinter писал(а):помимо технологии отрывая еще важно иметь прозрачную и скользкую поверхность днища. А вот это уже совсем сложно.


У меня в багажнике уже год катается антидождь, пшикнул, подождал немного и растер пока разводы не уйдут, 2-3 недели вода отлетает что дурная, может протестим? :D Хотя я и сам дома могу попробовать,там же главное что-бы на одну деталь хватило, а стоит он относительно не дорого

http://osago.ucoz.net/news/potrebitelsk ... 13-11-10-9

В свое время покупал этот шерон, был около 45 грн за флакон, уже год прошел, там еще пол банки, но запах ужас
zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript

Re: Советы по DLP принтеру

Сообщение 3DPrinter » 29 сен 2014, 23:49

Zharv писал(а):
3DPrinter писал(а):помимо технологии отрывая еще важно иметь прозрачную и скользкую поверхность днища. А вот это уже совсем сложно.


У меня в багажнике уже год катается антидождь, пшикнул, подождал немного и растер пока разводы не уйдут, 2-3 недели вода отлетает что дурная, может протестим? :D Хотя я и сам дома могу попробовать,там же главное что-бы на одну деталь хватило, а стоит он относительно не дорого

http://osago.ucoz.net/news/potrebitelsk ... 13-11-10-9

В свое время покупал этот шерон, был около 45 грн за флакон, уже год прошел, там еще пол банки, но запах ужас



тестили. не помогло.
А тестировать можно и проще.
Каплю полимера капнуть на поверхность и выставить на солнце, а через пару минут постарайтесь оторвать.
Для эталона сравнения держите кусочек силгварда. Если оторвется легче чем от силгварда - это оно

Добавлено спустя 1 минуту 27 секунд:
P.S. в любом случае для начала эксперимента легче будет строить ап ту даун
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Советы по DLP принтеру

Сообщение Sherkon » 01 окт 2014, 11:54

Для эталона сравнения держите кусочек силгварда

что это такое и где его найти?
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: Советы по DLP принтеру

Сообщение elshad66 » 01 окт 2014, 15:07

3DPrinter писал(а): Если детальней сформулируете запрос, то попробуем выпытать из производителя =)

интересует вот такой график выплавления полимера
https://www.asiga.com/media/main/files/ ... _us_en.pdf

3DPrinter писал(а): Можно и без кивка, но шансы сломать деталь в процессе отрыва значительно выше

я использую DC500
http://www.riogrande.com/Product/Digita ... 2#tabTopIS
за 2 года моих эксперементо ,ни разу поломок не было,т,к деталь после печати бывает гибкий
,сгибаеться как воск но не ломаеться (ну если не совсем сильно ,как кочергу шерлока хомса)
а после если под солнце или в уф камере досвечивать(как положено по инструкции) то покрепче


3DPrinter писал(а): Без ПК работает только Форм 1+

и мои принтеры :D
https://www.youtube.com/watch?v=xeg60UqotiM

Добавлено спустя 10 минут 26 секунд:
Sherkon писал(а):
Для эталона сравнения держите кусочек силгварда

что это такое и где его найти?


здесь

http://www.ebay.com/itm/Sylgard-184-Sol ... 0429284542

Добавлено спустя 2 часа 18 минут 4 секунды:
на ум пришла такая идея :roll: ,не знаю получиться или нет

допустим по зет стоит шпилька м6 шаг 1мм ,для сдвига на на 0,05 мм нужно 10 шагов
в нете есть прошивка для ардуино, где светодиод мигает нн-е количество раз при нажатии кнопки
если в проектор вставить фотодиод или фото резистор ,и прицепить его в место кнопки,в прошивке прописать мигнуть 10 раз ,и в место светодиода прицепить степ драйвера то,когда лампа в проекторе погаснет влючится ардуино, и подаст 10 степов ,и платформа поднимится,загорелась/ погасла ,еще 10 степов и т,д, пока не кончаться кадры
только вот не знаю на какие промежутки времени можно регулировать на проекторе смены кадров
а кадры можно выдрать из проги резчика и скинуть на флешку ,и воткнуть в проектор и таким образом избавиться от компа

подправьте если где то ошибаюсь
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 361
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Советы по DLP принтеру

Сообщение Zusul86 » 01 окт 2014, 21:55

elshad66 писал(а):когда лампа в проекторе погаснет.... а кадры можно выдрать из проги резчика и скинуть на флешку ,и воткнуть в проектор и таким образом избавиться от компа

Лампа в проекторе обычно вообще не гаснет, зеркала отклоняют поток... делают это синхронно с вращением колеса. На солнечной батарее напряжение выглядит примерно так http://fotkidepo.ru/?id=photo:873021 . Думаю не удастся добиться 100% заполнения... но не суть, если поставить аппаратный или программный фильтр, а в искомую последовательность картинок вставить черные кадры то должно работать.
Еще придется в угол картинки добавить некий маркер, который и будет светить на датчик. Иначе при малом заполнении кадра будет срабатываться...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Советы по DLP принтеру

Сообщение how_eee » 01 окт 2014, 22:08

Zusul86 писал(а): На солнечной батарее напряжение выглядит примерно так http://fotkidepo.ru/?id=photo:875575 .

Интересная картинка.

elshad66 писал(а):интересует вот такой график выплавления полимера
https://www.asiga.com/media/main/files/ ... _us_en.pdf

Вы уже пробовали ваш dc500 выжигать и лить? Поделитесь описанием процесса?
Автономность печати можно по-разному обеспечить. Можно написать прогу на малиновый пирог. CW на ней не запускается. Но лучше и проще всего купить планшет на винде. Они сейчас дешевые. Да и можно бу взять.
Вы хотите перейти на длп? Не устраивает скорость печати?
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение Zusul86 » 01 окт 2014, 22:12

how_eee писал(а):Интересная картинка.

Сменил ссыль на более наглядную.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Советы по DLP принтеру

Сообщение Zharv » 02 окт 2014, 01:13

Не, гасить лампу вообще не вариант, она же там газоразрядная. Вы как-то все сильно усложнили, если так хочется автономности то не забываем про пульт его можно запросто эмулировать ардуиной. Если у нас проектор может читать флешки, делаем нарезку детали и через одну кидаем черную картинку. Ардуинке нужно будет только засекать время и в нужный момент нажимать NEXT. Еще не забываем что у проекторов есть служебный разъем RS232, через него можно получить много инфы контроллером, но нужно мануалы рыть.
zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript

Re: Советы по DLP принтеру

Сообщение elshad66 » 02 окт 2014, 01:40

how_eee писал(а):Вы уже пробовали ваш dc500 выжигать и лить? Поделитесь описанием процесса?


отливаеться без проблем,
для литья из полимера отдельную маленькую печку собрал,с маленькой камерой 10х10х20см
2часа 180,4 часа 400 2 часа 750 и час 700-400,смотря какой металл

how_eee писал(а):Но лучше и проще всего купить планшет на винде.

а как к планшету подцепить проектор,на нем же нет видеовыхода

how_eee писал(а):Вы хотите перейти на длп? Не устраивает скорость печати?

маленький нормально печатает, в принципе устраивает,,вечером ставлю на печать ,утром готово
большой немножко кровь пьет,все никак не могу настроить на мелкие детальки,крупные печатает без проблем
то что на видео сеточка,это маленький принтер напечатал ,а большой дырки заливает
а длп хочу собрать просто из спортивного интереса,

how_eee писал(а):Можно написать прогу на малиновый пирог. CW на ней не запускается.


а это не понял,что за малиновый пирог ,и что такое CW
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 361
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Советы по DLP принтеру

Сообщение holomrn » 02 окт 2014, 01:47

elshad66 писал(а):
how_eee писал(а):Можно написать прогу на малиновый пирог.

а это не понял,что за малиновый пирог

RaspberryPi
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Советы по DLP принтеру

Сообщение elshad66 » 02 окт 2014, 02:04

Zusul86 писал(а):Еще придется в угол картинки добавить некий маркер, который и будет светить на датчик..

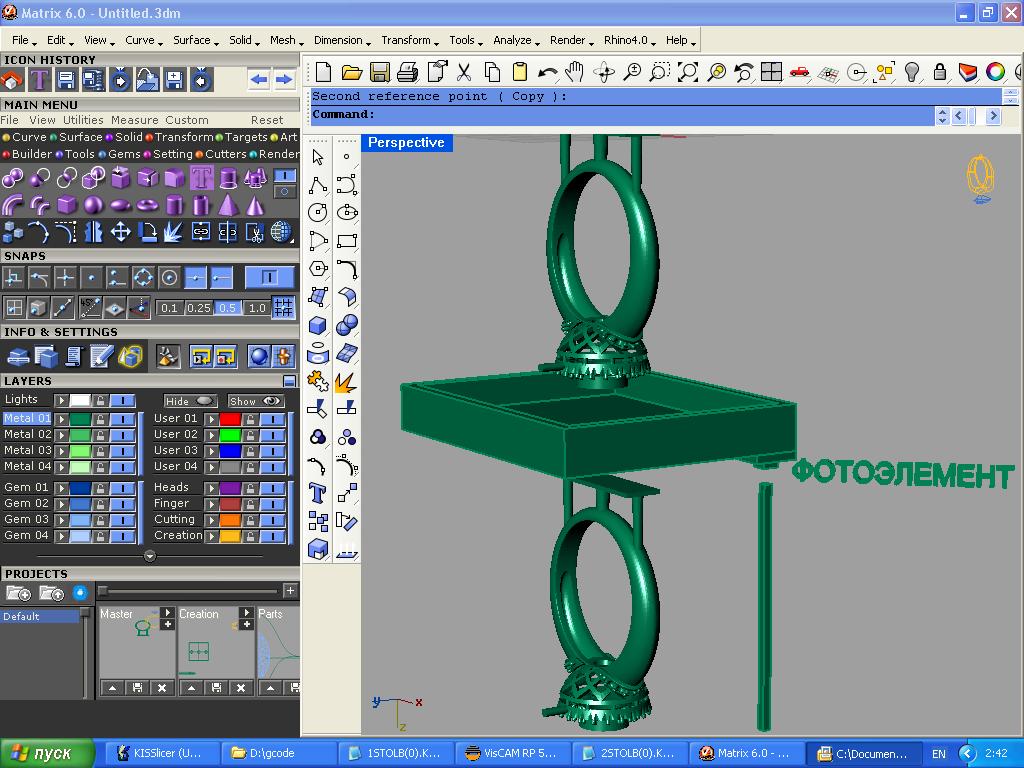

вот этот вариант думаю должен работать,угол под ванночкой закрыть чтоб полимер не засвечивался,и поставить фотоэлемент ,а при создании модели в угол поставить столбик
Вложения
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 361
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Советы по DLP принтеру

Сообщение how_eee » 02 окт 2014, 08:44

Вот вариант планшета http://ru.aliexpress.com/item/8-inch-VO ... 49173.html $180 hdmi порт имеется.
CW это прога Creation Workshop https://dl.dropboxusercontent.com/u/537 ... op_RC9.zip
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение Zharv » 02 окт 2014, 11:33

how_eee писал(а):Вот вариант планшета http://ru.aliexpress.com/item/8-inch-VO ... 49173.html $180 hdmi порт имеется.
CW это прога Creation Workshop https://dl.dropboxusercontent.com/u/537 ... op_RC9.zip


Я может и не прав но я сомневаюсь что на этом планшете запустится CW. Я про то что не во всех планшетах можно запускать произвольные екзешники, им доступны только приложения из маркета под плиточный интерфейс

zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript
