Советы по DLP принтеру

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Советы по DLP принтеру

Сообщение Zharv » 02 окт 2014, 23:09

а что за конструкция топ ту даун?

zharv.com
Аватара пользователя
Zharv

Сообщения: 235
Зарегистрирован: 22 окт 2013, 20:31
Откуда: Киев
прог. языки: ActionScript/JavaScript

Re: Советы по DLP принтеру

Сообщение elshad66 » 02 окт 2014, 23:23

а ну это то с чего я начинал 3 года назад,
http://www.instructables.com/id/Build-a ... phy-at-Ho/

только этот с пректором
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 361
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Советы по DLP принтеру

Сообщение Sergiv » 02 окт 2014, 23:38

Zharv писал(а):
Давайте лучше подумаем как сделать дно ванночки чтобы не тянуть силгард с ебэя. Доступными методами.

Нужно Sergiv пытать, у него наработки есть :)
forum107/topic12474-300.html#p294217
Я так понимаю ему сделали образец силиконизированной пленки.


это не силиконизированная плёнка. а фторопластовая, марки Ф-10. типа стоит 70 тыщ за кг, но её не продают (типа только по спец заказу и для специальных нужд) :good: могу дать контакты, хотя и гуглится она по названию легко

силиконизированную плёнку я как раз тестил недавно: http://rk-stud.ru/forum/viewtopic.php?f ... rt=30#p989
оооооочень понравилась. отделяется лучше чем от силгарда...

Добавлено спустя 2 минуты 4 секунды:
elshad66 писал(а): :D :D :D :D НУ -НУ попытайтесь ,так он вам все скажет,


что-то скажу, а что-то нет. могу ещё альтернативу предложить ) с липким слоем :roll: чтобы ко дну можно было приклеить. но мне не очень понравилась. если кому в питере надо, то могу напопробовать кусок отрезать. или сами можете купить в рекламной компании одной (форда называется)
rk-stud.ru
rk-stud.ru\forum
3D принтер и многое другое
Sergiv

Сообщения: 267
Зарегистрирован: 12 май 2013, 13:31
Откуда: http://rk-stud.ru/
Skype: Segriv
ФИО: Сергей

Re: Советы по DLP принтеру

Сообщение how_eee » 03 окт 2014, 17:46

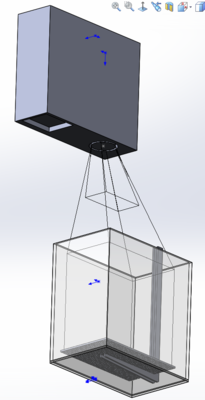

Начал чертить.
Подскажите как взаимодействует оргстекло (акрил) с полимерами? Планирую ванну и столик из него резать.
Вложения
Снимок экрана (28).png
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение 3DPrinter » 03 окт 2014, 19:08

how_eee писал(а):Начал чертить.
Подскажите как взаимодействует оргстекло (акрил) с полимерами? Планирую ванну и столик из него резать.

фотополимер после полимеризации въедается в акрил так, что потом не отодрать.
большинство ванночек делают из него
правда, есть мнение что попадание полимера на лазерный срез акрила может привести к появлению микротрещин. На форумах рекомендовали фрезеровать
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Советы по DLP принтеру

Сообщение igor2807 » 03 окт 2014, 21:20

В этой ветке собрались знатоки dlp и sla технологий . Может кто нибудь сделать краткое сравнение этих двух технологий, описать все плюсы и минусы ? Например точность , прочность , скорость печати, стоимость "тяжелых" расходников ( напрмер лампа в длп проекторе ) , и т.д и т.п.
igor2807

Сообщения: 61
Зарегистрирован: 27 сен 2013, 23:36

Re: Советы по DLP принтеру

Сообщение Sherkon » 07 окт 2014, 12:07

http://3dtoday.ru/industry/dlp-3d-printer-lumipocket-mozhno-poluchit-na-indiegogo-za-300-evro.html
интересная и простая конструкция, из акриловой трубы большего диаметра и никаких алюминиевых профилей.
И все же не могу понять как лучше делать с засветом сверху или снизу?
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: Советы по DLP принтеру

Сообщение Madf » 07 окт 2014, 13:17

раз (как понимаю) используется обычный проектор без доработок, то весь секрет в полимере)
Madf

Сообщения: 3141
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Советы по DLP принтеру

Сообщение 3DPrinter » 07 окт 2014, 18:27

Sherkon писал(а):И все же не могу понять как лучше делать с засветом сверху или снизу?

Легче сверху, правильней снизу.
Если первый принтер - делаем сверху, Если второй-третий - снизу.

Вот такая формула ;)
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Советы по DLP принтеру

Сообщение how_eee » 07 окт 2014, 18:34

Ну и почему же это правильней?
Бутерброд колбасой вниз тоже неправильно?
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение Sherkon » 07 окт 2014, 18:36

значит собираем с засветом снизу сразу)
мне просто не понравилось качество печати домашних принтеров с засветом сверху.
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: Советы по DLP принтеру

Сообщение TedBeer » 07 окт 2014, 19:10

ИМХО тут вопрос какую проблему вы считаете легче решить.
Засветка снизу - свету нужно пройти сквозь дно, которое должно быть всегда супер чистым и прозрачным для выбранной частоты полимеризации. Плюс за счет толщины дна возникает некоторое рассеяние и потеря очень мелких деталей. Плюс прилипание к дну, если у детали большая площадь, что может потребовать специальной механики подъема детали (не просто вверх, а качком в сторону)
Засветка сверху - вся деталь будет залита полимером, значит ванна должна быть достаточно глубокой, чтобы поместилась деталь целиком, полимера надо много, деталь надо будет промывать от полимера после извлечения, полимер надо будет сливать из ванны назад в другую емкость на хранение.
Аватара пользователя
TedBeer

Сообщения: 1127
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Советы по DLP принтеру

Сообщение how_eee » 07 окт 2014, 19:26

Полимера может быть мало. Заполняешь ванну раствором соли а сверху наливаешь полимер.
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Советы по DLP принтеру

Сообщение Sherkon » 07 окт 2014, 19:47

ИМХО тут вопрос какую проблему вы считаете легче решить


мне например главное высокое качество принта нужно и чтобы хорошо пропечатывались мелкие детали (как для ювелирки например) какой посоветуете?
Аватара пользователя
Sherkon

Сообщения: 86
Зарегистрирован: 15 мар 2013, 20:46
Откуда: Днепропетровск

Re: Советы по DLP принтеру

Сообщение TedBeer » 07 окт 2014, 19:56

how_eee писал(а):Полимера может быть мало. Заполняешь ванну раствором соли а сверху наливаешь полимер.

:good: Хороший трюк решающий часть проблемы.

Добавлено спустя 7 минут 10 секунд:
Sherkon писал(а):
ИМХО тут вопрос какую проблему вы считаете легче решить

мне например главное высокое качество принта нужно и чтобы хорошо пропечатывались мелкие детали (как для ювелирки например) какой посоветуете?

У меня тоже нет опыта пользования полимеров. Я только осветил проблемы, о которых я осведомлен из встреч на конференциях и из разных источников. Решать придется вам самому.
Ювелирка, по моему разумению, бывает разной. Штучное изготовление - это одно, а если хотя бы мелкая серия, то уже другое.
Для штучного, я бы выбрал вариант с засветкой сверху. К тому же он проще технически, а к более сложному с засветкой снизу всегда можно вернуться позже.
Аватара пользователя
TedBeer

Сообщения: 1127
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард
