roboforum.ru

В ближайших планах изготовление 3D принтера на базе DLP проектора Casio.
Возможно ли использование фотополимеров для производства печатей?
На рынке их великое множество по доступным ценам и с разными свойствами (в отличии от специализированных полимеров для 3d печати).

3DPrinter писал(а):Другой вопрос что делать после 7 часов печати... когда весь пигмент уже на дне. Как вариант использовать КЛИП или миксер =)

По сути это не есть проблема, все уже давно придумано. Есть добавки уменьшающие седиментацию пигмента, смогу если что дать на пробу немного, там возможно достаточно будет дозировка в 0,5%

Возможно ли использование фотополимеров для производства печатей?
На рынке их великое множество по доступным ценам и с разными свойствами (в отличии от специализированных полимеров для 3d печати).

Они рассчитаны на длину волны 320-360 нм и ничего у вас не выйдет.

у меня и на гальво принтере и на длп одна и та же прошивка репитер 0,91 + рампс 1,4

Zharv писал(а):По сути это не есть проблема, все уже давно придумано. Есть добавки уменьшающие седиментацию пигмента

а по подробнее можно про добавки? где можно их достать ? где применяются?

у меня фантоду литьевой + пигмент желтый макерджус, уже через 2 часа не много не выдерживаются размеры,
из за осаждения пигмента,для теста печатал столбик высотой 30мм, получался конус с разницой 0,2-0,15мм
для моих работ это очень много, диаметр зубцов на кольцах получаются меньше чем должно быть,приходиться рисовать с запасом
а вот с желтым полимером ec500 от envision все отлично,так как он при засветке мутнеет и не пропускает уф лучи
и пересвет не происходит,даже боковые отврстия 0,2мм выходят идеально круглыми, и нормально отливаеться ,но оч дорогой

видео моего длп принтера
здесь 4 архива 3dprinter
http://moemesto.ru/elshad6666/all/
1-4 архива
и здесь и 4 архива
http://moemesto.ru/elshad666/all/
5-8
для просмотра скачать все 8 архивов в одну папку и распаковать


кста ванночка из стекла от сканера,уф пропускает ,печатает нормально,на галво и длп
принтер на гальво здесь
https://www.youtube.com/watch?v=xeg60UqotiM

Что-бы много не писать почитайте про диспергаторы например в этой пдф http://snab.ru/lkm/02/05.pdf

По личному опыту скажу что добавив 0,3% в смесь я добился уменьшения скорости оседания на порядок. Проблема в том что этим вопросом должны заниматься не конечные потребители т.к стоят составы около 20 евро, а мин фасовка килограмм 20

ЗЫ: Сразу скажу что добавлял я в свои продукты и это не уф смола, но это не суть важно т.к их достаточно много и под разные основы включая уф лаки и краски.

how_eee писал(а):Хорошие результаты. Вот моё. Слой 0.03, полимер от sergiv с пигментом из строительного магазина.

Интересно было бы узнать, каковы результаты с системой flexvat? И вообще, что нового. Заканчиваю свои DLP принтер и стою перед выбором. Спасибо.

Парни, вопрос! На каком уровне по оси Z нужно выставлять выключатель STOPEND и Соответственно какой нижний уровень плиты внутри ванночки?

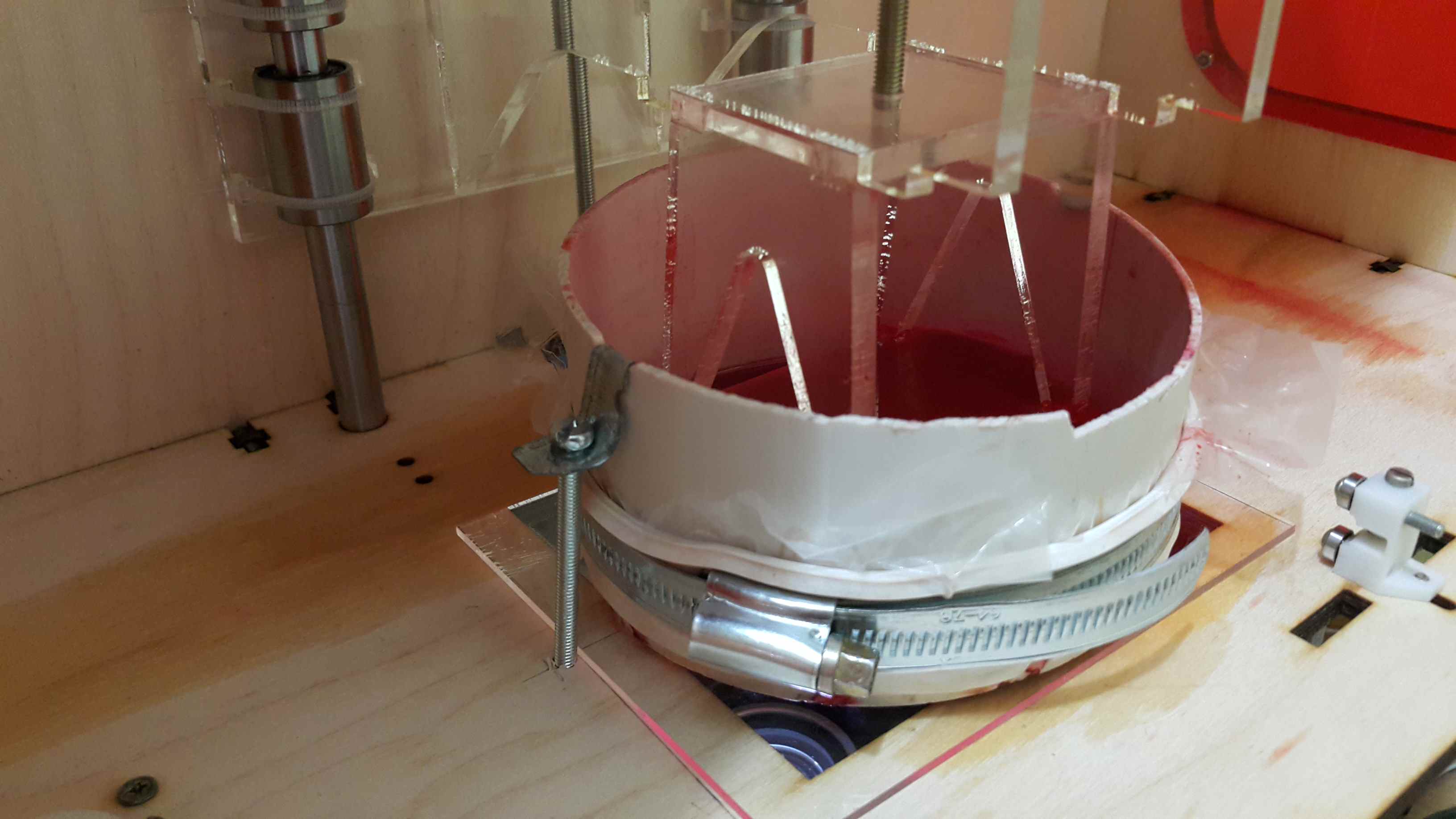

Система флексват работает отлично. Ничего лучше и не надо. Долговечное покрытие. Хватает на сотню отпечатков и больше, если все делать правильно. Силгард теперь у меня тоже валяется без дела.

Стоп енд ставить внизу. Плиту до упора ко дну. У меня его вообще нет. Сделал метку на шпильке и выставляю по ней.

how_eee писал(а):Система флексват работает отлично. Ничего лучше и не надо. Долговечное покрытие. Хватает на сотню отпечатков и больше, если все делать правильно. Силгард теперь у меня тоже валяется без дела.

Спасибо за ответ. Чувствую, что и у меня Силгард будет стоять без дела. Только на первые тесты, т.к. ванночка уже сделана.
Выписал Dupont FEP Film .005″, буду делать еще одну ваночку . А у вас под "феп" есть акрил или может, что-то другое для не прогибания пленки?

how_eee писал(а):

Стоп енд ставить внизу. Плиту до упора ко дну. У меня его вообще нет. Сделал метку на шпильке и выставляю по ней.

Т.е. Спускаешь плиту на дно до упора, и после этого ставишь стопэнд, я правильно понял?

У меня акрил, но лучше стекло . Именно для непрогибания вниз. Вверх прогибается, вниз нет.

а для тех кто в танке, можно про флекс ват поподробнее? как это работает и где почитать-посмореть, гугл не отключили но всё же ткните носом:)

Привет! Вот ссылка для ознакомления ...
http://www.buildyourownsla.com/forum/viewtopic.php?f=16&t=1584

Насколько сильно необходимо натягивать эту пленку и какую лучше брать толщину?

У меня плёнка 0.05. Натягивать как барабан, настраивать на ноту фа.

Дядь Коля, спасибо, ушел изучать

Добавлено спустя 9 минут 48 секунд:
Жень, спасибо за тему в целом, в очередной раз задумался о постройке ДЛП, в этот раз ты меня подталкнул уже 100 пудово
