Тонкости и нюансы работы с АБС

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Тонкости и нюансы работы с АБС

Сообщение pkm » 23 авг 2015, 18:45

Добрый день, печатаю несложные довольно большие детальки из АБС, для повышения производительности ставлю толщину слоя 0.4мм, ширину 0.5мм, заполнение 15-20%, стол 100-110 градусов, хотэнд 215-225. Получается относительно нормально, только проваливается инфилл и в результате некрасивый верх.
Вроде при печати 0.2-0.3мм такого нет.
В данном сkучае печатал из Simplify3D.
Похоже, что большой объем горячего пластика просто не успевает застывать.
Есть какие-то рецепты, желательно без потери производительности?
Последний раз редактировалось pkm 23 авг 2015, 19:04, всего редактировалось 2 раз(а).
pkm

Сообщения: 16
Зарегистрирован: 07 авг 2015, 21:48

Re: Тонкости и нюансы работы с АБС

Сообщение Gorky01 » 23 авг 2015, 18:56

Увеличить толщину крышки, увеличить плотность заполнения. Если первый сплошной слой реально прям провисает внутрь, то увеличить скорость, а если на этом слое нити рвутся и образуют комки, из-за которых следующие слои ложатся неровно и получаются выпуклости или даже как бы открытые кратеры, то скорость надо уменьшить.
Gorky01

Сообщения: 45
Зарегистрирован: 11 фев 2015, 11:43
Откуда: Нижний Новгород

Re: Тонкости и нюансы работы с АБС

Сообщение pkm » 23 авг 2015, 19:10

Спасибо, буду пробовать скорость увеличивать. В крышке 3 слоя, можно 4 поставить.
Провисает, не рвется. Есть фото, но мало что видно на белом пластике.
Пробовал температуру уменьшить до 215, не помогает... дальше уменьшать - схватываться перестанет.
Есть параметр Infill extrusion width, логично его до 50-60% уменьшить... но это увеличит время печати.
pkm

Сообщения: 16
Зарегистрирован: 07 авг 2015, 21:48

Re: Тонкости и нюансы работы с АБС

Сообщение Gorky01 » 23 авг 2015, 19:13

Про это не знаю. С Simplify3D не работал.
Gorky01

Сообщения: 45
Зарегистрирован: 11 фев 2015, 11:43
Откуда: Нижний Новгород

Re: Тонкости и нюансы работы с АБС

Сообщение SDimok » 09 сен 2015, 08:00

Купил катушку пластика BestFilament(1.75 оранжевый ABS). Катушка закрыта в пакет с клипом, положен селикагель.
Пытаюсь определиться с температурой.

При 230 С из сопла лезет нитка вся в пузырях, неровная (вся шершавая) и ломкая. При 200 С идет нитка идеальная глянцевая. Но при такой температуре вязнет экструдер. Начинает грызть пластик.
Оставил на сутки кусок прутка вне пакета - он начал ломаться.

Вроде как BestFilament многие хвалят.

Просушивать в духовке что ли?
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Тонкости и нюансы работы с АБС

Сообщение Revenger » 10 сен 2015, 01:59

Я печатаю бестфиламентом на 218-225гр (но у всех эта температура своя). Попробуй просушить.. Я не подумав оставил катушку около принтера, через пару дней началось... потрескивание и, как следствие, пропуски нити.
У тебя на 230 пластик закипает похоже. Ищи золотую середину между скоростью и температурой.

Добавлено спустя 2 минуты 42 секунды:
pkm писал(а):Добрый день, печатаю несложные довольно большие детальки , заполнение 15-20%, стол 100-110 градусов, хотэнд 215-225. Получается относительно нормально, только проваливается инфилл и в результате некрасивый верх.

При таком заполнении на больших поверхностях сложно парой слоёв закрыть эту "решётку". Тем более, что симплифай её делает похабно, как-то тупо и нить часто еще и рвёт, получаются пропуски. Лучше увеличить заполнение, чем увеличивать кол-во верхнего слоя. То на то и выходит, а эстетика лучше.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Тонкости и нюансы работы с АБС

Сообщение SDimok » 06 ноя 2015, 04:53

Всю голову сломал уже:)

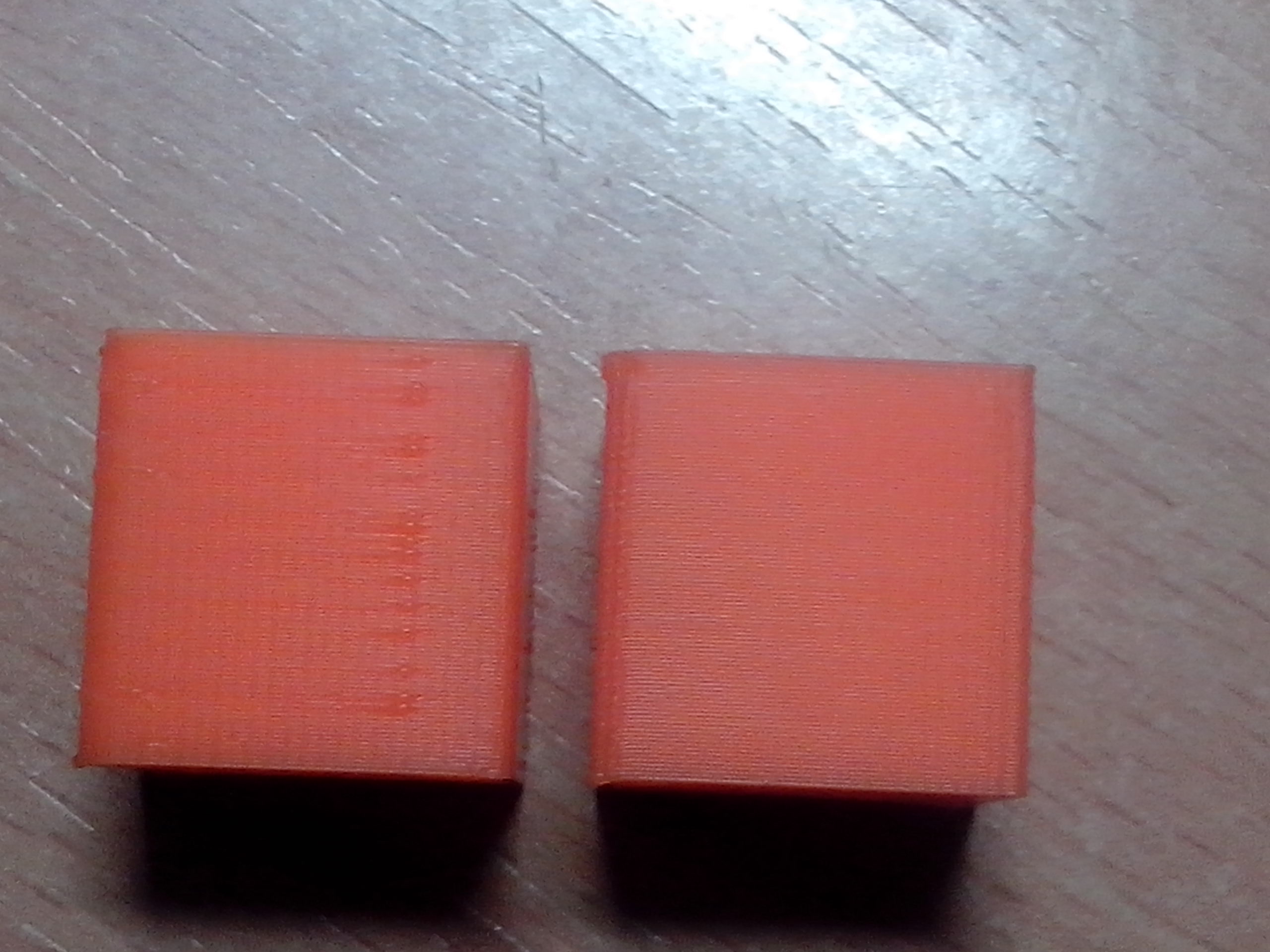

Вот такие 2 тестовых кубика
На правом переход на следующий слой в одном месте (небольшой шов в углу кубика)
А на левом позиция выбирается случайным образом.
Не могу победить наплывы.
Длину ретракта менял, скорость ретракта крутил.
Ускорения менял.
Визуально при печати, на том месте где наплыв, сопло приостанавливается (такое ощущение, что подвисает).
Калигатором тесты ретракта делал, в тестах все идеально.

Эктсрудер не боуден. Директ драйв с редуктором 1/6.5
Вложения
Последний раз редактировалось SDimok 21 ноя 2015, 14:45, всего редактировалось 2 раз(а).
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Тонкости и нюансы работы с АБС

Сообщение Сираж » 06 ноя 2015, 10:42

SDimok писал(а):Всю голову сломал уже:)
Вот такие 2 тестовых кубика
На правом переход на следующий слой в одном месте (небольшой шов в углу кубика)
А на левом позиция выбирается случайным образом.
Не могу победить наплывы.
Длину ретракта менял, скорость ретракта крутил.
Ускорения менял.
Визуально при печати, на том месте где наплыв, сопло приостанавливается (такое ощущение, что подвисает).
Калигатором тесты ретракта делал, в тестах все идеально.

Эктсрудер не боуден. Директ драйв с редуктором 1/6.5


Была подобная проблема, ось Z заедала
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Тонкости и нюансы работы с АБС

Сообщение abuharsky » 06 ноя 2015, 11:53

какой слайсер?
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Тонкости и нюансы работы с АБС

Сообщение SDimok » 06 ноя 2015, 12:50

abuharsky писал(а):какой слайсер?

Slic3r 1.2.9

Добавлено спустя 2 минуты:
Сираж писал(а):Была подобная проблема, ось Z заедала


Посмотри на правый кубик, там точно не похоже, что ось заедает.
Просто там все подтеки в шов ушли.
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Тонкости и нюансы работы с АБС

Сообщение Myp » 06 ноя 2015, 16:00

SDimok писал(а):Не могу победить наплывы.
Длину ретракта менял, скорость ретракта крутил.
Ускорения менял.

посмотри какой джерк в прошивке, возможно стоит увеличить.

а скорость ретракта всегда ставь максимум, сколько позволяет твой экструдер.
слишком длинный ретракт тоже плохо, сопло слишком долго стоит на одном месте, пока пруток вытягивается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Тонкости и нюансы работы с АБС

Сообщение unigenum » 06 ноя 2015, 16:45

Myp писал(а):
SDimok писал(а):а скорость ретракта всегда ставь максимум, сколько позволяет твой экструдер.

не всегда полезно. при слишком большой скорости ретракта будет рваться "поршень" внутри сопла, и капля втягиваться не будет. аналогично попытке набрать густого сиропа в шприц, если слишком быстро дернуть, поршень сорвется. я уже напоролся на такой косяк, когда искал максимальные возможности своего экструдера. долго кумекал над такими чудесами, другого объяснения не придумал.
в общем, не стоит ударяться в крайности.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Тонкости и нюансы работы с АБС

Сообщение Revenger » 06 ноя 2015, 17:23

Точно. Скорость ретракта не главное и порой вредно. Тоже проверил "на себе".
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Тонкости и нюансы работы с АБС

Сообщение SDimok » 21 ноя 2015, 14:46

SDimok писал(а):Всю голову сломал уже:)
Вот такие 2 тестовых кубика
На правом переход на следующий слой в одном месте (небольшой шов в углу кубика)
А на левом позиция выбирается случайным образом.
Не могу победить наплывы.
Длину ретракта менял, скорость ретракта крутил.
Ускорения менял.



Проблему решил:
Retraction Length - втягивает пластик в сопло при ретракте на заданную длину,
а после ретракта возвращает столько же обратно, что бы сопло к моменту печати
не было пустым.
Extra lenght on restart - это добавка после ретракта к значению Length.

Так вот:
после ретракта в сопло возвращалось слишком много пластика, и получалась переэкструзия в начале слоя.
Решил просто :) указал в Extra lenght on restart отрицательное число -0.1
Вложения
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Тонкости и нюансы работы с АБС

Сообщение Пяткин » 21 ноя 2015, 18:07

unigenum писал(а):
Myp писал(а):
SDimok писал(а):а скорость ретракта всегда ставь максимум, сколько позволяет твой экструдер.

не всегда полезно. при слишком большой скорости ретракта будет рваться "поршень" внутри сопла, и капля втягиваться не будет. аналогично попытке набрать густого сиропа в шприц, если слишком быстро дернуть, поршень сорвется. я уже напоролся на такой косяк, когда искал максимальные возможности своего экструдера. долго кумекал над такими чудесами, другого объяснения не придумал.
в общем, не стоит ударяться в крайности.

+100
А какая скорость подъема и опускания у тебя выставлены в настройках?
Пяткин

Сообщения: 163
Зарегистрирован: 27 ноя 2013, 15:09
