Тонкости и нюансы работы с АБС

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Тонкости и нюансы работы с АБС

Сообщение abuharsky » 28 авг 2014, 13:49

Доброго дня.

В общем, ситуация такая, с PLA вроде как попроще работать, обдув можно включать чуть ли не на максимум, усадки почти нет, слои не расходятся.
А вот с АБС не прокатывает, если обдув вообще не использовать, то края не ровные(особенно выпирающие или угловые), если обдув чуть-чуть включить - переменный успех, если обдув сильнее сделать - вообще вся деталь по слоям расходится или же от кровати отходит и скругляется до безобразия. О мостах вообще молчу.

Собственно, кто прокачал свой "ДЗЭН" для решения этих проблем(я также привел свои решения, которые нашел в интернете или выявил на собственном опыте):

1) как с АБС распечатать с хорошими краями,углами?
поддержка по всем краям, свисающим, выпирающим и прочим частям.
- Не всегда хорошо, порой в некоторых местах сложно избавиться от поддержки.

2) как распечатать мосты так, чтобы первые перекрывающие слои не "шелушились"?
опять же для печати мостов только поддержка поможет, либо включение обдува только для этого конкретного слоя.
- Не всегда хорошо, сложно избавиться от поддержки, кратковременный обдув в этом месте затронет и другие части детали - расслоение неизбежно.

3) как избежать расхождения слоев при печати больших изделий?
пока только удалось выяснить что в этом случае поможет только медленная скорость и внешний корпус для всего принтера, который сохранит равномерный нагрев внутреннего пространства на время печати.



Кроме того, появляются мысли о создании механизма точечного обдува, например, когда к соплу с двух сторон подведены две трубки, в первую воздух дует, а из второй воздух выкачивается наружу, это может уменьшить нежелательный обдув. Пока в разработке.


А что вы скажете, коллеги?
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Тонкости и нюансы работы с АБС

Сообщение abuharsky » 29 авг 2014, 15:26

Попробовал сделать следующее: АБС, 250'C, скорость 50 мм/с(то есть медленно), обдув со 2го слоя на максимум.
Идея в следующем: обдув почти с самого начала(после подложки конечно же) включен на максимум, это должно обеспечивать равномерное остывание всего напечатанного пластика.

Запустил в печать фигурку оленя, она среднего размера и содержит мелкие части - рога.

прогресс 30% - пока все "идеально", слой к слою, края ровные, поддержки "четкие", все как и должно быть.

оригинал

Добавлено спустя 1 час 16 минут 43 секунды:
На удивление - сработало, никаких расслоений, все ровно


оригинал


оригинал
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Тонкости и нюансы работы с АБС

Сообщение ales2k » 29 авг 2014, 18:00

Давно сделал обдув компрессором - Обдув кроме 1 слоя всегда 100%. Печатаю всегда с перегревом пластика и скоростями 120мм в сек по Х и Y. Подача 1.75 до 50 мм в сек. Мостики до 4 см длиной печатаются точно как в модели.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Тонкости и нюансы работы с АБС

Сообщение abuharsky » 29 авг 2014, 21:02

ales2k писал(а):Давно сделал обдув компрессором - Обдув кроме 1 слоя всегда 100%. Печатаю всегда с перегревом пластика и скоростями 120мм в сек по Х и Y. Подача 1.75 до 50 мм в сек. Мостики до 4 см длиной печатаются точно как в модели.


Перегрев не всегда хорошо- пластик деградирует.
А из-за такого обдува у вас не ощущается того, что слои хуже склеиваются друг с другом?
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Тонкости и нюансы работы с АБС

Сообщение whale » 29 авг 2014, 23:37

Олень не показатель, напечатайте большую кружку или вазу.
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Тонкости и нюансы работы с АБС

Сообщение abuharsky » 30 авг 2014, 00:52

whale писал(а):Олень не показатель, напечатайте большую кружку или вазу.



тоже уже подумал об этом, сделаю в ближайшее время.

Сегодня печатал коробку, 5х5х5 см - никаких проблем, единственное, пришлось добавить юбку(brim), иначе все время отклеивается от каптона.
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Тонкости и нюансы работы с АБС

Сообщение 3DPrinter » 30 авг 2014, 14:43

ales2k писал(а):Давно сделал обдув компрессором - Обдув кроме 1 слоя всегда 100%. Печатаю всегда с перегревом пластика и скоростями 120мм в сек по Х и Y. Подача 1.75 до 50 мм в сек. Мостики до 4 см длиной печатаются точно как в модели.


все равно не могу сам понять почему объективно обдув компрессором выходит лучше вентилятора. В чем-то же есть секрет.
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Тонкости и нюансы работы с АБС

Сообщение ales2k » 30 авг 2014, 21:49

Отвечу сразу всем

Я думаю потому что точный холодный поток воздуха от компрессора и куда надо.
Пластик не деградирует я же до 260 не грею 210-250 указано производителем пластика.
Перегрев наоборот у меня лучше спекает слои, изделие получается прочнее.

http://www.thingiverse.com/make:91049
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Тонкости и нюансы работы с АБС

Сообщение abuharsky » 31 авг 2014, 03:03

ales2k писал(а):Отвечу сразу всем

Я думаю потому что точный холодный поток воздуха от компрессора и куда надо.
Пластик не деградирует я же до 260 не грею 210-250 указано производителем пластика.
Перегрев наоборот у меня лучше спекает слои, изделие получается прочнее.

http://www.thingiverse.com/make:91049



Не очень понятно, что значит обдув компрессором, сделаете фото?
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Тонкости и нюансы работы с АБС

Сообщение ales2k » 31 авг 2014, 12:52

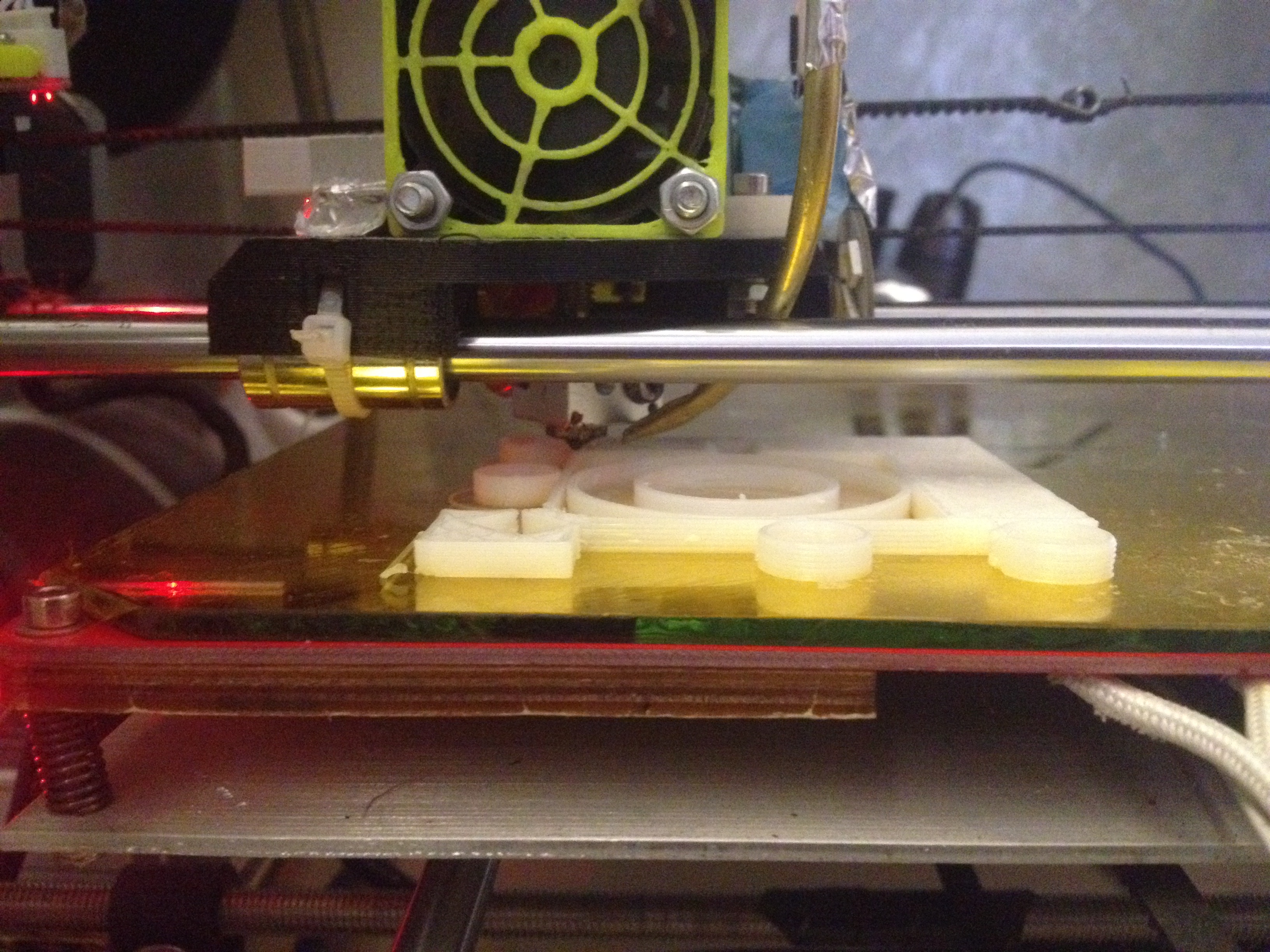

Фото прямо на горячую.

С мобилы, так что качество не очень.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Тонкости и нюансы работы с АБС

Сообщение Zakatnyi » 31 авг 2014, 21:58

А сам компрессор можно?
Последний раз редактировалось Zakatnyi 01 сен 2014, 10:37, всего редактировалось 1 раз.
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: Тонкости и нюансы работы с АБС

Сообщение ales2k » 31 авг 2014, 22:51

У меня простой от аквариума долгое время стоял
. Потом подвернулся помощнее http://www.aliexpress.com/item/LF-2208P ... 65153.html. Сейчас стоит он - вообще замечательно.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Тонкости и нюансы работы с АБС

Сообщение 3DplastNet » 08 сен 2014, 00:45

ales2k писал(а):Фото прямо на горячую.

С мобилы, так что качество не очень.


А как спекаются слои при толщине стенки (периметра) 2-3 горизонтальных слоя?
Как правило большие проблемы с деламинацией возникают когда печатается тонкий периметр, без заливки.
Аватара пользователя
3DplastNet

Сообщения: 9
Зарегистрирован: 08 сен 2014, 00:07
Откуда: Киев

Re: Тонкости и нюансы работы с АБС

Сообщение ales2k » 09 сен 2014, 20:30

Температуру ставлю в зависимости от текучести пластика. Хорошо видно как давится экструдером. Давно думаю сделать измеритель тока на контролере движка экструдера, чтобы находить самый оптимал.

Если реально перегревать, то стенка конечно будет деламинироваться, но тут еще от скорости зависит, если стенку печатать не на 100мм/с а на 60, то уже будет держаться.
Мне встречался АБС для которого и 220-230 много.
Предпочитаю не окрашеный ABS, для моих задач наиболее подходит.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Тонкости и нюансы работы с АБС

Сообщение Dimon372 » 15 сен 2014, 11:21

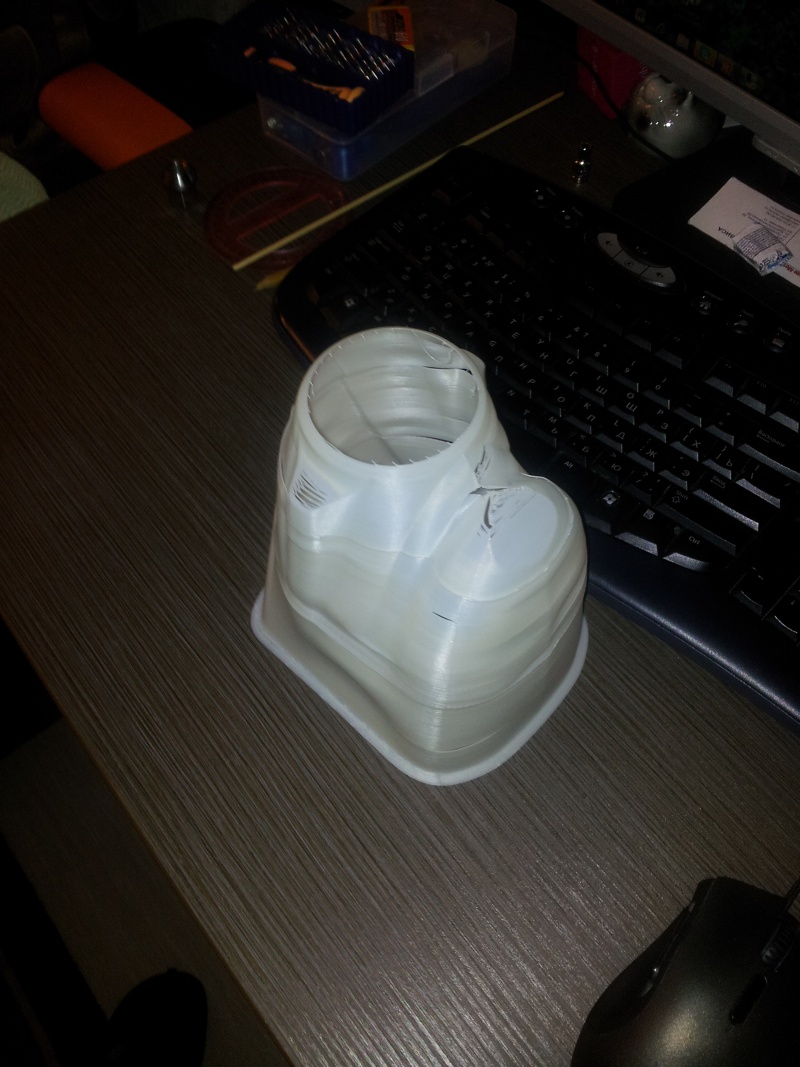

Пробовал напечатать ABSом большую деталючу в режиме Spiral Vase и как ее бедную всю повело...

Собственно вопрос, можно ли напечатать большую высокую стенку в 1 периметр без искажений?
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург
