Тонкости и нюансы работы с АБС

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Тонкости и нюансы работы с АБС

Сообщение icehardy » 10 фев 2015, 17:43

если другой пластик нормально печатается, то может быть этот просто застревает и потом выплевывается такими наплывами
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Тонкости и нюансы работы с АБС

Сообщение Сираж » 10 фев 2015, 22:56

Revenger писал(а):Г-код не смотрел, но сохранил.. куда смотреть? На смену слоя? И что там должно быть? Я не видел в каком месте это было, т.к. поставил и ушел баинькать.

Добавлено спустя 4 минуты 2 секунды:
icehardy писал(а):может быть ускорения неправильно настроены
у меня из-за этого были такие наплывы, в местах где ни ретрактов, ни стыков слоя
и еще заметил, прошивал несколько раз подряд, и друг началось такое, хотя ничего особенно не менял
очистил EEPROM, залил снова прошивку, и стало всё хорошо

Так на пластике другого цвета такого небыло. Ну на смене слоя были небольшие пимпочки, но реально не обратил бы внимания, а тут просто ужас. Думал, что это когда сопло гоняло от детали к детали, но эти петли и выше первой детали, до самого верха на второй.

У меня было подобное,капля периодически образовывалась в начале слоя, на кисслайсере отрегулировал подачу + выставил одинаковые скорости перемещения, печати и destring
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Тонкости и нюансы работы с АБС

Сообщение Myp » 03 мар 2015, 16:37

печатаю соплом 0.5 и толстыми слоями, по причине низкой скорости принтера.
для интересу заглянул в Г-код, ужаснулся автоматически вибираемой ширине экструзии местами доходящей до 0.8
в сликере ограничил ширину экструзии в 0.5 мм, детализация ощутимо повысилась.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Тонкости и нюансы работы с АБС

Сообщение ales2k » 03 мар 2015, 16:52

Сираж писал(а):
Revenger писал(а):Г-код не смотрел, но сохранил.. куда смотреть? На смену слоя? И что там должно быть? Я не видел в каком месте это было, т.к. поставил и ушел баинькать.

Добавлено спустя 4 минуты 2 секунды:
icehardy писал(а):может быть ускорения неправильно настроены
у меня из-за этого были такие наплывы, в местах где ни ретрактов, ни стыков слоя
и еще заметил, прошивал несколько раз подряд, и друг началось такое, хотя ничего особенно не менял
очистил EEPROM, залил снова прошивку, и стало всё хорошо

Так на пластике другого цвета такого небыло. Ну на смене слоя были небольшие пимпочки, но реально не обратил бы внимания, а тут просто ужас. Думал, что это когда сопло гоняло от детали к детали, но эти петли и выше первой детали, до самого верха на второй.

У меня было подобное,капля периодически образовывалась в начале слоя, на кисслайсере отрегулировал подачу + выставил одинаковые скорости перемещения, печати и destring


Помоему это вытекающий пластик во время подъема сопла, при смене слоя.
Гдето есть галка делать ретракт при смене слоя.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Тонкости и нюансы работы с АБС

Сообщение Revenger » 03 мар 2015, 16:52

А как это ограничивается? В смысле ширины экструзии.
Вроде параметр ширины видел, но чтобы ограничить.. не знаю как там на ангельском разобрать (помощь быстро пропадает всплывающая).
И такие же наплывы в симплифай3д, в евойном слайсере.. И чаще всего именно если тве выступающие части, то это всё напротив друг друга. Возможно ретракт как-то надо настраивать, но не соображу как, т.к. вроде отключение экструзии ставлю перед сменой слоя (в симплифай такой пункт знаю где), но крутить по немногу - не вижу разницы, а крутить по многу как-то жалко упороть детальку.

п.с. а ретракт при смене слоя конечно включен.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Тонкости и нюансы работы с АБС

Сообщение AndreyA » 03 мар 2015, 18:33

Revenger писал(а):А как это ограничивается? В смысле ширины экструзии.

В Simplify3d как раз токи есть задание ширины, Extrusion Width можно выбрать как в автомате так и ручками, если задана маленькая ширина то прога ругнётся, что соотношение высоты к ширине должно быть не менее 1,2.
FF Creator, Wanhao D7Plus
AndreyA

Сообщения: 172
Зарегистрирован: 24 июл 2014, 01:11
Откуда: Uzbekistan, Tashkent
Skype: andreyam

Re: Тонкости и нюансы работы с АБС

Сообщение Revenger » 03 мар 2015, 19:23

А-а.. ну так это да, используется. Я думал может что еще интересное есть )) Чтобы более "интуитивно понятно" было.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Тонкости и нюансы работы с АБС

Сообщение stepmotor » 05 мар 2015, 10:58

не туда написал :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Тонкости и нюансы работы с АБС

Сообщение Mobyus » 05 мар 2015, 18:37

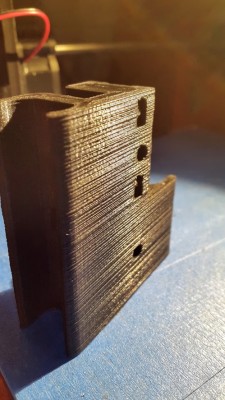

Привет подскажите как добиться более ровной поверхности по периметру
Вложения
Mobyus

Сообщения: 4
Зарегистрирован: 01 мар 2015, 00:05
Откуда: Москва
ФИО: Руслан Юсупов

Re: Тонкости и нюансы работы с АБС

Сообщение Revenger » 06 мар 2015, 00:27

Вряд ли это относится к тонкостям именно АБС.
Это как минимум проблема в механике, точнее некий расколбас из-за шпилек. По крайней мере у меня, при простом выравнивании шпильки (была дугой) существенно улучшилась поверхность. А дополнительных рецептов на форуме полно и без того.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Тонкости и нюансы работы с АБС

Сообщение ales2k » 06 мар 2015, 11:13

Очень похоже на кривые шпильки, или пережаты гайки на шпильках, также может быть проблема подачи пластика.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Тонкости и нюансы работы с АБС

Сообщение Mobyus » 06 мар 2015, 15:17

ales2k писал(а):Очень похоже на кривые шпильки, или пережаты гайки на шпильках, также может быть проблема подачи пластика.

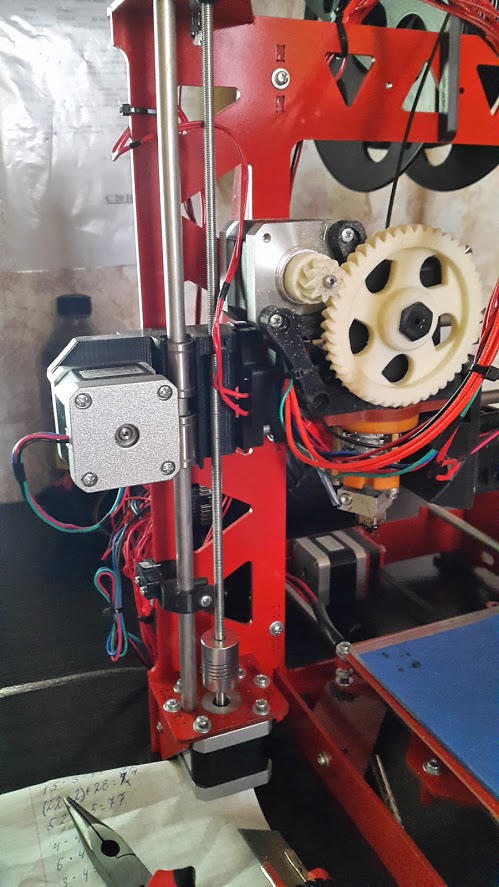

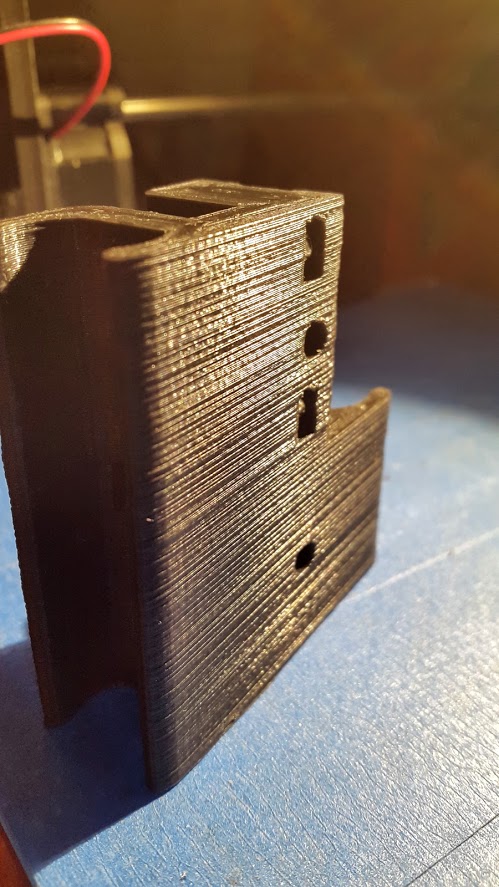

Сомневаюсь что из-за шпилек, даже если бы они были кривые, вести головку не позволит сама конструкция принтера.
А то вы имеете ввиду под проблемой подачи пластика? Механика или на программном уровне?
Вложения
Mobyus

Сообщения: 4
Зарегистрирован: 01 мар 2015, 00:05
Откуда: Москва
ФИО: Руслан Юсупов

Re: Тонкости и нюансы работы с АБС

Сообщение ales2k » 06 мар 2015, 16:00

*Если шпильки во время вращения визуально качаются из стороны в сторону - значит есть пермещения как минимум равные выбираемому люфту в линейных подшпниках.
*По подаче может быть пластик с изменением диаметра нити, разные слои соответственно получаются с разной подачей. Нпример 1,75+-0,1mm это больше 5 % и точно будут видны волны по слоям.
*Программно обычно все нормально.

P/S Проверка калибровки подачи тоже не лишнее дело.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Тонкости и нюансы работы с АБС

Сообщение Revenger » 06 мар 2015, 20:27

Не вижу в конструкции принтера ничего, что может на 100% исключить колебания экструдера из-за неровности шпильки. Даже не особо видимое на глаз биение может создавать некие неприятности.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Тонкости и нюансы работы с АБС

Сообщение Revenger » 07 мар 2015, 01:11

Где-то читал про рекомендацию распечатать шестигранник, чтобы увидеть косяки при ускорении.
Распечатал. Куда смотреть и как изменить?
Есть небольшие наплывы на углах (фото днём сделаю, чтобы видно было четко), очень равномерно. На смене слоя практически так же как и на углах. Причем наплывы на углах как бы по ходу сопла, т.е. после прохождения угла, на смене слоя наоборот. Хотя как посмотреть, при смене слоя сопло проделывало движение с внутреннего периметра на внешний (печать 0,8мм стенка сопло 0,4, ширина слоя 0,41 в симплифае)..В общем то получается, что наплыв как бы тоже "на вылет по инерции" движения сопла.
Вчера, еще до этого теста пробовал в репетиере в ЕЕПРОМе менять параметры ускорения, но вообще не заметил разницы в движениях.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр
