Принтер на CoreXY

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер на CoreXY

Сообщение Alexus12 » 31 мар 2016, 10:13

Naruto писал(а):Зато придумал как калибровать ось Z с установленным столом, что бы она была точно перпендикулрярно XY

Разве это регулируется не винтами, которыми HeatBed к столу прикручена (ну или к раме, которая перемещается по вертикали, у кого как)? Расстояние от сопла до стекла я имею ввиду.
Или имелась ввиду регулировка той самой рамы?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер на CoreXY

Сообщение unigenum » 31 мар 2016, 11:29

винтами регулируется уровень горизонта стола. ось Z можно наклонить хоть на 45 градусов к этому горизонту, и везде будет равномерное касание.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Принтер на CoreXY

Сообщение Alexus12 » 31 мар 2016, 11:46

unigenum писал(а):винтами регулируется уровень горизонта стола. ось Z можно наклонить хоть на 45 градусов к этому горизонту, и везде будет равномерное касание.

Так имелось ввиду регулирование вертикальности валов Z может? Наверное я неправильно понял.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер на CoreXY

Сообщение unigenum » 31 мар 2016, 12:08

так валы - это и есть ось Z :)
а вообще я сам не особо въехал
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Принтер на CoreXY

Сообщение Naruto » 31 мар 2016, 13:05

unigenum писал(а):винтами регулируется уровень горизонта стола. ось Z можно наклонить хоть на 45 градусов к этому горизонту, и везде будет равномерное касание.

Само собой, но я боюсь если не отрепетирую крепежи XY то потом репетировать Z Надо будет очень сильно, а еще есть шпильки от приводов Z оси(которые я буду менять на ШВП). моторы выставить по диагонали значительно сложнее, в принципе допустим некоторый их люфт (муфты крпеления шпилек к валам мотора разрезные), но чем он меньше тем лучше.

Добавлено спустя 1 минуту 43 секунды:
Alexus12 писал(а):
Naruto писал(а):Зато придумал как калибровать ось Z с установленным столом, что бы она была точно перпендикулрярно XY

Разве это регулируется не винтами, которыми HeatBed к столу прикручена (ну или к раме, которая перемещается по вертикали, у кого как)? Расстояние от сопла до стекла я имею ввиду.
Или имелась ввиду регулировка той самой рамы?

Винтами стола, отрегулируешь только паралельность стола оси XY, ось Z при этом может быть не перпендикулярна XY . Вы понимаете разницу между кубом и параллепипедом?
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Принтер на CoreXY

Сообщение Alexus12 » 31 мар 2016, 14:15

Naruto писал(а):Винтами стола, отрегулируешь только паралельность стола оси XY, ось Z при этом может быть не перпендикулярна XY . Вы понимаете разницу между кубом и параллепипедом?

Я то понимаю. Просто не учел, что рама у Вас вареная с допусками 1-2 мм. Отсюда и необходимость такой регулировки.
Интересно, а относительно чего выстраивать плоскость XY тогда?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер на CoreXY

Сообщение Naruto » 01 апр 2016, 00:20

:) относительно идеального куба виртуально вписанного в имеющийся не идеальный.
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Принтер на CoreXY

Сообщение Alexus12 » 01 апр 2016, 05:20

Naruto писал(а)::) относительно идеального куба виртуально вписанного в имеющийся не идеальный.

Как-то это все сложно...
Ну посмотрим что получится.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер на CoreXY

Сообщение Naruto » 03 апр 2016, 01:08

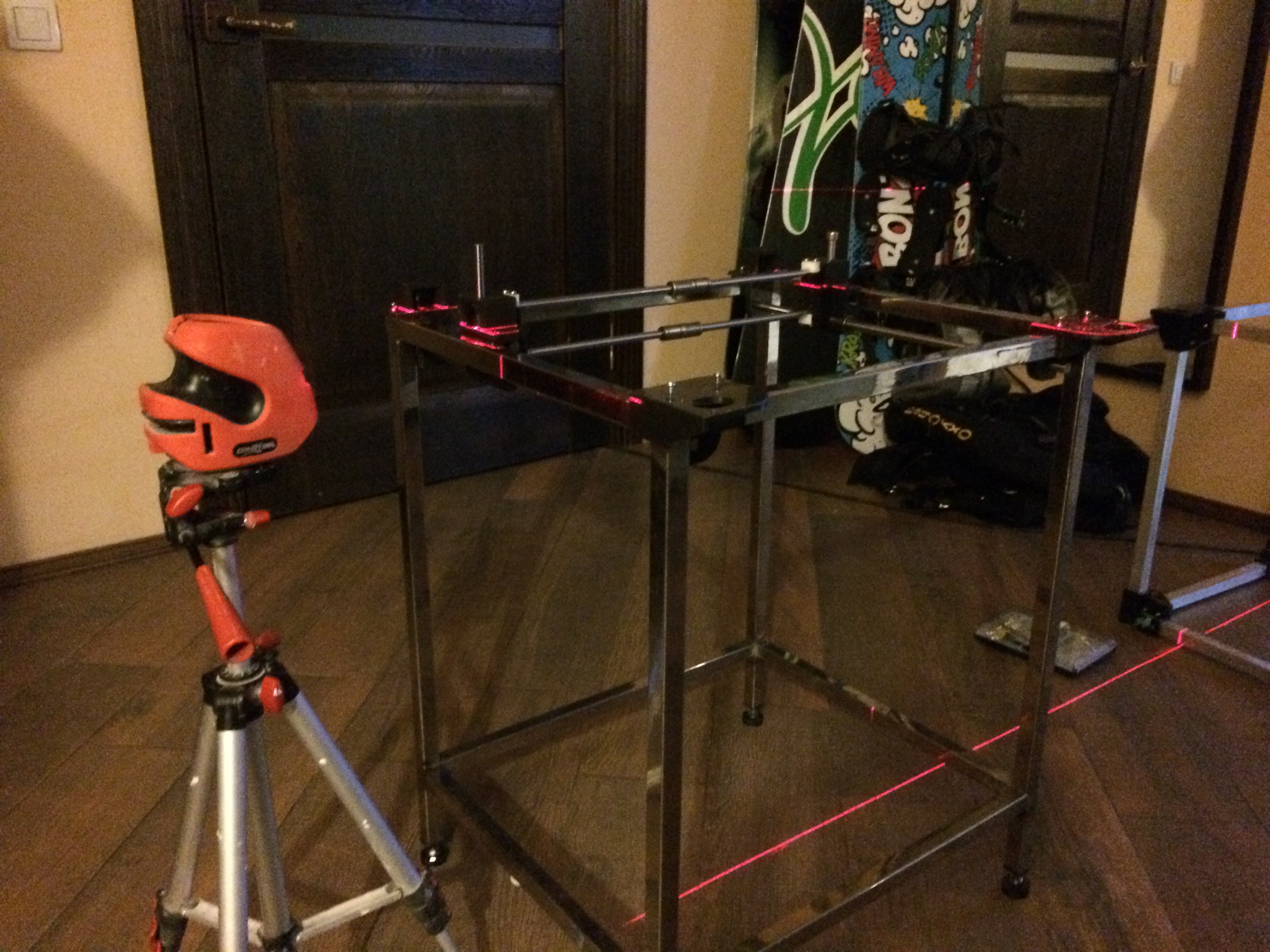

Не так все и сложно... Строительный уровень , отрегулировал уровень рамы по ху (ножки пришлось регулируемые сделать ) далее не сдвигая коробку выставил уровень крепежей валов...
Проблема оказалось в другом 3 отверстия 4 сверла :)... Завтра поеду за путевыми свёрлами и ударной дрелью... Дремлеь жжёт свёрла , а шуруповёрт не справляется без керна...
Вложения
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Принтер на CoreXY

Сообщение Alexus12 » 03 апр 2016, 10:08

Неровность пола в расчет принималась? По хорошему так надо было под всю конструкцию стекло положить.
Ну а за сверление нержавейки тут уже говорили вроде, что не все так просто.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер на CoreXY

Сообщение Zusul86 » 03 апр 2016, 14:17

Alexus12 писал(а):Неровность пола в расчет принималась?

Лазерный уровень сам в горизонт выставляется, а раму ножками под него подгоняешь.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Принтер на CoreXY

Сообщение Alexus12 » 03 апр 2016, 19:08

Zusul86 писал(а):
Alexus12 писал(а):Неровность пола в расчет принималась?

Лазерный уровень сам в горизонт выставляется, а раму ножками под него подгоняешь.

Да, полезная штука.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер на CoreXY

Сообщение om2804 » 03 апр 2016, 20:10

Лучше купите победитовое сверло и сточите его под перо. Со смазкой только в путь сверлит нержавейку. Магазинские кобольтовые для нержавейки фуфло
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Принтер на CoreXY

Сообщение Naruto » 03 апр 2016, 21:19

Так может сверло для плитки и юзать? Перовое?
Я уже Надежду потерял нержа 1,5 мм мать её дрель с ударом практически то же результат свёрла хорошие не купишь их искать надо и стоят дохрена...
Я в общем репу почесал и решил напечатать монтажные пластинки в них гайки будут и на горячую или на эпоксид (точнее будет) приклеить их к раме и на них уже обвес ставить и регулировать... Собственно ось z так и была реализована на первом.
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Принтер на CoreXY

Сообщение om2804 » 04 апр 2016, 02:49

Можно и для плитки наверное, можно и для стекла.
Нержавейка очень скользкая. Обычное сверло не может снять стружку, скользит. Кобальтовое дорогое из магазина тоже не помогает. Говорят, что у них заточка не правильная идёт. Но сколько не перетачивал, не помогало.
Я брал победитовое и затачивал 2 противоположные кромки по направлению вращения. Сверлится с хорошим нажимом. Если правильно заточено, то снимает сразу крупную стружку. После каждой дырки сверло нужно подтачивать. Сверлил с растительным маслом (в идеале олеиновая кислота, но где ж её возьмёшь)
PS: Победитовое сверло заточить можно только диском с алмазной крошкой
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
