Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 27 июн 2016, 13:54

не торопись разбирать, попробуй вначале рукой проталкивать пруток в горячий экструдер
пруток должен без усилий проталкиваться и вытекать расплавленным из сопла.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zhenya88 » 27 июн 2016, 14:51

Так печать идёт без проблем, я думаю, что либо в экструдере забилось что (т.к. сопло одно забилось в момент настройки, когда неправильно стол отрегулировал) и подозревваю, что могло и внутри что-то отсаться.
P.S. никто себе каретки для смазки направляющих не мастрерил? а то в готовых моделях не нашёл пока.
Zhenya88

Сообщения: 3
Зарегистрирован: 27 июн 2016, 13:06

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 27 июн 2016, 16:56

а не нужно их смазывать постоянно
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 28 июн 2016, 12:35

Кстати о смазке кареток. Бытовое масло подходит или нужно что-нибудь погуще?
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zusul86 » 28 июн 2016, 23:05

Подскажите где взять таблицу для китайского 100кОм терморезистора притянутого 10кОм?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kefear » 30 июн 2016, 12:05

Здравствуйте! Приобрёл маленький нагревательный стол (120х120 мм), но не понимаю как подключить его к Ramps.У стола 5 контактов: 2 контакта для нагрева и ещё 3 подписаны как SIG, 5V и GND. Не знаете для чего они нужны? Встроенный терморезистор? Но почему тогда 3 контакта, а не 2?
Принтер: Hori Gold; самоделка на кинематике Ultimaker
Прошивка: Marlin
Слайсеры: Cura 14.09; Craft Ware 1.13
Материалы: в основном PLA от ESUN и FD Plast
Сопла: 0.2-0.5 мм
kefear

Сообщения: 35
Зарегистрирован: 20 июл 2015, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Diffid » 30 июн 2016, 16:52

Вероятно Sig- от термистора, а 5V к светодиоду на столике. Он ведь там есть?
Написали бы ссылочку, где брали, по одной фотке много не нагадаешь)
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kefear » 30 июн 2016, 17:43

Diffid писал(а):Вероятно Sig- от термистора, а 5V к светодиоду на столике. Он ведь там есть?
Написали бы ссылочку, где брали, по одной фотке много не нагадаешь)



Светодиод имеется,всё верно. Только он подключен к дорожке +12V :)

Ссылок на али полно,вот например:
http://ru.aliexpress.com/item/1pc-Heatbed-MK2B-For-Mendel-RepRap-mendel-PCB-Heated-Bed-MK2B-For-Mendel-3D-Printer-Hot/32642016031.html?spm=2114.30010708.3.2.63xKOG&ws_ab_test=searchweb201556_0,searchweb201602_3_10048_10039_10047_10037_10033_10046_507_10032_10045_10017_405_404_10040,searchweb201603_2&btsid=b327a72b-10ff-498c-8374-33205d09ec6f

http://ru.aliexpress.com/item/1pc-Heatbed-MK2B-For-Mendel-RepRap-mendel-PCB-Heated-Bed-MK2B-For-Mendel-3D-Printer-Hot/32641984415.html?spm=2114.30010708.3.11.63xKOG&ws_ab_test=searchweb201556_0,searchweb201602_3_10048_10039_10047_10037_10033_10046_507_10032_10045_10017_405_404_10040,searchweb201603_2&btsid=b327a72b-10ff-498c-8374-33205d09ec6f

http://ru.aliexpress.com/item/1pcs-Heatbed-MK2B-For-Mendel-RepRap-mendel-PCB-Heated-Bed-MK2B-For-Mendel-3D-Printer-Hot/32617664425.html?spm=2114.30010708.3.20.63xKOG&ws_ab_test=searchweb201556_0,searchweb201602_3_10048_10039_10047_10037_10033_10046_507_10032_10045_10017_405_404_10040,searchweb201603_2&btsid=b327a72b-10ff-498c-8374-33205d09ec6f

http://ru.aliexpress.com/item/Heatbed-MK2B-For-Mendel-RepRap-mendel-PCB-Heated-Bed-MK2B-For-Mendel-3D-Printer-Hot-Bed/32661230040.html?spm=2114.30010708.3.29.63xKOG&ws_ab_test=searchweb201556_0,searchweb201602_3_10048_10039_10047_10037_10033_10046_507_10032_10045_10017_405_404_10040,searchweb201603_2&btsid=b327a72b-10ff-498c-8374-33205d09ec6f

http://ru.aliexpress.com/item/1pc-Heatbed-MK2B-For-Mendel-RepRap-mendel-PCB-Heated-Bed-MK2B-For-Mendel-3D-Printer-Hot/32640526043.html?spm=2114.30010708.3.38.63xKOG&ws_ab_test=searchweb201556_0,searchweb201602_3_10048_10039_10047_10037_10033_10046_507_10032_10045_10017_405_404_10040,searchweb201603_2&btsid=b327a72b-10ff-498c-8374-33205d09ec6f

Вот только я нигде не нашёл информации о подключении, да и сами китайцы на этот вопрос ответить не могут)

П.С. термистор это скорее всего Sig и Gnd (мультиметром тыканию в эти контакты - появляется сопротивление около 80 кОм), но тогда непонятно для чего контакт 5V.

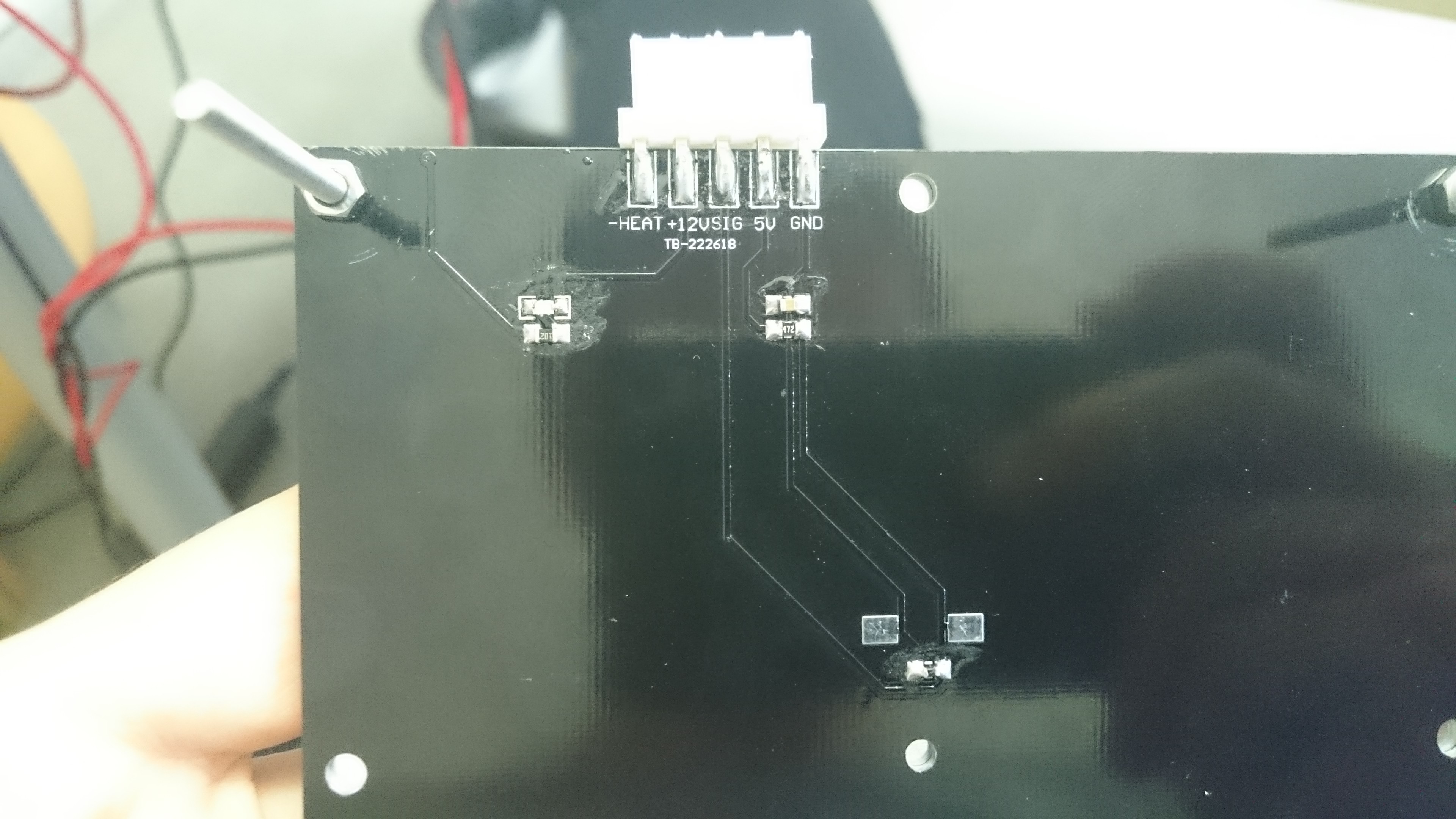

Вот сфоткал чтобы было понятней как дорожки расположены.
Принтер: Hori Gold; самоделка на кинематике Ultimaker
Прошивка: Marlin
Слайсеры: Cura 14.09; Craft Ware 1.13
Материалы: в основном PLA от ESUN и FD Plast
Сопла: 0.2-0.5 мм
kefear

Сообщения: 35
Зарегистрирован: 20 июл 2015, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 30 июн 2016, 19:29

Судя по дорожкам, +5В через 470ом подтягивает термистор к плюсу... Зачем - непонятно. ИМХО, +5В лучше не подключать вообще.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение kefear » 01 июл 2016, 00:40

Alex Post писал(а):Судя по дорожкам, +5В через 470ом подтягивает термистор к плюсу... Зачем - непонятно. ИМХО, +5В лучше не подключать вообще.


Вот и я также думаю. Термистор отлично работает если просто подключить в Ramps контакт SIG и GND (проверено :roll: )

П.С. Также меня сейчас чуть не спутала китайская расцветка проводов: у нагревателя чёрный провод - плюс, красный - минус :)

П.С.С. Всё отлично работает с подключением лишь 4х проводов из 5ти, китайцы чёт намудрили чтоли)
Принтер: Hori Gold; самоделка на кинематике Ultimaker
Прошивка: Marlin
Слайсеры: Cura 14.09; Craft Ware 1.13
Материалы: в основном PLA от ESUN и FD Plast
Сопла: 0.2-0.5 мм
kefear

Сообщения: 35
Зарегистрирован: 20 июл 2015, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 01 июл 2016, 08:51

Я думаю не намудрили, а просто слизали с разработки, где этот резистор используется.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 01 июл 2016, 21:17

Проблема тут возникла с прилипанием пластика. Печатал в течении дня некоторое время PLA на простом стекле, все липло нормально, отлипало тоже. И вдруг перестало, т.е. пластик просто скручивается и комкуется на сопле. Подумал на стол, протер спиртом (как и было до этого) и результат не изменился. До этого начали запарываться детали таким образом, что начинал видимо тоже в определенный момент комковаться пластик на сопле и в итоге этот комок лип на деталь. Нужно почистить сопло снаружи или проблема в чем то другом?
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 01 июл 2016, 22:20

FtNK писал(а):Проблема тут возникла с прилипанием пластика.


Может банально ноль "сполз", и у тебя пластик стал в воздух выдавливаться?
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 02 июл 2016, 02:03

Да вроде выставил потом еще раз, но все равно выдавливает пластик вверх. Попробую конечно еще разок, может с винтом регулировочным что не так после недавних манипуляций с ним.
Но вот когда детали печатались, то где-то на середине примерно комок этот отваливался на деталь, по виду вроде нормально печаталось.

Добавлено спустя 3 часа 26 минут 38 секунд:
Еще один интересный вопрос: чем отличаются валы дешево на алиэкспресс ~250р за метр, средне в РФ 550р за метр и много в РФ 1000р за метр? :D
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 03 июл 2016, 00:39

FtNK писал(а):Да вроде выставил потом еще раз, но все равно выдавливает пластик вверх. Попробую конечно еще разок, может с винтом регулировочным что не так после недавних манипуляций с ним.


Как вариант, на прогретой кровати и сопле попробуй проверить листом бумаги. Если в точке начала печати висит, то как бы отсюда ноги и растут. Просто при прогреве кровати она немного деформируется. Может это не тот случай, но мало ли.

Еще один интересный вопрос: чем отличаются валы дешево на алиэкспресс ~250р за метр, средне в РФ 550р за метр и много в РФ 1000р за метр? :D


Тут я знаю столько же, сколько и ты, но пессимистично создается впечатление, что в некоторых случаях это одно и то же, т.к. перекуплено у китайцев и наценено, в другом случае это то же самое, но разного производства, в третьем у нас может и лучше будет... А так вродь получается, что ты что с нашими, что с китайцами играешь в лотерею... Но из-за цен обычно сейчас с китайцами в подобные лотереи и играют :)
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат
