Re: Новичкам. Задай вопрос - получи ответ

Сообщение droll91 » 26 июн 2016, 15:21

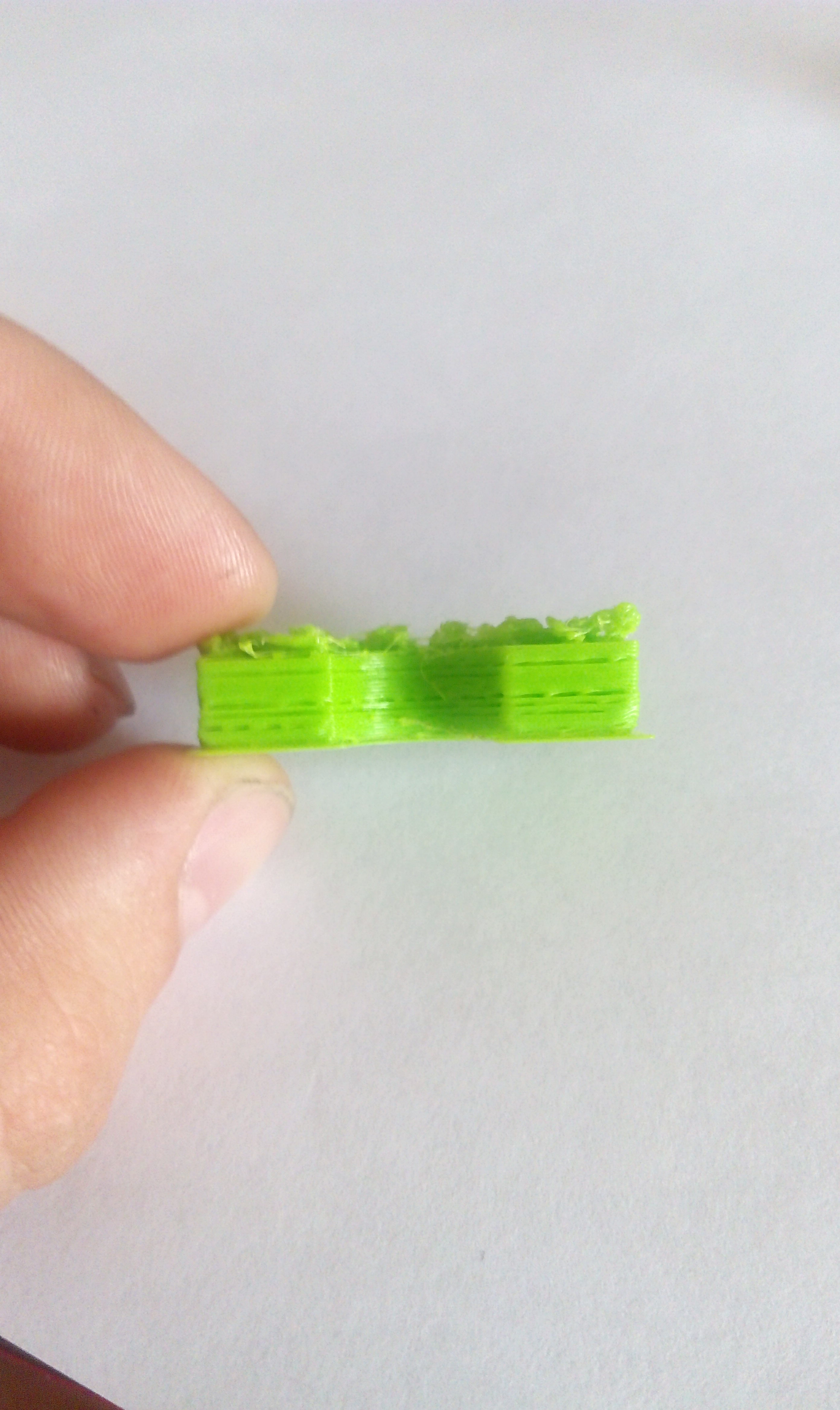

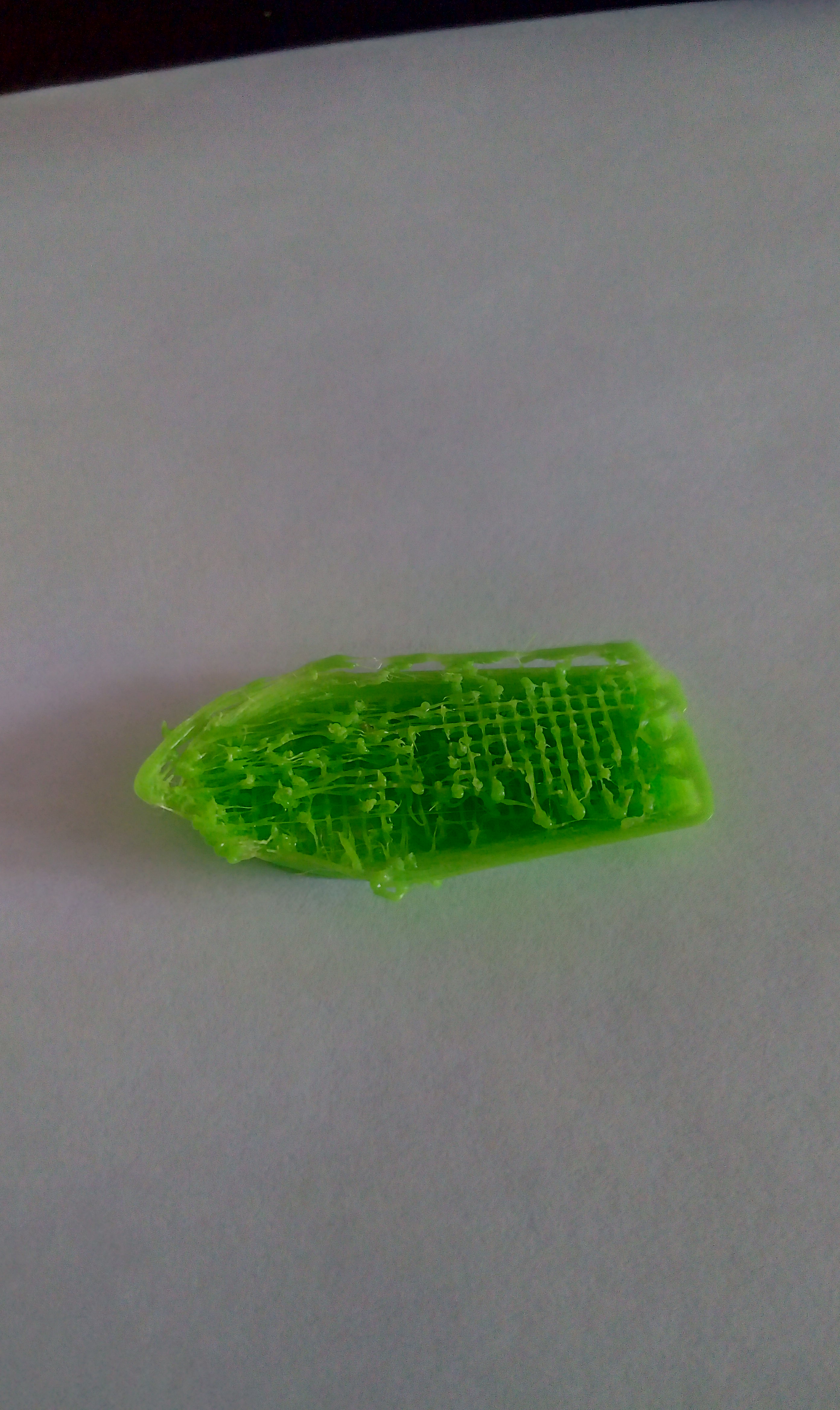

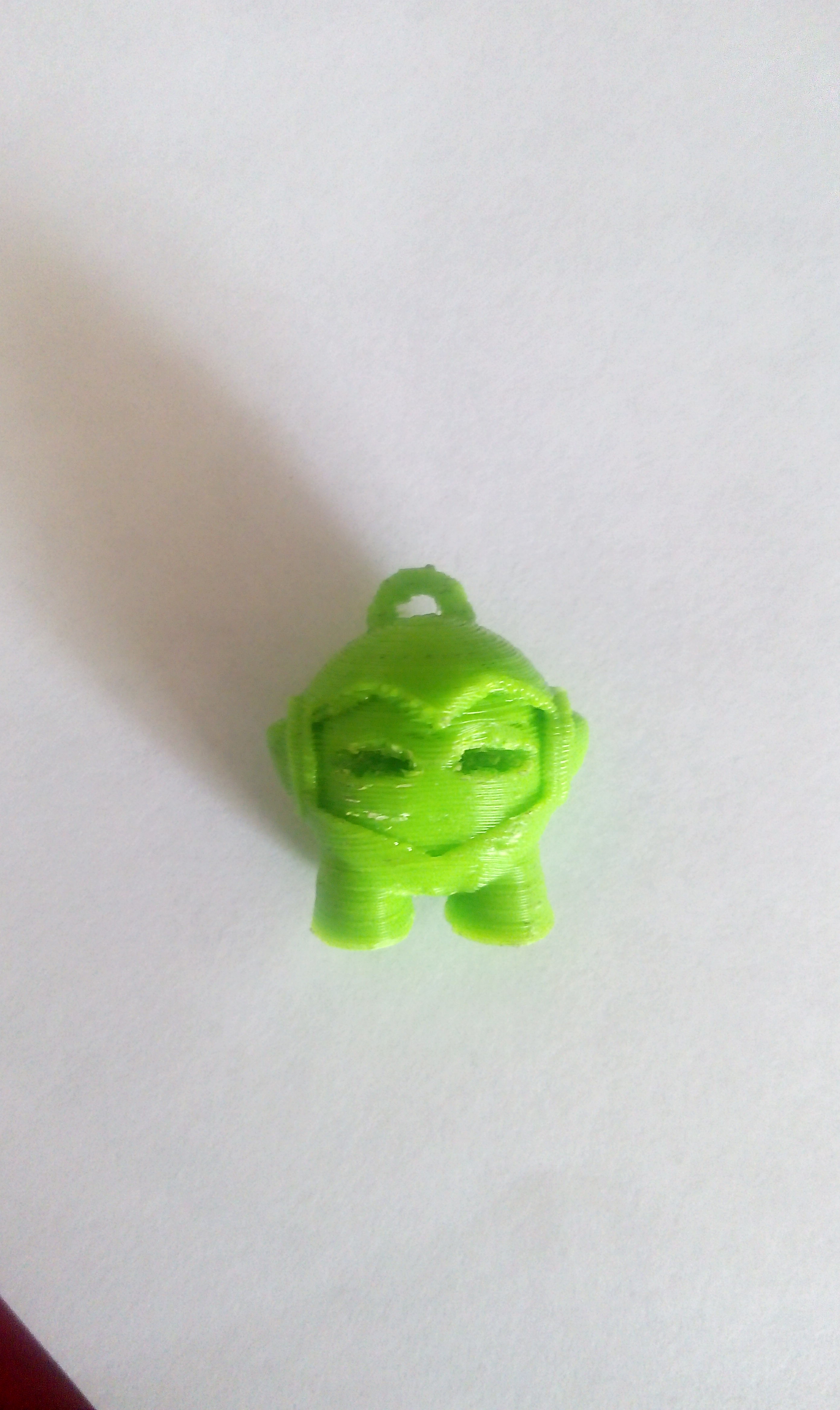

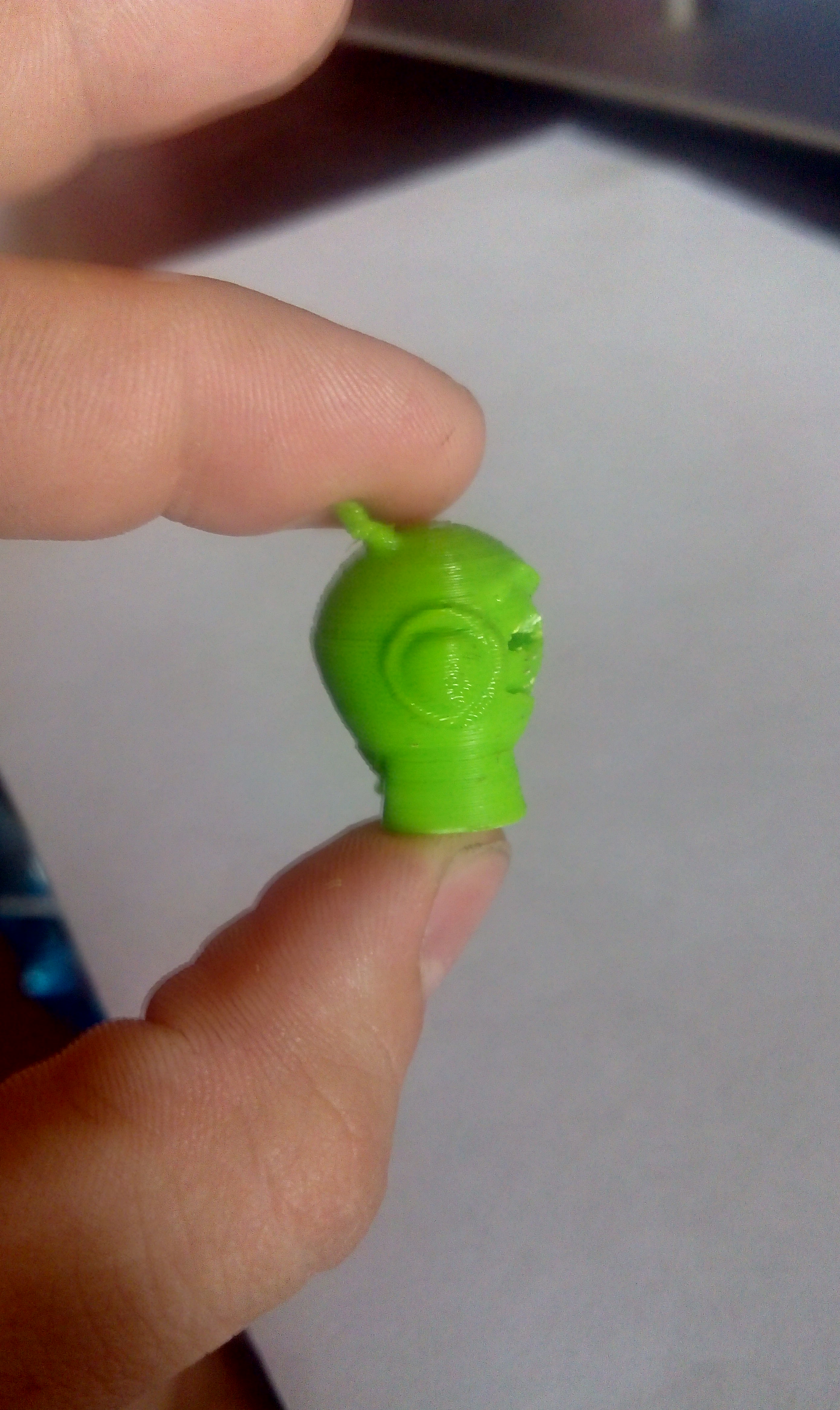

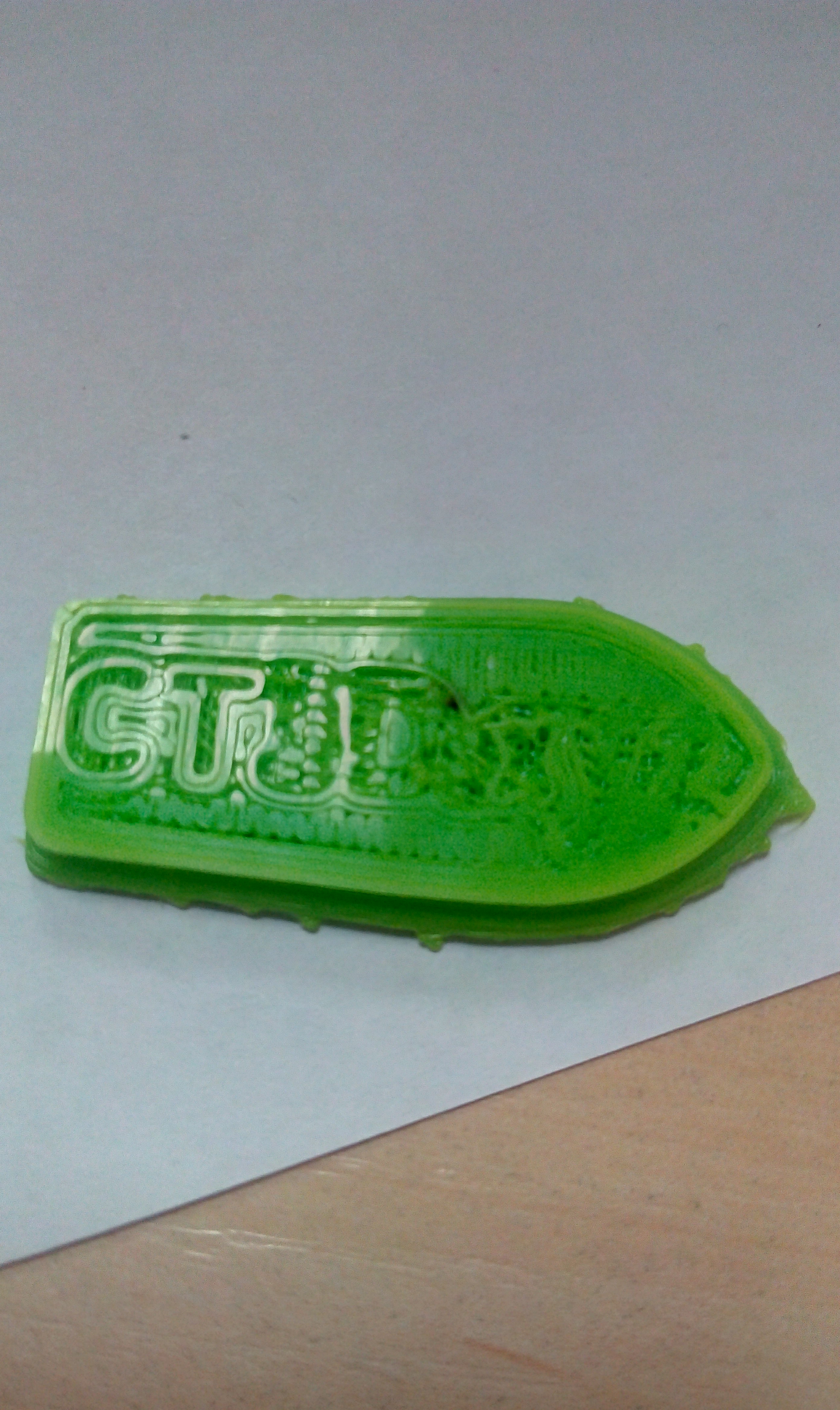

Пробую печатать на принтере с ультимейкер-механикой. Параллелепипед 20х10х10 печатается довольно чисто, но вот что-то сложнее - с проблемами... Марвин например печатается не округлым, а каким-то грушеобразным с задранными вверх ушами. Кораблик 3DBenchy тоже не особо дальше начала продвинулся, потом какая-то каша. В чем может быть дело?
droll91

Сообщения: 27
Зарегистрирован: 23 ноя 2015, 08:38

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 26 июн 2016, 15:26

droll91 писал(а):Пробую печатать на принтере с ультимейкер-механикой. Параллелепипед 20х10х10 печатается довольно чисто, но вот что-то сложнее - с проблемами... Марвин например печатается не округлым, а каким-то грушеобразным с задранными вверх ушами. Кораблик 3DBenchy тоже не особо дальше начала продвинулся, потом какая-то каша. В чем может быть дело?


Смутное подозрение, что у тебя пластик перестает давиться через некоторое время. Мотор экструдера не щелкает?
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение droll91 » 26 июн 2016, 15:37

Harh писал(а):Смутное подозрение, что у тебя пластик перестает давиться через некоторое время. Мотор экструдера не щелкает?

Действительно в случае с корабликом остановил печать, когда сопло в воздухе летало...
droll91

Сообщения: 27
Зарегистрирован: 23 ноя 2015, 08:38

Re: Новичкам. Задай вопрос - получи ответ

Сообщение danteirus » 26 июн 2016, 16:32

Господа прошу помощи. Собрал вариацию на тему Core XY, электроника arduino+ramps 1.4+ drv8825 , двигатели на 2,5 А, прошивка Marlin 1.1.0-RC6 . Проблема собственно состоит в том что ни как не могу заставить корректно вращаться двигатели, ток выставил на 2А Vref=1 В , корректно вращается только движок экструдера, остальные либо не вращаются вообще , либо только в одну сторону. Нагрузки на валах двигателей нету. Подскажите в какую сторону рыть
danteirus

Сообщения: 6
Зарегистрирован: 26 июн 2016, 16:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 26 июн 2016, 21:45

droll91 писал(а):Действительно в случае с корабликом остановил печать, когда сопло в воздухе летало...


Возможно, у тебя не хватает охлаждения радиатора экструдера - в этом месте получается перегрев, в результате чего пластик дальше уже не идет.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FtNK » 26 июн 2016, 21:47

Будет ли профит если на каретку Z поставить две гайки резьбовые вместо одной? Или наоборот лучше так не делать?
FtNK

Сообщения: 204
Зарегистрирован: 26 май 2016, 23:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение URkA » 26 июн 2016, 22:59

droll91 писал(а):Действительно в случае с корабликом остановил печать, когда сопло в воздухе летало...

Очень похоже на плохую сборку. Клинит, проскакивает, если механика нормально сделана, то скорее всего залита прошивка со значениями от другого экземпляра.Есть вариант забыть в слайсере поставить диаметр используемого прутка. Проверять все надо и делать настройку.
URkA

Сообщения: 43
Зарегистрирован: 25 июл 2015, 09:39

Re: Новичкам. Задай вопрос - получи ответ

Сообщение om2804 » 26 июн 2016, 23:30

danteirus писал(а):корректно вращается только движок экструдера, остальные либо не вращаются вообще , либо только в одну сторону. Нагрузки на валах двигателей нету. Подскажите в какую сторону рыть

Концевики проверяйте, небось не подключены даже
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Новичкам. Задай вопрос - получи ответ

Сообщение droll91 » 27 июн 2016, 05:47

URkA писал(а):Очень похоже на плохую сборку. Клинит, проскакивает, если механика нормально сделана, то скорее всего залита прошивка со значениями от другого экземпляра.Есть вариант забыть в слайсере поставить диаметр используемого прутка. Проверять все надо и делать настройку.

ага, китайский производитель locor3d, сборка нормальная, на игусовских направляшках, все в закрытом корпусе, но вот прошивка не от него залита
droll91

Сообщения: 27
Зарегистрирован: 23 ноя 2015, 08:38

Re: Новичкам. Задай вопрос - получи ответ

Сообщение danteirus » 27 июн 2016, 08:30

om2804 писал(а):
danteirus писал(а):корректно вращается только движок экструдера, остальные либо не вращаются вообще , либо только в одну сторону. Нагрузки на валах двигателей нету. Подскажите в какую сторону рыть

Концевики проверяйте, небось не подключены даже

Спасибо за наводку, да не подключены!
danteirus

Сообщения: 6
Зарегистрирован: 26 июн 2016, 16:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение M@troskin » 27 июн 2016, 09:01

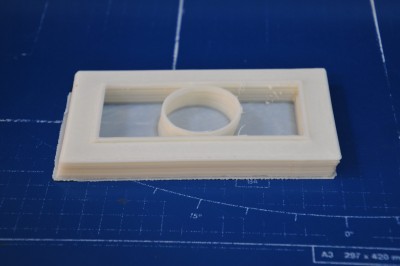

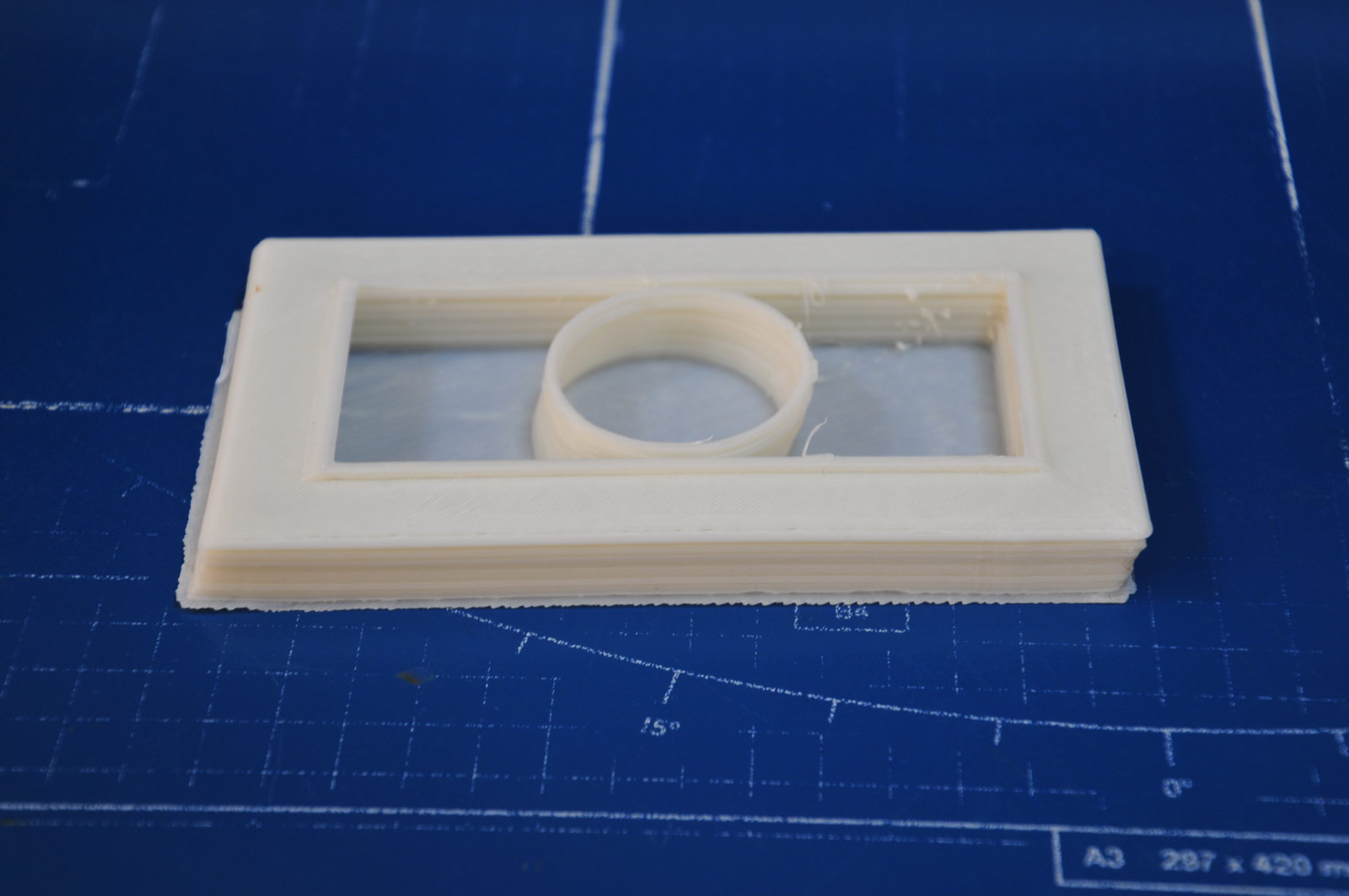

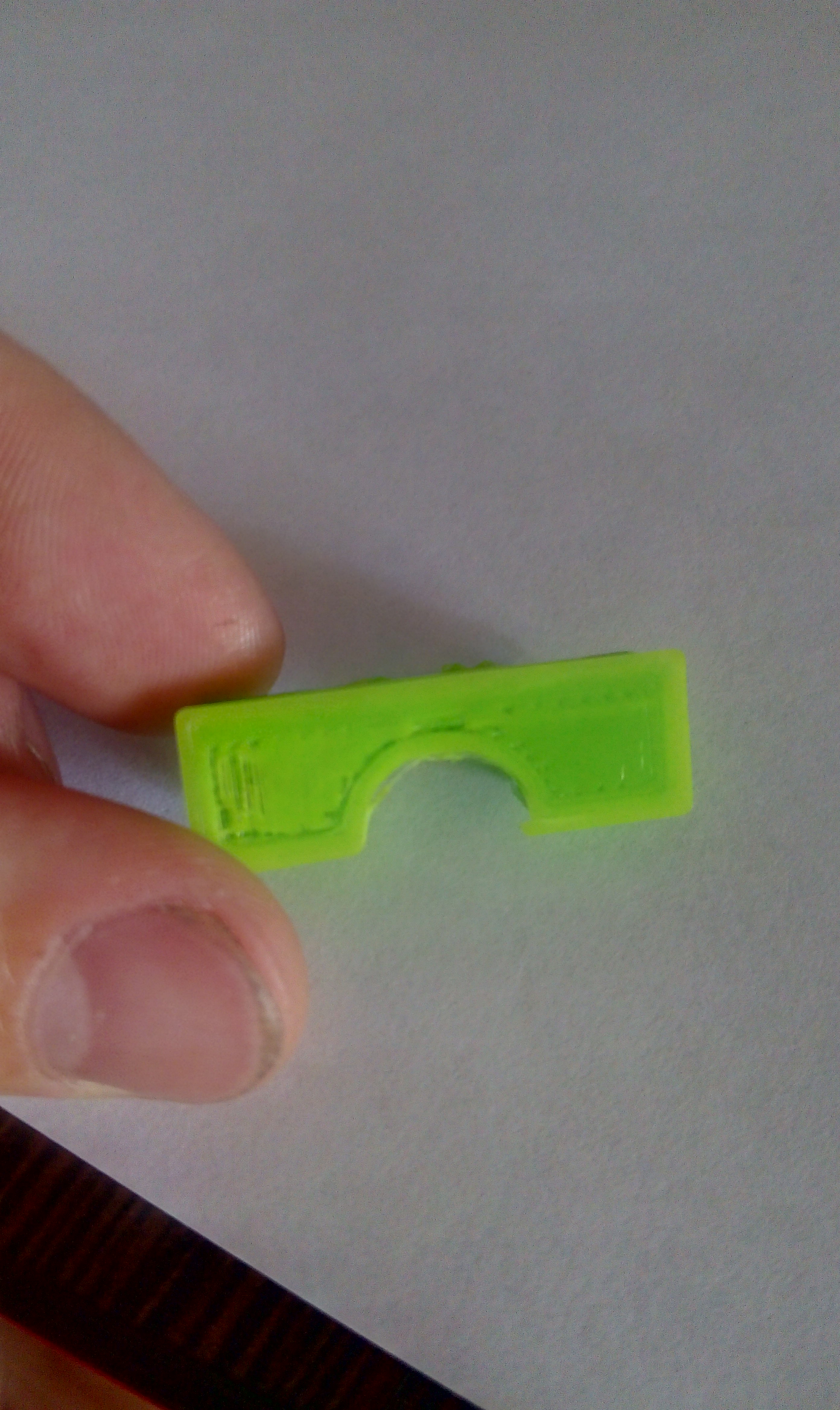

Расскажите мне, почему происходит смещение слоев?
Принтер Мастеркит МС2
Ток на драйверах выставлен

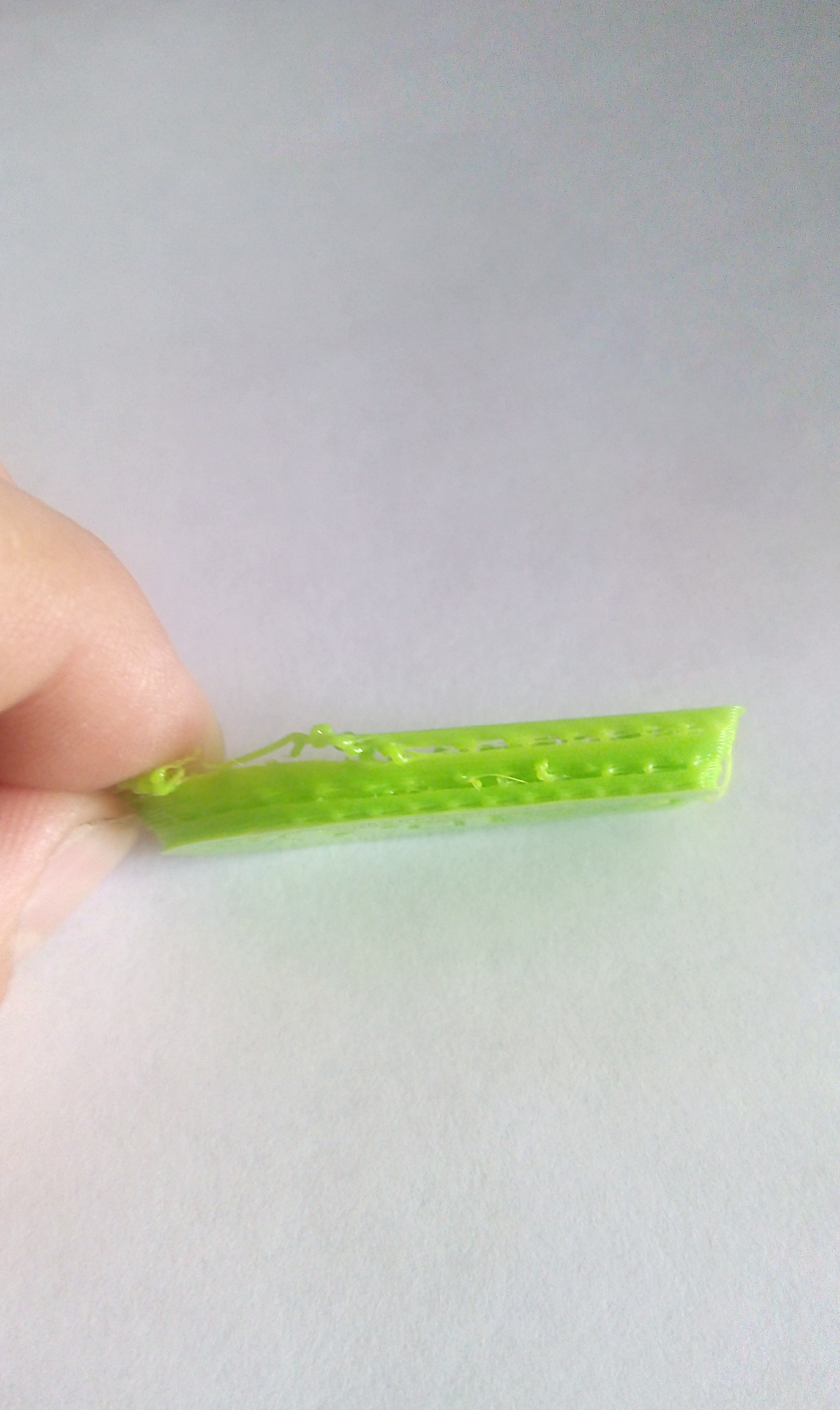

Однако есть хаотичное искривление по Z

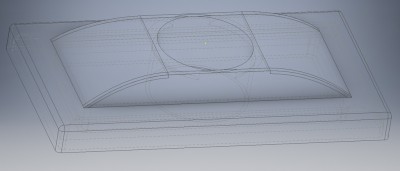

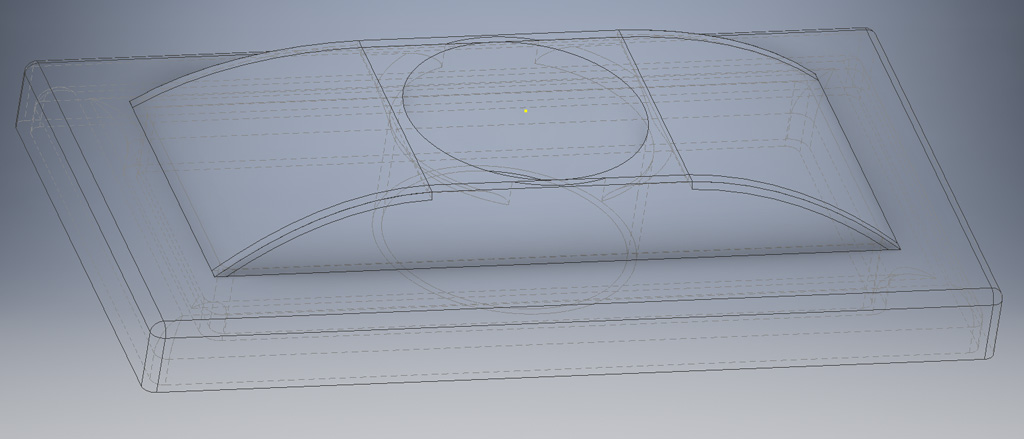

вот скриншот из инвентора с оригиналом

дальше не стал печатать - спать хотелось, да и понятно стало, что все плохо
M@troskin

Сообщения: 20
Зарегистрирован: 29 окт 2015, 21:56
Откуда: Туапсе Краснодарский край

Re: Новичкам. Задай вопрос - получи ответ

Сообщение droll91 » 27 июн 2016, 10:07

Установил, в чем была проблема с с прекращением подачи прутка. Внешние контуры печатались нормально, внутреннее заполнение с проблемами. В итоге контуры нормальные, заполнение никакое, модель расплывается, в какой-то моммент пруток стачивается в одном месте и не давится... Для внутреннего заполнения скорость была больше. Попробовал через репетир хост подавить пруток с маленькой скоростью - все нормально. С большой скоростью подача филамента прекращалась. Видимо шестерня подающая стерта? При малых скоростях больше мощность, и толкать у этой шестерни пруток получается, при бОльшей скорости мощности не хватает, зубья шестерни недостаточно зацепляют материал и происходит истирание прутка вместо его проталкивания. Может такое быть из-за шестерни плохой? Пруток реально стачивается в определенный момент, доставал, смотрел.
droll91

Сообщения: 27
Зарегистрирован: 23 ноя 2015, 08:38

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zhenya88 » 27 июн 2016, 13:19

Добрый день. Несколько дней приобрёл 3D принтер Prusa i3 (на стальных направляющих).
Всё работает отлично, но почему-то на третей печати стал слышен треск из экструдера (точно оттуда - определил по калибровке). Я так понимаю, что дело в том, что шестеренка "вгрызается" в нить, для её подачи на нагрев и в сопло. Но почему тогда первые детали печатались тихо и качественно, а сейчас хрустит? Слышал, что дело ещё может быть в температуре или скорости подачи нити. Подскажите, в какую сторону мне мыслить.
Zhenya88

Сообщения: 3
Зарегистрирован: 27 июн 2016, 13:06

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 27 июн 2016, 13:30

добро пожаловать в мир миллиона непонятных глюков)))

хрустит - значит мотор шаги пропускает
вспоминай что делал, может скорость печати увеличил?
может быть надо прибавить ток на экструдер или пластик стал плохо проходить в экструдер и надо выяснить в чём проблема.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zhenya88 » 27 июн 2016, 13:39

Спасибо, буду разбирать экструдер и смотреть, может забилось что.
Zhenya88

Сообщения: 3
Зарегистрирован: 27 июн 2016, 13:06
