Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 21 июн 2015, 15:51

как писал выше - решений не знаю, поэтому моделирую сам
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение p.Omelchenko » 21 июн 2015, 16:07

Круть! Бас-гитару печатаешь,чтоль? Гриф тоже печатный будет?


Товарищ купил модельку попросил напечатать
http://www.nuke.rocks/
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 21 июн 2015, 16:14

почитайте тут - forum107/topic12664.html, про гитару
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 21 июн 2015, 16:40

p.Omelchenko писал(а):
Круть! Бас-гитару печатаешь,чтоль? Гриф тоже печатный будет?


Товарищ купил модельку попросил напечатать
http://www.nuke.rocks/

Прикольный инструмент :)

Добавлено спустя 6 минут 51 секунду:
setar писал(а):почитайте тут - forum107/topic12664.html, про гитару

Почитал, прикольная задумка. Но я где то читал и про полноразмерный корпус гитары печатный.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение krokus57 » 21 июн 2015, 17:26

Alex Post писал(а):А это точно точки перехода? У меня такие же артефакты, но я грешу на отсыревший пластик, потому что "чпокает" периодически.

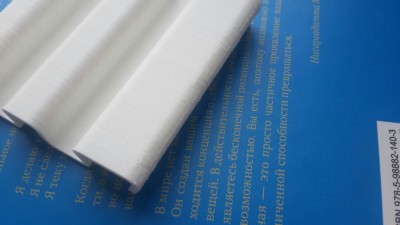

Напечатал модельку по-ровнее. Точно точки перехода. Тут все переходы со слоя на слой кучно.

Как все-таки избавится от точек? Дайте наводку, плиз.
krokus57

Сообщения: 9
Зарегистрирован: 12 мар 2015, 10:40

Re: Новичкам. Задай вопрос - получи ответ

Сообщение energet » 21 июн 2015, 18:10

Доброго! Подскажите, как реализовать на ramps+marlin настройку нуля стола как в ultimaker2? Т.е. возможность поднимать и опускать стол вращая энкодер, после чего принтер запоминает выставленное положение как 0 по оси Z. Очень нужная штука в конструкциях с Z-столом и концевиком внизу.
energet

Сообщения: 4
Зарегистрирован: 22 янв 2015, 21:31

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 21 июн 2015, 22:17

опасно как бы иметь программно скорректированный концевик внизу .
лучше болтик с механической регулировкой точного нуля.
ну а вообще это реализовано в Development ветке марлина
опция
//#define MANUAL_BED_LEVELING // Add display menu option for bed leveling
а вот рядом
//#define MESH_BED_LEVELING // Enable mesh bed leveling
ее лучше не использовать - пока глючная (это замер нелинейности стола по нескольким точкам)

Добавлено спустя 1 минуту 17 секунд:
krokus57 писал(а):
Alex Post писал(а):А это точно точки перехода? У меня такие же артефакты, но я грешу на отсыревший пластик, потому что "чпокает" периодически.


Напечатал модельку по-ровнее. Точно точки перехода. Тут все переходы со слоя на слой кучно.
Вложение 20150621_161840.jpg больше недоступно

Как все-таки избавится от точек? Дайте наводку, плиз.

поменяй слайсер.
кура не имеет таких настроек, это уже продвинутый функционал

Добавлено спустя 6 минут 22 секунды:

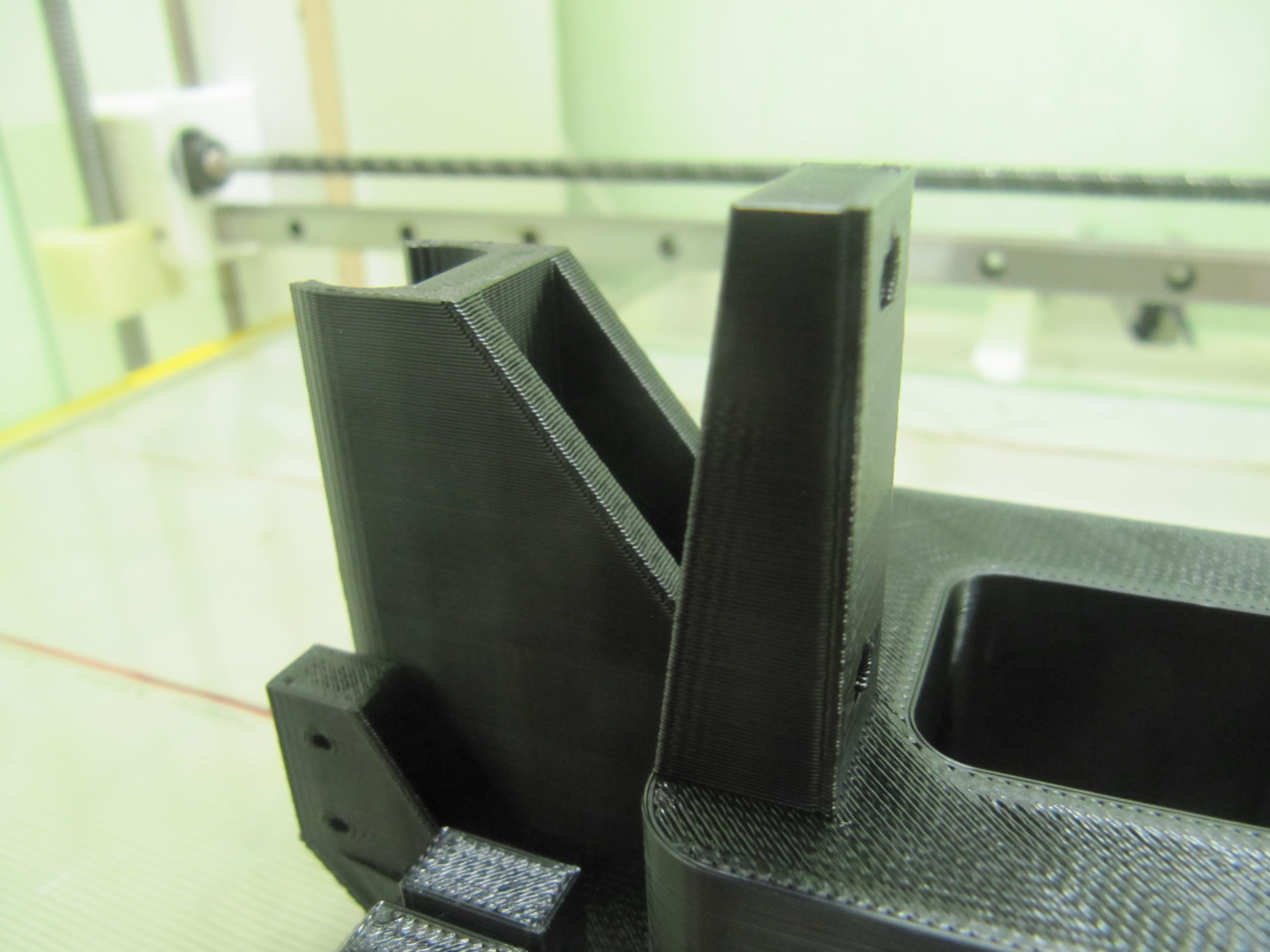

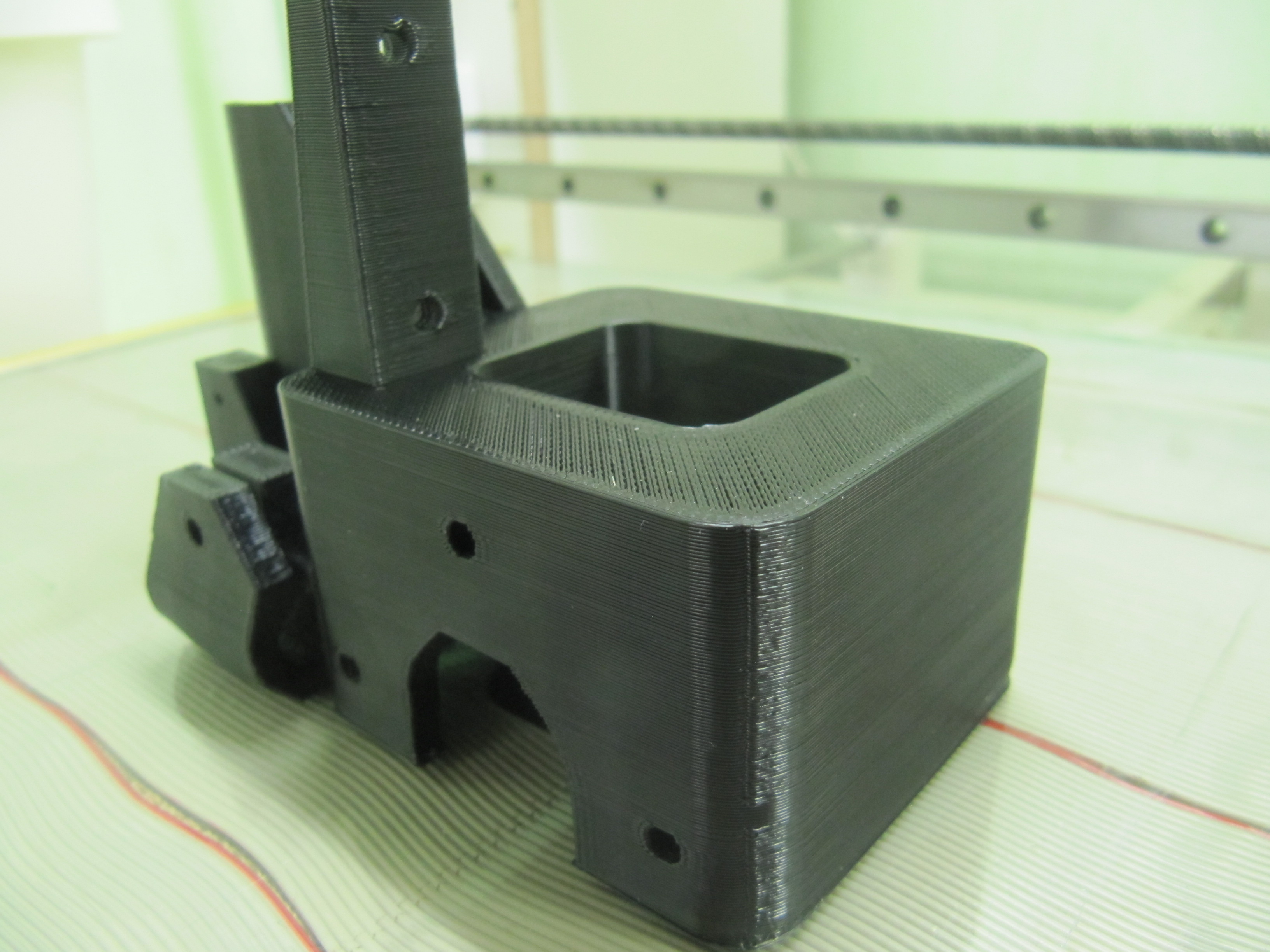

вот пример упаковки шва внутрь у кисслайсера, это при том что экструдер не калибровал а просто подставил "математически теоретические" параметры (по верхней крышке видно недолив 1-2%)

это прямой шов без рандома, а можно по всякому настраивать

Добавлено спустя 5 минут 42 секунды:

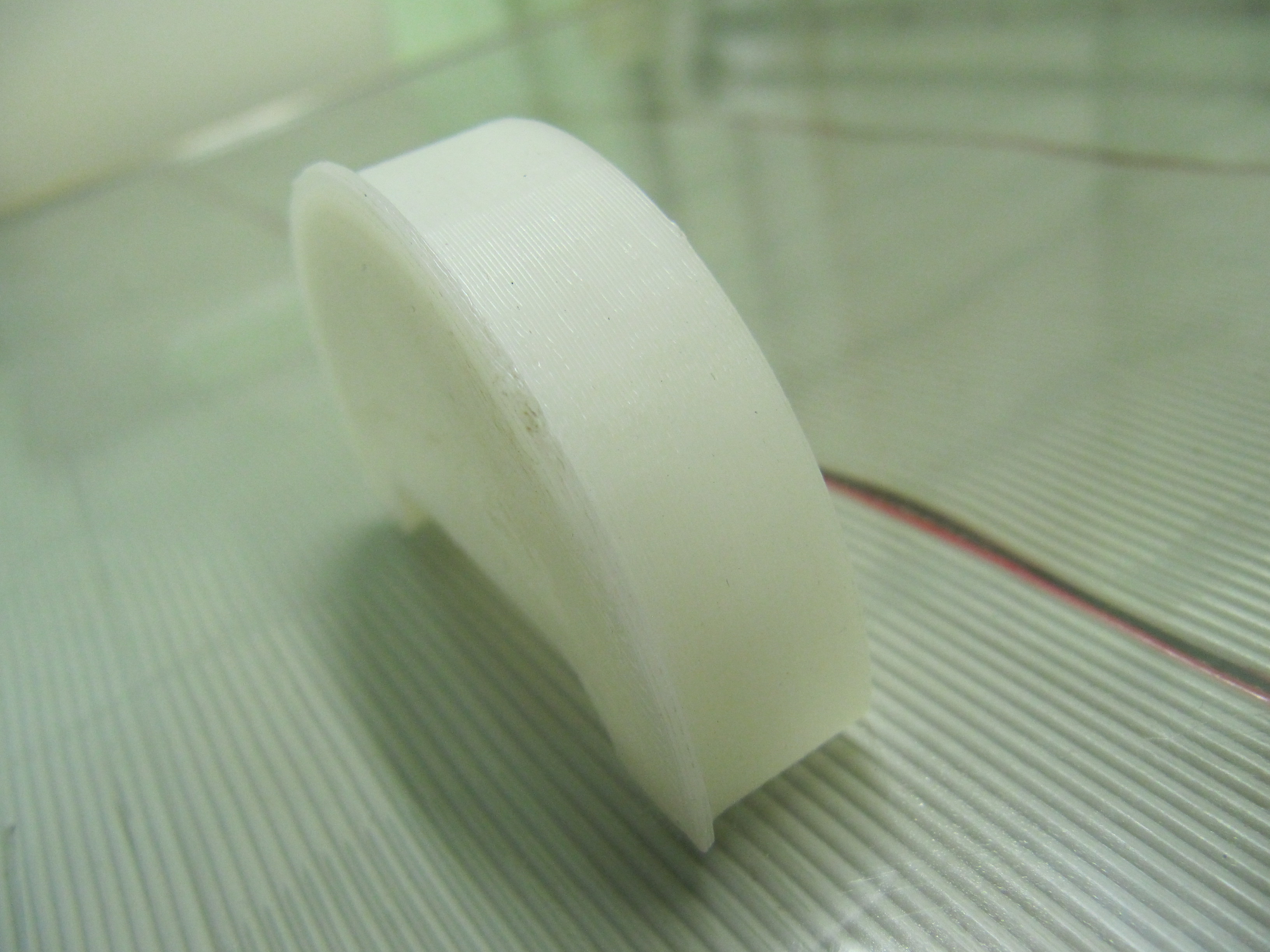

на белой детальке рандомайз 10 градусного разброса.
чтобы лучше свет падал я ее боком поставил
шов не видно, он как раз против объектива, примерно где темное пятно на основании
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение TedBeer » 22 июн 2015, 00:08

Alex Post писал(а):Почитал, прикольная задумка. Но я где то читал и про полноразмерный корпус гитары печатный.

Собственно вот дизайнер, который продает печатные гитары по 3килобакса, рассказывает о процессе изготовления.

Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 22 июн 2015, 08:59

setar писал(а):не нужно ничего переносить
инвертируем направление мотора,
#define INVERT_Y_DIR false (или true, в общем изменить от того что было)
и инвертируем направление парковки (не в минимум а в максимум)
#define Y_HOME_DIR 1
и дополнительно
#define MANUAL_HOME_POSITIONS
#define MANUAL_Y_HOME_POS 200 (ну или сколько там получается , 180 может)

Добавлено спустя 1 минуту 25 секунд:
ноль по Y находится на ближнем краю платформы, сама платформа при этом максимально отодвинута

Добавлено спустя 1 минуту 54 секунды:
еще не забыть сам концевик по электронике переключить на плате с Ymin на Ymax

Чото не получилось так. Перенес концевик просто - 20 минут.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение krokus57 » 22 июн 2015, 09:03

Пропал мой ответ вчерашний :)
Спасибо за разъяснения! Кисслайсер опробовал (поставил новую бету) Нашел там направление шва. Получается неплохо.
Еще вопрос: есть настройка направления печати контуров от внешнего к внутреннему и наоборот. Какой когда используете?
krokus57

Сообщения: 9
Зарегистрирован: 12 мар 2015, 10:40

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 22 июн 2015, 09:04

Ребят, кто шарит в Киссслайсере - сделайте какой-то мануал как его правильно настраивать!! Вижу многие в нем нарезают, да и настроек там много. Хотелось бы чтобы кто-то подробно и популярно объяснил как с ним работать.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RoninDev » 22 июн 2015, 10:45

Подскажите, у меня с принтером шли алюминиевые гибкие втулки для соединения моторов со шпильками по Z. Я когда собирал сделал упор шпильки на вал двигателя. Думал что иначе шпилька будет пружинить и трясти ось X. А вот сейчас думаю правильно ли я сделал? Может она все-таки должна пружинить?
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 22 июн 2015, 11:05

Alexus12 писал(а):ребят, кто шарит в Киссслайсере - сделайте какой-то мануал как его правильно настраивать!! Вижу многие в нем нарезают, да и настроек там много. Хотелось бы чтобы кто-то подробно и популярно объяснил как с ним работать.
народ, я делал начальную руссификацию, поставьте русский перевод, там много чего расписано во всплывающих полях alt.
Но самое мудрое что там сделано это настройки разделены по уровню пользователя.
Не стоит сразу ставить себе уровень Expert, не стоит понтоваться перед самим собой, поставьте beginner и море вопросов отпадет сразу.
Поработайте, привыкните, а уж затем поднимайте уровень настроек.
Причем не пропуская Medium. Посмотрите что появилось нового.

Добавлено спустя 2 минуты 10 секунд:
RoninDev писал(а):Подскажите, у меня с принтером шли алюминиевые гибкие втулки для соединения моторов со шпильками по Z. Я когда собирал сделал упор шпильки на вал двигателя. Думал что иначе шпилька будет пружинить и трясти ось X. А вот сейчас думаю правильно ли я сделал? Может она все-таки должна пружинить?

должна пружинить, но упругость гибкой втулки должна быть значительная

Добавлено спустя 5 минут 37 секунд:
krokus57 писал(а):Еще вопрос: есть настройка направления печати контуров от внешнего к внутреннему и наоборот. Какой когда используете?

снаружи внутрь получается более ровная стенка, но больше провисает крайняя нитка на отрицательных углах при печати без поддержек.
Соответственно в моделях где много отрицательных подъемов нужно ставить печать изнутри наружу.
Самый типовой пример это сфера - снаружи во внутрь ее напечатать не возможно (по крайней мере приемлемым качеством)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 22 июн 2015, 20:15

setar писал(а):снаружи внутрь получается более ровная стенка

А можно объяснить почему так? Я думал ровность стенки зависит от скорости печати внешнего периметра.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение DukovMihail » 22 июн 2015, 21:41

Доброго дня.
Вопрос. Начались проблемы с Prusa i3 мучаюсь уже неделю с одним и тем же симптомом.
Принтер допечатывает до какой-то высоты по Z и выше голова не идёт. Он продолжает печатать на одном и том же слое.
Естественно, расплавляет последние слои, подача пластика продолжается и голова просто купается в пластике.

Раньше печатал без проблем модели такого разрешения.

При этом Z прекрасно управляется и уходит на любую высоту, в g-code координаты все правильные. Слайсил по-разному, в kisslicer, slic3r.
Управлял из 2-х разных пактов, пробовал с разных компов. Забавно, что Z этот разный. Он может допечатать до 3-го слоя, может до 15-го. (Выше не допечатывает).
Менял высоту слоя, 1 мм, 1.5 мм, 2 мм никак не влияет.

То есть дело именно в принтере. НО с точки зрения железа всё 25 раз проверил, всё хорошо закреплено.
Думал, что осталось? Ардуино, может вопрос в забивающейся памяти. Но, смотрю, старые мои модели были не меньше по объёму.

Короче, всю голову сломал. Может кто знает/сталкивался

Благодарю заранее!

Фото не очень понятные, но вдруг

DukovMihail

Сообщения: 6
Зарегистрирован: 07 сен 2014, 20:58
