Re: Новичкам. Задай вопрос - получи ответ

Сообщение Geratewart » 17 фев 2015, 20:36

Вот это - те самые пропуски от недостатка температуры для данной скорости печати (или высокой скорости для данной температуры)? Экструдер давит-давит нормально, а иногда хоп - и выдавливает меньше чем надо несколько сантиметров а потом опять нормально. В периметре это рандомные пропуски (не в каждом слое в отличии от проблем с ретрактом), а в заливке иногда более тонкие полоски, через которые становится видно предыдущий слой (на фото сложно разглядеть, но если присмотреться - видно).
Вложения

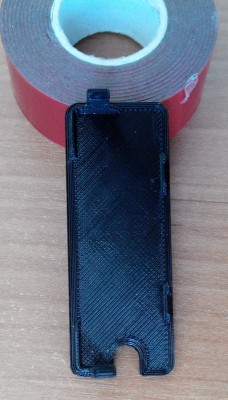

заливка

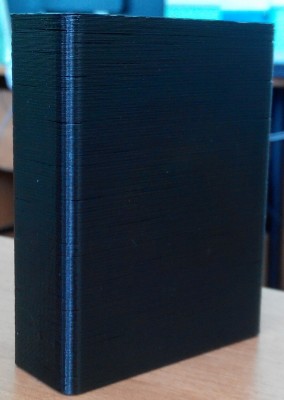

периметры
3d-принтер китай prusa i3 ("aurora Z605S") | экструдер MK8
Аватара пользователя
Geratewart

Сообщения: 55
Зарегистрирован: 10 дек 2014, 14:59
Откуда: Орел
ФИО: Сергей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 18 фев 2015, 12:09

очень похоже на пропуски вследствие изменения либо диаметра нити материала, либо проскальзывание прутика в экструдере.
менее вероятно но тоже может быть - плавающая по высоте пробка (переход расплава в пруток) и выход ее за хорошо скользящее место к стопору
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ales2k » 18 фев 2015, 13:03

Они переодические - смотри механику подачи или оче писал Setar пруокпеиодически меньше по диаметру :)
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Новичкам. Задай вопрос - получи ответ

Сообщение esisl » 18 фев 2015, 14:20

Джентльмены. Мне нужен совет.
У человека юбилей, лучшим подарком был признан 3D-фрезер. Тринтер всё же сложен в настройке, а там надо "достал из коробки и включил".
Но бюджет... Присмотрел вот такую модель: http://cncmodelist.ru/opisanie-stankov/ ... elist-2030

Кто что может сказать/посоветовать/отговорит?
esisl

Сообщения: 1478
Зарегистрирован: 23 июл 2012, 15:24

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 18 фев 2015, 19:34

Банальный вопрос, но навскидку инфы не нашел:

А как узнать по ж-коду, сколько тратится филамента в метрах - принтер в конце печати пишет, но банально забыл, а в самом ж-коде Слайс3ра не нашел.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение arkhnchul » 18 фев 2015, 19:59

конкретно slic3r пишет комментарий в самом конце кода
Код: Выделить всёРазвернуть
; filament used = 1723.8mm (4.1cm3)
arkhnchul

Сообщения: 139
Зарегистрирован: 19 июн 2014, 20:57
Откуда: Москва, Уфа

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 18 фев 2015, 20:20

arkhnchul писал(а):конкретно slic3r пишет комментарий в самом конце кода


Ох тыж )) Я смотрел и начало, и конец, но до туда не домотал. Спасибо :)
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Новичкам. Задай вопрос - получи ответ

Сообщение shel63 » 20 фев 2015, 22:50

Здравствуйте.решил собрать свой первый 3д принтер.выбрал для сборки prusa i3 как бюджетную и простую модель. Прочитав много статей решил закупить в китае запчасти для него. И тут появляются вопросы. Для этого принтера хорошо подходят моторы nema 17,но на али под nema 17 куча вижков с разными параметрами напряжения , тока,мощности и угла шага вращения. Какими параметрами должен обладать мотор для прюсы 3?
shel63

Сообщения: 9
Зарегистрирован: 19 авг 2009, 13:29
Откуда: самара

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 20 фев 2015, 23:07

первоисточник http://reprap.org/wiki/NEMA_17_Stepper_motor
внимательно смотрим номера моделей
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение irakezz » 20 фев 2015, 23:12

Всем привет! Вопрос был здесь такой но ответа на него не нашел... Mega 2560 в паре с Ramps 1.4(прошивка Marlin) выдает на heatbed 8,4 Вольта нормально ли это? В связи с этим нагрев до 87'происходит минут за 45, выше уже не поднимается. Есть ли в марлине какое нибудь ограничение на выходное напряжение?
irakezz

Сообщения: 79
Зарегистрирован: 26 дек 2014, 12:54

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 20 фев 2015, 23:43

во первых кровать важно питать толстыми кабелями которые пропускают ток 15-20 ампер
во вторых нужно убедиться что блок питания способен держать такой ток на 12 Вольтах
это все проверяется прямым подключением к блоку питания мимо платы управления.

далее
управление температурой есть двух режимов:
#define BED_LIMIT_SWITCHING - режим реле (включаем/выключаем раз в 5 сек)
скорость включения выключения можно править в расширенном конфиге:
#define BED_CHECK_INTERVAL 5000 //ms between checks in bang-bang control

второй режим это PID :
#define PIDTEMPBED
и параметры теплоемкости кровати для этого режима
#define DEFAULT_bedKp 10.00
#define DEFAULT_bedKi .023
#define DEFAULT_bedKd 305.4
их поиск осуществляется командой
// FIND YOUR OWN: "M303 E-1 C8 S90" to run autotune on the bed at 90 degreesC for 8 cycles.
это на долго, может и час

и конкретно по вопросу ограничение есть для режима PID но оно снято (выкручено на максимум):
#define MAX_BED_POWER 255 // limits duty cycle to bed; 255=full current

Добавлено спустя 1 минуту 27 секунд:
P.S. разумеется режим управления нагревом кровати должен быть выбран один, а второй выключен стандартной ремаркой (// в начале строки)
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 20 фев 2015, 23:45

Эх,Сетар уже всё написал))Уточни,что за блок питания используется.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение irakezz » 20 фев 2015, 23:57

setar писал(а):во первых кровать важно питать толстыми кабелями которые пропускают ток 15-20 ампер

спасибо проверим все. при подключении кровати напрямую до 120 греется быстро. точно не замерял
Vovich70 писал(а):Эх,Сетар уже всё написал))Уточни,что за блок питания используется.

блок питания Chieftec 420w по линии 12В Выдает 18А
irakezz

Сообщения: 79
Зарегистрирован: 26 дек 2014, 12:54

Re: Новичкам. Задай вопрос - получи ответ

Сообщение shel63 » 21 фев 2015, 08:44

setar писал(а):первоисточник http://reprap.org/wiki/NEMA_17_Stepper_motor
внимательно смотрим номера моделей

Спасибо. Но всеравно не понятно, мне выбирать любой из предложеных?у них же всеравно разные характеристики.как повлияет выбор определенных моторов с данными характеристиками на дальнейший выбор електроники (драйверов,плат управоения...?
я понимаю что лучще выбрать помощьней по показателю кг/см и с меньшим шагом , но как быть с током и напряжением
shel63

Сообщения: 9
Зарегистрирован: 19 авг 2009, 13:29
Откуда: самара

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Scald » 21 фев 2015, 11:21

Ток максимум 1,7-1,8А, на напряжение внимания не обращайте.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00
