Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 12 фев 2015, 17:38

Тогда нужно немного почитать про Arduino IDE
скачать его
скачать прошивку от Марлина
сконфигурировать и прошить
Перед этим нужно посмотреть в меню принтера раздел Motion, где указано количество шагов на мм для каждой оси, ускорения и все прочие параметры принтера которые нужно будет внести в свой новый конфиг

Добавлено спустя 1 минуту 55 секунд:
Ну и на сайте того же Makerlab наверняка найдется полезная информация по контроллеру
в конфиге марлина он есть
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение hulli-gan » 12 фев 2015, 19:12

icehardy писал(а):Тогда нужно немного почитать про Arduino IDE
скачать его
скачать прошивку от Марлина
сконфигурировать и прошить
Перед этим нужно посмотреть в меню принтера раздел Motion, где указано количество шагов на мм для каждой оси, ускорения и все прочие параметры принтера которые нужно будет внести в свой новый конфиг

Добавлено спустя 1 минуту 55 секунд:
Ну и на сайте того же Makerlab наверняка найдется полезная информация по контроллеру
в конфиге марлина он есть

Короче попробовал я перепрошить, вообще все встало. опять прошу помощи теперь хоть как нибудь оживить... с какого конца браться)
hulli-gan

Сообщения: 14
Зарегистрирован: 16 янв 2015, 12:55

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 12 фев 2015, 23:06

а какие действия были проделаны ?
приложи конфиг марлина
и какой у тебя принтер, по механике

https://github.com/MakerLabMe/ - тут прошивки от производителя
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение hulli-gan » 13 фев 2015, 00:22

icehardy писал(а):а какие действия были проделаны ?
приложи конфиг марлина
и какой у тебя принтер, по механике

Принтер PepRap
Прошивку нашел у китайцев встала нормально, теперь,
двигатели шевелятся.
Экструдер нагревается
Температуру экструдера показывает верно (экструдер включается и выключается).
Пемпературу площадки показывает верно но при включении на нагрев с репетирхоста не желает греться(подключен к выводам ХЕАТБЭД).
Теперь по изысканиям.
При включении на нагрев площадки напряжение подается только на вентилятор хотэнда, решил что к этим выводам должен подсоединятся нагрев площадки----подсоединил-дым-вонь-что то погорело(напруга на тот контакт идет но меньше) решил что это не критично(если что этот вентилятр можно просто сдружить с любымдругим источником-т.к. он всеравно крутит постоянно.-пока поставил на контакты напряжение на которых включается кнопкой вентилятора в репетирхосте.
-штудирование привело к тому что контакт к которому был ранее подключен вентилятор-для вентилятора вообще не предназначен, т.к. он не силовой.
Тут вопрос никак не пойму почему не дает напряжение на клеммы платформы при включении платформы на нагрев с репетирхоста.
Тут у меня вышло две неизвестно\непонятные вещи:
1. Как определить какой термистр на платформе(обозначений нет) -предполагаю что может быть термистр в прошивке указан неверно и дает неправильное напряжение(вернее вовсе его не дает).
2. Может быть в прошивке как то меняется (включается/выключается) функционирование клеммы хеатбед?

Блин боюсь все попалить...Дальше крайне осторожен.
Прошивку приложу может кто силен в ней. что в ней может быть не так. :( :pardon:

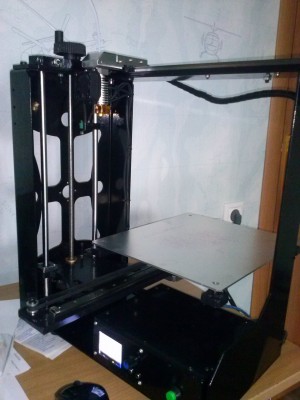

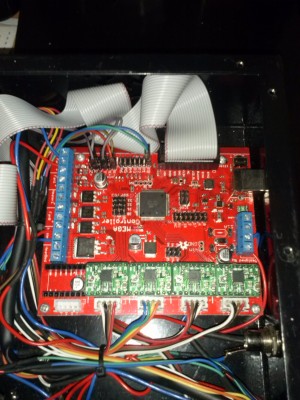

Фото приложу для большего полного представления.

Добавлено спустя 39 минут 44 секунды:

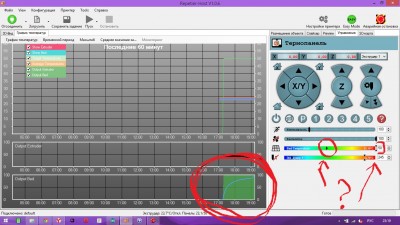

И еще что интересно, при попытке включить нагрев панели выдает вот такие занимательные графики рисует.
Вложения
Marlin-add_chinese_font.zip
(7.09 МиБ) Скачиваний: 0
hulli-gan

Сообщения: 14
Зарегистрирован: 16 янв 2015, 12:55

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VitalikNic » 13 фев 2015, 11:56

Что скажите про это
https://www.youmagine.com/designs/belt-driven-ultimaker-2-extruder
интересует как в работе???
VitalikNic

Сообщения: 67
Зарегистрирован: 11 авг 2014, 10:10

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 13 фев 2015, 12:27

VitalikNic писал(а):Что скажите про это
https://www.youmagine.com/designs/belt-driven-ultimaker-2-extruder
интересует как в работе???

не очень хорошая реализация хорошей идеи
можно обойтись без шестерни грызущей пруток и в целом упростить конструкцию
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение guardauto » 13 фев 2015, 13:21

Доброго дня!

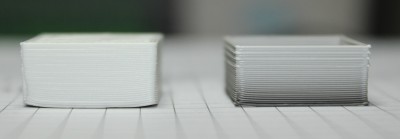

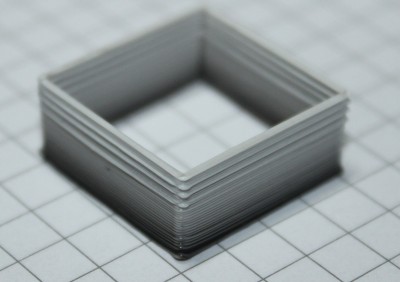

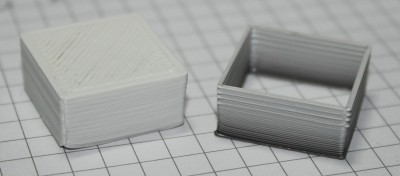

Закончил сборку Mendel 90. На фото пробные отпечатки калибровочных кубиков. Материал ABS.
Железо - megatronics v3.0, прошивка marlin.
Горячая голова - E3D v6, сопло 0,4мм.
Софт Repitier-Host со встроенным Slic3r.

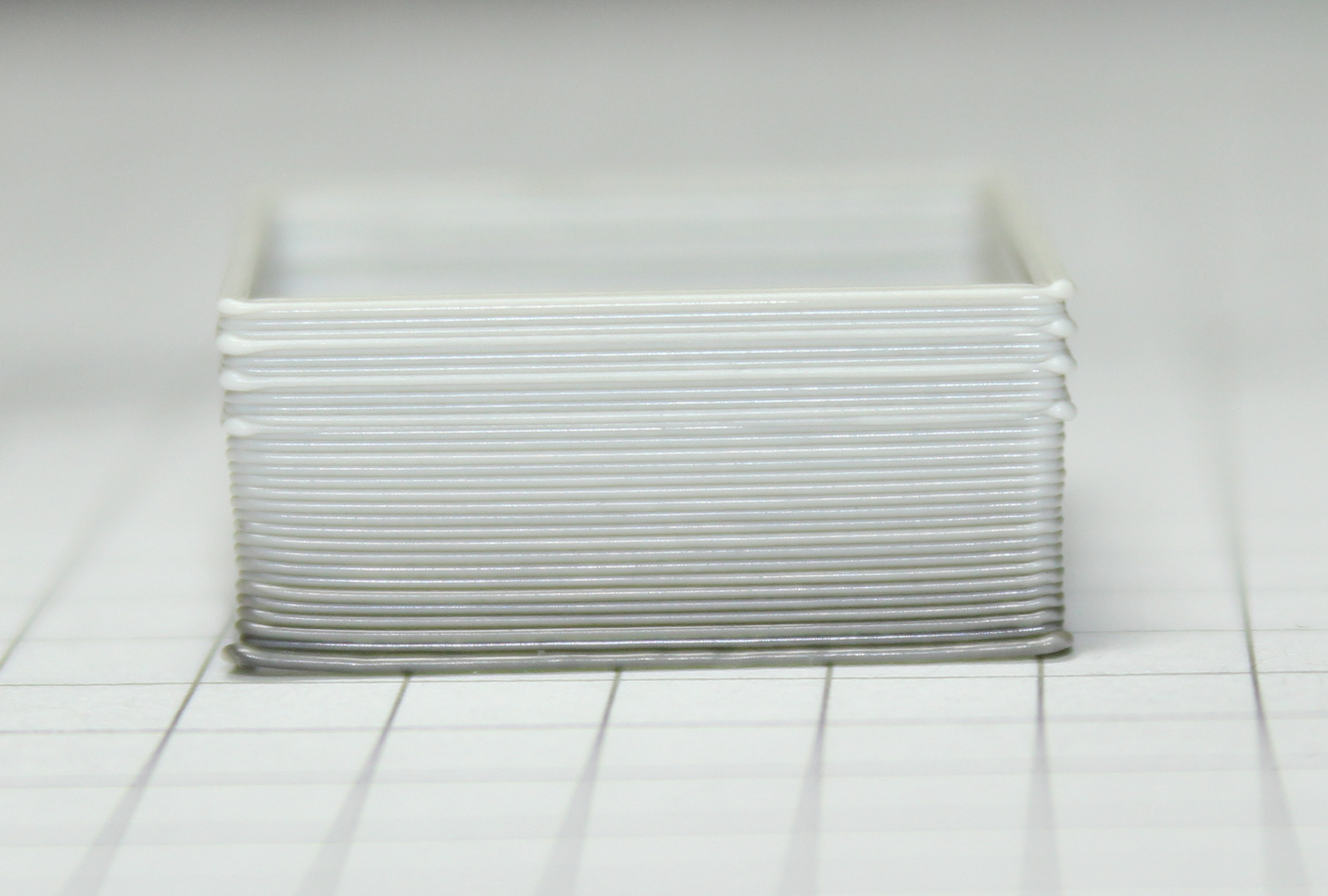

В отпечатках смущает "расползание" стенок наружу в верхних слоях. Сразу скажу, что круговой обдув отсутствует, еще нужно печатать. Может его отсутствие быть причиной?
Температуры Slic3r в коде ставит для головы 225гр., для стола 115гр. С такими и печатал. Температуры не высоки для печати?

В настройках Slic3r особо пока не лазил, пока сложно увязать все в единую систему, а времени перечитывать весь форум пока особо нет.

Прошу специалистов прокомментировать и подсказать, в каком направлении смотреть для усовершенствования печати.

Второй вопрос. У горячей головы E3D v6 имеется свой свой вентилятор, который, как я понимаю, при печати должен быть включен всегда. Я его могу включить кнопкой из софта Repitier-Host. Вентилятор для кругового обдува у меня не включается вообще. В тестовой прошивке marlin оба вентилятора работали, подключение к плате такое же, ничего не менял. Его в прошивке нужно включать либо в настройках Slic3r?




0,4 и 20 мм


0.4
Mendel 90
Новополоцк, Беларусь
guardauto

Сообщения: 12
Зарегистрирован: 22 янв 2015, 10:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Diffid » 13 фев 2015, 18:28

Пришла в голову идея 3д принтера в виде робота-манипулятора. Пошарив в интернете наткнулся только на промышленные манипуляторы, используемые подобным образом. Может кто-то где-нибудь видел подобные проекты? Скиньте пожалуйста ссылочку!
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 13 фев 2015, 18:33

guardauto писал(а):Доброго дня!

Закончил сборку Mendel 90. На фото пробные отпечатки калибровочных кубиков. Материал ABS.
Железо - megatronics v3.0, прошивка marlin.
Горячая голова - E3D v6, сопло 0,4мм.
Софт Repitier-Host со встроенным Slic3r.

В отпечатках смущает "расползание" стенок наружу в верхних слоях.

Вообще, для АБС это не большая температура, а как реально на сопле, не проверялось?
Как мне кажется, что там не пластик расползается, а оси колбасит, причем довольно сильно...
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение antonkopa » 14 фев 2015, 16:18

Всем привет, вопрос по настройке температуры экструдера. Выставляю греть до 230 а он набирает максимум 130 и все (( подскажите где данные параметры регулировать. И попутный вопрос в связи с этим застрял кусочек пластика в стальной шпильке для экструдера с термо барьером как его теперь достать ?

Спасибо
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение RomanST77 » 14 фев 2015, 22:07

Привет! Ни у кого не осталось куска направляющей 8 мм длиной 390 мм или больше (Москва)? Я бы забрал завтра за денежку. Посылка из Китая пришла с дыркой, железка где-то выпала, ждать еще 2-3 недели как то не хочется. Заодно еще какие-нибудь остатки ABS пластика 1.75 мм взял бы, чисто на калибровку чтобы хватило. Если кто готов выручить - почта robots.rulz собака gmail.com. Спасибо!
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 14 фев 2015, 23:13

antonkopa писал(а):Всем привет, вопрос по настройке температуры экструдера. Выставляю греть до 230 а он набирает максимум 130 и все (( подскажите где данные параметры регулировать. И попутный вопрос в связи с этим застрял кусочек пластика в стальной шпильке для экструдера с термо барьером как его теперь достать ?

Спасибо

"И всё"-это как?Отключается нагрев или диод показывает,что нагрев идет,а голова не греется?
Опять-же,какая голова,какой термистор стоит?Короче,нужны полные данные,иначе будет гадание на кофейной гуще..
А кусочек,если это АБС,то можно в ацетоне растворить.А лучше наладить хотэнд,тогда он сам расплавится и пройдёт.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 15 фев 2015, 01:41

RomanST77 писал(а):Привет! Ни у кого не осталось куска направляющей 8 мм длиной 390 мм или больше (Москва)? Я бы забрал завтра за денежку. Посылка из Китая пришла с дыркой, железка где-то выпала, ждать еще 2-3 недели как то не хочется. Заодно еще какие-нибудь остатки ABS пластика 1.75 мм взял бы, чисто на калибровку чтобы хватило. Если кто готов выручить - почта robots.rulz собака gmail.com. Спасибо!

есть такое пиши в личку договоримся.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение VitalikNic » 15 фев 2015, 11:06

Кто то пробовал вместо грызущего болта для экструдера
использовать резиновый вал (на подобии как в кассетных магнитофонах)
Принцип такой же как с болтом но сверху надеть резиновый вал и прижимать
подшипником.. Как думаете что то из этого получится ?
Ищу подачу прутка без "грызущегося" болта..
VitalikNic

Сообщения: 67
Зарегистрирован: 11 авг 2014, 10:10

Re: Новичкам. Задай вопрос - получи ответ

Сообщение antonkopa » 15 фев 2015, 12:39

Vovich70 писал(а):"И всё"-это как?Отключается нагрев или диод показывает,что нагрев идет,а голова не греется?
Опять-же,какая голова,какой термистор стоит?Короче,нужны полные данные,иначе будет гадание на кофейной гуще..
А кусочек,если это АБС,то можно в ацетоне растворить.А лучше наладить хотэнд,тогда он сам расплавится и пройдёт.


Спасибо за ответ разобрался )) все оказалась просто как по закону Мерфи "Если прибор не работает, попробуйте прочитать инструкцию" )) Я просто не догревал, и пытался протащить пластик, а он не доплавлялся и все.
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42
