Отправил. Но у меня нет никакой сопроводиловки. Все детали печатные от i3 Rework. Собирал тоже по инструкции реворка, только длина направляющих по X сантиметра на 1.5 вроде больше должна быть. Я по месту мерил и резал.

Идею я взял по сути отсюда http://reprap.org/wiki/Prusa_i3 из раздела Box Frame и Alternate Box frame, только переделал под свои мысли. И печатные детали не от этих проектов, а от реворка.

shel63 писал(а):а для prusa I3 думал полюбому нужно лазерная резка

совсем не обязательно. Смотрим там же http://reprap.org/wiki/Prusa_i3#Frame_type Box Style Frame, хоть ножовкой выпиливай.

arkhnchul писал(а):

shel63 писал(а):а для prusa I3 думал полюбому нужно лазерная резка

совсем не обязательно. Смотрим там же http://reprap.org/wiki/Prusa_i3#Frame_type Box Style Frame, хоть ножовкой выпиливай.

Именно. Только для ножовки у меня глазомер и руки не из того места, поэтому напряг знакомого мебельщика

Здравствуйте

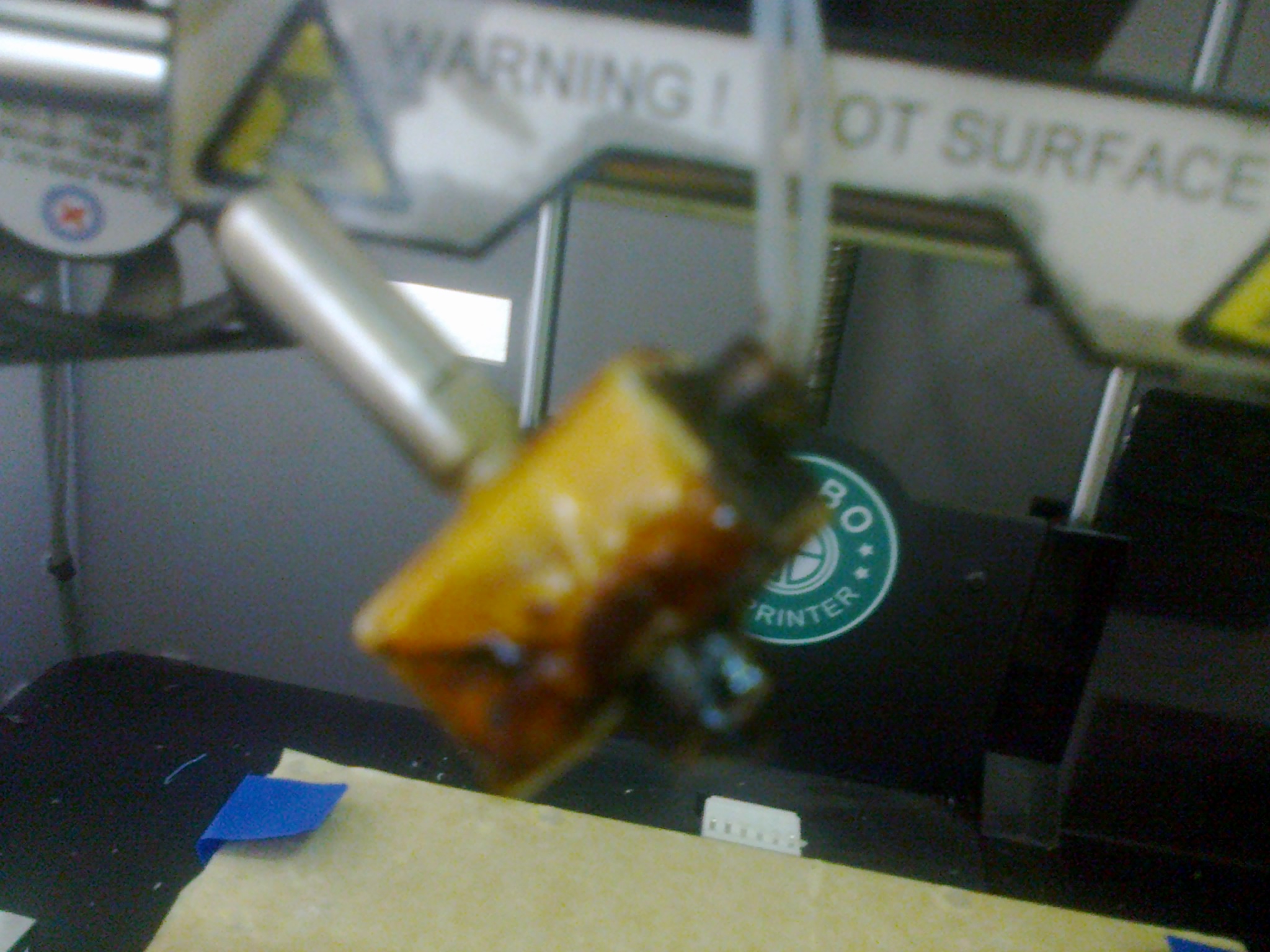

У меня забился экструдер пластиком. Причем когда печатал АБС все норм, а вот начал пробовать ПЛА вроде вначале нормально все, оставил модель на ночь печататься , пришел на следующее утро и вижу что пластик практически не вытекает. Прогревал экструдер до 220 градусов , пруток в нем стоит намертво. Плоскогубцами тоже вытащить не получилось , слишком короткий конец. Пришлось разобрать. Снизу приведу фотографию. Я вот не пойму он вообще дальше как нибудь разбирается? Там сверху цилиндр, нагревательный блок к которому идут два провода и снизу сопло. Я седня и так и этак крутил плоскогубцами , че то ни низ ни верх не проворачивается вообще или может они литые? А поможет если капнуть ацетон шприцом внутрь может там разъесть немноо пластик?
Хотя я заметил что в верхний цилиндр он не полностью круглый а снизу есть срезы, я вот подумал может чтобы ухватиться плоскогубцами , но че то не смог открутить

holomrn писал(а):

Alexus12 писал(а):На Ардуино надо подавать не 5, а 7 вольт минимум.

Читай внимательнее:

audel писал(а):Выпаял диод D1, что бы питать ардуино отденльно от 5в

Читаем внимательнее - на Ардуино надо подавать минимум 7 вольт. Чтобы питать отдельно.

Damir писал(а):Здравствуйте
У меня забился экструдер пластиком. Причем когда печатал АБС все норм, а вот начал пробовать ПЛА вроде вначале нормально все, оставил модель на ночь печататься , пришел на следующее утро и вижу что пластик практически не вытекает. Прогревал экструдер до 220 градусов , пруток в нем стоит намертво. Плоскогубцами тоже вытащить не получилось , слишком короткий конец. Пришлось разобрать. Снизу приведу фотографию. Я вот не пойму он вообще дальше как нибудь разбирается? Там сверху цилиндр, нагревательный блок к которому идут два провода и снизу сопло. Я седня и так и этак крутил плоскогубцами , че то ни низ ни верх не проворачивается вообще или может они литые? А поможет если капнуть ацетон шприцом внутрь может там разъесть немноо пластик?
Хотя я заметил что в верхний цилиндр он не полностью круглый а снизу есть срезы, я вот подумал может чтобы ухватиться плоскогубцами , но че то не смог открутить

На фото не видно ничего.

Да качество фотографии не очень. Ща вот еще одну выложу. Т.е можно ли как нибудь сопло нижнее снять чтобы можно было прочистить от застрявшего пластика . Я так понял это второй тип экструдера, т.е когда протяжный механизм отдельно а трубка, нагревательный блок и сопло вместе помоему боуден экструдер называется

Собираю прюшу 3, столкнулся с такой проблемой. Через примерно 10-15 секунд двигатель на мгновение останавливается, потом снова работает, при этом пропускаются шаги. Подозреваю что неправильно отрегулировал драйвера. Подскажите к чему подключать мультиметр что бы все проверить. Расчеты делал так мультитемтром выставлял 0,68 вольт (VREF = 1.7A * 0.4 = 0,68) между землей и третей ножкой чипа (драйвер от sainsmart)при подключенной только ардуине без двигателей (питание на ней же). Двигатели на 1.7 ампер. Модель двигателя 17HS4401N.
Как результат при печати станок кубика все сбивается, т.е. получается сначало квалрат, а потом он постепенно превращается в пирамидку и пластик не равномерно выходит, хотя без рывков подачу откалибровал.

Alexus12 писал(а):

holomrn писал(а):

Alexus12 писал(а):На Ардуино надо подавать не 5, а 7 вольт минимум.

Читай внимательнее:

audel писал(а):Выпаял диод D1, что бы питать ардуино отденльно от 5в

Читаем внимательнее - на Ардуино надо подавать минимум 7 вольт. Чтобы питать отдельно.

Да нет. Читаем внимательно:

audel писал(а):Выпаял диод D1, что бы питать ардуино отденльно от 5в

Смотрим внимательно на схемы рампса и ардуины. И видим... Видим, что при установленном диоде 12В идут с рамса на штатный вход ардуины. Там как раз 7-12В, все правильно. При удаленном диоде подаем 5В на 5В ардуины уже после её стабилизатора, которые потом приходят и на рампс. Хотя конечно никто не мешает подать 12В на ардуину от отдельного источника, и потом 5В от ардуины зайдут на рампс.

Damir писал(а):Да качество фотографии не очень. Ща вот еще одну выложу. Т.е можно ли как нибудь сопло нижнее снять чтобы можно было прочистить от застрявшего пластика . Я так понял это второй тип экструдера, т.е когда протяжный механизм отдельно а трубка, нагревательный блок и сопло вместе помоему боуден экструдер называется

ну по идее если сопло съемное то снимай и аккуратно тонким сверлом... ацетон не поможет, это же PLA

Добавлено спустя 4 минуты 46 секунд:
У меня заметил такую проблему. Когда идет старт печати движки очень сильно тарахтят... как будто заклинило. там идет подъем на 5 мм, хотя в реальности по оси z подъем меньше того что должен быть. Соответственно переходя к печати принтер пытается опустить хотенд до слоя 0.3 но получается из за этого глюка тупо останавливается на нулевой отметке. поэтому первый слой получается не 0.3 а примерно 0.1. Прошивка Marlin

holomrn писал(а):При удаленном диоде подаем 5В на 5В ардуины уже после её стабилизатора, которые потом приходят и на рампс. Хотя конечно никто не мешает подать 12В на ардуину от отдельного источника, и потом 5В от ардуины зайдут на рампс.

Не совсем понял в чем разница - подать 5 вольт после стабилизатора, или подать 12 вольт до стабилизатора, который на выходе даст те же 5 вольт. Нету схемы Ардуино под рукой просто. Я думал с РАМПСА приходит 12 вольт на стабилизатор Ардуино, а не 5 вольт, которые подаются после стабилизатора.

Да, с рампса приходит 12В на вход стабилизатора через диод Д1. А разницы нет, да.

holomrn писал(а):Да, с рампса приходит 12В на вход стабилизатора через диод Д1. А разницы нет, да.

Вернувшись тогда к изначальному вопросу (о неработающем дисплее). Я предложил подать на вход Ардуино не 5, а 7 вольт (при выпаянном диоде). Которые в итоге преобразуются в 5 вольт. Все то же самое (почти, за исключением того, что на вход Ардуино я предложил подать не 12 вольт с РАМПСа, а 7 от отдельного источника). Так в чем я был неправ, вот что я не пойму?
Я вот о чем

holomrn писал(а):Там как раз 7-12В, все правильно.

На вход Ардуино надо подавать 7-12 вольт. Я это и сказал, что не 5 надо, а 7.

Вернувшись к изначальному вопросу - непонятно куда подавалось 5В.
Да все правы. Замнем для ясности.

holomrn писал(а):Вернувшись к изначальному вопросу - непонятно куда подавалось 5В.
Да все правы. Замнем для ясности.

Ну а куда его ещё можно подать кроме как разъёма с круглым штеккером? УСБ в расчет не берем. А также хардкорность ТС, который припаивает проводки напрямую к Ардуино минуя преобразователь.
Дело тут не в правоте, а в том что я разобраться хочу. Потому что я тоже подумывал об этом диоде.

Лан. Давай про этот многострадальный диод и его функцию.
Сначала как идет питание когда он установлен.
12В из рампса, а конкретно от того входа, который помечен как 5А(нижний) идут на вход стабилизатора ардуины после диода. На ардуине есть свой диод от разъема питания до входа стабилизатора. На рампсе этот сигнал совется AM-VIN, на ардуине просто VIN. Потом из ардуины 5В идут на рампс. Тут все понятно.
Теперь если мы выпаиваем Д1.
рампс, фактически, остается без 5В. Т.к. 12В идут только к драйверам на движки, на экструдер и на кровать по отдельному входу. Ардуина тоже остается без питания. Нам надо любым способом подать 5В на ардуину и на рампс. И у нас есть 3 способа:
1) запитать ардуину по USB
2) подать на ардуину 7-12В на её штатный вход
3) подать на ардуину 5В на пин 3 в гребенке.
Также не забываем что у китайских ардуин очень любит гореть стабилизатор, тому есть достаточно воплей и на этом форуме тоже. Потому мой выбор - подать 5В после стабилизатора, котрые сделать из любого напряжения (до 35В, конечно) однобаксовым степ-дауном на лм2596.
