Re: Новичкам. Задай вопрос - получи ответ

Сообщение Scald » 10 фев 2015, 09:36

Тогда пробуйте вариант, где синий-желтый - одна катушка, красный - зеленый - вторая.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Новичкам. Задай вопрос - получи ответ

Сообщение antonkopa » 10 фев 2015, 10:48

День добрый, собрал каркас Graber i3 и получилось что направляющие оси Z короче одна на 20мм вторая на 10мм. Хотя при их замере все размеры соответствуют описанию. Вопрос это я не правильно собрал или так и должно быть ? Ну и извечный вопрос что с этим делать. ))

Заранее спасибо за ответы.
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение antonkopa » 10 фев 2015, 10:51

День добрый, собрал каркас Graber i3 и получилось что направляющие оси X короче одна на 20мм вторая на 10мм. Хотя при их замере все размеры соответствуют описанию. Вопрос это я не правильно собрал или так и должно быть ? Ну и извечный вопрос что с этим делать. ))

Заранее спасибо за ответы.
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 10 фев 2015, 10:59

CAH4OK писал(а):А без мультиметра какие есть варианты?

Без мультиметра прозвонить катушки шагового просто!
Нужно взять светодиод, подключить на пару проводов и энергично покрутить вал
Так можно выяснить пары катушек
а потом уже дальше пробуй провода правильно подключить для правильного вращения
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение holomrn » 10 фев 2015, 11:29

А лучше не жаться, а пойти купить. Даже самй простой 830 пригодится - напряжение БП посмотреть, ток, а может и температуру.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vlast » 10 фев 2015, 11:38

А еще можно просто крутить шкив вручную и замыкать провода. При замыкании правильных проводов
крутить шкив будет намного труднее.
Аватара пользователя
Vlast

Сообщения: 103
Зарегистрирован: 13 ноя 2012, 16:29
Откуда: Германия

Re: Новичкам. Задай вопрос - получи ответ

Сообщение CAH4OK » 10 фев 2015, 15:55

Ну с эти разобрались, где какие пары. А что делать если мотор не реагирует? В чем может быть проблема? Подключение проводов все перепробовал, и драйвер на новый менял, и резистор подкручивал.
CAH4OK

Сообщения: 14
Зарегистрирован: 24 дек 2014, 04:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение rn6 » 11 фев 2015, 07:51

Здравствуйте!
Осваиваю сей девайс Engineer V2 (Prusa I3)
Стоит ли поменять шататный экструдер 3 мм например на E3D, если да то менять только хотэнд или лучше все целиком? Какие то переделки и ли перепрошивки принтера ри этом потребуются?
Где лучше все это купить? Имеет ли смысл перехода с 3мм на 1.75? Заранее благодарен!
rn6

Сообщения: 12
Зарегистрирован: 28 янв 2015, 16:05

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Geratewart » 11 фев 2015, 16:12

rn6 писал(а):Здравствуйте!
Осваиваю сей девайс Engineer V2 (Prusa I3)
Стоит ли поменять шататный экструдер 3 мм например на E3D, если да то менять только хотэнд или лучше все целиком? Какие то переделки и ли перепрошивки принтера ри этом потребуются?
Где лучше все это купить? Имеет ли смысл перехода с 3мм на 1.75? Заранее благодарен!

Ну я не скажу что лучше, но у меня на пруше i3, в целом аналогичной "инженеру" стоит экструдер MK8 под 1,73, вроде не жалуюсь. Докупил к нему сопел 0,2, 0,3 и 0,4, 5 сопел за 400 рублей по распродаже на али. Ретракт делает на 4мм при 45мм/с, соплей и пропусков нет.
3d-принтер китай prusa i3 ("aurora Z605S") | экструдер MK8
Аватара пользователя
Geratewart

Сообщения: 55
Зарегистрирован: 10 дек 2014, 14:59
Откуда: Орел
ФИО: Сергей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение antonkopa » 11 фев 2015, 19:12

Подскажите пожалуйста по предварительной калибровке может ли такое быть или я что то не правильно меряю ?

#define DEFAULT_AXIS_STEPS_PER_UNIT {36.6,36.6,720.0*8/3,760*1.1}

Вопрос по осям X,Y,Z я по краю коретки делал замер и что б она отъезжала на 100мм от стандартных настроек ушел почти на половину. Просто везде пишут что данные настройки почти у всех стандартны ?

#define DEFAULT_AXIS_STEPS_PER_UNIT {78.7402,78.7402,200*8/3,760*1.1}

Спасибо.
antonkopa

Сообщения: 73
Зарегистрирован: 10 фев 2015, 10:42

Re: Новичкам. Задай вопрос - получи ответ

Сообщение mrsnowin » 11 фев 2015, 19:34

antonkopa писал(а):Подскажите пожалуйста по предварительной калибровке может ли такое быть или я что то не правильно меряю ?

#define DEFAULT_AXIS_STEPS_PER_UNIT {36.6,36.6,720.0*8/3,760*1.1}

Вопрос по осям X,Y,Z я по краю коретки делал замер и что б она отъезжала на 100мм от стандартных настроек ушел почти на половину. Просто везде пишут что данные настройки почти у всех стандартны ?

#define DEFAULT_AXIS_STEPS_PER_UNIT {78.7402,78.7402,200*8/3,760*1.1}

Спасибо.


Предварительную калибровку делать с помощью калькулятора: http://prusaprinters.org/calculator/. Я вообще потом ничего не перенастраивал - все идеально.
Custom Prusa i2, сопло 0.3, слой 0.2.
mrsnowin

Сообщения: 55
Зарегистрирован: 08 авг 2014, 18:36

Re: Новичкам. Задай вопрос - получи ответ

Сообщение CAH4OK » 11 фев 2015, 21:03

Всем спасибо за помощь, проблема оказалось в том что я подключил 5В и 12В к РАМСУ, а надо было оба 12В подключать) Терь моторчики работают
CAH4OK

Сообщения: 14
Зарегистрирован: 24 дек 2014, 04:23

Re: Новичкам. Задай вопрос - получи ответ

Сообщение hulli-gan » 12 фев 2015, 17:08

Доброго времени Форумчане.
Прошу помощи, мож кто силен с этой проблемкой.
Собственно суть:
К принтеру подключил нагрев.платформу ну и соответственно термистр, подключил согласно схеме контроллера (Mega Controller).

Но что то не хочет греться, репетирхост и пронтфейс не видят ни термистра и не дают напряжения на выводы контроллера.

Полагаю что дело может быть в прошивке..но как? ..на самом деле я чайниковат по делу прошивки.
Подскажите пожалуйста кто силен, как посмотреть по прошивке поставлена ли "дружба" с платформой и термистром?
Или же может можно как то протестировать на "вообще работает ли"?
Или может ссылочку...
Всем спасибо за посильную помощь.
hulli-gan

Сообщения: 14
Зарегистрирован: 16 янв 2015, 12:55

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 12 фев 2015, 17:29

Mega Controller - это кто ?
Какая сейчас прошивка, чем управляется ваш принтер ?

Более точно бы название контроллера или фото
тогда уже можно говорить о том какими средствами его прошивать
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение hulli-gan » 12 фев 2015, 17:32

icehardy писал(а):Mega Controller - это кто ?
Какая сейчас прошивка, чем управляется ваш принтер ?

Более точно бы название контроллера или фото
тогда уже можно говорить о том какими средствами его прошивать

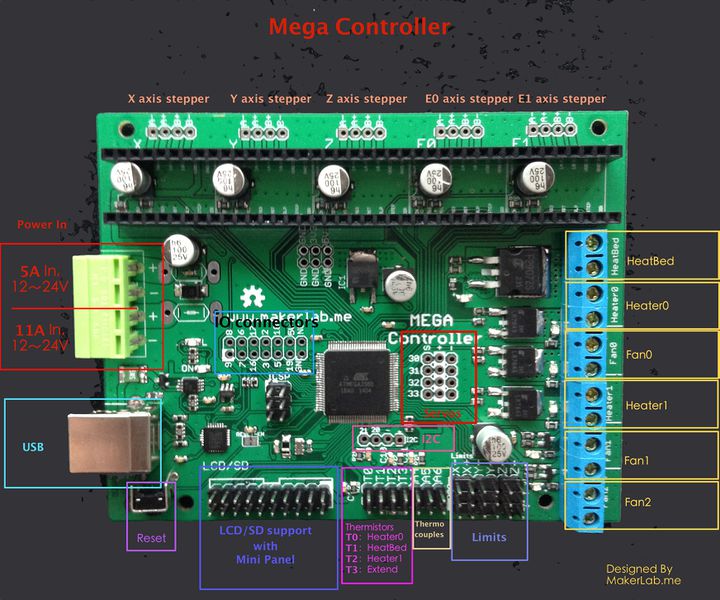

Мега контроллер энто такой контроллер)))

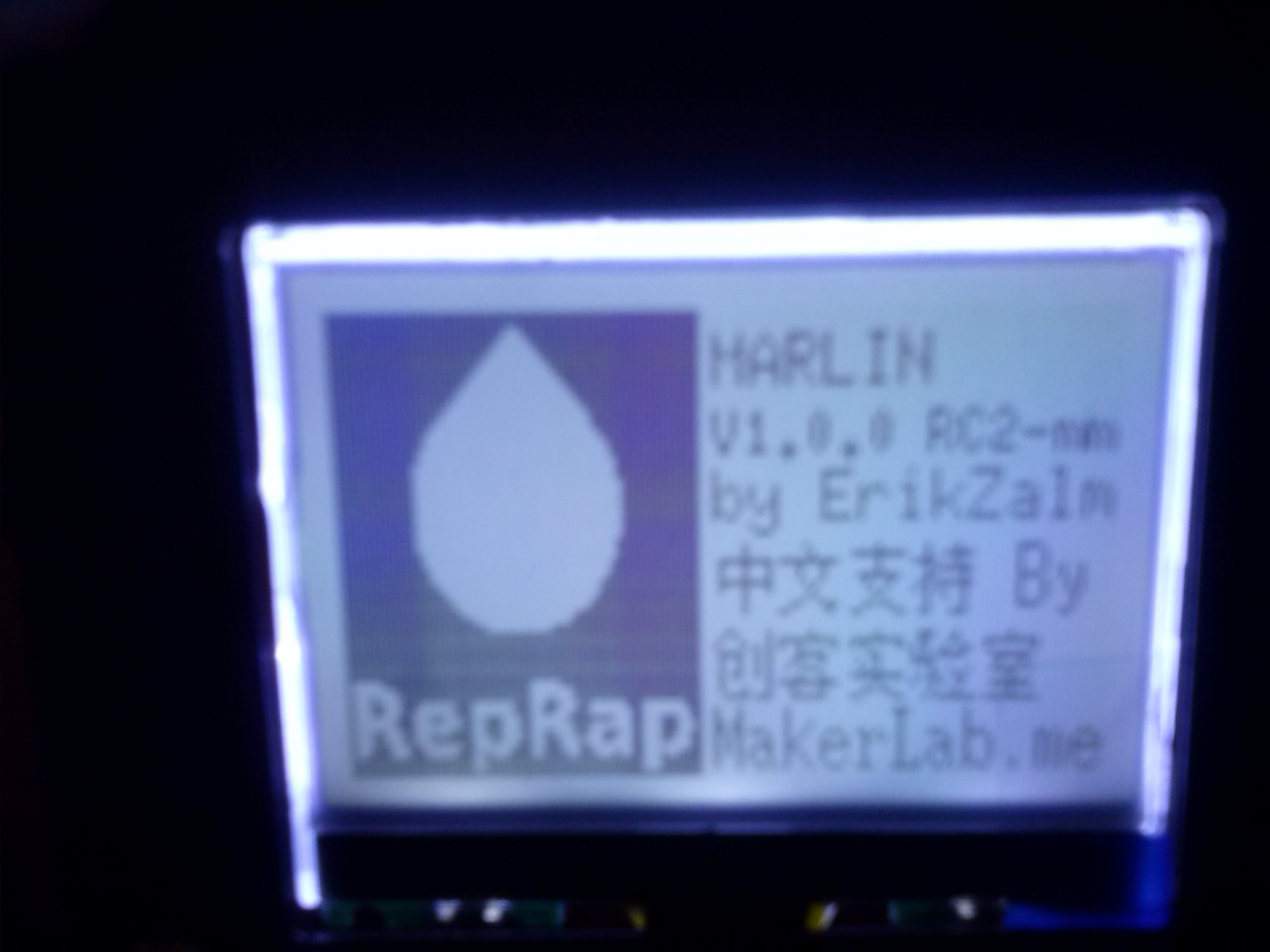

Прошивка Марлин, Пытаюсь печатать репетирхостом и пробовал пронтфэйсом.
Вложения
hulli-gan

Сообщения: 14
Зарегистрирован: 16 янв 2015, 12:55
