Re: Новичкам. Задай вопрос - получи ответ

Сообщение Fredi » 11 янв 2015, 00:53

Скотч скорее всего жвачка термопроводная, я лично пользуюсь АЛСИЛ-ом 5-м. После того, как высохнет, оторвать очень сложно!
Fredi

Сообщения: 6
Зарегистрирован: 19 ноя 2014, 17:58

Re: Новичкам. Задай вопрос - получи ответ

Сообщение aalex » 11 янв 2015, 01:13

Myp писал(а):у тебя просто бракованый нагревательный блок, рядом с отверстием под винт не хватает отверстия под сам датчик. китайцы лепят чёрти что без капли смысла
в оригинале датчик суёшь в отверстие, а винтом рядом прикручиваешь провода чтоб датчик не выпал.
все датчики показывают по разному, в прошивке их там больше 10 штук разных 100K термисторов, и каждый показывает свои градусы, тем более разные пластики имеют разные температуры плавления, незачем пытаться подогнать датчик под какую-то цифру.
прикрепи его как ни будь, чтоб не отвалился, можно термопастой КПТ8 промазать и делай тесты при скольких градусах пластик нормально печатает, запоминаешь эту температуру в параметрах слайсера и печатаешь. будет показывать 200, или 240, совершенно неважно, важно чтобы печатал нормально.


Да про подбор температуры под конкретный пластик я в курсе. Больше беспокоили скачки чувствительности, когда в разный момент времени, при 230° на экране, на самом деле может быть что угодно. Сейчас переделал крепление, что бы датчик не гулял, вроде бы нормализовалось все.

Myp писал(а):у тебя кстати какой то странный тепловой барьер, зачем у тебя там гайка накручена? она всё только портит, тепло передаёт вверх и пластик туже давится
вместо гайки наоборот должна быть узкая шейка.


Этот колхоз - вынужденная мера, так как алюминиевый брусок (в который вкручен термобарьер) переделывался. Гайка служит фиксатором термобарьера, что бы он был затянут в одном положении и не крутился вокруг своей оси.
Аватара пользователя
aalex

Сообщения: 107
Зарегистрирован: 18 окт 2014, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stajor » 11 янв 2015, 16:07

Здравствуйте!
Не могу понять, что не так с моделью:

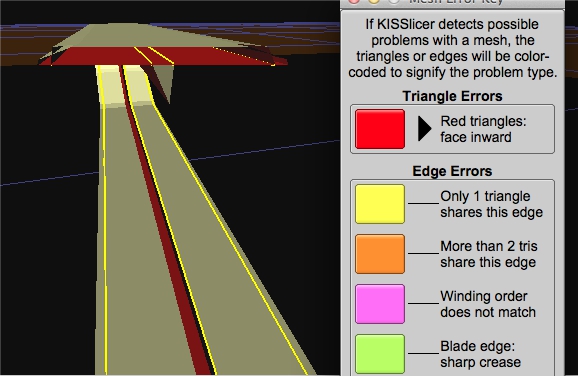

Все проги ругаются на незамкнутый контур. При "лечении" просто превращают ленту в цельный брусок. Модель объемная, пробовал существенно увеличить размер для придания объема - тоже самое. Не пойму, где в ней ошибка? STL прилагаю.
Спасибо!
Вложения
t34chas.stl
(86.7 КиБ) Скачиваний: 134
Stajor

Сообщения: 25
Зарегистрирован: 05 ноя 2014, 11:25

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dejavy » 12 янв 2015, 02:08

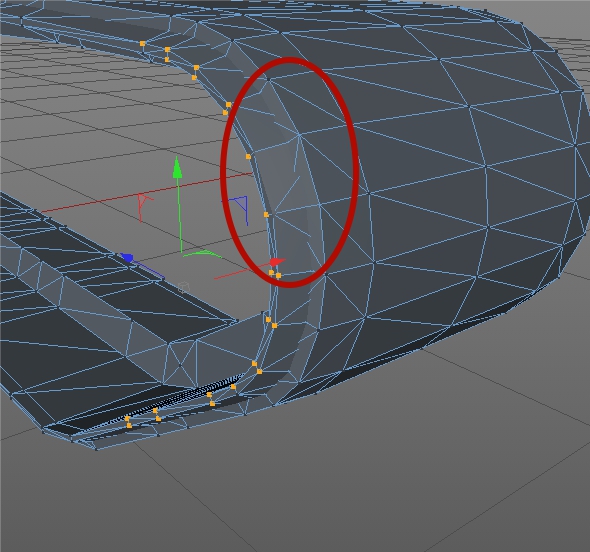

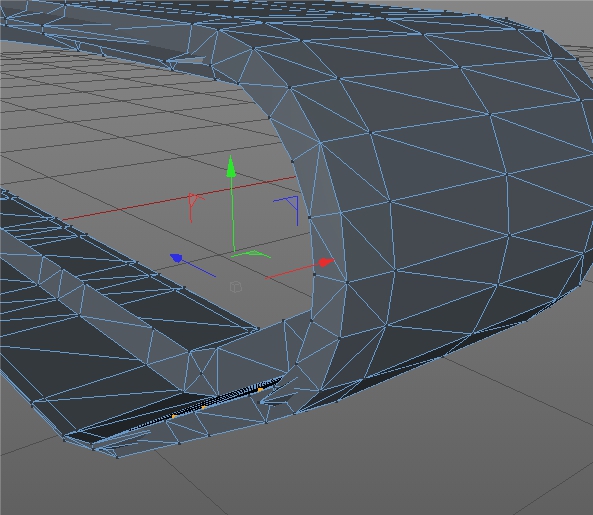

у тебя 2 обекта, один в другом.
какой то из них (наверное то что внутри) может быть и не замкнут.
Вложения
dejavy

Сообщения: 4
Зарегистрирован: 06 дек 2009, 16:30
Откуда: кривой рог

Re: Новичкам. Задай вопрос - получи ответ

Сообщение druksel » 12 янв 2015, 03:10

всем привет - вопрос такого плана - собрал принтер механика CORE_XY. настроил - все прекрасно печатает.но есть нюанс - печатает вдвое медленней чем слайсер нарезал. часы на меге идут верно. - куда копать??
druksel

Сообщения: 34
Зарегистрирован: 24 фев 2013, 21:03
Откуда: Ленинградская область

Re: Новичкам. Задай вопрос - получи ответ

Сообщение icehardy » 12 янв 2015, 08:50

а какой слайсер?
если Kisslicer то в нем нужно указывать то же ускорение, что прописано в принтере, и то не очень точно получится
собственно обращать внимание на тот прогноз по времени печати, что выдает слайсер нужно только для ориентира
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Новичкам. Задай вопрос - получи ответ

Сообщение druksel » 12 янв 2015, 09:08

слайсер slic3r. на предидущем принтере все практически идеально было. но там агрегат типа мейкербота самодельного.время работы смотрел в G-code.ws
druksel

Сообщения: 34
Зарегистрирован: 24 фев 2013, 21:03
Откуда: Ленинградская область

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stajor » 12 янв 2015, 12:24

dejavy писал(а):

у тебя 2 обекта, один в другом.
какой то из них (наверное то что внутри) может быть и не замкнут.

Спасибо! Автоматически можно это как-то исправить?
Stajor

Сообщения: 25
Зарегистрирован: 05 ноя 2014, 11:25

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Myp » 12 янв 2015, 14:53

aalex писал(а): Гайка служит фиксатором термобарьера, что бы он был затянут в одном положении и не крутился вокруг своей оси.

вкрути барьер через фум ленту, будет туже сидеть. а вобще барьер в блоке фиксируется в самом конце, тугим затягиваением сопла, оно внутри упирается в барьер и конструкция становится жёсткая.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dejavy » 12 янв 2015, 15:27

Stajor писал(а):
dejavy писал(а):

у тебя 2 обекта, один в другом.
какой то из них (наверное то что внутри) может быть и не замкнут.

Спасибо! Автоматически можно это как-то исправить?

Нет, надо руками модель править.
Есть сама модель, не STL, а сам 3DS. Или чертеж, размеры. Попробую сделать.
dejavy

Сообщения: 4
Зарегистрирован: 06 дек 2009, 16:30
Откуда: кривой рог

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Stajor » 12 янв 2015, 16:18

dejavy писал(а):
Stajor писал(а):
dejavy писал(а):
Вложение 5b40403d47.jpg больше недоступно

у тебя 2 обекта, один в другом.
какой то из них (наверное то что внутри) может быть и не замкнут.

Спасибо! Автоматически можно это как-то исправить?

Нет, надо руками модель править.
Есть сама модель, не STL, а сам 3DS. Или чертеж, размеры. Попробую сделать.

Есть исходник в obj. Понять бы только, что конкретно там править :(
Вложения
Chassis_0.zip
(35.52 КиБ) Скачиваний: 0
Stajor

Сообщения: 25
Зарегистрирован: 05 ноя 2014, 11:25

Re: Новичкам. Задай вопрос - получи ответ

Сообщение aalex » 12 янв 2015, 16:50

Myp писал(а):
aalex писал(а): Гайка служит фиксатором термобарьера, что бы он был затянут в одном положении и не крутился вокруг своей оси.

вкрути барьер через фум ленту, будет туже сидеть. а вобще барьер в блоке фиксируется в самом конце, тугим затягиваением сопла, оно внутри упирается в барьер и конструкция становится жёсткая.


Проблема с затяниванием немного не там. Вся требуха с датчиками, нагревателями и соплами вкручивается в алюминиевый брусок, который прикручен к каретке. Вот в нем термобаръер никак не фиксируется у меня.

Вот этот брусок:

На официальных снимках видно, что используется та же "технология" фиксирования гайкой, что и у меня:
Аватара пользователя
aalex

Сообщения: 107
Зарегистрирован: 18 окт 2014, 18:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Karagad » 12 янв 2015, 19:59

Здраствуйте. Строю Prusa i2. В процессе калибровки возникли вопросы
1. Оси двигаются по очереди. Когда из Pronterface командую домой сналала едет ось x, потом y, и наконец z. Так и должно быть?
2. При нажатии кнопки домой картетка доходит до концевика, затем отъезжает назад на пару мм, возвращается на прежнее место и замирает. Как бы отскакивает, хотя ничего не касается. Так и должно быть?
Karagad

Сообщения: 31
Зарегистрирован: 30 дек 2014, 15:37
Откуда: Краснодар

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Diffid » 12 янв 2015, 20:29

Karagad писал(а):Здраствуйте. Строю Prusa i2. В процессе калибровки возникли вопросы
1. Оси двигаются по очереди. Когда из Pronterface командую домой сналала едет ось x, потом y, и наконец z. Так и должно быть?
2. При нажатии кнопки домой картетка доходит до концевика, затем отъезжает назад на пару мм, возвращается на прежнее место и замирает. Как бы отскакивает, хотя ничего не касается. Так и должно быть?

Так и должно быть.)
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение druksel » 12 янв 2015, 22:16

в общем со скоростью печати разобрался - видимо в крайней версии марлина какой то косяк имеется - сейчас собрал прошивку на более древней версии марлина - и результат - скока положено - стока времени и печатает - так что придется более старую версию юзать.. :(
druksel

Сообщения: 34
Зарегистрирован: 24 фев 2013, 21:03
Откуда: Ленинградская область
