Re: Новичкам. Задай вопрос - получи ответ

Сообщение BADTRANS » 21 май 2014, 08:20

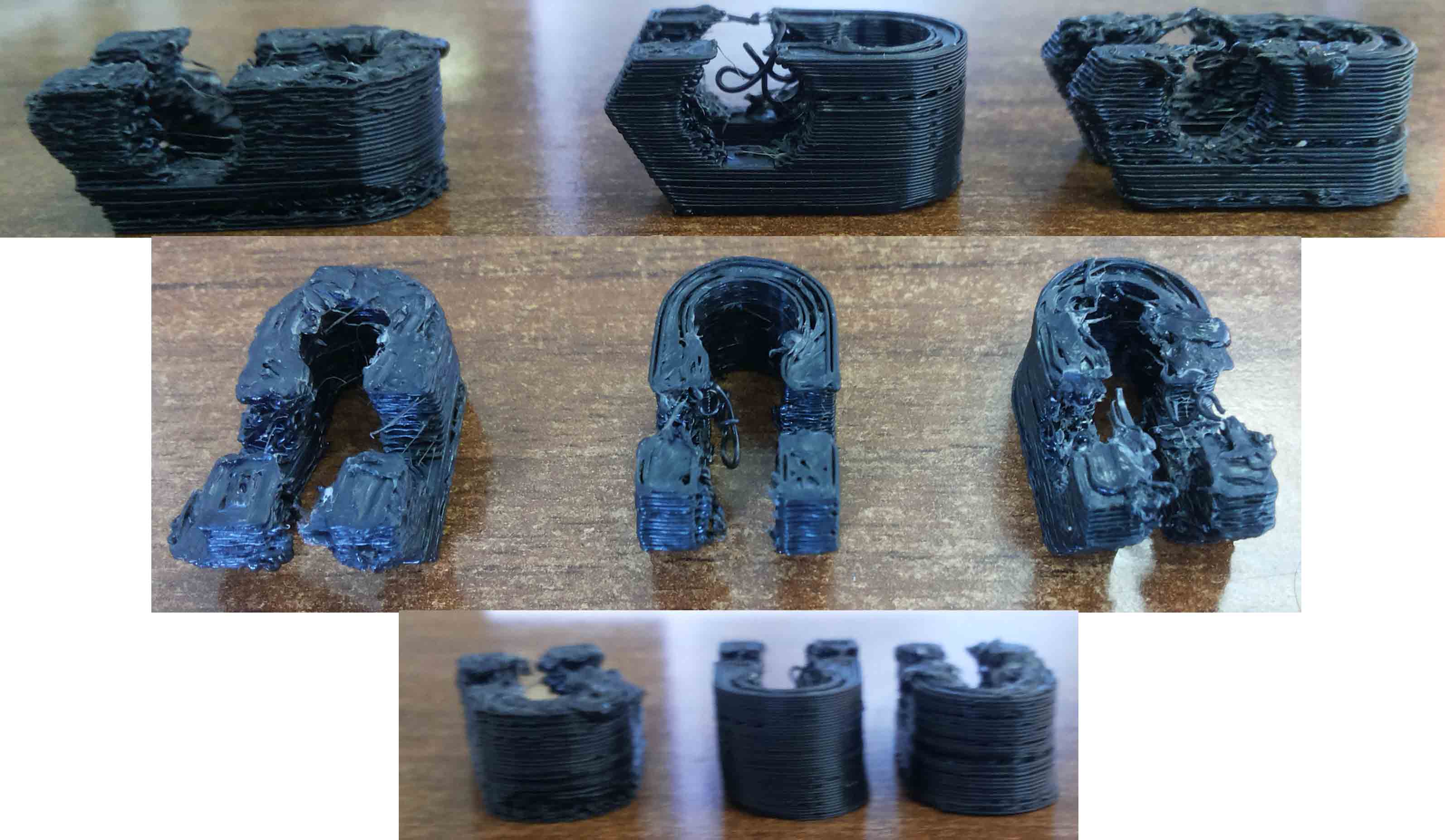

Стабильно срывает со стола примерно на одной высоте. Это ведь пропуск шагов по Z? Принтер Prusa I2, эскструдер 0.4мм J-head с прямой подачей, 1.75 пруток.
Вложения
BADTRANS

Сообщения: 10
Зарегистрирован: 18 апр 2014, 10:59

Re: Новичкам. Задай вопрос - получи ответ

Сообщение INXAR » 21 май 2014, 09:42

Vovich70 писал(а):Так ,с прошивкой пока подождём)Принтер куплен готовый?Плата электроники какая?Мега с РАМПСом или цельная с драйверами?


Купили принтер для сборки.
Heacent RepRap Prusa Мендель 3DP01
Плата вроде с дровами, все работает боле мене, в программе по осям отзывается, но края не видит, крутит движки до последнего , даже если крутить некуда ...
Плата: melzi ardentissimo (base on sanguinololu) ... вроде так)))
Фото кинуть куда нибудь?
INXAR

Сообщения: 14
Зарегистрирован: 11 янв 2014, 13:33

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Sailanser » 21 май 2014, 09:59

Судя по плате там идут только три концевика, значит это все минимум. :)
Тут возникают другие вопросы.
1. Концевики правильно подсоединены к плате.
2. Концевики стоят на всех осях в минимуме.
3. Если его зажимать рукой реагирует.
4. Провода на концевик подпаяны правильно, может их инвертировать.
5. Что говорит команда M119
6. Сам по себе концевик живой.
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 21 май 2014, 10:34

BADTRANS писал(а):Стабильно срывает со стола примерно на одной высоте.

А случайно края отверстия вверх не загибаются?Тогда возможно головой бьёт и срывает.Попробуйте момент отследить.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение BADTRANS » 21 май 2014, 10:46

Vovich70 писал(а):А случайно края отверстия вверх не загибаются?Тогда возможно головой бьёт и срывает.Попробуйте момент отследить.

Вроде не видно такого. Как будто в некоторый момент начинает ездить на не соответствующей текущему слою высоте.
BADTRANS

Сообщения: 10
Зарегистрирован: 18 апр 2014, 10:59

Re: Новичкам. Задай вопрос - получи ответ

Сообщение XYNTAXIS » 21 май 2014, 11:52

Нужна помощь в подключении энкодера http://roboforum.ru/forum107/topic12917-2865.html#p303112
XYNTAXIS

Сообщения: 5
Зарегистрирован: 31 янв 2014, 16:30
прог. языки: python

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 21 май 2014, 13:11

BADTRANS писал(а):Стабильно срывает со стола примерно на одной высоте. Это ведь пропуск шагов по Z? Принтер Prusa I2, эскструдер 0.4мм J-head с прямой подачей, 1.75 пруток.

я наблюдаю букет проблем.
1. вероятен пропуск шагов (или срыв прутка) по E. Это дает непостоянный поток и как следствие то пропуски по вертикали то наплывы.
В то же время такой же эффект может дать пропуск шагов по Z
2. плохо закреплена шпуля по Y (или x - непонятно как ориентация была). это дает плавный сдвиг от вертикали
3. вероятно имеет место плохая калибровка потока на экструдере, или это следствие проблемы №1


Нужно протянуть шпули на движках (если валы круглые без шлицов - сделать дремелем или напильником плоскую площадку для закрепления упорным болтом)

Дальше гонять Z ручными командами, найти максимальную скорость движения без пропусков и 80% от этой скорости поставить ограничителем в прошивку (обычно на шпильках Z стабильная скорость не выше 4мм/с)

Вручную, командами G-code на температуре печати найти максимальную скорость экструзии без пропусков, занести ее в прошивку (не забудте перед тестом снять этот ограничитель поставив большое значение)
Затем калибровать экструдер.
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение BADTRANS » 21 май 2014, 13:35

setar писал(а):я наблюдаю букет проблем.
1. вероятен пропуск шагов (или срыв прутка) по E. Это дает непостоянный поток и как следствие то пропуски по вертикали то наплывы.
В то же время такой же эффект может дать пропуск шагов по Z
2. плохо закреплена шпуля по Y (или x - непонятно как ориентация была). это дает плавный сдвиг от вертикали
3. вероятно имеет место плохая калибровка потока на экструдере, или это следствие проблемы №1


Нужно протянуть шпули на движках (если валы круглые без шлицов - сделать дремелем или напильником плоскую площадку для закрепления упорным болтом)

Дальше гонять Z ручными командами, найти максимальную скорость движения без пропусков и 80% от этой скорости поставить ограничителем в прошивку (обычно на шпильках Z стабильная скорость не выше 4мм/с)

Вручную, командами G-code на температуре печати найти максимальную скорость экструзии без пропусков, занести ее в прошивку (не забудте перед тестом снять этот ограничитель поставив большое значение)
Затем калибровать экструдер.

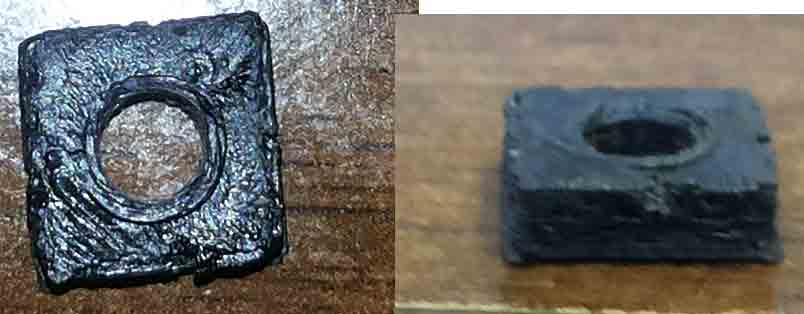

Спасибо. Действительно, экструдер не ахти, он вот такой http://www.aliexpress.com/store/product ... 76224.html и у него мгновенно сломался рычаг, который был заколхожен двумя алюминиевыми пластинами по краям, а все потроха, кроме тех, что на концах, где находятся прижимной ролик-подшипник и место упора пружин, были выпилены. Скорости X Y Z E (450,450,2,1000). Вообще хочу http://www.makergear.com/products/extruders с Wade(greg) механизмом, но не пойму, как заказать 12В версию. Еще имеет место такая проблема: допустим, кубик (параллелепипед) 10мм с отверстием 5мм печатается с внешними размерами с погрешностью в пределах 0.1мм, а внутренние отверстия всегда меньше на 0.4мм. Скорее всего, у нее те же причины.
Вложения
BADTRANS

Сообщения: 10
Зарегистрирован: 18 апр 2014, 10:59

Re: Новичкам. Задай вопрос - получи ответ

Сообщение elshad66 » 21 май 2014, 14:43

15 май 2014,
предыдущий пост

решил проблему подключив лазер к FAN к 15 пину ( по умочанию 9 пин)
а в прошивке заменил 106 на 101 и 107 на 103
и все заработало как надо

как выяснилось проблема была не в пине
а тексте прошивки для данного case
сейчас проверил ,,,на любом пине работает как надо,
===

и вновь проблема выскочила ни с того ни сего,всего один день ,нормально работал
ничего не трогал , тоько ж коды отправлял с карты на печать
и ресет кнопкой на плате
опять прошивка стала включать лазер с нуля
проверил на других пинах ,,тоже самое
ну работало же нормально в чем же может быть проблема? :shock:
препрошил всеми версиями марлин ,ну хоть убей не работает и все

прошил спринтером работает ссу,,а))
ну решил попробовать прошивку репитер
http://www.repetier.com/firmware/v091/
на сайте возможно ввести нужные данные и скачать готовую настроенную прошивку
чуть подредактировал , вписал лазер м101,3
заработало сразу,вписывал в ж код и 106 , и 101 , и 42р9sхх
проверил на всех пинах и дигитал и аналоги комуникал и шим,на всех работал идеально
(также корфигурировал в марлин)
и на этот раз ничего трогал ,только ж коды отправлял с карты на печать
и тоже всего 1 день поработал и выкинул эту же подлянку,
и на других пинах тоже не работает
раз 10 скачивал с сайта , по новой перепрошивал,и удалял то что вписывал в прошивку ,и менял платы ардуино(3 шт) и на другие пины перекидывал
,,не работает
опять лазер включает с нуля :durak:

а спринтер работает как надо )))))))))

чо ж делать то? где копать
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 364
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Jerry » 21 май 2014, 15:03

Подскажите не кто не сталкивался с таким хотендом?

http://www.aliexpress.com/item/Geeetech ... 22974.html

по внешнему виду похож на E3D v5, но как он в работе интересует.
Аватара пользователя
Jerry

Сообщения: 55
Зарегистрирован: 15 фев 2012, 11:28
Откуда: UA
прог. языки: BaskomAVR. PHP, Mysql, Delphi

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 21 май 2014, 15:06

BADTRANS
Я думаю что экструдер не причем. Похоже что :
- не равномерная подача пластика ( уменьшить скорость и возможно намотать больше термоизоляции на нагреватель), еще может неравномерная подача быть из-за глубокой зенковки выходного отверстия
- не успевает остывать предыдущий слой перед нанесением следующего ( я печатаю несколько экземпляров сразу 2 или 4)
и слой делать чем тоньше тем лучше (0.1-0.15) это уменьшает деламинацию и при равномерной подаче увеличит точность .

Пару страниц назад я жаловался на немецкий белый пластик, так вот указанные меры позволили нормально печатать.
сопло 0.35, скорости от 30 до 45, теперь печатает почти идеально
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Naruto » 21 май 2014, 15:17

BADTRANS писал(а):Вообще хочу http://www.makergear.com/products/extruders с Wade(greg) механизмом, но не пойму, как заказать 12В версию. Еще имеет место такая проблема: допустим, кубик (параллелепипед) 10мм с отверстием 5мм печатается с внешними размерами с погрешностью в пределах 0.1мм, а внутренние отверстия всегда меньше на 0.4мм. Скорее всего, у нее те же причины.

Надо выбрать к покупке стандартного 24 v экструдера, апгрейт на 12v (он добавится в счет с нулевой стоимостью) то же самое если надо не 1.75 мм а 3 мм (вообще то там все написано пользуйтесь гуугл переводчиком страниц и будет Вам счастье с пониманием)
Для этого хотенда лучше полнометалический экструдер или как минимум монтажную пластину из люминя или фанеры, термобарьер греется много сильнее чем у Г хеда, и экструдер из АВС рискует быть деформирован очень быстро. либо всегда включать обдув термобарьера, что в Вашем экструдере не айс как реализовано, будет дуть и на модель, возможно расслоение и отклеивание от стола...

По размерам кубика надо Вам разобраться с прошивкой, освоить среду ардуино и заново откалибровать все , оси, экструдер, хотенд (термистор) потом разбираться с настройками инфила в слайсере, тогда и печатать будет точно, погрешность в 0,4 мм это ад...
Комплекты для сборки идут условно готовыми к печати, по сути это набор запчастей и у меня даже складывается впечатление, что никто из этих поставщиков и не задумывался, что бы хотя бы тестовую прошивку отклаибровать ручками, походу на калькуляторах считают значения и их и впихивают.
Так же для печати на Менделях очень ВАЖНА соосность шпилек по Y (и перпендикулярность Z , а так же соосность Z шпильки и направляющей, важно строго паралеьное движение ремней (что бы не образовалось натяжения под углом ремней к шпулям и роликам)
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Eugen_B » 21 май 2014, 15:32

День добрый.
Ребят, кто знает как получить значения температуры при нагреве, к примеру нагревательной головки, в виде текстового списка значений?
После эти значения хочу импортировать в Mathcad или Excel для моделирования процесса.
Пытался написать макрос в Pronterface, что-то не особо вышло. Вывел только в текстовый файл по средствам перeменной self.tempreport значения строки монитора температуры, и то для обновления необходимо вводить команду макроса. В Pyton не селен.
Включил пункт показать значения температуры с АЦП в прошивке, которые выводятся командой М105, эти значения только мониторятся, возможно они где-то хранятся, вот где без понятия, может кто знает.
Буду благодарен за ответ.
Eugen_B

Сообщения: 3
Зарегистрирован: 21 май 2014, 15:15

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 21 май 2014, 16:55

не очень понял измерения с какой целью - оценка качества регулирования в прошивке или анализ параметров системы вне зависимости от прошивки.

в приложении простая прошивка avr mega для получения текстовой таблицы с термопары (разумеется это вне зависимости от прошивки принтера)
Вложения
termistor_calibrate.zip
(8.23 КиБ) Скачиваний: 0
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 21 май 2014, 17:25

а ведь setar предложил вариант, только добавить еще 1 терморезистор и внешний контролер.
одна контролер регулирует и печатает, а второй тоже меряет и выводит в таблицу
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv
