Naruto - Спасибо вам за подсказку .а есть инструкция по сборке ( точнее изготовление ) ?

привет всем. впервые в жизни собрал дельта принтер по купленному киту.
В Pronterface погонял моторы все работают. экструдер нагревается до 230 градусов. стол до 80 больше не тянет.

Дальнейшая настройка темный лес. прошу помощи.

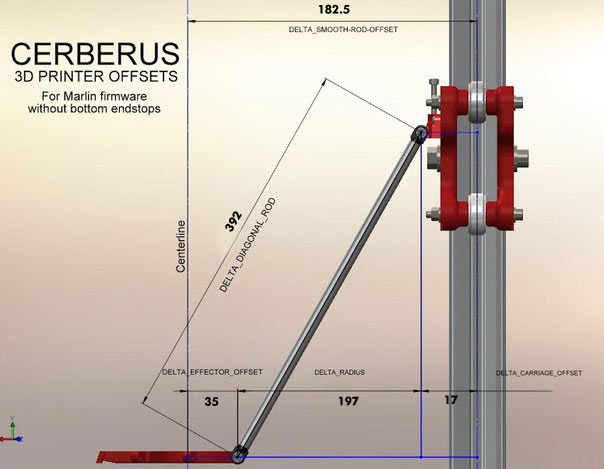

Контроллер arduino 2560. Характеристики принтера



вставил в соответствующие места в configuration.h

Код: Выделить всё • Развернуть

#define DELTA

// Make delta curves from many straight lines (linear interpolation).
// This is a trade-off between visible corners (not enough segments)
// and processor overload (too many expensive sqrt calls).
#define DELTA_SEGMENTS_PER_SECOND 200

// Center-to-center distance of the holes in the diagonal push rods.
#define DELTA_DIAGONAL_ROD 392.0 // mm

// Horizontal offset from middle of printer to smooth rod center.
#define DELTA_SMOOTH_ROD_OFFSET 182.5 // mm

// Horizontal offset of the universal joints on the end effector.
#define DELTA_EFFECTOR_OFFSET 35.0 // mm

// Horizontal offset of the universal joints on the carriages.
#define DELTA_CARRIAGE_OFFSET 17.0//23.5 // mm

//use it if all dimmensions are fine but you still have lens problem "+number" if middel upper then corners or "-number" if middel lover than corners
#define DELTA_R_CORRECTION 20.5  //mm

// Effective horizontal distance bridged by diagonal push rods.
[color=#FF0000][b]#define DELTA_RADIUS (DELTA_SMOOTH_ROD_OFFSET-DELTA_EFFECTOR_OFFSET-DELTA_CARRIAGE_OFFSET+DELTA_R_CORRECTION)[/b][/color]

вводить DELTA_RADIUS не стал т.к. я вижу его высчитывает программа сама, правильно?

правильно ли я указал параметры принтера и как выставить ноль на столе?

что еще необходимо сделать перед началом печати?

p.s. с концевиками разобрался. была ошибка в физической схеме подключения на плату, блин.

Подскажите человеку далекому от электроники, вот такой дисплей с кнопками подайдет для Megstronics (насколько я понял подойдет любой дисплей поскольку вроде как контролер контраста на плате Мегатроникс есть) но все же?
Понравилось что на этом дисплее есть кнопки и все за 206 рублей включая доставку, другие варианты начинаются от 500 рублей только за дисплей (для RAMPS 1.4 c контроллером контраста)
Спасибо

вот какой?

Такой forum107/topic12917-2865.html#p303112 =)

Странно! почему большинство считает - что правильно ездить столом?(Декартовы)
Не спрашиваю о поляпных
ИМНО - стол только вертикально и удобно и наблюдательно и экономично?
Видимо все зациклены над одной схемой?

отнюдь, многие понимают что "болтать" изделием не очень правильно.
однако такая схема имеет более простую механическую реализацию, на малых размерах это допустимо.

сори вот такой http://ru.aliexpress.com/item/Free-Ship ... 41076.html

(почему то не вставилась ссылка первый раз

Добавлено спустя 5 минут 52 секунды:

ДимаМ писал(а):

MonZon писал(а):Отчего такой сильный недолив? Слишком быстро печатаю?

Диаметр сопла у вас указан правильно? выдавите в воздух нить и штангелем измерьте её диаметр. Его и внесите как параметр.

Очень распространенный и (имхо) сомнительный совет, сколько не пробовал вносить диаметр экструзии в качестве диаметра сопла (даже на самой минимальной скорости экструзия все равно чуть толще сопла (процентов 10-15), всегда получался перезалив , когда указывал диаметр сопла фатический, то все ок (слайсер - sli3er) сопло мэйкергир 0,35, экструдер откалиброван...

помогли, спасибо

Так и не понял причину дырок post302131.html#p302131, еще заметил, они появляются не в определенном положениии (месте) хотенда относительно стола, а при опеределенном направлении движения хотенда, у меня дырки получаются при движении справа налево и спереди назад. Подозреваю, что это люфт хотенда на направлюящих, т.е. его перекашивает боуденом. Сильнее затягивать не пробовал, может пострадать геометрия.
По совету ДимаМ, поднял температуру хотенда до 255, вроде поменьше стало дырок, хотел бы еще поднять поток, но не нашел где он устанавливается в Слик3ре.

это механические проблемы с люфтами

Вот в нижнее поле Post-Process можно вписать вызов какой-нибудь программы. Я писал постобработку на питоне, awk. Можно воспользоваться чем-нибудь стандартным, типа sed.


Можно вызвать sed и заменить все вхождения "M103" на "M42 P14 S255", а "M101" на "M42 P14 S0". Вписать в пост обработку что-то типа:

Код: Выделить всё • Развернуть

sed 's/M103/M42 P14 S255/g' <File> | sed 's/M101/M42 P14 S0/g' > patched.gcode

Для начала можешь просто из терминала попробовать эти команды, чтобы убедиться, что они работают. И проверить конкретную версию sed какие параметры используются.[/quote]

что то не правильно делаю,, не выходит заменять
скачал exe файл sed
http://sourceforge.net/projects/gnuwin3 ... source=dlp
установился на диск с в прог файл
вписал как на сайте ,, sed 's/regexp/replacement/g' inputFileName > outputFileName

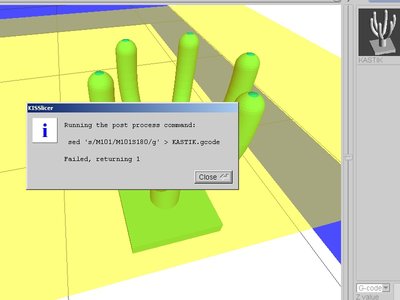

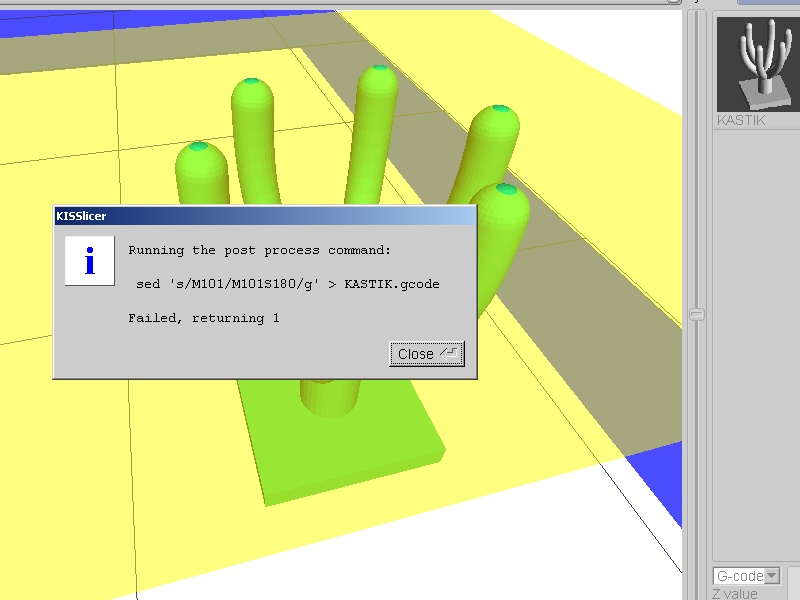

sed 's/M101/M101S180/g' KASTIK.gcode > KASTIK1.gcode
нужно к М101 добавить S180
выдает ошибку,,что не првильно?

Почему на 3D принтеры такие офигенные цены? Что там есть кроме трех моторчиков и платки?

Вот современный МФУ за 5 тыров можно купить, лазерник плюс сканер. А тут 30-50 тыров хрен знает за что.

попробуйте скомплектовать сами
все вопросы цены мигом исчезнут
30 тр это в среднем за детали по номинальной стоимости без процентов перепродавца (прямой закуп на ebay или aliexpress)
20 тр это в основном настройка (пока сами не попробуете до ума довести - не поймете)

Ну хорошо, а почему комплектующие МФУ стоят 3 тыра, а не 30-дцать? Моторчики, корпус, лампа сканера и копира, датчики бумаги, мозги и электростатическая машина, лазер и еще много чего?
