Re: Новичкам. Задай вопрос - получи ответ

Сообщение dmitrinet » 21 май 2014, 17:52

Есть проблемы с биением/сдвиганием слоёв
Принтер CB-printer что то типа Мендель макс
Направляющие по Z 10мм, остальное 8мм
Ремни GT2
Моторы тоже менял
Менял шпули, менял ремни. проблема остаётся.
Уже запутался. Знатоки подскажите, куда смотреть? что править?

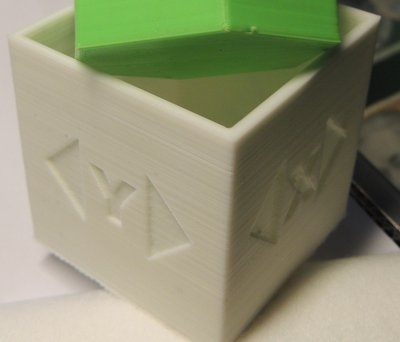

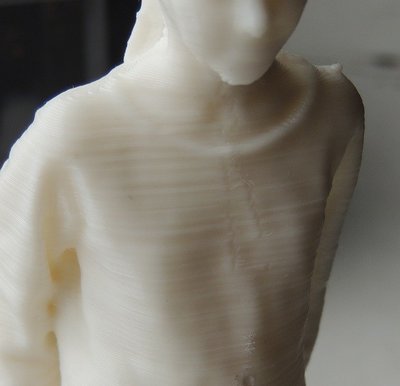

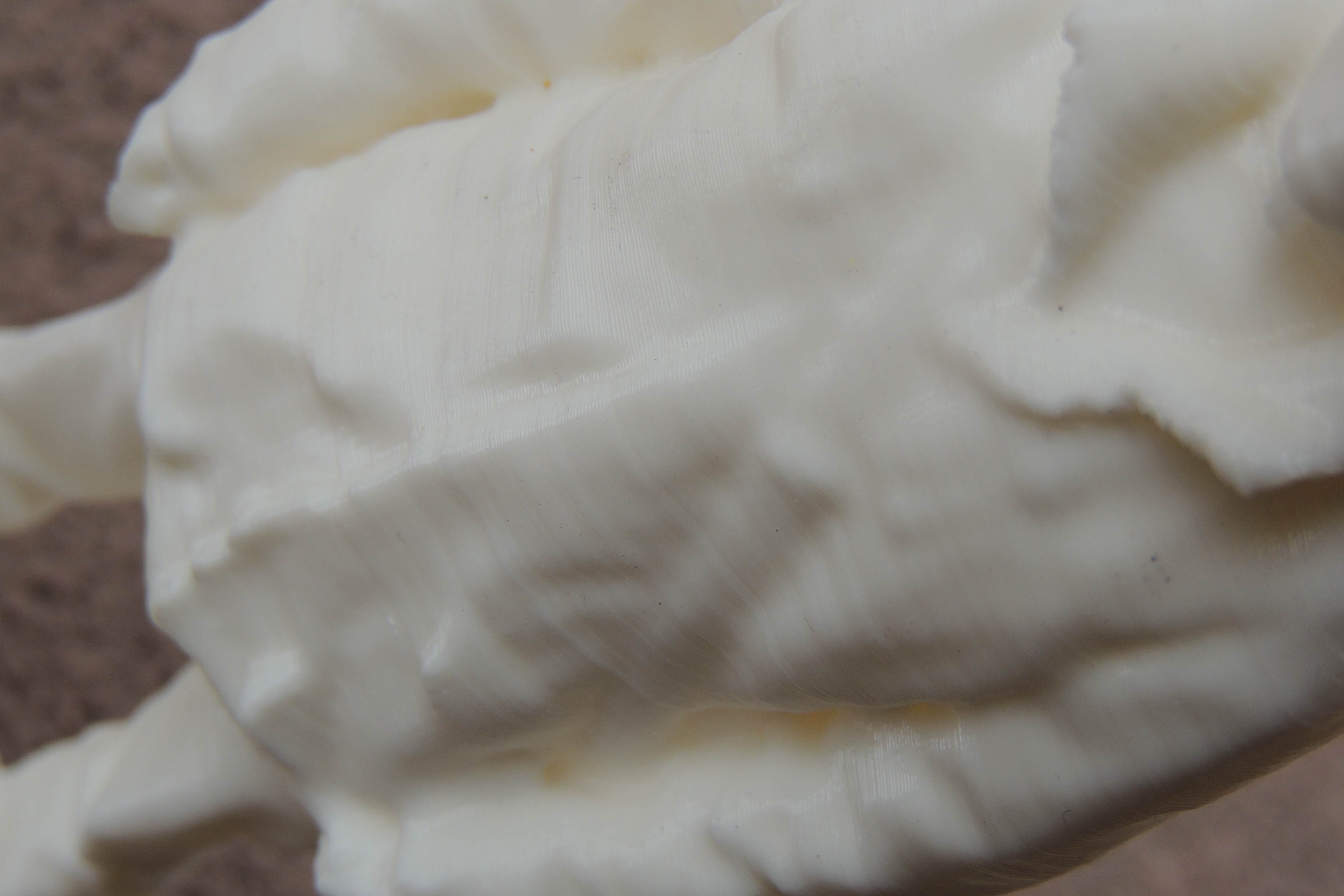

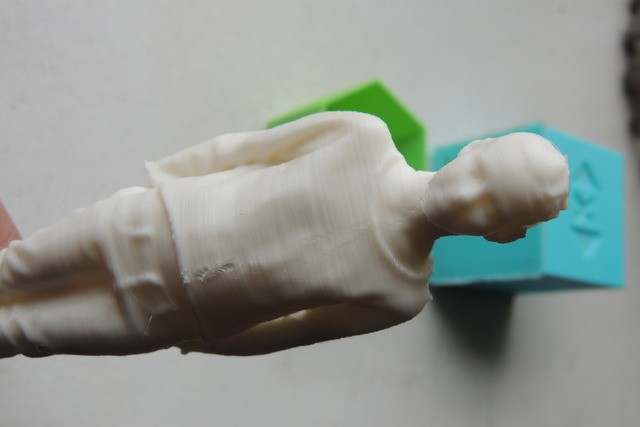

НА фото белый пластик пла

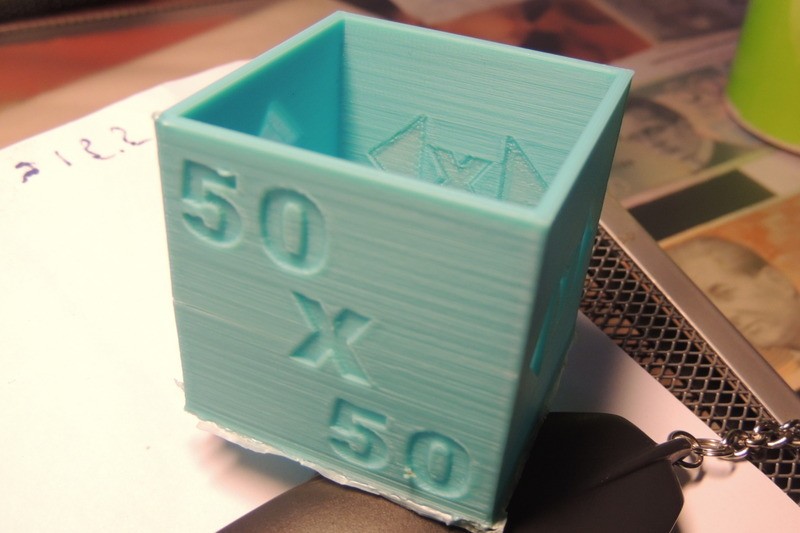

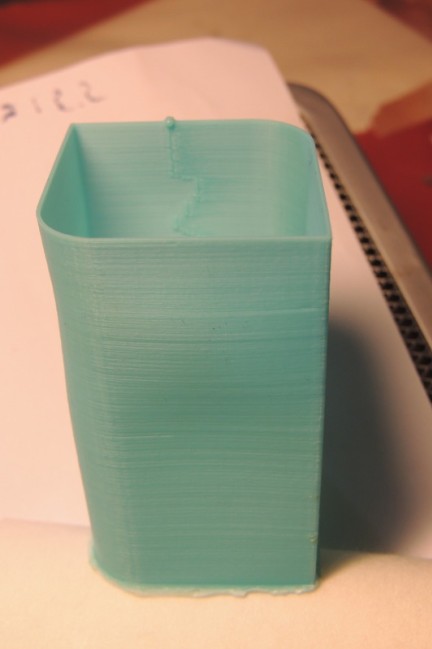

синий ABS
Вложения
dmitrinet

Сообщения: 32
Зарегистрирован: 05 мар 2013, 13:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Eugen_B » 21 май 2014, 17:57

Благодарю за ответ
Мне просто необходимо снять параметры именно в процессе печати или процесс нагрева учитывая разные параметры ПИД регулиования. Наверняка как-то можно выдернуть эти значения.
Хочу оценить качество регулирования в прошивке, составив мат. модель
По предложенному методу это надо доп. ардуинку ставить и термистор. Благо это есть, попробую так =)
Eugen_B

Сообщения: 3
Зарегистрирован: 21 май 2014, 15:15

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Naruto » 21 май 2014, 18:43

dmitrinet писал(а):Есть проблемы с биением/сдвиганием слоёв
Принтер CB-printer что то типа Мендель макс
Направляющие по Z 10мм, остальное 8мм
Ремни GT2
Моторы тоже менял
Менял шпули, менял ремни. проблема остаётся.
Уже запутался. Знатоки подскажите, куда смотреть? что править?
НА фото белый пластик пла
синий ABS

С белым кубиком все в порядке , не считая некоторого Z воблинга - проблема шпилек 8мм с металл гайками (решается заменой гаек на гайки из фторопласта, либо заменой шпилек на шпильки м5 (более муторное занятие), а лучше и шпильки М5 и гайки фторопласт)
C фигурой из АВS - так это , имхо, усадка..., попробуйте напечатать со стенкой ( высоту skirt поставить в такое же колличество слоев что и модель), а еще (у меня было) перегрев термобарьера при печати АВС приводил к тому, что маунтинплата хотенда из АВС размягчалась и хотенд "гулял"-шатался и это давало некислые смещения послойные, решил заменой маунтинплаты из АВС на плату из люминя (можно фанеру, но люминь еще и рассеивает тепло охлаждая термобарьер и не дает образовываться пробке из расплава).
Если хотенд крепится в экструдер, то то же самое возможно может происходить...
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ramon13 » 21 май 2014, 19:38

Долго сегодня учился резьбу рисовать на модельках, а когда научился, смекнул - печать то довольно грубая! Скажем, с соплом 0.4 и слоем 0.15 резьбу с каким шагом можно осмысленно напечатать?? Оч прошу совета!
ramon13

Сообщения: 69
Зарегистрирован: 04 апр 2014, 10:45

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 21 май 2014, 21:02

тут важно не только шаг резьбы но кол-во одновременно заряженных деталей - предыдущий слой должен успеть достаточно остыть.
И при всех прочих составляющих нужно учесть несоответствие наружного и внутреннего диаметра, т.е. внутренние диаметры закладываем чуть больше, а наружные чуть меньше. поиграться вначале с простыми отверстиями

Добавлено спустя 59 минут 42 секунды:
Подскажите пожалуйста, Slic3r сам распознает где мост а, где не мост. по идее если я выставляю некоторое заполнение то следующий слой будет мост или не мост - видимо от расстояния? А где этот параметр по которому он знает что это мост?
просто иногда плотное заполнение не нужно. время, материал, прочность и т.д.
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Eugen_B » 21 май 2014, 21:37

setar писал(а):не очень понял измерения с какой целью - оценка качества регулирования в прошивке или анализ параметров системы вне зависимости от прошивки.

в приложении простая прошивка avr mega для получения текстовой таблицы с термопары (разумеется это вне зависимости от прошивки принтера)

Пытаюсь скомпилировать прошивку для Mega2560 компилятор выдает ряд проблем:
termistor_calibrate.pde: In function 'float analog2temp(int)':
termistor_calibrate:25: error: expected primary-expression before ')' token
termistor_calibrate:25: error: 'NUMTEMPS' was not declared in this scope
termistor_calibrate:27: error: 'temptable' was not declared in this scope
Я что-то не то делаю?
Eugen_B

Сообщения: 3
Зарегистрирован: 21 май 2014, 15:15

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dmitrinet » 21 май 2014, 23:10

Naruto писал(а):
dmitrinet писал(а):Есть проблемы с биением/сдвиганием слоёв
Принтер CB-printer что то типа Мендель макс
Направляющие по Z 10мм, остальное 8мм
Ремни GT2
Моторы тоже менял
Менял шпули, менял ремни. проблема остаётся.
Уже запутался. Знатоки подскажите, куда смотреть? что править?
НА фото белый пластик пла
синий ABS

С белым кубиком все в порядке , не считая некоторого Z воблинга - проблема шпилек 8мм с металл гайками (решается заменой гаек на гайки из фторопласта, либо заменой шпилек на шпильки м5 (более муторное занятие), а лучше и шпильки М5 и гайки фторопласт)
C фигурой из АВS - так это , имхо, усадка..., попробуйте напечатать со стенкой ( высоту skirt поставить в такое же колличество слоев что и модель), а еще (у меня было) перегрев термобарьера при печати АВС приводил к тому, что маунтинплата хотенда из АВС размягчалась и хотенд "гулял"-шатался и это давало некислые смещения послойные, решил заменой маунтинплаты из АВС на плату из люминя (можно фанеру, но люминь еще и рассеивает тепло охлаждая термобарьер и не дает образовываться пробке из расплава).
Если хотенд крепится в экструдер, то то же самое возможно может происходить...

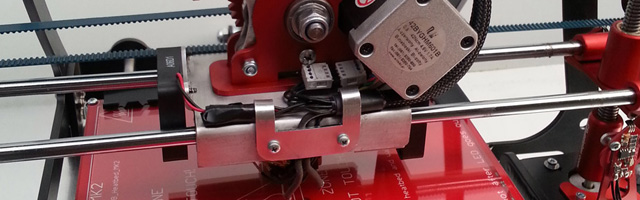

Сама каретка и весь принтер из люминия. (первое фото)

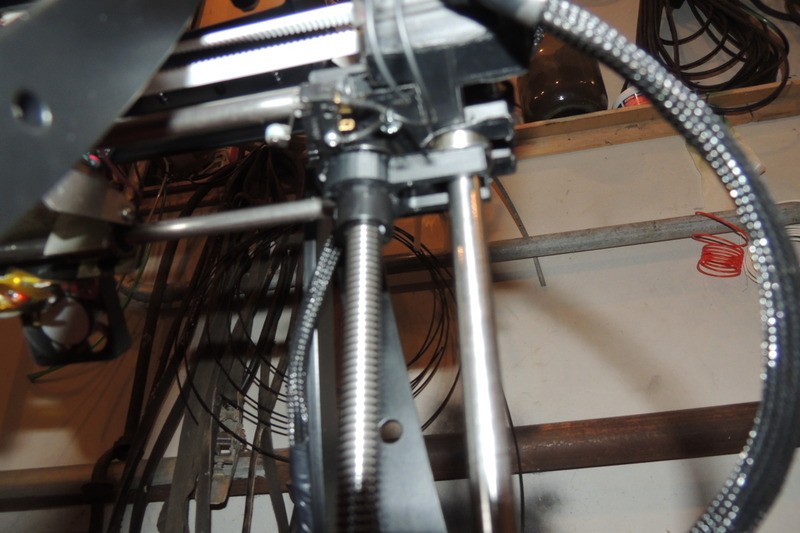

шпилька TR10x2 гайки из POM (резино пластик?) (второе фото)
Родные X идлеры родные убраны поставил поставил немного переделанные.
http://www.thingiverse.com/thing:23842
антивоблинг сделал, может он не работает?
фото всего не передаёт но такое ощущение, что слои гуляют хаотично.
каретки ездят свободно, не клинят

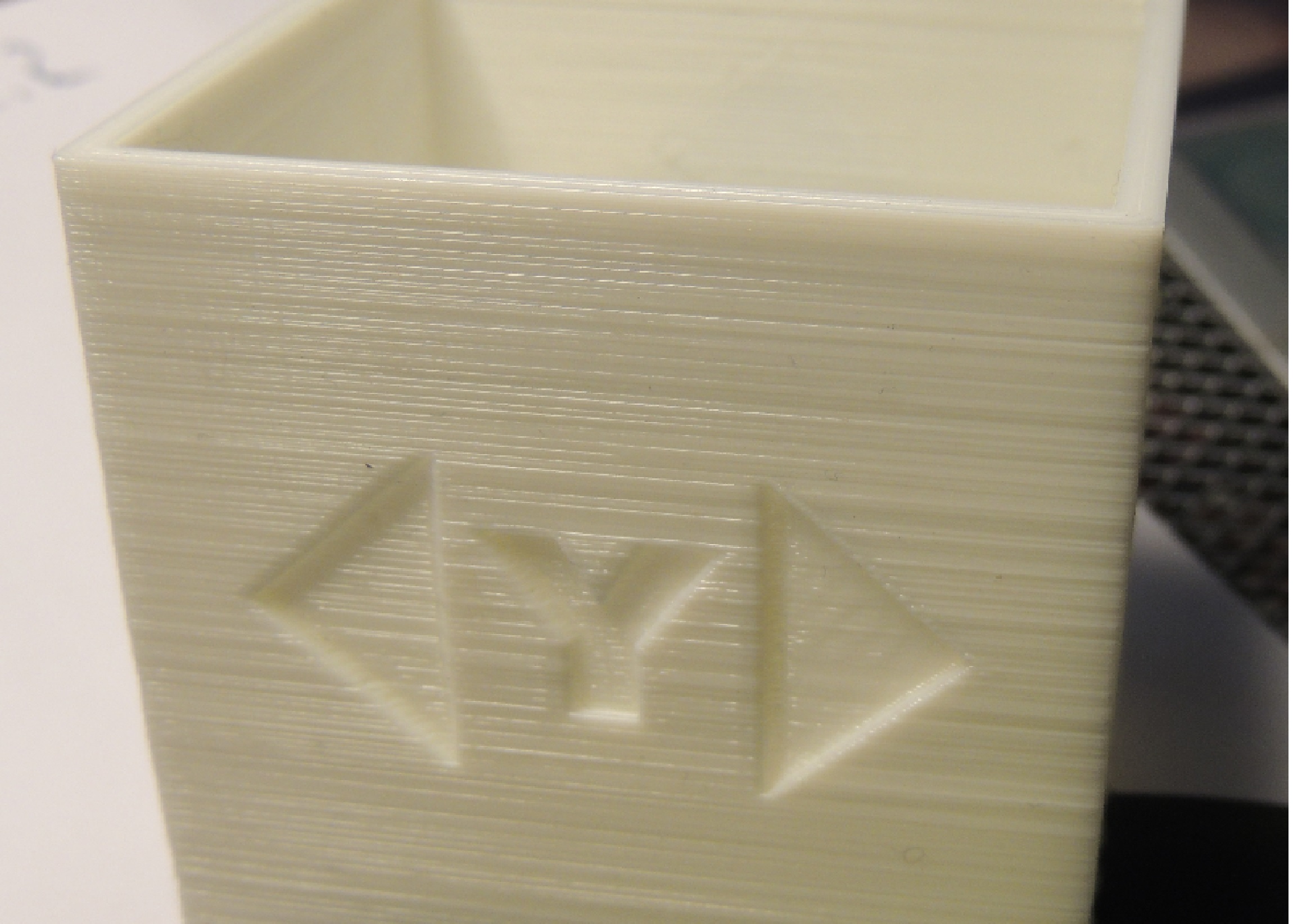

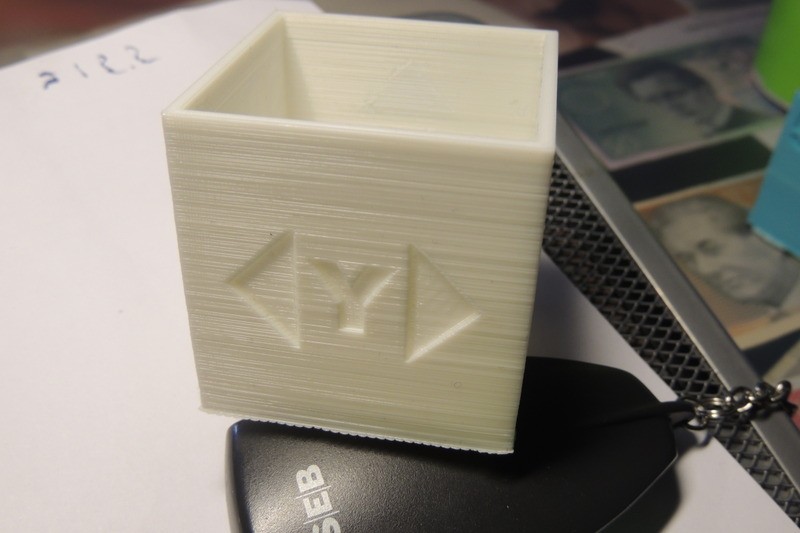

Фото белого кубика немного увеличил.
Вложения
dmitrinet

Сообщения: 32
Зарегистрирован: 05 мар 2013, 13:13

Re: Новичкам. Задай вопрос - получи ответ

Сообщение INXAR » 21 май 2014, 23:19

Sailanser писал(а):Судя по плате там идут только три концевика, значит это все минимум. :)
Тут возникают другие вопросы.
1. Концевики правильно подсоединены к плате.
2. Концевики стоят на всех осях в минимуме.
3. Если его зажимать рукой реагирует.
4. Провода на концевик подпаяны правильно, может их инвертировать.
5. Что говорит команда M119
6. Сам по себе концевик живой.


концевики проверяли тестером и отдельно лампочкой - руками работают.
инвертировали - не помогло
М119 - x_min:L y_min:L z_min:H

Добавлено спустя 5 минут 4 секунды:
и еще тут проблема нарисовалась
двигатели по Z - вверх вниз, при любой команде двигаются только вниз.
подключали два двигателя (верхние) и параллельно и последовательно - одно и тоже.
может и правда прошивку надо поменять?
подскажите как?

заранее очень благодарен!!
INXAR

Сообщения: 14
Зарегистрирован: 11 янв 2014, 13:33

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 21 май 2014, 23:42

Судя по всему по z концевик инвертировать надо или мин-мах поменять.Поэтому только вниз и едет,считая что в самом верху находится.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 22 май 2014, 00:02

dmitrinet !
у меня та же фигня! ну нет однородности и все! Хотя могу сказать что принт не плохой! его засунуть в ацетоновую или дихлорэтановую баню и будет ляля!
вообще если для конструктивных элиментов - это больше чем нужно, а вот для искуства - "у них граната не той системы" или как там в кино?
Последний раз редактировалось diglook 22 май 2014, 00:06, всего редактировалось 1 раз.
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ska__man » 22 май 2014, 00:03

В один прекрасный день перестал нагреваться стол: греет до 60-63 и отключается. Провода немного теплые, но так было и когда он грелся до овер 100 С. Где может быть проблема? (с макс температурой в прошивке все нормально)
ska__man

Сообщения: 31
Зарегистрирован: 09 сен 2013, 20:18

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 22 май 2014, 00:15

ska__man! электричество - это наука о контакте. Или он есть, или его нет!
Только предположение!
Текстолит( из чего сделан Ваш подогрев стола или плата управления - думаю что из него)со временем начал пробивать - образовался угольный(низкоомный) канал.
с текстолитом или стеклотекстолитом такое бывает.
Осмотрите плату на присутствие потемнелостей вокруг транзистора отвечающего за нагрев и плату нагрева.
Вообще ключевые транзисторы на плате Рампс стоят слабые(высокоомные)
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Новичкам. Задай вопрос - получи ответ

Сообщение ska__man » 22 май 2014, 00:32

diglook писал(а):ska__man! электричество - это наука о контакте. Или он есть, или его нет!
Только предположение!
Текстолит( из чего сделан Ваш подогрев стола или плата управления - думаю что из него)со временем начал пробивать - образовался угольный(низкоомный) канал.
с текстолитом или стеклотекстолитом такое бывает.
Осмотрите плату на присутствие потемнелостей вокруг транзистора отвечающего за нагрев и плату нагрева.
Вообще ключевые транзисторы на плате Рампс стоят слабые(высокоомные)


Спасибо за быстрый ответ, сейчас протестирую еще 1 стол, если не прокатит, значит Вы правы, тогда напрямую подключу к бп.
upd, стол напрямую можно использовать вместо сковороды, значит проблема не в плате
Последний раз редактировалось ska__man 22 май 2014, 01:23, всего редактировалось 1 раз.
ska__man

Сообщения: 31
Зарегистрирован: 09 сен 2013, 20:18

Re: Новичкам. Задай вопрос - получи ответ

Сообщение diglook » 22 май 2014, 00:41

НЕТ!!!!!!!!!! напрямую НЕЗЗЗЗЗЯЯЯЯЯЯЯЯЯЯЯЯ!!!!!!!!!!!!!
diglook

Сообщения: 97
Зарегистрирован: 15 мар 2010, 14:33
Откуда: Kyiv

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Sailanser » 22 май 2014, 00:49

INXAR писал(а):
концевики проверяли тестером и отдельно лампочкой - руками работают.
инвертировали - не помогло
М119 - x_min:L y_min:L z_min:H



Чем плата прошита? Прошивку, при коннекте принтера и того же репитера пишет.
M119 как я понял по записи это Low,Low и Hind, т.е низкий, низкий и высокий, причем по команде если они все три не замкнуты состояние должно быть одно у всех трех, у вас Z уже отличается. Если дать команду домой, каретка куда ехать начинает на концевик или в другую сторону. Если у вас прошивка Марлин, то отводите каретки на середину, дабы они не замыкали концевики и даете M119 и смотрите что пишет
Reporting endstop status
x_min: open
y_min: open
z_min: open
Если так то с ними все путем, если же так напишет
x_min: TRIGGERED
y_min: TRIGGERED
z_min: TRIGGERED
То их надо инвертировать, инвертировать просто дабы не лезть в прошивку например по умолчанию скажем проводки припаяны на 1 и 3 контакты, перепаиваем на первый и второй, смотрим.
Printer: SR-Printer
Firmware: Marlin
Host: Repetier-Host V0.90C
Slicer: Slic3r V0.9.10b
Filament:
Nozzle:
Electronics: Arduino MEGA 2560 R3 + RAMPS 1.4
Аватара пользователя
Sailanser

Сообщения: 185
Зарегистрирован: 25 мар 2008, 01:20
Откуда: Ростов-на-Дону
