Re: Новичкам. Задай вопрос - получи ответ

Сообщение denim » 20 дек 2013, 11:48

Dimitri писал(а):
Gavzi писал(а):...
Вопрос такой: кто сталкивался с технологической задачей отливки из силикона формы с помощью напечатанной пластиком модели? В теории все просто, может, кто-то сталкивался с трудностями? Может, кто-то делал детали из силикона с помощью пластиковых форм? Как ведет себя И, главный вопрос, какой настольный принтер вы порекомендуете для достижения максимальной точности печати (гладкости поверхности) - в случае отливки силиконовых форм по распечатанным моделям этот параметр критичен.

отливка из силикона+ обработка
принтер подойдет практически любой

практически любой ЖЕСТКИЙ, собранный и настроенный.
Хилая штучка из шпилек с рынка(которых большинство) не покатит.
Оно, конечно, может и печатает хорошо, но потом... не скоро то есть.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Новичкам. Задай вопрос - получи ответ

Сообщение SDimok » 20 дек 2013, 12:06

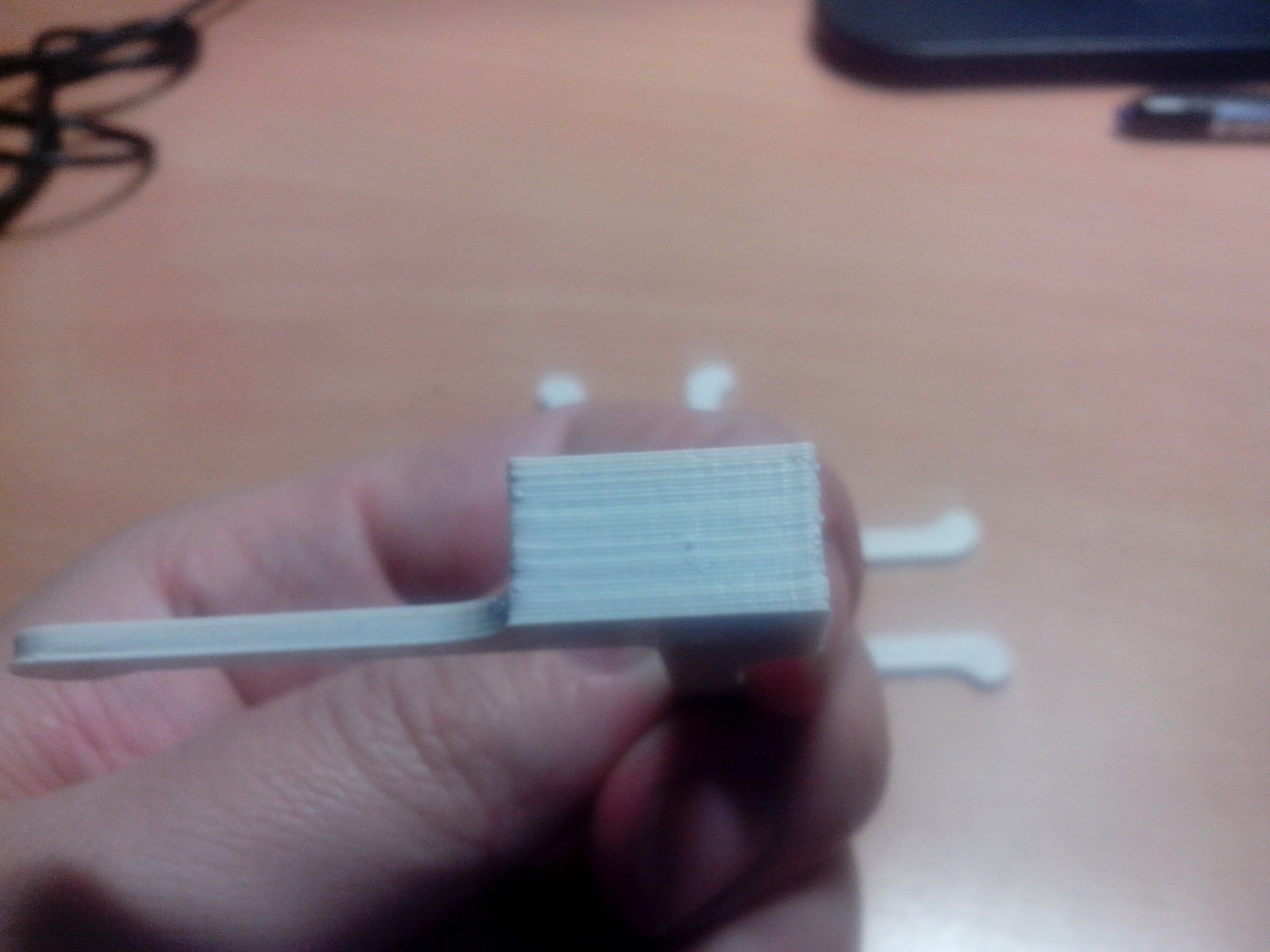

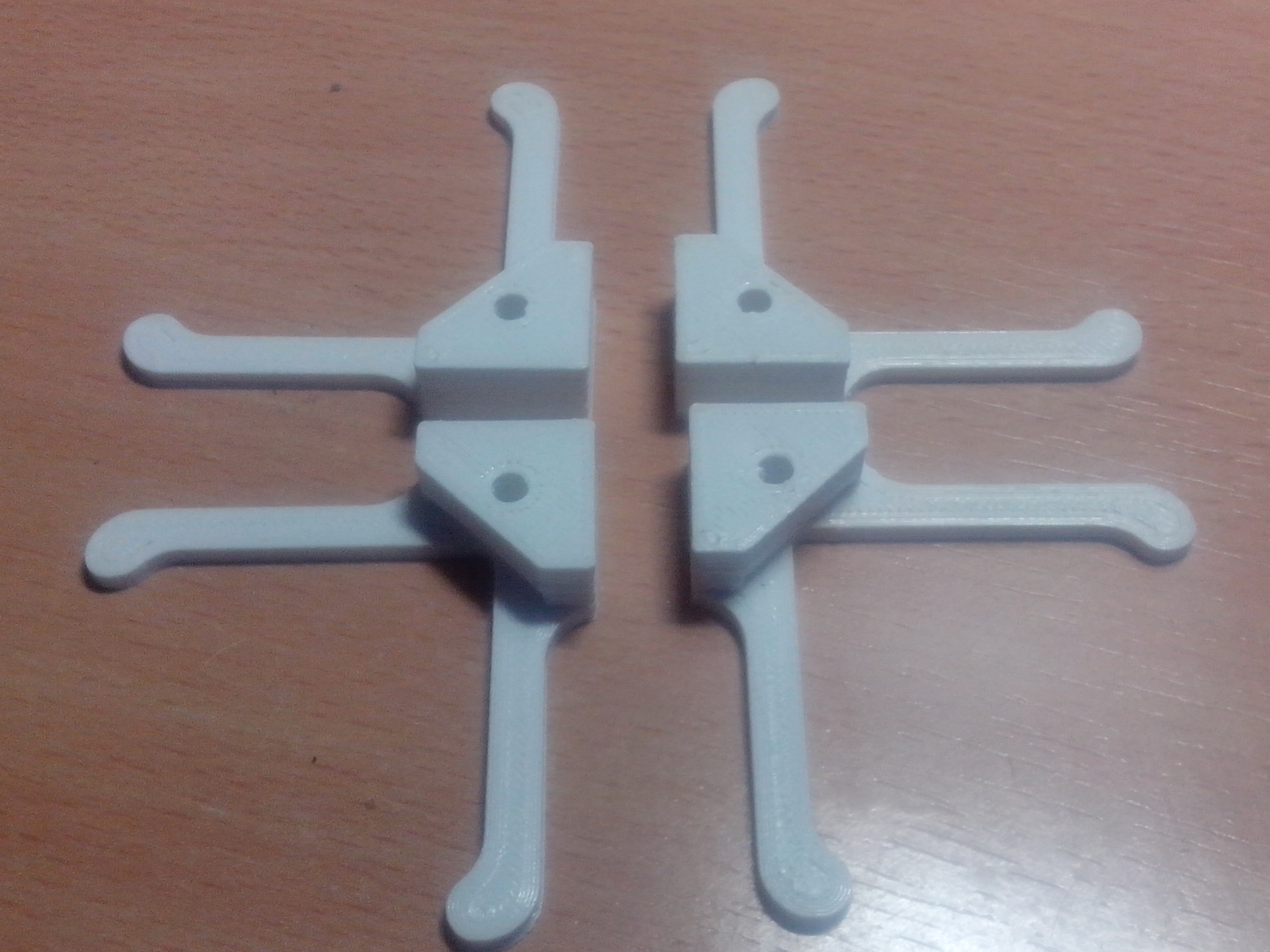

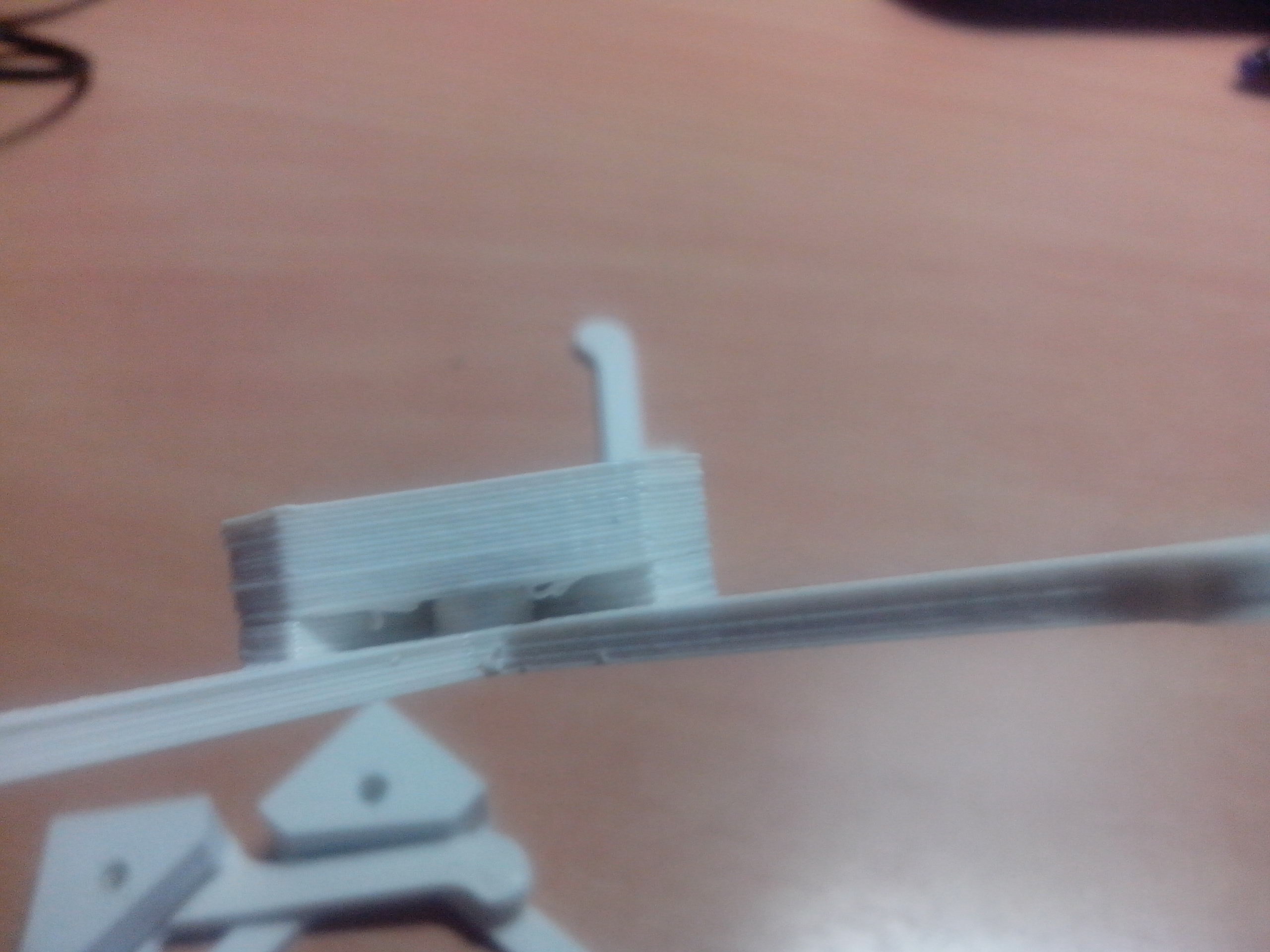

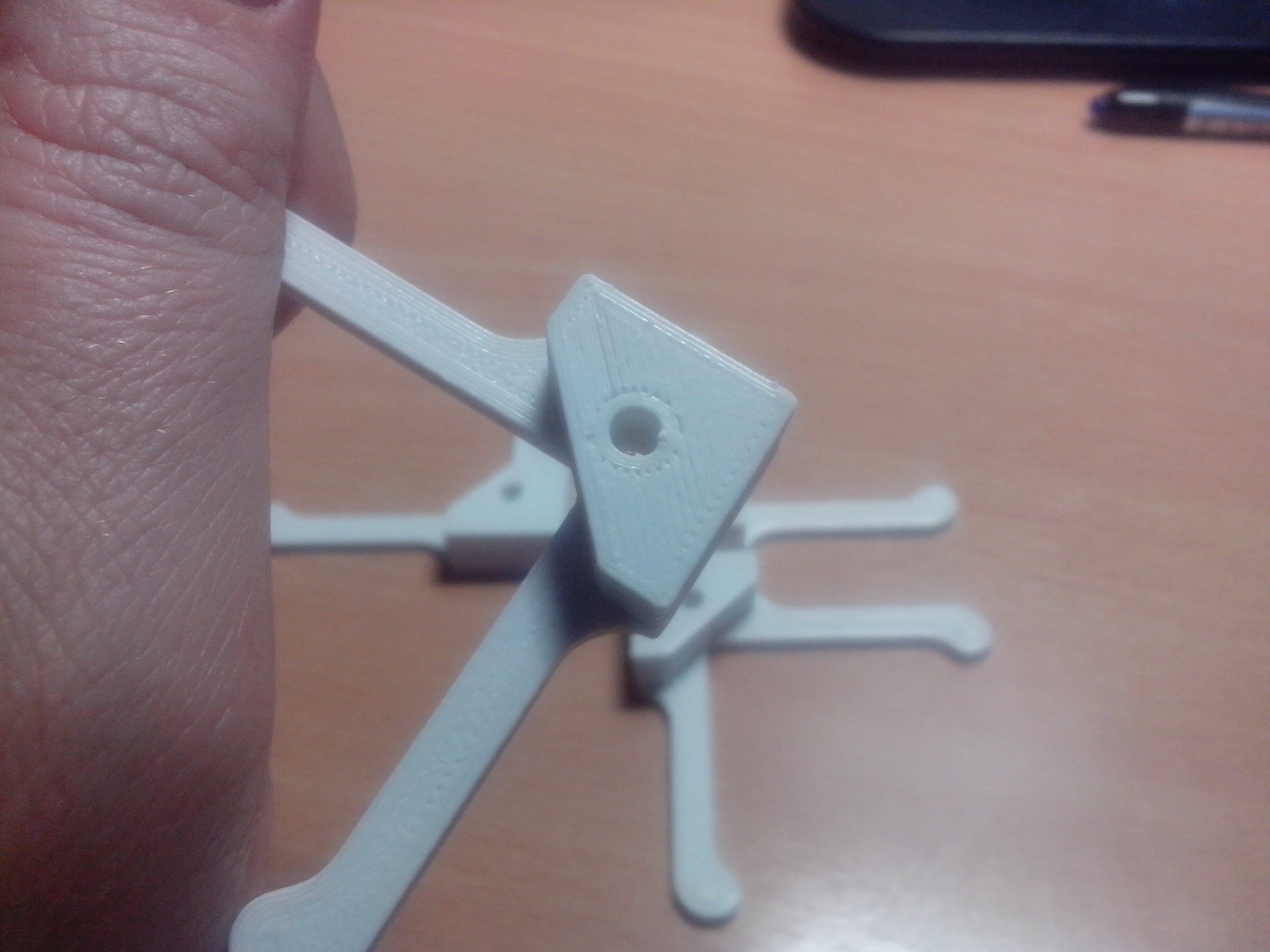

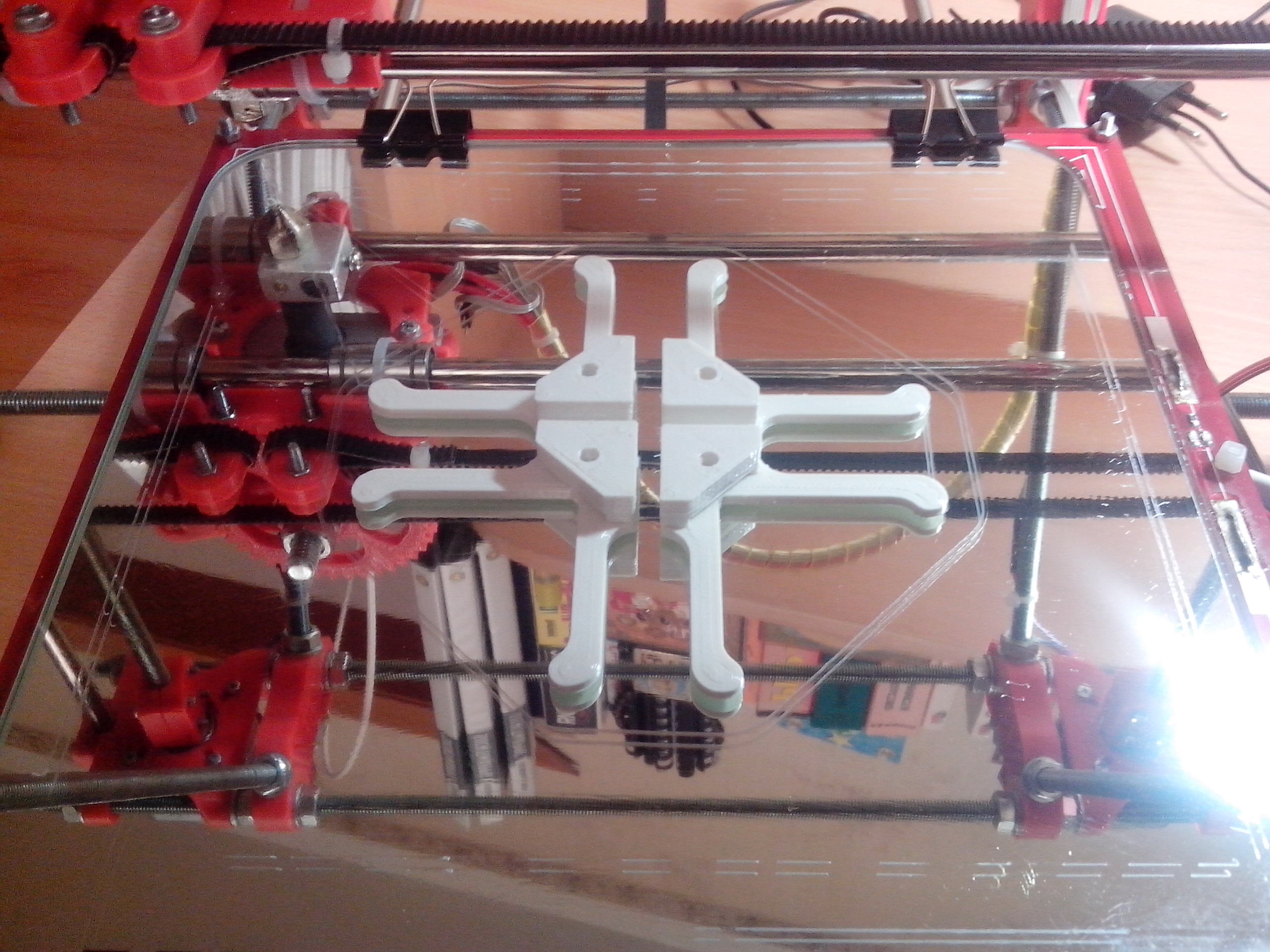

Вот и состоялся мой первый принт :)
Качество прихрамывает конечно, но с Вашей помощью, надеюсь
это дело поправить.


Принимаю конструктивную критику, и советы по исправлению
ситуации ;)
Вложения
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 20 дек 2013, 12:20

мне кажется лучше на этом принтере не напечатать
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение faeton13 » 20 дек 2013, 13:47

Faverno писал(а):Здравствуйте.
Хотел проконсультироваться у вас о деталях.
Не судите строго, я всего 5 часов как изучаю 3D принтеры.
Какую сборку электроники лучше взять?
За 9 203,23 руб или же за 10 189,33 руб.
Или мб какой-нибудь третий вариант из этого списка?
Где можно найти экструдер на 0.1мм? И подойдет ли он к электронике?
Что еще мне нужно?


при этом ценнике - gadgets3d.eu
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Faverno » 20 дек 2013, 15:27

faeton13, красивые они. :) Но 20к стоят. Вот даже подешевле красавец. К сожалению, в мою стипендию они не укладываются.
Дмитрий Г, спасибо. Не заметил этого продаца. А если двигателя слабые, то как насчет такой сборки?:
Электроника.
5 двигателей по 1.7А.
И все вместе получается даже на 2500руб дешевле. Только тех двух кулеров мощных не хватает... Сойдет такая?
И еще вопрос по пластику. Вот такой подойдет (просто для россии 1500руб стоит) или что-нибудь другое из этого списка подобрать?
Faverno

Сообщения: 7
Зарегистрирован: 20 дек 2013, 06:00

Re: Новичкам. Задай вопрос - получи ответ

Сообщение compplusplus » 20 дек 2013, 15:53

Noob_123 писал(а):То есть задержки должны подбираться- минимальные изменения приводят к неработоспособности?? Как тогда менять скорость?


Не подбираться, а высчитываться.
Я в свое время делал подобное, правда управлял промышленным драйвером, но принцип тот же. Я привязывался к таймеру и выдавал на выход порта заданную частоту сигнала, задача была управлять об/мин.

Перепроверьте свой алгоритм управления, для начала посмотрите в каком нибудь симуляторе или осциллографом что происходит на выходах контроллера, перепроверьте еще раз свой код
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 20 дек 2013, 16:38

Похоже обнаружил интересный момент сдвига слоев, сдвиг происходил нерегулярно и крайне раздражительно,
после сдвига печатал некоторое время нормально, шпулька и вся механика в порядка.
Причем сдвиги повторялись чаще при низкой скорости печати. ! )
Уменьшил ток моторов и сдвиги стали реже - мое предположение что пролезали помехи на вход драйверов моторов и они выдавали лишние шаги, а при более быстрой печати ток реже успевал достичь максимума и помех было меньше.
Может кому будет полезно )
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение faeton13 » 20 дек 2013, 16:43

whale писал(а):Похоже обнаружил интересный момент сдвига слоев, сдвиг происходил нерегулярно и крайне раздражительно,
после сдвига печатал некоторое время нормально, шпулька и вся механика в порядка.
Причем сдвиги повторялись чаще при низкой скорости печати. ! )
Уменьшил ток моторов и сдвиги стали реже - мое предположение что пролезали помехи на вход драйверов моторов и они выдавали лишние шаги, а при более быстрой печати ток реже успевал достичь максимума и помех было меньше.
Может кому будет полезно )

наводка от рядом проложенных проводов другого двигателя?
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 20 дек 2013, 17:06

вряд-ли, входные и выходные лежат раздельно, думаю в плате драйвера по питанию или еще как пролезает.
Достаточно появиться по входу частоты несколько лишних всплесков и вуаля - слой уедет. :roll:
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Дмитрий Г » 20 дек 2013, 17:18

Faverno писал(а):Дмитрий Г, спасибо. Не заметил этого продаца. А если двигателя слабые, то как насчет такой сборки?:Электроника.5 двигателей по 1.7А.И все вместе получается даже на 2500руб дешевле. Только тех двух кулеров мощных не хватает... Сойдет такая?


У меня была пласт карта просроченная поэтому и искал фул асемблет, если такой проблемы нет, то лучше собрать кит самому т.к. ремни с шестернями например придётся менять(скорей всего, возможно на плетёнку) движки слабоваты как говорил, да и цена накручена за счёт всего лишнего. К примеру на лсд есть СД кард разьём(большой который), а в ките ещё микро СД, зачем? =)Для удобства? Я б не стал покупать отдельно, впрочем как и обычные провода с фишками, те же ремни взял бы другие.

Так что правильнее выбрать отдельно то что нужно. По движкам не скажу, опыта нет. По поводу электроники стоит понимать что это китайская реплика, то есть не arduino а Iduino=) Впрочем нареканий пока нет. У них даже wiki своя есть http://www.ebay.com/itm/Reprap-complete ... 3f27c9ac91
Solidoodle 2
Delta DIY - 10% completed, please wait...
Filastruder - 25% completed, please wait... paused
Дмитрий Г

Сообщения: 110
Зарегистрирован: 14 ноя 2013, 05:38
Откуда: KZ
прог. языки: Java-падаван

Re: Новичкам. Задай вопрос - получи ответ

Сообщение faeton13 » 20 дек 2013, 18:14

Faverno писал(а):faeton13, красивые они. :) Но 20к стоят.

? откуда 20к? 300 с мелачью набор + 30 за пересылку.
все что на ebay красное кроме sanguinolulo производства гееетех качество прямо следует из цены. при разнице в цене наборов на 50 баксов - лучше брать оригинальную версию
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Новичкам. Задай вопрос - получи ответ

Сообщение whale » 20 дек 2013, 18:36

Нашел статейку новичкам прямо самое оно
http://notabenoid.com/book/41907/160838/ready
делаю полностью самодельный 3D принтер.
whale

Сообщения: 469
Зарегистрирован: 12 дек 2007, 05:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение SDimok » 20 дек 2013, 18:40

whale писал(а):Похоже обнаружил интересный момент сдвига слоев, сдвиг происходил нерегулярно и крайне раздражительно,
после сдвига печатал некоторое время нормально, шпулька и вся механика в порядка.
Причем сдвиги повторялись чаще при низкой скорости печати. ! )
Уменьшил ток моторов и сдвиги стали реже - мое предположение что пролезали помехи на вход драйверов моторов и они выдавали лишние шаги, а при более быстрой печати ток реже успевал достичь максимума и помех было меньше.
Может кому будет полезно )

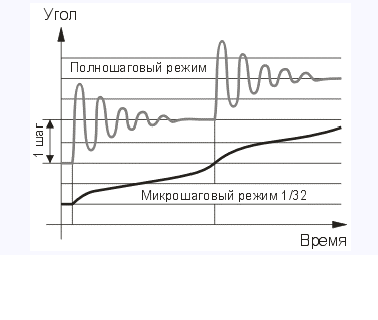

Похоже на явление резонанса.
В микрошаговом режиме якорь двигателя фиксируется двумя обмотками, как известно.
И в момент фиксации, якорь по инерции пролетает мимо, а магнитное поле его возвращает до тех
пор пока он не устаканится. Как бы затухающие колебания маятника.
Так же явление резонанса зависит от пропорциональности тока фаз, точности двигателя(его механики).
Так что чем "круче" драйвер - тем меньше колбасит.
Какой микрошаг выбран у Вас? 1/8, 1/16 ?
У меня двигатели биполярники em-181 от епсонов.
У них средние точки фаз были соединены между собой.
Это мешало драйверу измерить ток на фазах, и как следствие его колбасило не по детски.
Он и пел и свистел а работать не хотел :)
Разобрал, разрезал среднюю точку - и двигатель не узнать.
Вот тока греется сильно.
Вложения
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение IliaMoroz » 20 дек 2013, 18:46

whale писал(а):Нашел статейку новичкам прямо самое оно
http://notabenoid.com/book/41907/160838/ready

Большое спасибо за статью :D . Вернее за её популяризацию.
forum107/topic13382.html
P.S. Ничего личного.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Faverno » 20 дек 2013, 20:19

faeton13, да эт я просто в рубли перевел. Качества хочется, конечно, но пока что денег нет. После диплома просто соберу хороший принтер, а пока что так...

Блин, 3 саса ночи, а все ищу и ищу...
Можно тогда последний вопрос и все, больше надоедать не буду. Завтра заказываю.
Вот такая сборка:
Пластик для каркаса.
Электроника.
Ремень. Длина 5м, ширина - 6мм, шаг - 2мм.
5 шестерней. Диам вала - 5мм, ширина - 6мм, шаг - 2мм.
Екструдер 0.2мм.
5 двигателей по 1.7А. Диам вала - 5мм.
Всега на 11к.
Скажите, оно будет жить? Хотя бы в мучениях...
Faverno

Сообщения: 7
Зарегистрирован: 20 дек 2013, 06:00
