Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 07 окт 2022, 17:07

про сервы и микрошаги (которые там отсутствуют) forum107/topic18565.html
можно сначала видео глянуть
Аватара пользователя
setar
Site Admin

Сообщения: 10982
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение grafalex » 08 окт 2022, 17:09

Заинтригован....

А кто-нибудь встречал внятное сравнение Bigtreetech S42B и MKS Servo42C? Какой лучше?

И MKS Servo42C продается с синими разъемами и с зелеными, но описание невнятное. Что-то про возможность работы с 3.3В платами, но я не уверен. Кто-то разобрался?
grafalex

Сообщения: 96
Зарегистрирован: 09 янв 2015, 00:11

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Dmitry__ » 09 окт 2022, 14:14

grafalex писал(а):А кто-нибудь встречал внятное сравнение Bigtreetech S42B и MKS Servo42C? Какой лучше?

Сравнение есть прямо на гитхабе. "C" всем лучше, но там китайский контроллер и до сих пор нет исходников. Секс с "С" описывал тут:
http://roboforum.ru/forum107/topic18425-30.html#p398433
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Новичкам. Задай вопрос - получи ответ

Сообщение grafalex » 10 окт 2022, 00:13

А в сравнении с bigtreetech?
grafalex

Сообщения: 96
Зарегистрирован: 09 янв 2015, 00:11

Re: Новичкам. Задай вопрос - получи ответ

Сообщение F3z » 20 окт 2022, 01:32

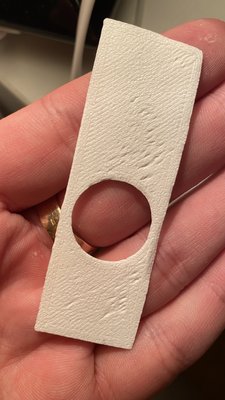

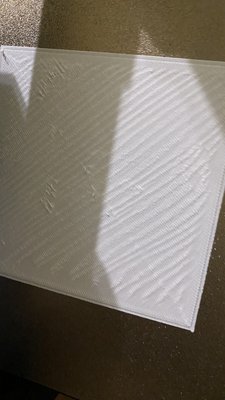

Здравствуйте, подскажите пожалуйста, при печати первый слой как на фото(второе фото в процессе печати, третье уже отпечатано и вид на сторону которая лежала на столе), в чем причина? принтер anycubic kobra, pla, температура 200 , стол 60, высота слоя 0.15, первый слой 0.3 , стол ультрабаза, принтер новый, z-офсет листком калибровал на -1.95 . Боковые стенки нормально печатает, а вот низ :( .

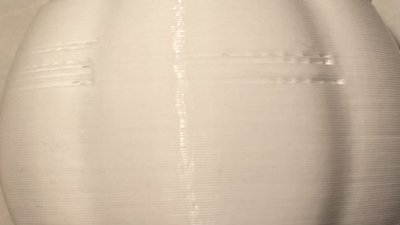

Так-же иногда, но редко наблюдаю то что на фото 1.
Буду признателен за помощь.
Вложения
F3z

Сообщения: 1
Зарегистрирован: 20 окт 2022, 01:20

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Kolo » 25 окт 2022, 00:53

Здравствуйте можете пожалуйста помочь с выбором фотополимерного принтера в районе 30-40 тыс , а также в какой программе лучше начать делать 3д модели.
Kolo

Сообщения: 1
Зарегистрирован: 25 окт 2022, 00:46

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 30 окт 2022, 22:04

F3z писал(а):Здравствуйте, подскажите пожалуйста, при печати первый слой как на фото(второе фото в процессе печати, третье уже отпечатано и вид на сторону которая лежала на столе), в чем причина? принтер anycubic kobra, pla, температура 200 , стол 60, высота слоя 0.15, первый слой 0.3 , стол ультрабаза, принтер новый, z-офсет листком калибровал на -1.95 . Боковые стенки нормально печатает, а вот низ :( .
Так-же иногда, но редко наблюдаю то что на фото 1.
Буду признателен за помощь.

рекомендую сделать не логичное, но помогающее в случае нормальной геометрии стола (или хорошо работающего увтоуровня), сделайте первый слой меньше основного шага, в Вашем случае 0.1

Добавлено спустя 3 минуты 23 секунды:
Kolo писал(а):Здравствуйте можете пожалуйста помочь с выбором фотополимерного принтера в районе 30-40 тыс , а также в какой программе лучше начать делать 3д модели.

а что в этом диапазоне есть выбор кроме китайских кубиков ?
программу нужно использовать ту, в которой работает знакомый "гуру", это позволит обмениваться моделями без гемороя потери качества
Аватара пользователя
setar
Site Admin

Сообщения: 10982
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Freakazoitt » 02 ноя 2022, 16:14

Есть ли смысл покупать блок управления Wanhao D7 Box или просто купить дешевый системный блок с HDMI на котором можно будет ещё и поработать пока не печатает?
Аватара пользователя
Freakazoitt

Сообщения: 17
Зарегистрирован: 24 мар 2016, 16:56

Re: Новичкам. Задай вопрос - получи ответ

Сообщение p.Omelchenko » 13 ноя 2022, 03:45

Всем привет. Помогите, пожалуйста, коллективным разумом)

Собрал я себе voron switchwire с экструдером afterburner, на котором висит мотор 17hs08-1004s (китайский Китай с али). Материнка skr 3 ez с драйверами ez2209. Налит клиппер свежий. И всё вроде круто, кроме того что этот мотор (тот что выше описал) греется ничуть не хуже самого хотэнда. Ну почти. Пальцем держать дольше 2-3-5 секунд – не получается.

конфиг для экструдера:
Код: Выделить всёРазвернуть
[extruder]
step_pin: PD15
dir_pin: !PD14
enable_pin: !PC7
microsteps: 32
rotation_distance: 21.7037562027
full_steps_per_rotation: 200
gear_ratio: 50:17
nozzle_diameter: 0.4
filament_diameter: 1.750
max_extrude_only_distance: 100.0
heater_pin: PB3
max_power: 1.0
sensor_type: Generic 3950
sensor_pin: PA2
#control: pid
#pid_Kp: 26.213
#pid_Ki: 1.304
#pid_Kd: 131.721
min_extrude_temp: 10#170
min_temp: 10
max_temp: 270

[tmc2209 extruder]
uart_pin: PC6
interpolate: False
run_current: 0.7
hold_current: 0.3


вроде как 0.7 для run_current должно быть нормальным током, но всё же не хочется в предельных значениях для этого моторчика жить... Может кто-то сталкивался с подобной проблемой, подскажите куда смотреть, а то свои идеи уже закончились.

PS: Давненько я тут не был
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 13 ноя 2022, 12:55

Я бы для начала сопротивление обмоток мотора с заявленными паспортными значениями сверил, закон Джоуля-Ленца и все такое.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 428
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение p.Omelchenko » 13 ноя 2022, 20:27

Начинающий писал(а):Я бы для начала сопротивление обмоток мотора с заявленными паспортными значениями сверил, закон Джоуля-Ленца и все такое.


Спасибо, попробую, но сначала устраню последствия пожара сгоревшего mk52 от Fysetc... :sorry:
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 13 ноя 2022, 21:47

Думаю что можно еще попробывать уменьшить ускорение на экструдере, но это скорее всего будет так себе решение.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 428
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 14 ноя 2022, 10:11

p.Omelchenko писал(а):Всем привет. Помогите, пожалуйста, коллективным разумом)

холд не нужен, совсем
Код: Выделить всёРазвернуть
#hold_current:
#   The amount of current (in amps RMS) to configure the driver to use
#   when the stepper is not moving. Setting a hold_current is not
#   recommended (see TMC_Drivers.md for details). The default is to
#   not reduce the current.
Аватара пользователя
setar
Site Admin

Сообщения: 10982
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Новичкам. Задай вопрос - получи ответ

Сообщение sv_lary » 28 ноя 2022, 10:10

Привет!

Я начинающий. Но взялся сразу за достаточно сложную тему: https://www.eclipson-airplanes.com/ebw-160-rc

Там тонкие стенки, много мелких деталей и т.д. Все детали разбиты на три класса: A,B и C, в зависимости от требований. Для каждого класса свой профайл. В основном разобрался, но есть несколько деталей, которые никак не могу напечатать правильно. Вот держатель сервомеханизма, как он выглядит в Cura:



А это то, что получается после печати:



Я обвёл красным прямоугольником проблему. Вертикальные столбики, к которым и должна прикручиваться винтами серва, пропечатались очень плохо. А начиная от средины отверстия под винтик - вообще не пропечатались.

Я смотрел, что происходит - экструдер просто мотается по воздуху, но из него пластик не выходит! Принтер Ender-5, PLA. Подозреваю, что это как-то связано с ретрактами. Т.е.во время движения между столбиками принтер делает ретракт, но когда он подходит к столбику, камера в экструдере НЕ наполняется пластиком и печать не происходит.

Можно как-то это победить ?
sv_lary

Сообщения: 1
Зарегистрирован: 28 ноя 2022, 09:51

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Harh » 08 дек 2022, 10:35

Спрошу на всякий случай... У меня на принтере походу из-за термокамеры начал потихоньку накрываться движок экструдера. Они все тогда (2014 год) шли на 1.7А. Сейчас листаю Али, там везде 1.5А, но вроде как момент указывается тот же самой. Вопрос: можно ли брать такие на директ экструдер (без дополнительных шестерен, чистый директ) или продолжать мониторить инфу?
Аватара пользователя
Harh

Сообщения: 848
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат
