Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 18 янв 2019, 18:42

Да зачем отдельную тему, тут тоже вроде немноголюдно, но по остальному согласен, нужно больше конкретики: что за принтер, что за слайсер, какие параметры. Если модель не секретная - можно ссыль на нее, чтоб посмотреть-повертеть-попробовать напечатать. Бывает же что и модель косячная.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Angel71 » 18 янв 2019, 20:24

если действительно затянется, будет крайне проблематично по страницам бегать, пересматривая всё. а так с отдельной темой будет удобно всё и по порядку. вы же не первый день на форуме, могли заметить, что есть быстрорешаемы вопросы, а иногда всё затягивается на десятки страниц. маленький перерывчик в общении и потом ищи на сот какой странице чтот там было.
модель покрутить это дело полезное, только пока с цифрами можно и повременить. некоторые моменты вполне спокойно можно проверять, подыскав/отрисовав моджели поменьшие, будет и расход пластика и износ деталей поменьше. пока же непонятно, на сколько всё затянется.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Engli » 19 янв 2019, 04:38

Angel71 писал(а):Engli, когда отвечают на предыдущее сообщение или на на всё сообщение целиком, его не цитируют. вы при разговоре перед ответом попробуйте повторить сказанное собесмедником. вот это примерно так же.
такое основание как на последнем фото, кому как, но имхо это сильный перебор тратить пластика на основание примерно столько же как на саму деталь или даже больше.
на белом пластике итак плохо видно, а у вас ещё и качество камеры не особо. не стоит как в первом сообщении с фотографиями так издалека снимать, лучше что-то на подобии как во втором - не полностью деталь и поближе.
если со стенками не из-за пластика, как с фдпластом и модель нормальная, тогда частично или полностью настроийками это поправимо. у вас на первых фото, особенно на единичке, сильно заметно, что слишком много пластика выдавливается. настраивать стенки и прочее связанное можно конечно, только есть подозрение, что об этом слишком рано и всё же стоит начать все проверки и калибровки (очень желательно наличие как минимум нормального штангельциркуля) с самого начала. вангую :) возня затянется. есть смысл создать отдельную тему, где будет всё с самого начала, с фото, файлами настроек, скринами слайсера,...

Спасибо большое за ответ)))) там не камера не очень там глазки,после работы, кривые фокус не навелся а я не заметил =) если возня затянется то мне проще профи попросить за денюжку все настроить =) но я настолько в печате утонул ,что сам после работы до 4 утра ковыряюсь. В СЛА И ФДМ я не то что собаку сьел, но разобрался ,не ужто не разберусь в фдм =)

столик откалибровал, ремни подтянул, штанген есть настраивал.

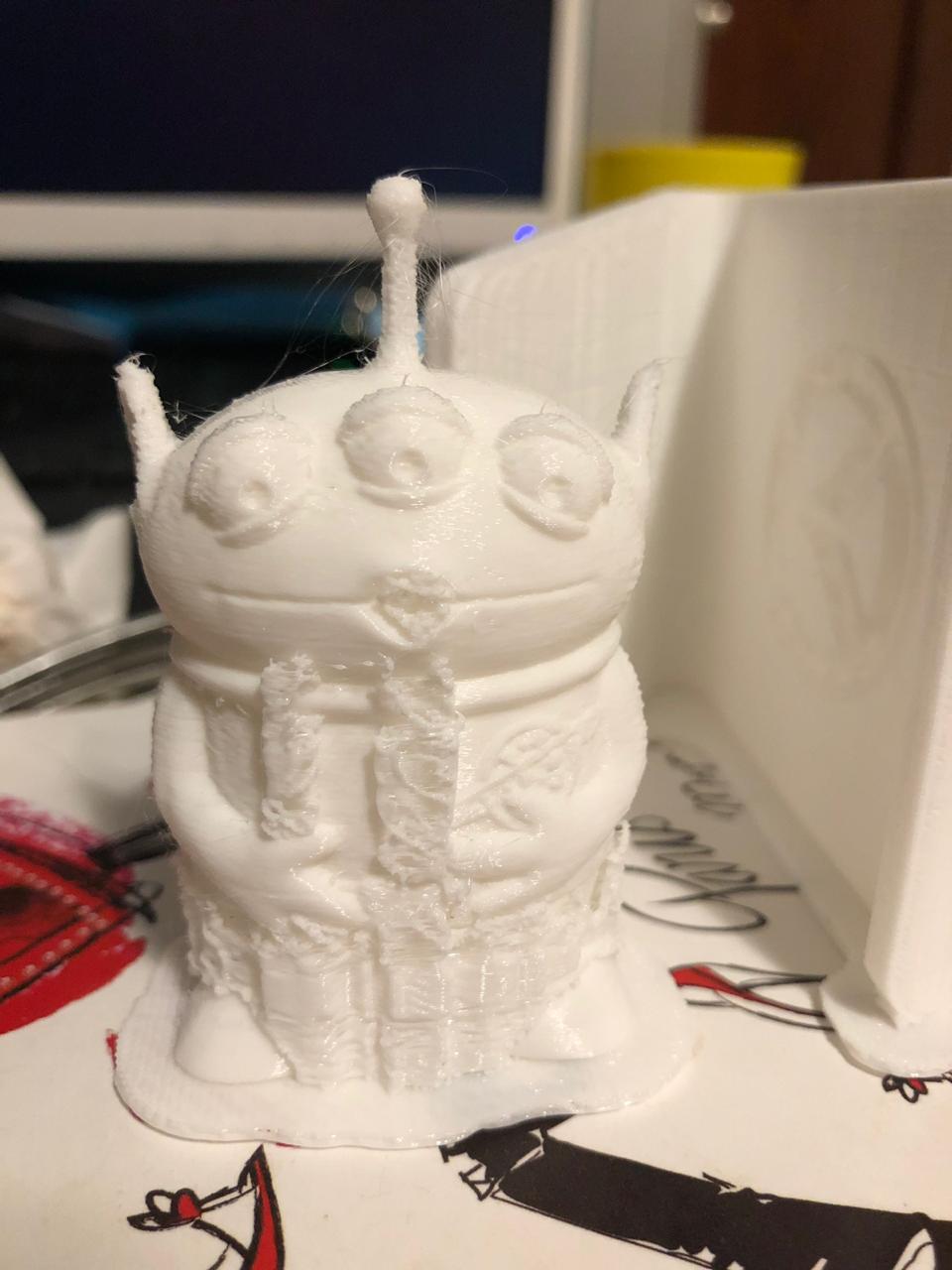

М кстати я следую всем советам, сейчас ковыряюсь с настройками и уже пробую новые слайсеры. Новые прототипы которые жена печатала прикладываю, качество по лучше но все равно есть косяки, например антенка, много ниток и не ровно напечаталась, про ниточки я подозреваю дело в откате, а вот почему не совсем ровно, это может быть воблинг, может быть ,что то с подачей возможно =)

Добавлено спустя 5 минут 53 секунды:
Alex Post писал(а):Да зачем отдельную тему, тут тоже вроде немноголюдно, но по остальному согласен, нужно больше конкретики: что за принтер, что за слайсер, какие параметры. Если модель не секретная - можно ссыль на нее, чтоб посмотреть-повертеть-попробовать напечатать. Бывает же что и модель косячная.

принтер этот http://www.infitary.com/product/diy-3d-printer-kit-m508
Печатал на куре все время, настройки брал от ютубера Dmitry Sorkin
Сейчас пробую Slis3r
Модельки прикрепил, печатал только 1ку и 2ку

Тему отдельную создам, если понадобится.

Добавлено спустя 46 секунд:
fos-kr писал(а):А калибровку экструдера делал.

Нет не делал, есть материал для чтива,или видео?

Добавлено спустя 3 часа 22 секунды:

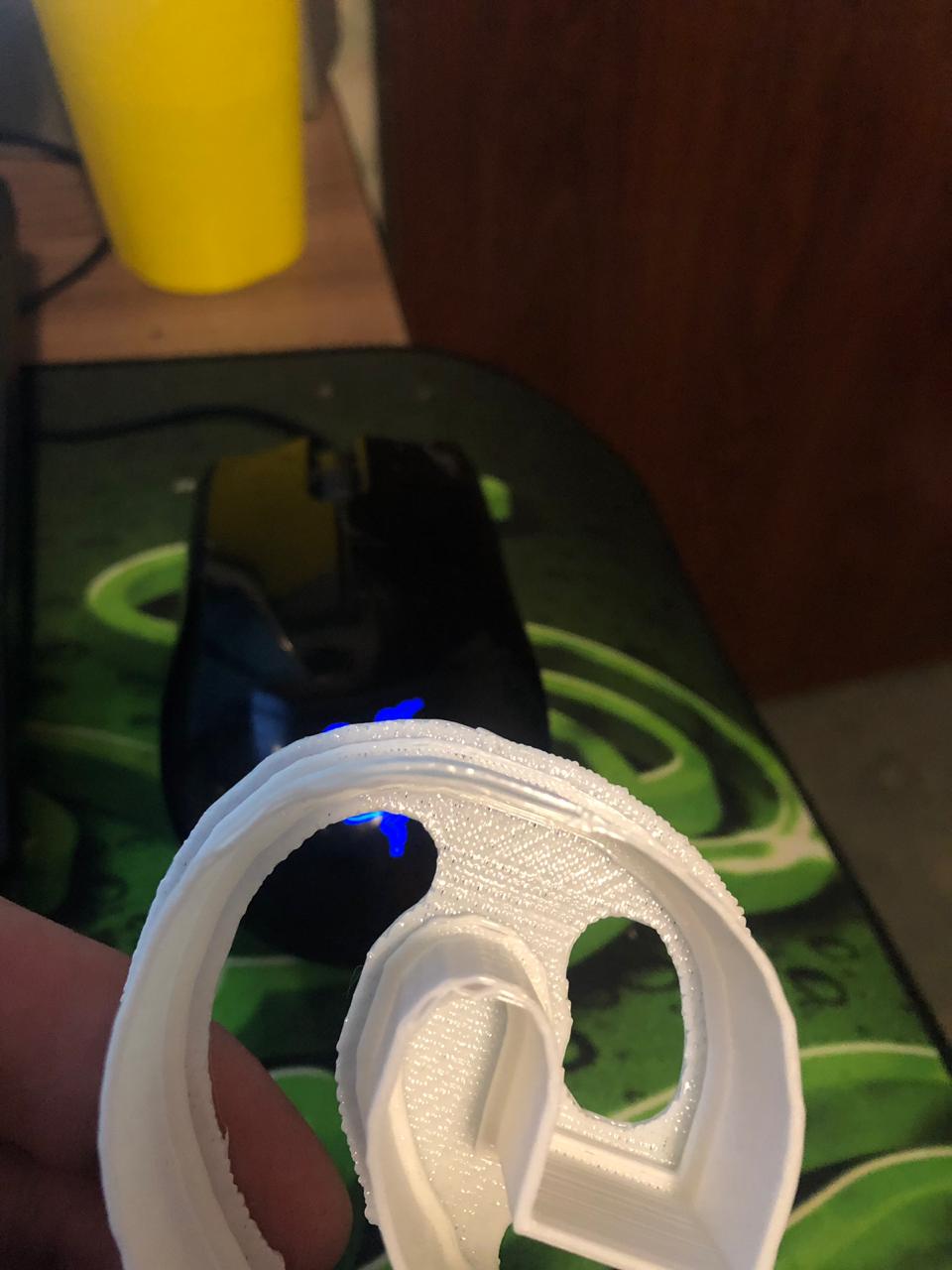

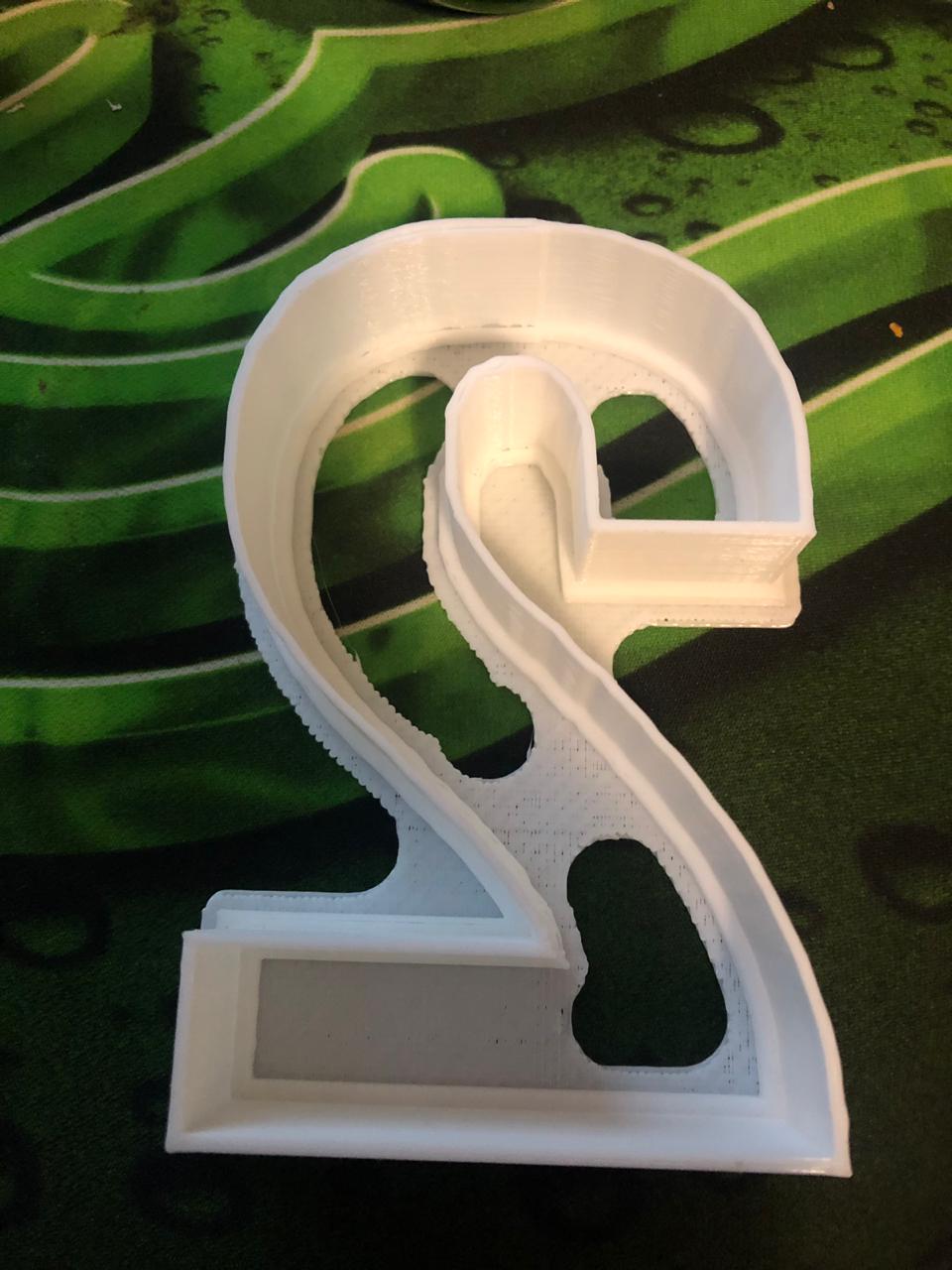

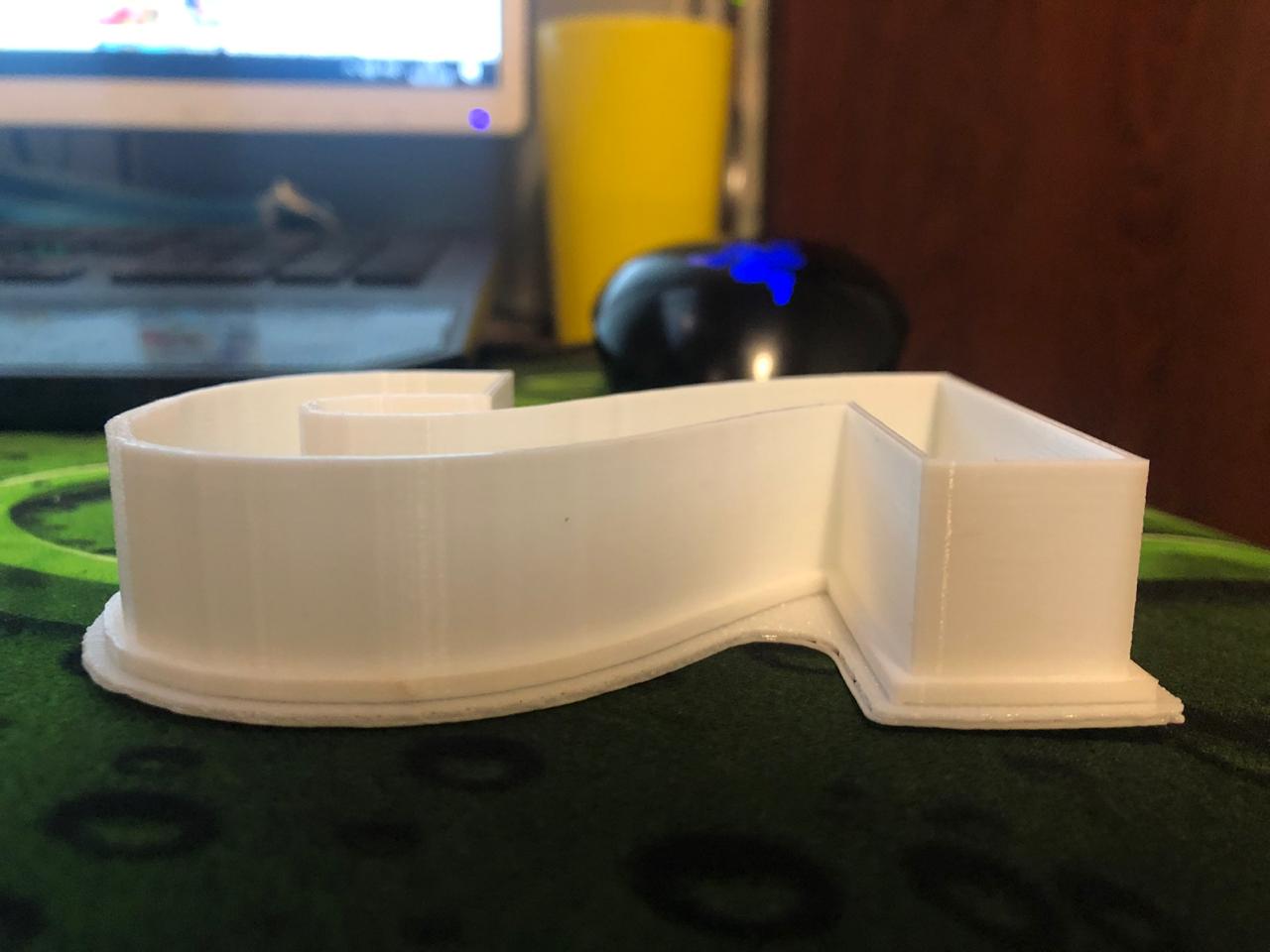

УРА! настроил основную печать ! Но увы на поворотах слои так и не спаиваются, не могу понять в чем дело... ребят подкиньте идей, может кому профиль скинуть из куры свой?
печатал другую стл, вдруг та битая оказалась.... оказалось не так =) :P :crazy: :crazy:
Вложения
WhatsApp Image 2019-01-19 at 03.35.23.jpeg
WhatsApp Image 2019-01-19 at 03.35.24(1).jpeg
WhatsApp Image 2019-01-19 at 03.35.24.jpeg
number_cookie_cutters__1-8___0.zip
(953.56 КиБ) Скачиваний: 0
WhatsApp Image 2019-01-18 at 17.48.03.jpeg
Печатаю на:
1. DIY 3D Printer Kit M508 FDM
2. DWS 028 SLA
3. Form 2 SLA
4. Phrozen Shuffle DLP\LCD
Аватара пользователя
Engli

Сообщения: 13
Зарегистрирован: 16 янв 2019, 04:01

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Angel71 » 19 янв 2019, 05:40

https://www.thingiverse.com/thing:2887104
вырезав большую часть, останется какой интересный кусок для теста. хотя пока нравится сам процесс печати, можно и целиком.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Новичкам. Задай вопрос - получи ответ

Сообщение fos-kr » 19 янв 2019, 10:18

Вот про калибровка подачи экструдера https://rusabs.ru/blogs/blog/kak-otkali ... d-printera. А так тем много про это.
fos-kr

Сообщения: 11
Зарегистрирован: 14 янв 2019, 16:54

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 19 янв 2019, 17:30

Доброго времени суток.
Подскажите пожалуйста, сталкивался ли кто либо с драйверами для ШД DRV8825, насколько тихо себя ведут.
Интересуюсь, т.к. вчера пробывал ставит на свой принтер другую плату, которую урвал по дешовке, так такое ощущение, что в комнате трактор работает))) вот и думаю какие драйвера поставить на замену, про TMC как и все слышал, равно как и о том что это чудовищно дорого.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 19 янв 2019, 18:30

Начинающий писал(а):про TMC как и все слышал, равно как и о том что это чудовищно дорого.

Я не знаю, насколько TMC2208 "чудовищно" дОроги.. :D просто купил и поставил их вместо А4988 и офигел от тишины... а DRV8825 отличаются, вроде как, приличными максимальными токами... но никак не тишиной.
Вот вам даже пример для сравнения нашёл
8825 vs 2208
https://youtu.be/hQcym3nTu6Q

и мой личный пример 4988 против 2208
https://youtu.be/EjAU7MkwoUg
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 19 янв 2019, 19:10

По ~$6 за штуку это что, "чудовищно дорого"? Я ещё с полгода назад по $8 брал. Зато эффект потрясающий: сразу становятся слышны кулера и вжики экструдера на ретракте :)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 19 янв 2019, 21:11

За видео оно конечно спасибо, у меня на второй платке был звук примерно такой как и на видео с 8825.
По поводу заменить да и пользоваться, не все так просто
https://ru.aliexpress.com/item/3D-V1-4- ... 33eds1IeQE
На TMC тех же чипы совершенно другого формфактора, даже если раздавлю жабу, все равно не взлетит.

Брал из расчета подешевле и такую же как на принтере, а оказалось, совсем не такую же, потому хотя бы что драйвера разные и PID в опе если судить по показаниям горячего стола и хотэнда того же, плюс на экранчике замерил крокозябры какие то временами.
На моей родной платке от tevo стоят драйвера 4982, которые меня вполне пока что устраивали, на этой же что взял вообще не пойми что и звук как у трактора, особенно по Y когда длинная линия печатается как будто перфоратор работает.


Нашел даташит на свои драйвера HR4982, посмотрел на свою платку и чета мне кажется, что платку сконфигурировали так, чтоб они в full step mode работали, т.к. в даташите пишут что пины Ms1 и MS2 должны быть в высоком логическом уровне, а на платке мне упорно видится, что они через резюк подключены видимо к земле :/ но не уверен.
Последний раз редактировалось Начинающий 19 янв 2019, 21:52, всего редактировалось 2 раз(а).
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 19 янв 2019, 21:48

Начинающий писал(а):По поводу заменить да и пользоваться, не все так просто
https://ru.aliexpress.com/item/3D-V1-4- ... 33eds1IeQE
На TMC тех же чипы совершенно другого формфактора

Я на такие платы, где дрова не заменяемые - и не смотрел-то никогда. Разве что действительно недешёвый Duet WiFi - но там распаяны мощные и тихие драйверы... вряд ли потребующие замены на что-то иное.
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Начинающий » 19 янв 2019, 21:54

Мне нужно было что то знакомое и подешевле, поэтому я и приобрел такую, т.к. на Tevo tarantula стоит именно MKS V1.4 , только с драйверами и комплектующими получше как оказалось.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Владимир70 » 21 янв 2019, 12:15

Всем добрый день!Прошу помощи . Собрал принтер Flyingbear-P905 . Возникла проблема при команде "AUTO HOME"! Экструдер по оси "Y" уходит влево в сторону противоположную от конечника в место где движок, начинает трещать пока принудительно не замкнешь концевик и только после этого идет на середину стола!Может проблема в прошивке?
Владимир70

Сообщения: 3
Зарегистрирован: 15 янв 2019, 12:10

Re: Новичкам. Задай вопрос - получи ответ

Сообщение OBN_RacerMan » 21 янв 2019, 19:53

Владимир70 писал(а):при команде "AUTO HOME"! Экструдер по оси "Y" уходит влево в сторону противоположную от конечника в место где движок, начинает трещать пока принудительно не замкнешь концевик и только после этого идет на середину стола!Может проблема в прошивке?

Для начала можно перевернуть на 180° разъём шаговика Y на плате (если там плоский разъём - то переворот получится).
Затем смотреть как будет идти печать - если по Y будет "зеркалить" - значит в прошивке направление home надо будет поменять и вернуть разъём Y в исходное положение.
Если будет печатать правильно - то можно и так оставить с перевёрнутым разъёмом.
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение fos-kr » 22 янв 2019, 10:11

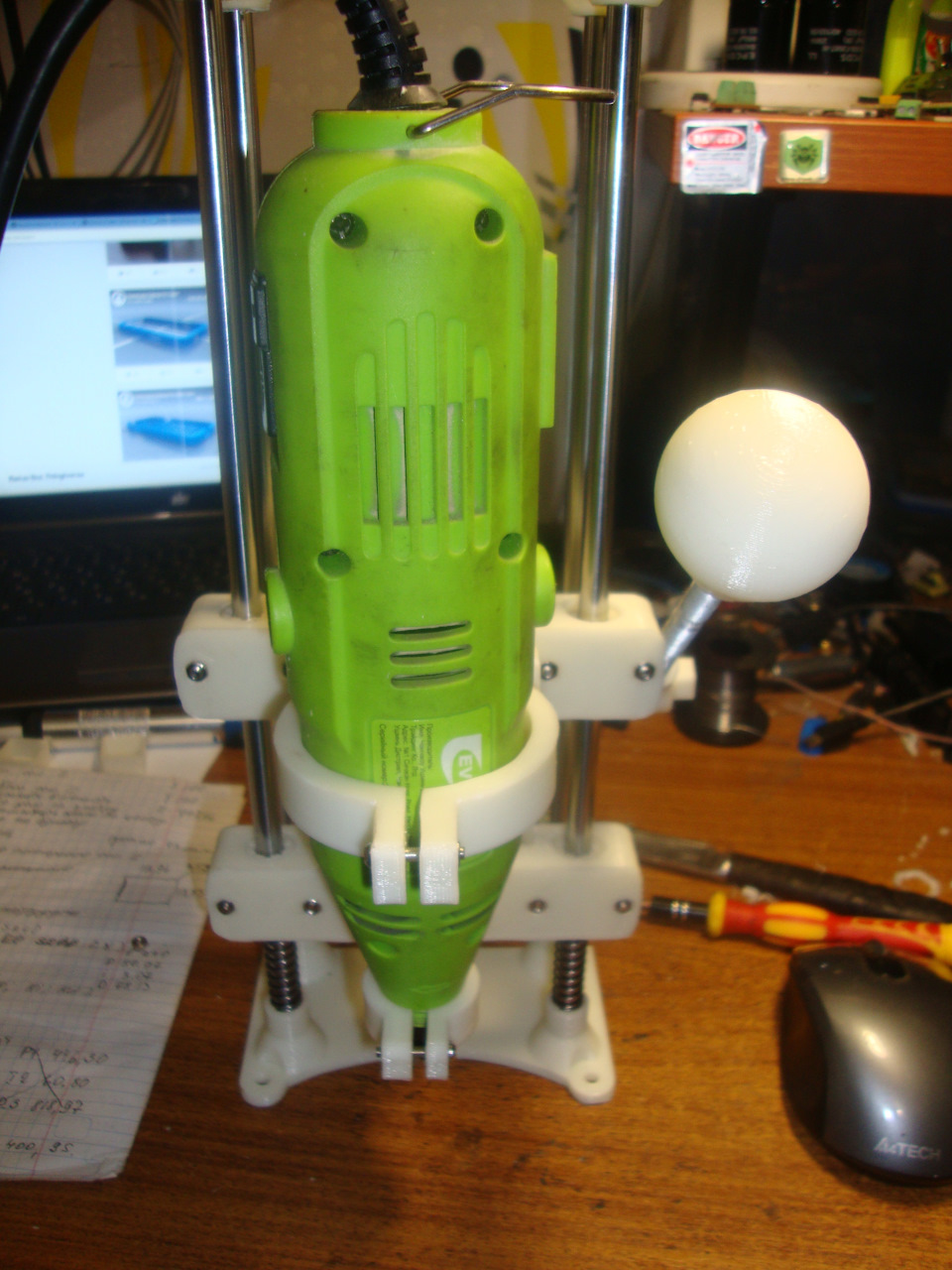

Ну вот собрал ковырялочку для плат.
Вложения
fos-kr

Сообщения: 11
Зарегистрирован: 14 янв 2019, 16:54

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Владимир70 » 22 янв 2019, 11:23

Я так и сделал перевернул разъем! Все пошло.Но следующая проблема при начале печати стол уходит вниз на 1см. Как только не калибровал и естественно сохраняя настройки. К компу пока не могу подключить, он его не видит.Вопрос-можно ли перепрошить с флешки без компа?
Владимир70

Сообщения: 3
Зарегистрирован: 15 янв 2019, 12:10
