Оцените плизз по фото качество печати.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Оцените плизз по фото качество печати.

Сообщение ReaN » 27 фев 2013, 11:23

я выкладывал на форуме статуэтку - forum107/topic10973-480.html
голубая последняя - слой 0.1мм
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Оцените плизз по фото качество печати.

Сообщение TedBeer » 27 фев 2013, 20:51

om2804 писал(а):Люди, а у кого-нибудь есть боуден? Может кто-нибудь показать что на нем выходит? Интересует поверхность по Z (бъют ли слои)

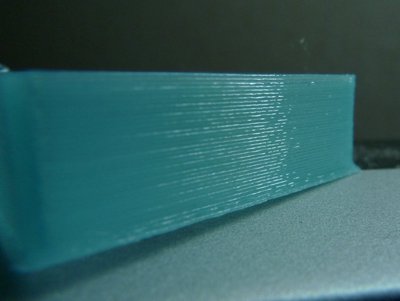

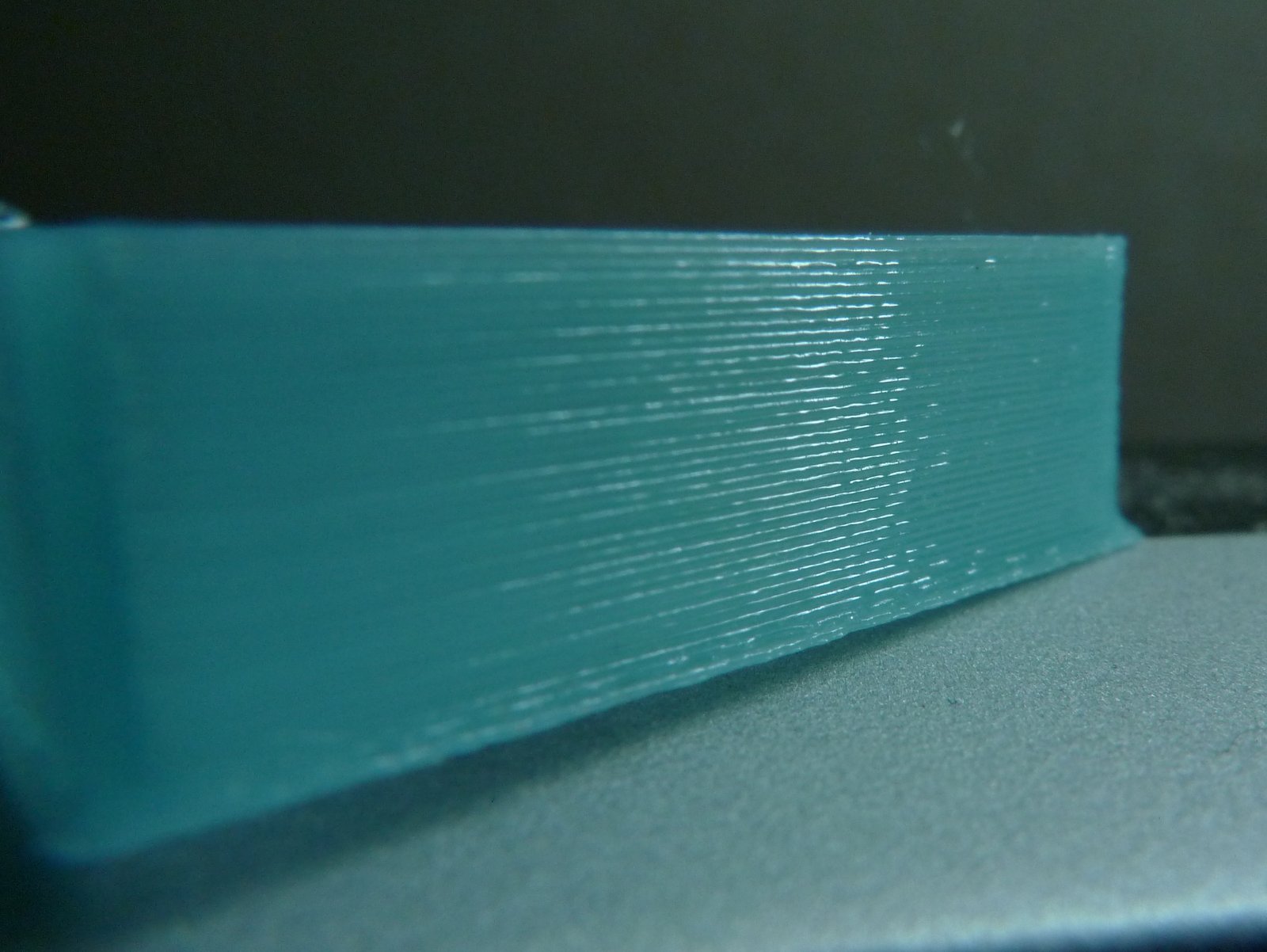

Высота слоя - 0.2мм, принтер Росток с боуденом. На снимке шов - переход с одного слоя на другой, модель одностенная.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Оцените плизз по фото качество печати.

Сообщение ReaN » 27 фев 2013, 21:09

ну у тебя очень прозрачный пластик - тяжел в оценке...
да и Росток мало у кого есть (мне так кажется) - там оси по-другому организованы...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Оцените плизз по фото качество печати.

Сообщение TedBeer » 27 фев 2013, 21:30

ReaN писал(а):ну у тебя очень прозрачный пластик - тяжел в оценке...
да и Росток мало у кого есть (мне так кажется) - там оси по-другому организованы...

Правильно заданный вопрос - половина ответа :)
Надо было конкретизировать какой принтер интересует.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Оцените плизз по фото качество печати.

Сообщение om2804 » 27 фев 2013, 22:49

хоть и прозрачный, а видно офигенные волны по Z. Странно, что на ростоке такие. Я думал такие волны из-за неравномерноси перемещенияпо оси Z
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Оцените плизз по фото качество печати.

Сообщение TedBeer » 27 фев 2013, 23:47

om2804 писал(а):хоть и прозрачный, а видно офигенные волны по Z. Странно, что на ростоке такие. Я думал такие волны из-за неравномерноси перемещенияпо оси Z

Мне кажется это не волны по Z, а игра света на слабых изменениях толщины единственного слоя напечатанного с недостатом экструзии. Вот еще фото другой модели напечатанной в то же время, но с другими установками.


В Росток, как мне кажется, может быть достаточно проблем при движении по оси Z, так как там за это отвечают все 3 двигателя, которые должны работать синхронно.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Оцените плизз по фото качество печати.

Сообщение FireFly » 28 фев 2013, 01:34

эта... господа, вы один момент все время пропускаете ;)
ни один пластиковый пруток не имеет идеального диаметра по всей длинне, самый "прецезионный", который мне попадался в свободной подаже был заявлен как изготовленый с 0,01мм точностью (во что мне верится с трудом). Распространенный же качественный пруток имеет погрешность 0,1-0,15мм, а непонятных производителей и того больше. Имеется в виду средняя погрешность по всему прутку - диаметр по длиннне гуляет то в плюс то в минус, а это обьем пластика, подаваемый в экструдер.
В ИТОГЕ!
насколько бы точной не была механика принтера, как бы точно не подавался материал в экструдер, разбег по ширине слоя будет ВСЕГДА, минимальный, микронный, но он будет. И вот этот разбег многие принимают за биение по Z. При осмотре отпечатанной детали на свет с разных ракурсов это заметно даже на "мега-супер-пупер-крутых" принтерах.

Так что при заказе пластика надо ориентироваться не только на качественное сырье, но и на максимально возможную точность изготовления.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Оцените плизз по фото качество печати.

Сообщение TedBeer » 28 фев 2013, 01:40

FireFly писал(а):эта... господа, вы один момент все время пропускаете ;)

+1
Меня вполне устраивает, что после кисслайсера, напечатанная тонкостенная модель бьёт с точностью 0.1 мм по всем 6м измерениям(наружные и внутренние)
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Оцените плизз по фото качество печати.

Сообщение om2804 » 28 фев 2013, 11:32

ок. тогда надо прикрутить обратную связь - замерять диаметр входного прутка и регулировать скорость подачи
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Оцените плизз по фото качество печати.

Сообщение FireFly » 28 фев 2013, 11:52

малореально и ИМХО не нужно
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Оцените плизз по фото качество печати.

Сообщение ReaN » 28 фев 2013, 12:49

om2804 писал(а):ок. тогда надо прикрутить обратную связь - замерять диаметр входного прутка и регулировать скорость подачи

тут уже гуляли такие идеи - очень быстро потухли, и я считаю, что это правильно...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Оцените плизз по фото качество печати.

Сообщение elmot » 28 фев 2013, 13:22

вам давно пора мутить плавку гранул и заливку шприцом:) И на материале сэкономите и слой гулять не будет
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Оцените плизз по фото качество печати.

Сообщение setar » 28 фев 2013, 15:55

почему сразу не молекулярная сборка ?
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Оцените плизз по фото качество печати.

Сообщение Michael_K » 28 фев 2013, 16:13

elmot писал(а):вам давно пора мутить плавку гранул и заливку шприцом:) И на материале сэкономите и слой гулять не будет

Мне иногда кажется, что выпилить на фрезере форму и наколеночным экструдером ее залить будет не только точнее, но и быстрее...
И может быть даже дешевле (исключая фрезер и шприц, конечно). И повторяемость с массовостью...
Грамм до двадцати, скажем, вполне можно "на коленке" впрыскивать...
Хотя это полный оффтопик.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Оцените плизз по фото качество печати.

Сообщение AKlion » 28 фев 2013, 16:46

тебе так кажется ;-)
