Оцените плизз по фото качество печати.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Оцените плизз по фото качество печати.

Сообщение setar » 15 фев 2013, 17:58

ещё раз, я не слепой, это так слайсер отслайсил, смотри на стенку рядом
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Оцените плизз по фото качество печати.

Сообщение dccharacter » 15 фев 2013, 17:59

аааааааааа, семен семеныч
ну вы выражайтесь
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Оцените плизз по фото качество печати.

Сообщение ReaN » 15 фев 2013, 19:01

интересная штука - положил обе деталюхи в Slic3r 0.9.8, на параметрах:
; layer_height = 0.1
; perimeters = 3
; top_solid_layers = 5
; bottom_solid_layers = 5
; fill_density = 0.15
; perimeter_speed = 35
; infill_speed = 30
; travel_speed = 60
; nozzle_diameter = 0.35
; filament_diameter = 3
; perimeters extrusion width = 0.38mm
; infill extrusion width = 0.38mm
; first layer extrusion width = 0.10mm
Закинул в пронтерфейс и: Estimated duration (pessimistic): 100 layers, 04:01:53
Как у вас тут на 0.1мм слое, скорости 37, да еще и 50% заполнением получается печатать за 1.5 часа?..
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Оцените плизз по фото качество печати.

Сообщение hudbrog » 15 фев 2013, 19:06

у меня слой 0.2 был
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Оцените плизз по фото качество печати.

Сообщение ReaN » 15 фев 2013, 19:36

Сетар пробовал 0.1мм.
Но там не прямая зависимость - если поставлю 0.2 - будет где-то 2:15-2:20
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Оцените плизз по фото качество печати.

Сообщение FireFly » 15 фев 2013, 19:38

отпечтал 0,25 слоем, время 1 час.

профиль печати под слик последний для печати мелкоты
слайсер как обычно поднасрал хотя в общем вроде ниче так получилось, если с настройками поиграться, можно лучше сделать но... лень :D

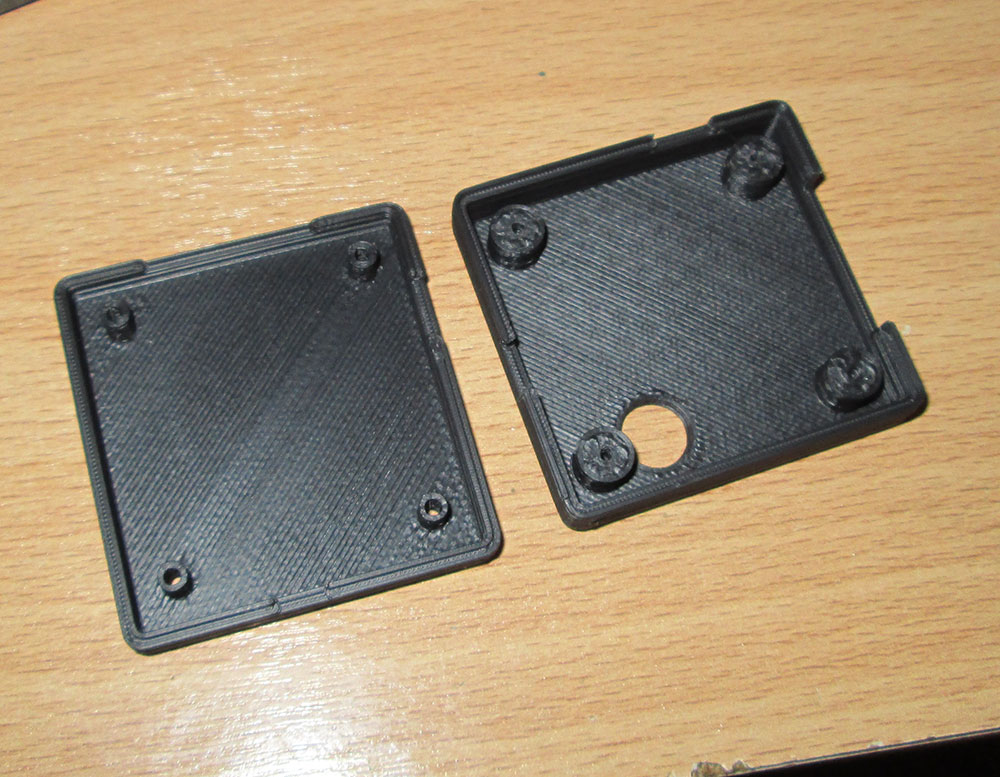

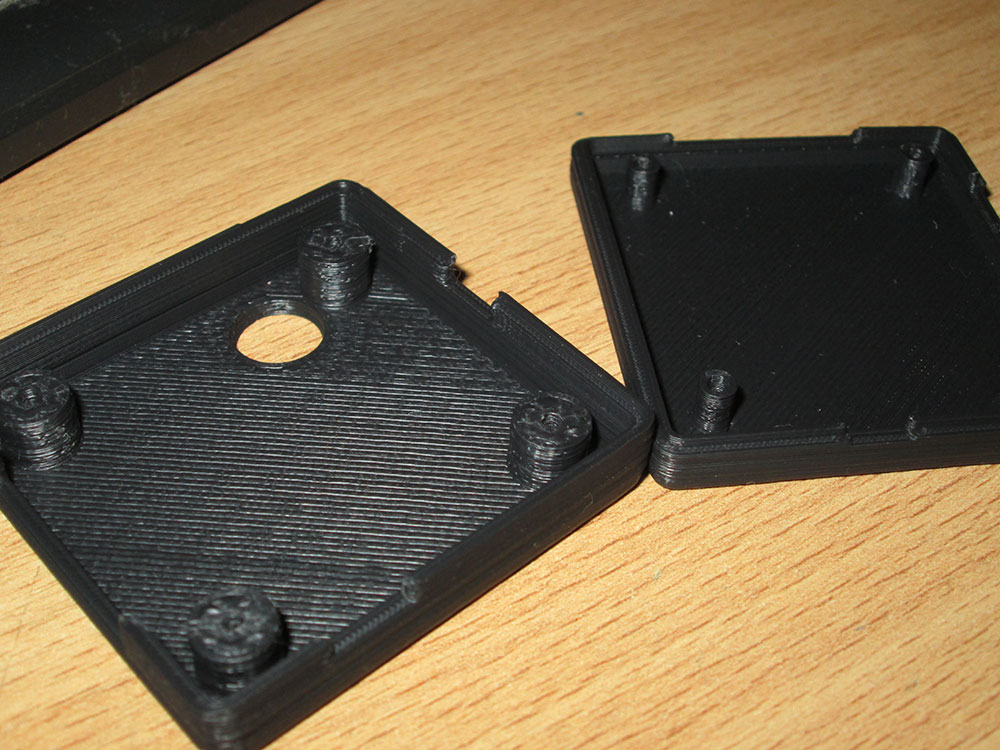

фотки добавил

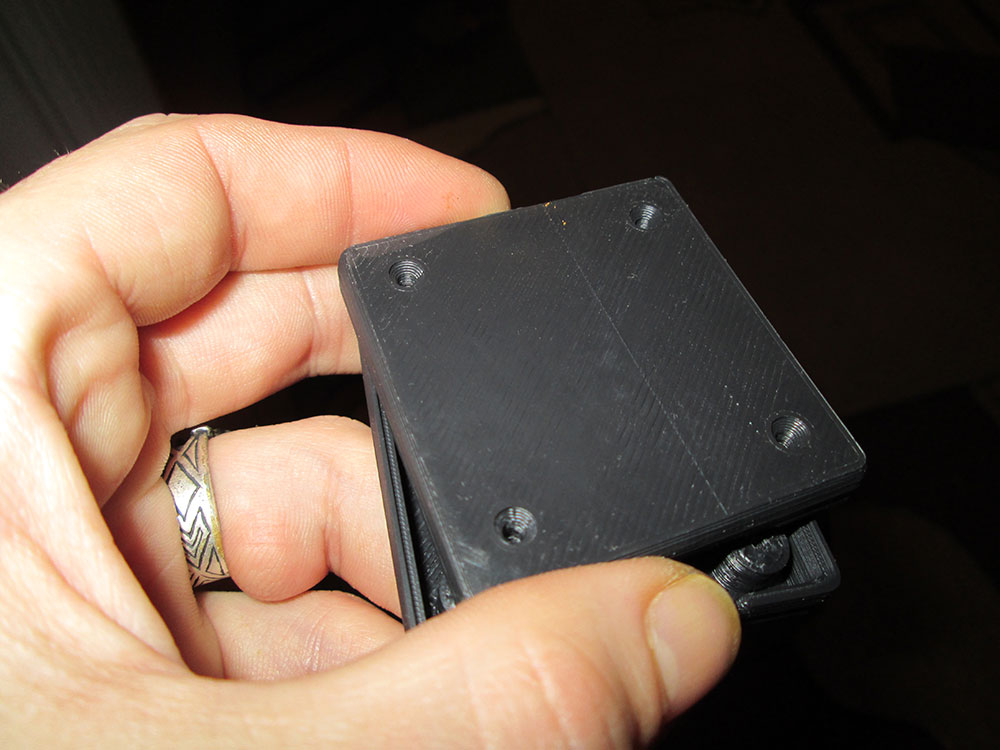

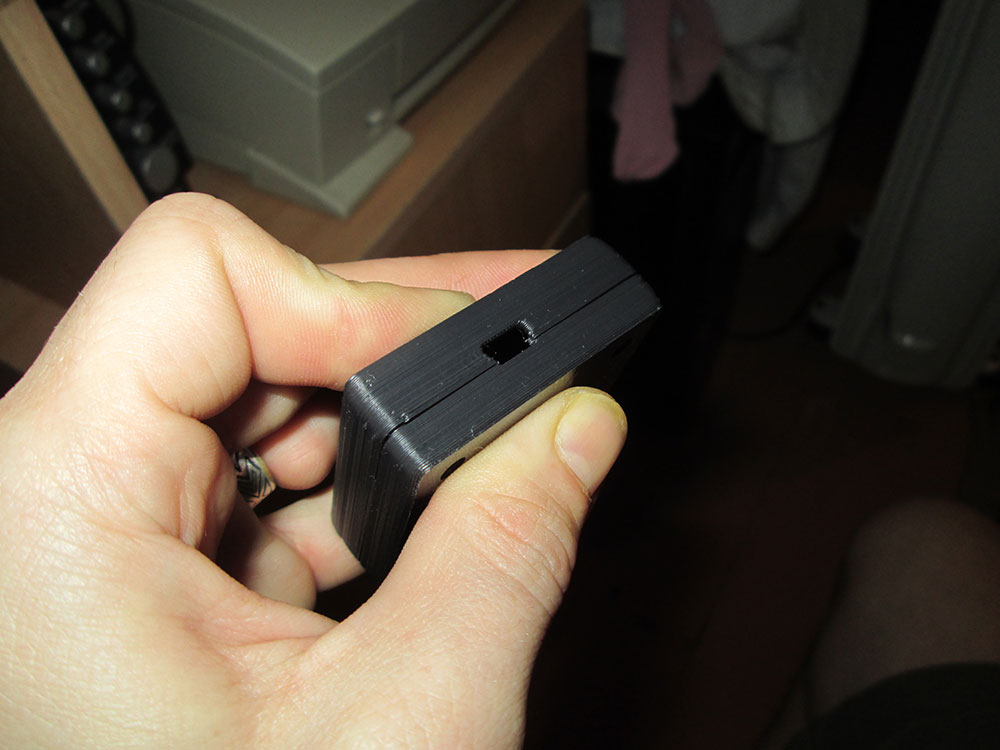

при собранном корпусе немного есть искривление - не стал ждать когда деталь остынет.
по сути получилась печать "по быстрому", особо не заморачивась : :)
Последний раз редактировалось FireFly 15 фев 2013, 20:05, всего редактировалось 1 раз.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Оцените плизз по фото качество печати.

Сообщение karabas2011 » 15 фев 2013, 19:39

setar писал(а):кстати вот повернутые и пофиксенные файлы

Добавлено спустя 31 секунду:
вероятно цвет не важен :)


топ до конца не пофиксен. Артефакты в инфиле.
модель не корректно сделана.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Оцените плизз по фото качество печати.

Сообщение setar » 15 фев 2013, 20:47

ну да, а что есть варианты ?

Добавлено спустя 2 минуты 28 секунд:
FireFly у тебя симпотичнее всего получилось :) (на мой вкус)
у меня такие результаты давал красный пластик - ложится вообще как масло на бутерброд
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Оцените плизз по фото качество печати.

Сообщение FireFly » 15 фев 2013, 21:11

можно и получше, просто лень было конфиг специально подгонять, брал так сказать один из "базовых" своих.
сопло 0,5
температура пластика 210
температура столика 110 (покрытие зеркало 4мм + каптон)
башка J-head + керамический нагреватель 12v 40w
пруток 3мм из Polylac-747S
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Оцените плизз по фото качество печати.

Сообщение Constellation » 16 фев 2013, 11:08

Всем добрый день.
Печатью занималась наша фирма в Тольятти "Прототип".

Проблема здесь в том, что заказчик пожелал 100% инфил. И вот пожалуйста, хотя предупреждал. При таких тонких стенках 5-10% максимум возможно, чтобы не попортить внешний вид изделия.
У нас множество готовых моделей, с "правильным заполнением" при котором таких проблем не было :)

Прошу в студию умельцев и мудрецов, которые при 100% инфиле с такой моделькой смогут лучше !
Принтер MakerBot Replicator Dual. Прошивка Saifish 6.2, если не изменяет память.
Вчера делал 50% заполнение детали, получился отличный внешний вид, сама деталь очень крепкая.
Думаю 70% - это максимум разумного.
Constellation

Сообщения: 2
Зарегистрирован: 16 фев 2013, 10:48

Re: Оцените плизз по фото качество печати.

Сообщение om2804 » 16 фев 2013, 12:46

Ну вот, у всех слои по Z бьют. В большей или меньшей степени

Constellation, ребят, дело не в 100% инфиле. У вас какие-то механические проблемы или несоответствие температурного режима/плохое качество пластика
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Оцените плизз по фото качество печати.

Сообщение setar » 16 фев 2013, 14:29

Constellation писал(а):Вчера делал 50% заполнение детали, получился отличный внешний вид, сама деталь очень крепкая.
Думаю 70% - это максимум разумного.

коллеги, именно для исправления этого существует коэфициент потока.
беда в том что он свой для каждого пластика (даже одного производителя и цвета на разных катушках) и каждой рабочей температуры.
а может ещё калибровочка подвирает

Добавлено спустя 1 минуту 22 секунды:
а om2804 говорит о том что от неправильного инфила стенки не ползут, только крыша.
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Оцените плизз по фото качество печати.

Сообщение hudbrog » 16 фев 2013, 18:33

Constellation писал(а):Прошу в студию умельцев и мудрецов, которые при 100% инфиле с такой моделькой смогут лучше !

Не пожалел 18 грамм пластика, напечатал со 100% заполнением. Просто чтобы никто не подумал, что оно действительно может влиять.

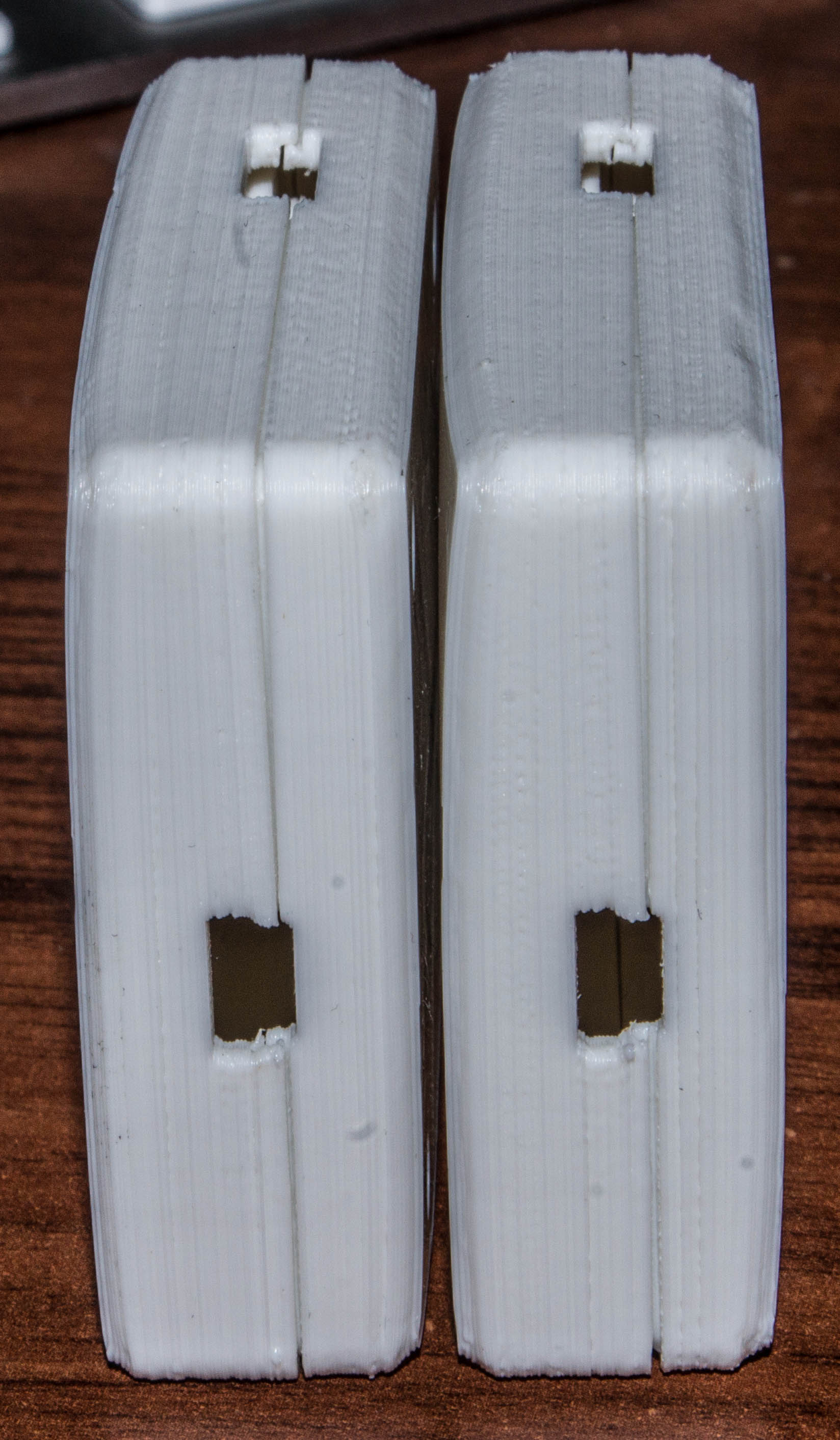

Ну и вторая картинка - прошлая и эта коробки в закрытом состоянии. Обе без пост-обработки, как вышли с принтера. Да, у правой деламинация была при печати, сорри )

У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Оцените плизз по фото качество печати.

Сообщение karabas2011 » 16 фев 2013, 18:45

О каком инфиле вообще речь? там 2мм толщина - при skin-thickness=1mm там тупо нет места для инфила
А на такой детали это нормальная толщина скина.
Выкладывайте фото принта по "правильным" настройкам.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Оцените плизз по фото качество печати.

Сообщение Ptype » 16 фев 2013, 22:04

Благодарю за отзывы, у нас еще есть над чем работать)
К среде-четвергу перепечатаем на новых настройках и выложим фото здесь, будет интересно выслушать ваше мнение и советы по улучшению качества.
Constellation писал(а):Всем добрый день.
Печатью занималась наша фирма в Тольятти "Прототип".
Проблема здесь в том, что заказчик пожелал 100% инфил. И вот пожалуйста, хотя предупреждал. При таких тонких стенках 5-10% максимум возможно, чтобы не попортить внешний вид изделия.

Хочу немного поправить Constellation и внести ясность в ситуацию - наплывы при 100% заполнении получаются именно на одном конкретном принтере.Однозначного решения этой проблемы я пока еще не нашел, но склоняюсь к варианту с несвоевременной подачей прутка.
Наш же заказчик после всех предупреждений требовал этих ста процентов, говоря что постобработкой будет заниматься сам.
Впрочем, мы уважаем почтенный возраст и высокую копетентность товарища топикстартера- и выполним печать с любыми параметрами и пожеланиями, возможными и невозможными на данной машине. :wink:
А если серьезно- да, получилось паршиво.Хоть я и могу до бесконечности приводить тут слова заказчика, не пожелавшего обратить внимание на предупреждения- с допиленной моделью и более тонким подбором профиля слайсера получилось бы гораздо аккуратней.
Пока перед нами еще стоит проблема с выравниванием платформы- внезапные изменения уровня платформы после однократной печати заставляют выкидывать в брак 10-20% деталей.Слышал о возникновении подобных моментов с принтерами Кипариса (центр площадки деформировался при нагреве), но Maker Bot вроде как этим не страдали. Кто-нибудь с таким сталкивался?
Аватара пользователя
Ptype

Сообщения: 9
Зарегистрирован: 16 фев 2013, 20:14
