Гайка привода оси Z

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Гайка привода оси Z

Сообщение Dmitry__ » 07 ноя 2012, 00:13

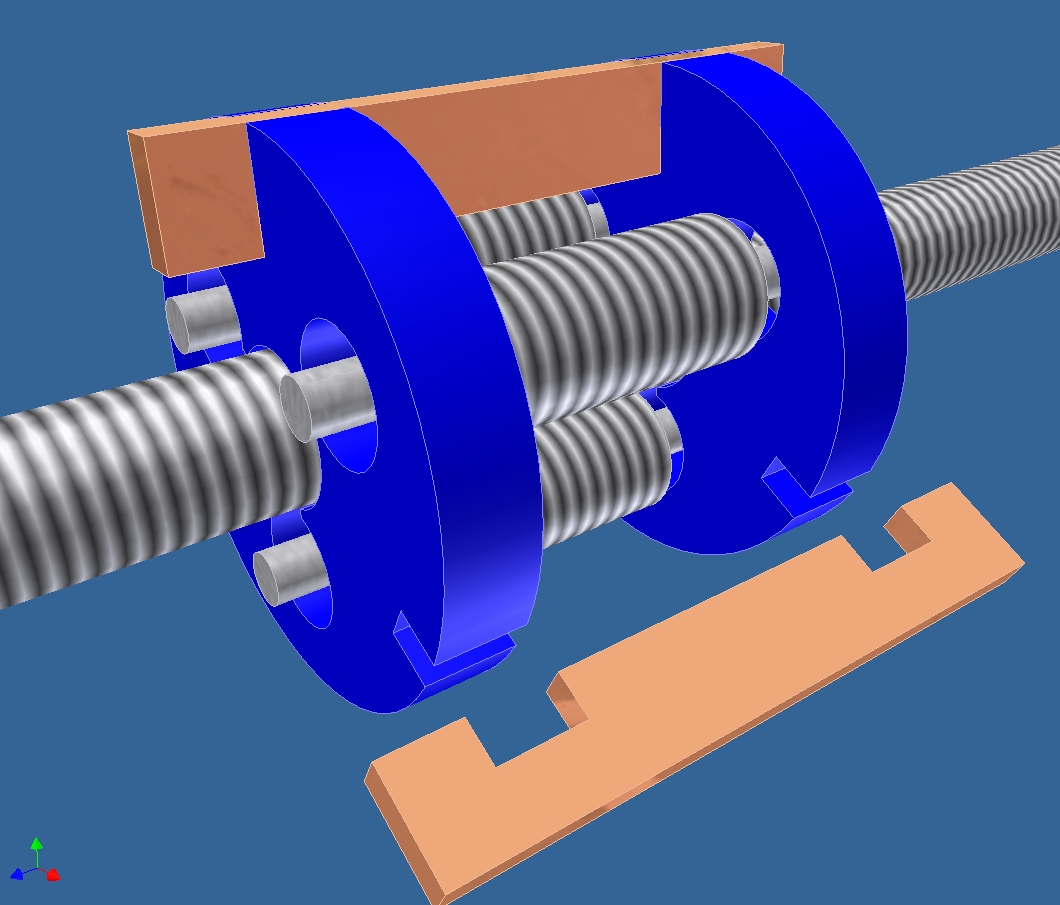

Вот, уточнил под свою технологию фрезеровки листового материала:

Крутим ось, т.к. корпус каретки не крутится, то роликам приходиться вращаться вокруг своих осей, передавая линейное перемешение через упорное усилие внешнему корпусу. Где я туплю? :oops:
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение dccharacter » 07 ноя 2012, 00:16

да хз
только "подшипники" печатать нельзя. Выработаются мгновенно. Материал-то плавкий.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Гайка привода оси Z

Сообщение Dmitry__ » 07 ноя 2012, 00:19

Дык, я же говорил, подшипы стандартные 7мм. внешний диаметр, 3 мм. внутр. диаметр. Их еще на робофоруме продавали...
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение dccharacter » 07 ноя 2012, 00:25

блин, проще уже прототип сделать и понять зачем это надо. Что там - люфта нет? Так он и так вроде не бог весть какой.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Гайка привода оси Z

Сообщение Dmitry__ » 07 ноя 2012, 01:03

Люфт можно выбрать пружинами. В этой схеме меньше трение (можно сказать подшипник качения). А главное, если брать мебельные винты, то у них резьба не шлифованная - продерет любую гайку. А тут идет накатка.
Вот марки подшипников, внутр. диаметр от 2мм до 3мм. внешний 6 - 7мм.
http://www.podshipnik.ru/catalogue/onli ... s%5B%5D=11
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение setar » 07 ноя 2012, 11:16

схема сего чуда в общем стала понятна, вот только смысла не вижу.
P.S. если ось M8 а подшипники 7 мм не факт что резьба в зацеплении дойдет до основания, а если дойдет то подшипники тереться о вал будут. Они нужны меньшео диаметра, и тут начанается ювелирная работа... а есть ради чего ?
:)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение denim » 07 ноя 2012, 11:35

подшипники упорные такого размера стоят немеряно
не упорные расшатаются быстро
хотя в принтере оно все время едет вниз...может проканает
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Гайка привода оси Z

Сообщение legion » 07 ноя 2012, 14:29

Можно и потолще чем М8 взять. Ничем же не ограничены практически.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Гайка привода оси Z

Сообщение setar » 07 ноя 2012, 14:42

не ограничены, только никто не ответил чем эта мутная схема с кучей подшипников лучше обычной гайки ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение Dmitry__ » 07 ноя 2012, 14:56

denim писал(а):подшипники упорные такого размера стоят немеряно

Любой радиальный подшипник имеет свойства упорного, да нагрузка при этом ниже чем у упорных, а оно вам много надо?
setar писал(а):не ограничены, только никто не ответил чем эта мутная схема с кучей подшипников лучше обычной гайки ?

Как не ответили? :)
Dmitry__ писал(а): А главное, если брать мебельные винты, то у них резьба не шлифованная - продерет любую гайку. А тут идет накатка.

Ну, не хотите — как хотите :)
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение denim » 07 ноя 2012, 15:01

хз, может сделаю как нибудь чисто проверить принцип...
станок токарный есть
и подшипники такие есть 7х3 фланцевые как раз.

Шпильку только катанную возьму из нержавейки, а то строительные шпильки как то уныло выглядят при близком рассмотрении.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Гайка привода оси Z

Сообщение legion » 07 ноя 2012, 15:09

Если одной из трех мелких шпилек обеспечить регулируемое положение, то можно люфт убрать. Теоретически.

А вообще, если я верно помню, то для борьбы с люфтом колхозными средствами берут две обычные гайки на небольшом расстоянии, прикрепленные к пластинам. Потом жестко стягивают пластины друг с дружкой болтами. Потом прогоняют много раз по шпильке для притирки и подтягивают в процессе. Потом периодически подтягивают в процессе эксплуатации, выбирая люфт.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: Гайка привода оси Z

Сообщение Dmitry__ » 07 ноя 2012, 15:14

denim писал(а):и подшипники такие есть 7х3 фланцевые как раз.

Они точно не влезут (фланцы будут задевать вал), как правильно заметил setar, надо валики брать большего диаметра, как правильно заметил legion :)
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение ReaN » 07 ноя 2012, 15:57

мдя... из "г" пулю вылепить пытаются... почитайте точность приводных винтов и обычных шпилек, сравните потом... ибо далее станет вопрос - почему одна короткая иногда стопорит на длинной, начнутся обсуждения на предмет апгрейда, в результате получится ось сделанная из "г", с кучей прибамбасов и по цене на 5-10% дешевле качественного привода...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: Гайка привода оси Z

Сообщение setar » 07 ноя 2012, 16:04

:) качественным и дешевым приводом тут будет тросик
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
