Re: Гайка привода оси Z

Сообщение setar » 06 ноя 2012, 18:17

Dmitry__ писал(а):Я про принцип, а не про готовую деталь.
По идее все очень технологично. Винт М8, с трех сторон - обрезки этого же винта с обработанными краями в подшипники и в корпус напечатанный на принтере.

:) нарисуй, поймешь сложность
подшипники как ни крути будут пересекать основной вал, или должны быть меньше диаметра...
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение denim » 06 ноя 2012, 18:25

FireFly писал(а):в идеале ШВП (есть мелкие), но цена...

По сравнению с метрическими шпильками? :D
Любая китайская ШВП будет лучше, чем трапеция или, упаси Господи, метрика М8.

300мм(250 эффективных) ШВП 12х4 с обработкой концов и держателями с подшипниками обошлись мне по 60 баксов\шт.
Это дороже чем метрика, конечно, но разница тоже ого какая.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Гайка привода оси Z

Сообщение setar » 06 ноя 2012, 18:27

это в 2 раза больше чем дофига :)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение hudbrog » 06 ноя 2012, 18:43

denim писал(а):Это дороже чем метрика, конечно, но разница тоже ого какая.

Я, честно говоря, не понимаю какая там может быть разница. Вот так: http://imm.io/KzSr печатается на моем принтере с М8 шпильками, которые мне стоили примерно 3 доллара. А что поменяется, если я заплачу на 56 долларов дороже?
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Гайка привода оси Z

Сообщение denim » 06 ноя 2012, 18:49

hudbrog писал(а):
denim писал(а):Это дороже чем метрика, конечно, но разница тоже ого какая.

Я, честно говоря, не понимаю какая там может быть разница. Вот так: http://imm.io/KzSr печатается на моем принтере с М8 шпильками, которые мне стоили примерно 3 доллара. А что поменяется, если я заплачу на 56 долларов дороже?

появится еще два держателя с радиально-упорными подшипниками, которые делать лень.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Гайка привода оси Z

Сообщение setar » 06 ноя 2012, 19:20

вот только они по факту не нужны
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение Dmitry__ » 06 ноя 2012, 20:04

setar писал(а): нарисуй, поймешь сложность

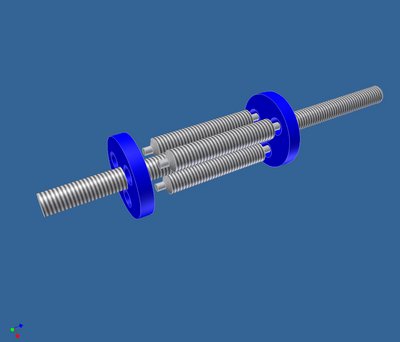

Нарисовл, пока засад не вижу :pardon:
Подшипы 7мм, внутр. диаметр 3 мм. не рисовал.
Вложения
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение dccharacter » 06 ноя 2012, 22:40

внешнюю втулку хрен напечатаешь
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Гайка привода оси Z

Сообщение Dmitry__ » 06 ноя 2012, 22:44

А она нужна?
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение dccharacter » 06 ноя 2012, 22:57

А какой принцип работы? Я думал внутреннюю ось крутишь, внешняя втулка перемещается. При этом подшипники сами по себе независимо ни от того ни от другого ходят. Иначе нафиг резьба на этой втулке внутренняя?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Гайка привода оси Z

Сообщение denim » 06 ноя 2012, 22:59

setar писал(а):вот только они по факту не нужны

все время занимался металлообработкой, и как-то привык к жестким конструкциям. :no:
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Гайка привода оси Z

Сообщение Dmitry__ » 06 ноя 2012, 23:06

Если честно, я вообще ту картинку не понял. Там не должно быть резьбы, ведь ролики будут пытаться по этой резьбе выкатиться из корпуса. И на практике так пробовал винт крутить, хрень по-моему...

Вот тут интересней, эта резьба явно не от роликов, а от закрученных боковых втулок.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение dccharacter » 06 ноя 2012, 23:10

Тогда ты фигню нарисовал. На ось ставится обойма, в нее заряжаются маленькие шпильки. Шпильки вставляются в единственный "подшипник", который на самом деле гайка-шайба с наружней резьбой и внутренним отверстием. Сзади на всю эту фигню одевается втулка с задней глухой стенкой _без отверстий_ для шпилек и эта втулка накручивается на шайбу-подшипник. Суть всего этого действа мало понятна, я думал, что суть в снижении передаточного отношения, типа планетарки. А так фиг его знает.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Гайка привода оси Z

Сообщение Dmitry__ » 06 ноя 2012, 23:20

Ничо не понял, нарисуй.
В моей втулке корпус не нарисован для наглядности (который соединяет обоймы с подшипниками)
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Гайка привода оси Z

Сообщение dccharacter » 06 ноя 2012, 23:36

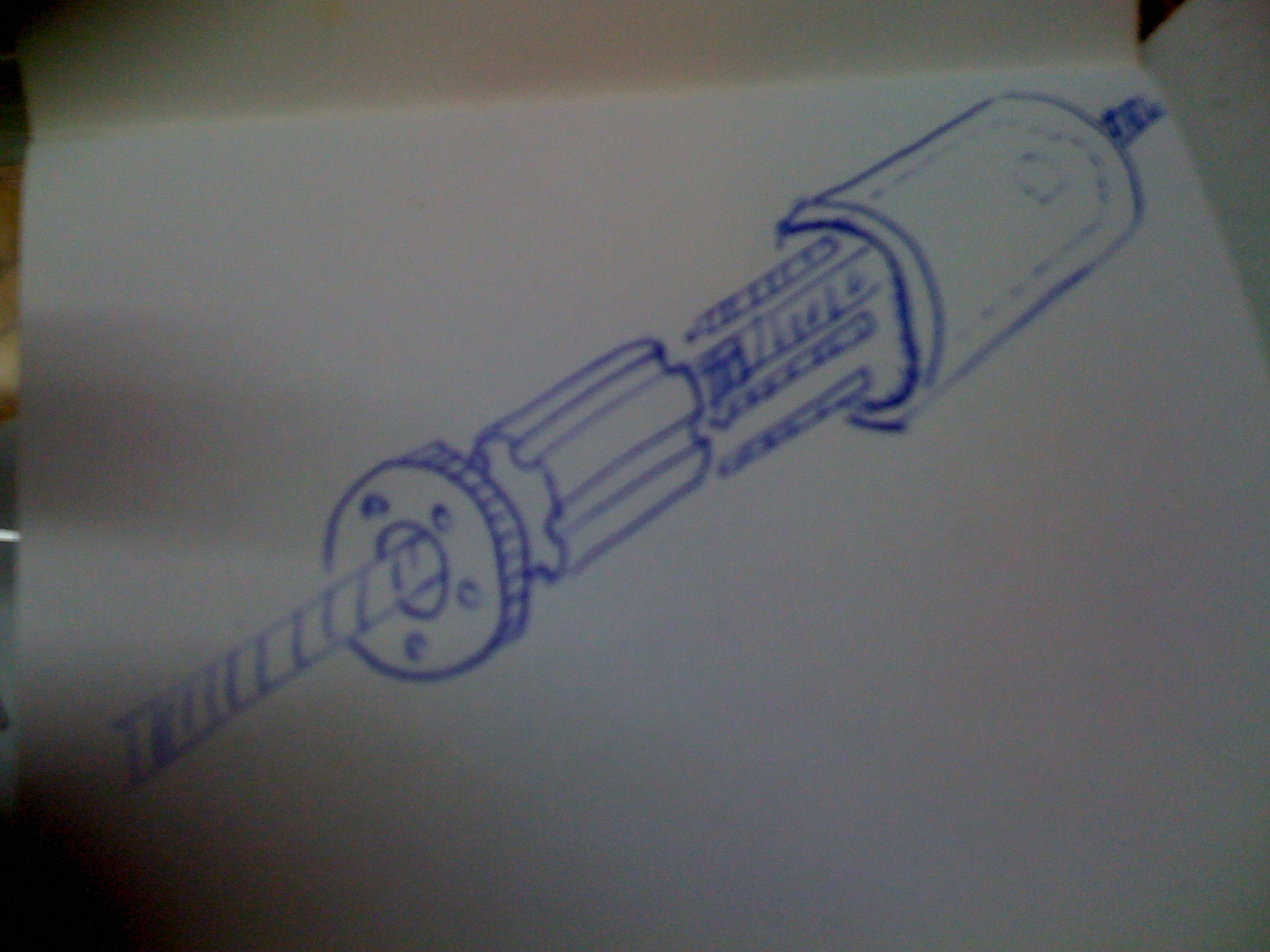

Ну вот
Если при простой винтовой передаче ход равен шагу резьбы, то для этой гайки ход будет шаг большой резбы/шаг маленькой на оборот внутреннего винта

Добавлено спустя 3 минуты 11 секунд:
причем шаги резьб вообще говоря равны.
нихрена не понятно
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
