Гайка привода оси Z

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Гайка привода оси Z

Сообщение loox » 23 июл 2015, 15:48

Коллеги
Вы Метры 3d печати, морочите мальку голову, вместо того чтобы авторитетно заявить - такую гайку изготовить, без приенения специализированного инструмнта, нельзя. ..
loox
loox

Сообщения: 326
Зарегистрирован: 26 мар 2008, 12:45

Re: Гайка привода оси Z

Сообщение setar » 23 июл 2015, 17:06

но ведь можно :)
я же делал для шпильки и для трапеции.
для многозаходного винта технология та же:
берем кусок винта и делаем выборки чтобы получить острые грани по фронту вращения.
и добавляем плавный сгон, чтобы нарезало постепенно.
ровно так же как делаются все метчики.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение Diffid » 23 июл 2015, 17:13

Это все просто замечательно, был бы ещё лишний кусок шпильки на метчик))). Буду наверное заказывать еще парочку гаек и стягивать их с резиновой прокладкой, как советует тов. Setar...
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Гайка привода оси Z

Сообщение loox » 23 июл 2015, 18:27

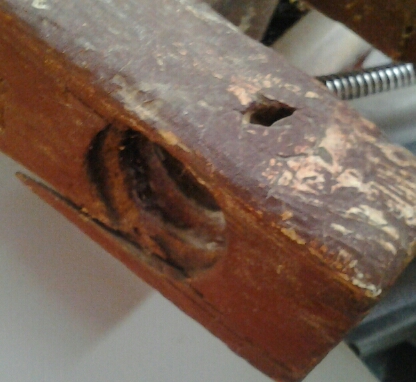

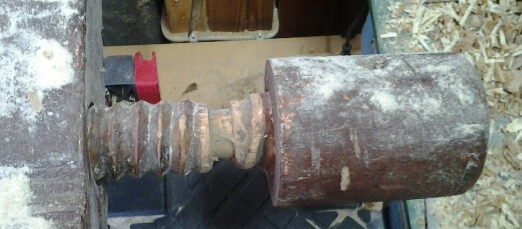

можно и ножом, .. а я умею...но никому не предлагаю
Я считаю если написано - купи вот такую гайку , то надо купить именно такую, а все фокусы изготовления интструмента ( а 3d принтер это достаточно точный инструмент ) из консервных банок и резинок от бабушкиных трусов - баловство.
Примеров поным полно
Спасибо loox
Вложения
loox

Сообщения: 326
Зарегистрирован: 26 мар 2008, 12:45

Re: Гайка привода оси Z

Сообщение Diffid » 23 июл 2015, 19:36

У меня изначально принтер из г... повидла и палок, печатает нормально. Я же не деньги на нем зарабатываю, а для увлечения решения "на коленке" вполне годятся.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Гайка привода оси Z

Сообщение RoninDev » 27 июл 2015, 16:00

Добрый день!

Может я, конечно, не в тему, но спрошу тут. Кто нибудь делал схему с ремнями по Z? на каждый мотор отдельный драйвер и калибровка по верхним концевикам. Кроме только что каретка падает после отключения питания, есть проблемы?
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: Гайка привода оси Z

Сообщение holomrn » 27 июл 2015, 21:51

на хабре поройся, там кто то писал про такое.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Гайка привода оси Z

Сообщение kindrat » 28 июл 2015, 09:59

RoninDev писал(а): Кроме только что каретка падает после отключения питания, есть проблемы?

Чтобы не падала, можно через червячный редуктор мотор включить.
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Гайка привода оси Z

Сообщение FoX87 » 28 июл 2015, 19:14

http://ru.aliexpress.com/item/1pcs-RM12 ... 96744.html вот такая гайка норм вроде?
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Гайка привода оси Z

Сообщение Myp » 28 июл 2015, 22:27

что-то непонятно, это просто гайка без шариков?
если уж брать то проверенный вариант, с отзывами http://ru.aliexpress.com/item/1pcs-RM12 ... 32563.html
а вобще покупать надо комплект, ШВП винт + ШВП гайка, во избежание нюансов стыковки деталей возможно разных производителей.
например: http://www.aliexpress.com/item/SFU1204- ... 43461.html

так как тема называется "Гайка привода оси Z" то стоит подумать, зачем вобще на ось Z ставить ШВП?
обычный трапецеидальный винт с бронзовой гайкой там за глаза.
вот для прюши например, 2 винта с гайками выйдут в цену одной ШВП гайки
http://ru.aliexpress.com/item/RepRap-3D ... 54945.html
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Гайка привода оси Z

Сообщение FoX87 » 02 авг 2015, 07:37

А есть какая-то муфта для крепления оси Z( между двигалем и осью) которая бы самоцентровалось ?
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Гайка привода оси Z

Сообщение Myp » 02 авг 2015, 09:45

нет, это и не нужно.
потому что винт оси Z должен стоять в двух подшипниках, а мотор подключен через гибкую муфту.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Гайка привода оси Z

Сообщение rgusev » 20 июн 2016, 18:37

Коллеги.
Может я не прав и тут уже мелькало. Но решил написать.
Решение люфта шпилька - гайка решается так.
1. Сверлим в боковой стенке гайки отверстия под 90 или 120 градусов и нарезаем резьбу под винт.
2. загоняем шпильку в гайку.
3. в сделанные резьбовые отверстия вкладываем второпластовые цилиндрики/толстые шайбочки и поджимаем винтами.
По первости пережимаем, чтоб фторопласт потёк, обхватил шпильку.
Регулируем натяг и живём далее.
rgusev

Сообщения: 262
Зарегистрирован: 30 май 2016, 14:14

Re: Гайка привода оси Z

Сообщение setar » 20 июн 2016, 18:42

плохое решение - сложное
в оглавлении есть ссылка на более простой вариант
forum107/topic12193-120.html#p276474
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Гайка привода оси Z

Сообщение rgusev » 20 июн 2016, 18:49

кому как.
мелкий кусок второпласта найти проще чем большую "палку".
второпласт не клеится вообще и текуч. его даже запресовывать только с контргайками можно. Иначе он выскальзывает со временем. Т.е рисуется проблема крепления детали.
Износ. Износ у второпласта минимальный только по чистым повехностям. Полировным.
Второпластовая гайка "быстро" прорежется нарезкой шпильки, которая отнють не полирована и будет болтаться.
Подтянуть/заменить вкладыш проще и быстрее..
