Доброго времени суток! Хочу оживить тему, есть предложение сделать вместо гайки узел фиксированный в одной оси и имеющий свободное перемещение в двух других.
На Менделе - классическая схема М8 шпильки, Каретка на гайках подпружинена. На новом - использую ШВП все затянуто наглухо 4 винта М5, все крепления алюминий, люфтов и волн не наблюдается, рисунок по Z все равно на некоторых материалах есть, чуть-чуть видимый, повторяет шаг винта ШВП, думаю где-то 0.01-0.03 пальцами не ощущается. Фотки чуть позже.
Последний раз редактировалось ales2k 01 июн 2015, 17:49, всего редактировалось 2 раз(а).
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
у Йозефа Прусы рама его одноименной модели принтера ( Мендель Пруса, та что была до появлений всякий модификаций max, i2, i3) была изготовлена из толстых (для жесткости) строительных шпилек. Привод видимо из соображения унификации для закупки материалов был сделан из этой же шпильки (там даже была карта нарезки из стандартных типоразмеров)

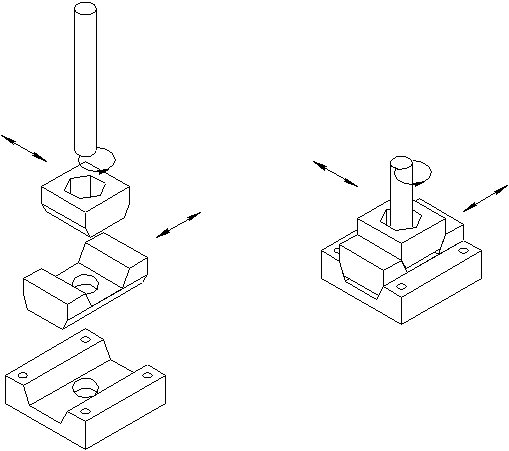

Вот накидал эскизик, думаю напечатанное тоже будет работать, правда есть сомнения из-за ступенчатой формы граней, которая получается при печати, к сожалению проверить немогу, поскольку не являюсь счастливым обладателем 3Dчудопечатающеймашины. Еще вопрос не по теме правда, но пытался ли кто ни будь заменить приводные ремни на металлическую ленту?
лента металл это интересно, в старых FDD так было сделано. стараюсь наблюдать за разработками коллег, вроде бы никто не пытался. троссики используют, но они нужны тонкие и в пластик оплетке, а такие тяжело найти. без оплетки быстро выходят из строя

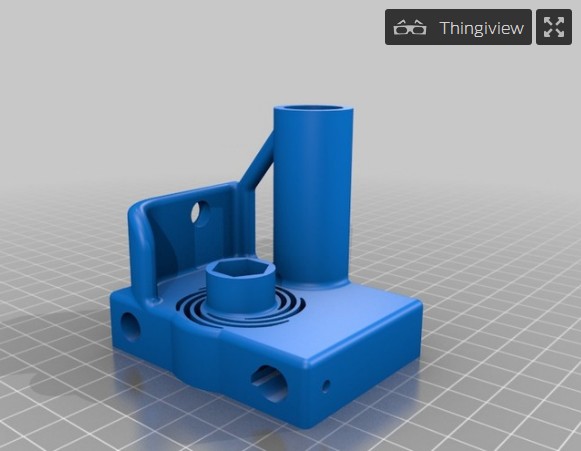

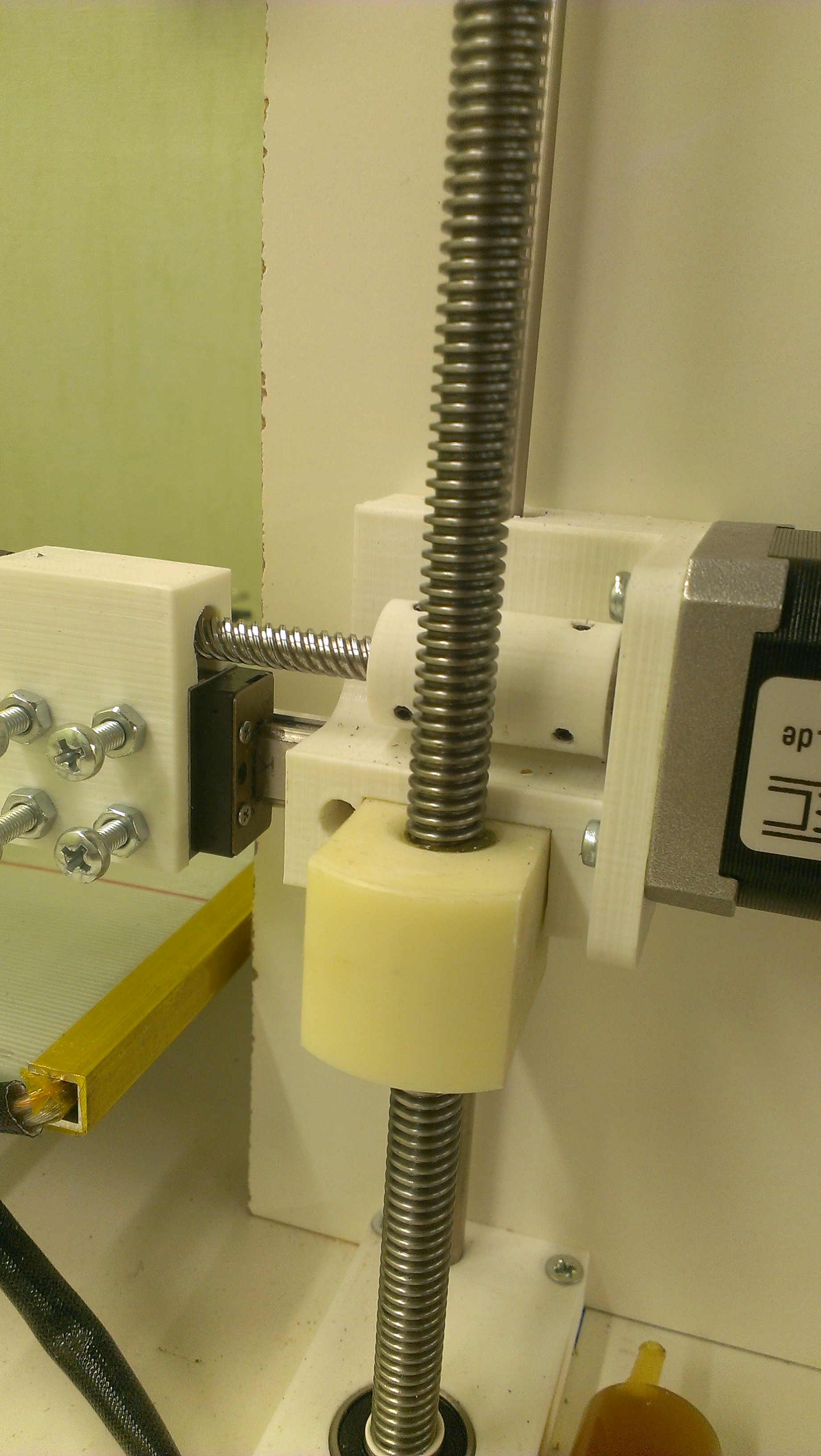

Добавлено спустя 11 минут 27 секунд: вот еще вариант крепления гайки. тут основание узла сверху лежит на гайке, и удерживает ее от вращения двумя выступами вот так >П< в таком положении вибрации шпильки по Y просто вводят и гайку в глубину, а вибрации по X дают небольшое изменение угла удержания гайки относительно оси Y
просто, без лишних элементов и работает хорошо на фотографии не очень видно но справа и слева плоских щечек гайки имеются зазоры порядка 1 мм.
для классической шпильки я рекомендовал бы сделать самодельную фторопластовую гайку аналогичной формы (это будет лучше чем обойма под металл гайку)

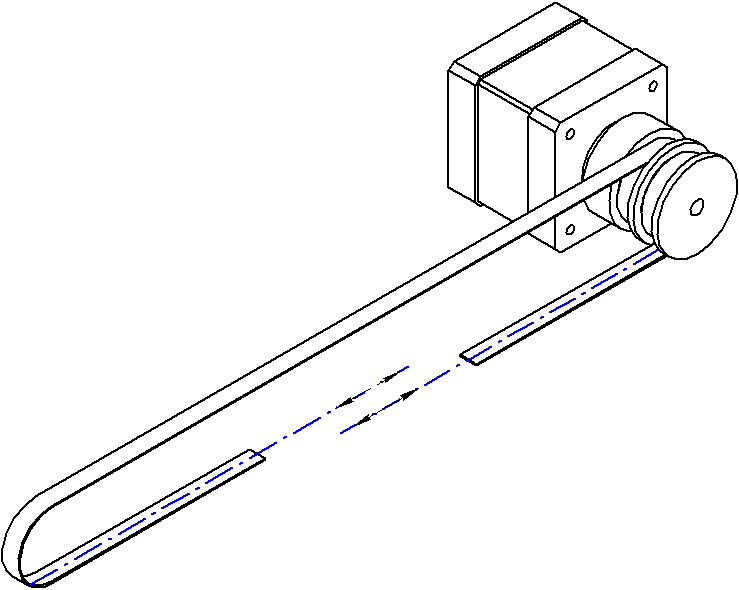

Вот еще один эскизик, может кто воплотит. По поводу фторопласта, при всех своих чудесных качествах есть у него недостаток, этот материал обладает холодной текучестью т.е. даже при небольших нагрузках происходит его деформация. Если из него сделаны гайки или другие нагруженые детали, то необходимо почаще проводить ревизию этих деталей. p.s. в магазинах и палатках продается чудесный помощник в быту и на производстве - рулетка длиной 1 метр, ширина ленты у неё 6 мм и обладает доавольно хорошей гибкостью.
прекрасная идея! нужно будет опробовать при случае
Добавлено спустя 2 минуты 31 секунду: только такая схема не пойдет, нужно применять решения не основанные на трении. на ленте ведь нету зубцов, могут координаты поплыть в следствие многочисленных смен направления
всё верно, трения здесь недолжно быть, концы ленты жестко должны фиксироваться в шпуле, противоположная сторона на натягивающий ролик
Добавлено спустя 7 минут 55 секунд: кстати, натяжитель для ремня по Y оси который с воротком, думаю очень даже сюда подойдет, только нужно сделать боковое крепление на левую X каретку, и натяжение ремня производить во время передвижения каретки по X оси, что бы убрать неплотности в намотке ленты на шпулю.
