Гайка привода оси Z

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , типовые проблемы и методы устранения

Сообщение Екатеринбуржец » 22 янв 2014, 16:06

Автокалибровка ни причем. Развязка по XY так сказать "побочный эффект" от приминения таких гаек как по ссылке.

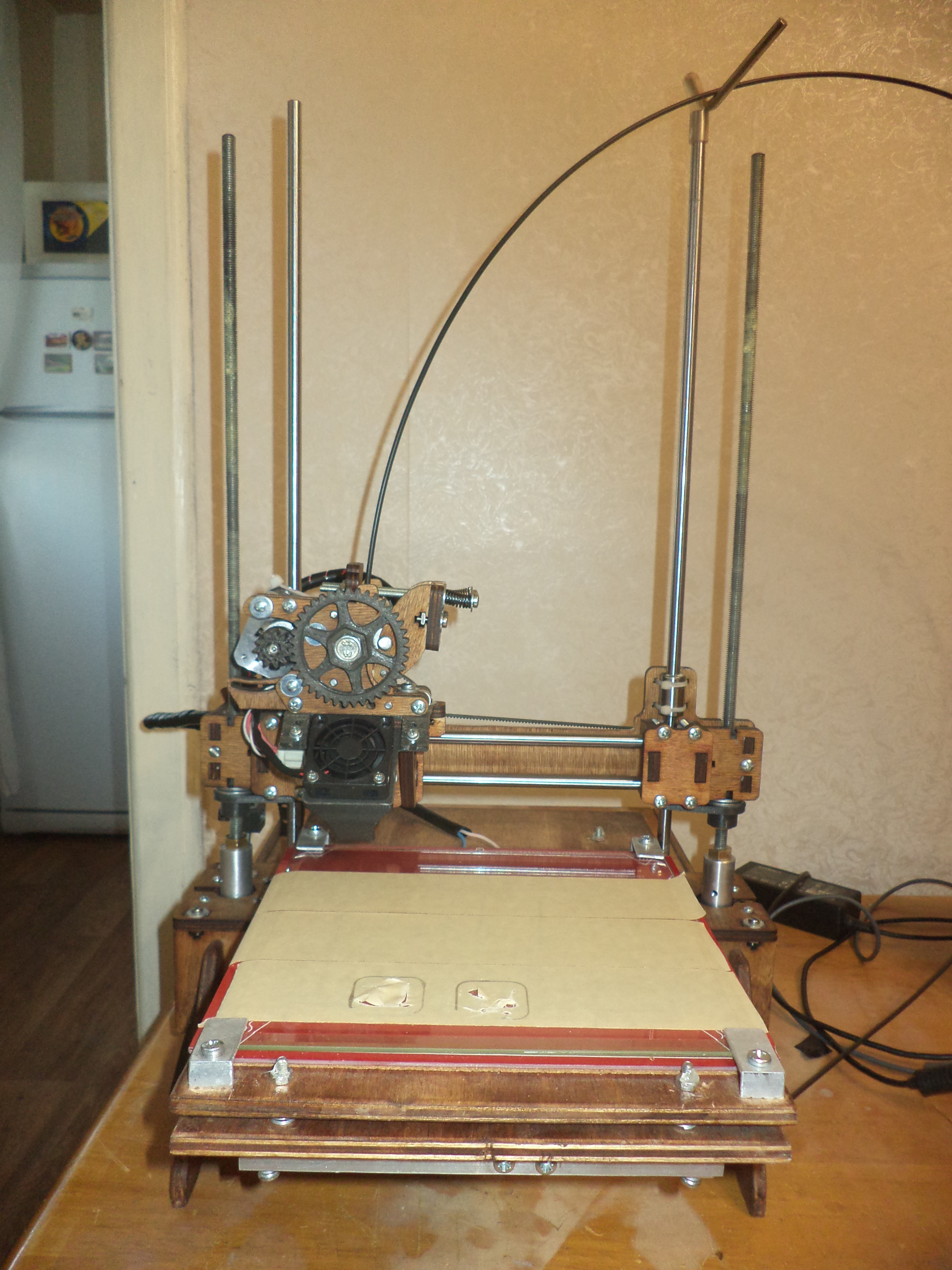

Вот мой агрегат. Как видите ни шпильки, ни направляющие тоже не закреплены. Когда стояла обычная гайка то она передавала колебания шпильки по XY и направляющие их погасить не могли. Особенно на высоте. Сейчас колебаний нет.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: Гайка привода оси Z

Сообщение karabas2011 » 22 янв 2014, 21:10

Сделано абсолютно правильно и просто. А если шайбу взять фторопластовую так воще придраться невозможно.
Учитесь господа.

Главное чтоб размах колебаний шпильки был меньше диаметра верхней шайбы. Т.е. в данном случае как раз целесообразно фиксировать верхний конец шпильки.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Гайка привода оси Z

Сообщение Екатеринбуржец » 23 янв 2014, 14:51

karabas2011 писал(а):Сделано абсолютно правильно и просто. А если шайбу взять фторопластовую так воще придраться невозможно.
Учитесь господа.

Главное чтоб размах колебаний шпильки был меньше диаметра верхней шайбы. Т.е. в данном случае как раз целесообразно фиксировать верхний конец шпильки.

Полностью согласен.
Жаль что не я эту конструкцию придумал. И не я ее первым повторил.
forum107/topic13732.html
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: Гайка привода оси Z

Сообщение _MIG_ » 30 янв 2014, 19:11

Доброго времени суток! что скажете про использование данной конструкции http://www.thingiverse.com/thing:45454 для решения обсуждаемого вопроса?
_MIG_

Сообщения: 13
Зарегистрирован: 18 мар 2013, 21:33

Re: Гайка привода оси Z

Сообщение unigenum » 31 янв 2014, 10:31

мне на менделе90 помогло отлично против так называемого воблинга.
по началу намучился выставлением шпилек как можно ровнее. сейчас с этими штуками шпильки гуляют широко, на печати не отражается. но все равно не идеал, есть еще к чему стремиться.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Гайка привода оси Z

Сообщение Radus » 24 фев 2014, 12:58

Интересный момент, распечатал вот новую версию деталек Mendel90, а там новые измененные каретки.
Вот что интересно у этих новых кареток гайка оси Z теперь сделана по новой схеме.
Раньше на шпильке было 2 гайки и между ними пружинка и каретки упирались и лежали на нижней гайке.

А теперь в новой версии получается, что каретки лежат на верхней гайке!
Интересно чем лучше данное решение? ведь верхняя гайка не опирается на шпильку, а опирается на пружину.
Соответственно получается весь вес кареток будет упираться не на шпильку, а на верхнюю гайку, которая на пружинке.
Кто что думает по этому поводу ?
