Гайка привода оси Z

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Гайка привода оси Z

Сообщение the_fly » 22 ноя 2013, 12:40

а за счет чего происходит подъем? вал же гладкий
the_fly

Сообщения: 265
Зарегистрирован: 25 апр 2013, 17:57

Re: Гайка привода оси Z

Сообщение Alex080969 » 22 ноя 2013, 14:13

the_fly писал(а):а за счет чего происходит подъем? вал же гладкий


Как я понимаю - кровать держится за счёт трения об эту пластмассовую хрень деталюшку или подшипники, а при вращении стержня за счёт наклонного расположения подшипников к столу прикладывается сила двигающая его вверх или вниз.
На мой взгляд - данное решение полная фигня. Нет чёткой фиксации по Z.
Бог в помощь последователям этой идеи, но я так делать точно не буду.
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: Гайка привода оси Z

Сообщение Myp » 22 ноя 2013, 14:26

нет, кровать держится на подшипниках и на них же ездит по валу.
пластик чисто для удержания подшипников в нужном положении и передачи движения.
отзывы сплошь положительные и особенно отмечают что люфт нулевой :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Гайка привода оси Z

Сообщение Aseris » 22 ноя 2013, 16:03

Интересно какой ресурс у етой задумки и как оно на изменение темперантуры и нагрузки реагирует.. ибо пустая кровать т не показатель
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Гайка привода оси Z

Сообщение Radus » 23 ноя 2013, 01:11

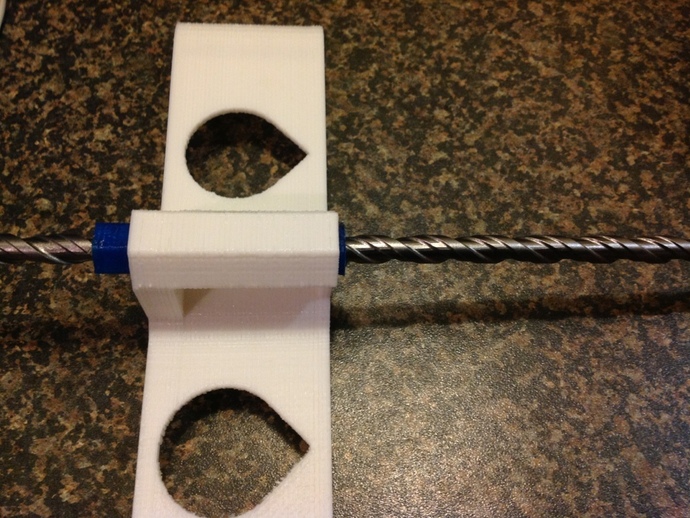

А поругайте вот такое решение http://www.thingiverse.com/thing:75682
Вместо ходового винта используют сверло от перфоратора.
Автор говорит что сверло от перфоратора изготавливается точнее чем обычные строительные резьбовые шпильки, которые все обычно используют =)
Вложения
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Гайка привода оси Z

Сообщение faeton13 » 23 ноя 2013, 03:22

NeverBe писал(а):А я вовсе выбросил винт на своем Солидудле)))) Сделал вот так http://www.thingiverse.com/thing:165895, для начала.
Сейчас экспериментирую с углом наклона, хочу чтобы перемещение по оси Z на 0,1 мм составляло один полный оборот двигателя, предполагаю, что таким образом полностью уберу косяки по Z.

блин люди - косяки по Z по большей части не из-за кривизны шпильки. а изза не соосности шпильки и вала движка.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Гайка привода оси Z

Сообщение compplusplus » 23 ноя 2013, 14:36

faeton13 писал(а):
NeverBe писал(а):А я вовсе выбросил винт на своем Солидудле)))) Сделал вот так http://www.thingiverse.com/thing:165895, для начала.
Сейчас экспериментирую с углом наклона, хочу чтобы перемещение по оси Z на 0,1 мм составляло один полный оборот двигателя, предполагаю, что таким образом полностью уберу косяки по Z.

блин люди - косяки по Z по большей части не из-за кривизны шпильки. а изза не соосности шпильки и вала движка.


+1
Printer: Prusa i2
Firmware: Marlin
Host: Pronterface
Slicer: Slic3r v0.9.10b
Filament: ABS - 3 mm
Nozzle: 0,35 mm
Electronics: Sanguinolulu ATMEGA1284P 16 MHz
OS: Linux Ubuntu 13.10
Блог о 3d принтерах и 3d печати lugrap.com
Аватара пользователя
compplusplus

Сообщения: 209
Зарегистрирован: 22 июн 2013, 00:43
Откуда: Украина, Луганск
прог. языки: C, C++

Re: Гайка привода оси Z

Сообщение the_fly » 23 ноя 2013, 17:37

А как этого добиться? ведь ни человеческий глаз ни общедоступные инструменты не смогут показать уровень соосности, ведь +- пару сотых градуса легко "промахнуться"
the_fly

Сообщения: 265
Зарегистрирован: 25 апр 2013, 17:57

Re: Гайка привода оси Z

Сообщение Myp » 23 ноя 2013, 21:09

строительные шпильки болеют врождённой китайской точностью
даже супер точное выставление конца шпильки не будет гарантировать отсутствие перекоса резьбы в центре.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Гайка привода оси Z

Сообщение faeton13 » 24 ноя 2013, 01:55

the_fly писал(а):А как этого добиться? ведь ни человеческий глаз ни общедоступные инструменты не смогут показать уровень соосности, ведь +- пару сотых градуса легко "промахнуться"

если есь волна - колебания шпилки - можно различить визуально.
Чего вам всем не нравится варинт сейчас повсеместно применяемый? ставим шпильку меньшего диаметра и полимерные подшипники по Z в итоге шпилька не дает такого усилия на каретку, и не раскачивает ее. главное гайку не зажимать намертво в каретке, она свободно должна ходить.

у меня несоостность - порядка 2-х мм на обеих осях. и при этом никакой волны.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Гайка привода оси Z

Сообщение _sa_ » 24 ноя 2013, 10:15

faeton13 писал(а):Чего вам всем не нравится варинт сейчас повсеместно применяемый? ставим шпильку меньшего диаметра и полимерные подшипники по Z в итоге шпилька не дает такого усилия на каретку, и не раскачивает ее. главное гайку не зажимать намертво в каретке, она свободно должна ходить.


Просьба, скиньте ссылочку на схемы и картинки варианта.
_sa_

Сообщения: 23
Зарегистрирован: 29 май 2013, 19:38

Re: Гайка привода оси Z

Сообщение faeton13 » 26 ноя 2013, 11:00

_sa_ писал(а):
faeton13 писал(а):Чего вам всем не нравится варинт сейчас повсеместно применяемый? ставим шпильку меньшего диаметра и полимерные подшипники по Z в итоге шпилька не дает такого усилия на каретку, и не раскачивает ее. главное гайку не зажимать намертво в каретке, она свободно должна ходить.


Просьба, скиньте ссылочку на схемы и картинки варианта.


стандартная схема - поиск по prusa i3
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Гайка привода оси Z

Сообщение VovaSh » 15 дек 2013, 14:57

Привет. Скажите, вот если заменить шпильку с м8 на м6 или м4 мне кажется лучше будет.
Они более гибкие ,а по оси z жёсткость сохраняют вроде должно уменьшить биение по осям x y. Шпилька просто будет прогибаться под гайку, а не смещать её. Как вы думаете?
VovaSh

Сообщения: 33
Зарегистрирован: 18 ноя 2013, 17:56

Re: Гайка привода оси Z

Сообщение faeton13 » 15 дек 2013, 18:16

VovaSh писал(а):Привет. Скажите, вот если заменить шпильку с м8 на м6 или м4 мне кажется лучше будет.
Они более гибкие ,а по оси z жёсткость сохраняют вроде должно уменьшить биение по осям x y. Шпилька просто будет прогибаться под гайку, а не смещать её. Как вы думаете?

думаю вы совршенно правы и именно по этому третья прюша использует м5. Но мне никто не верит )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Гайка привода оси Z

Сообщение karabas2011 » 16 дек 2013, 00:48

faeton13 писал(а):
VovaSh писал(а):Привет. Скажите, вот если заменить шпильку с м8 на м6 или м4 мне кажется лучше будет.
Они более гибкие ,а по оси z жёсткость сохраняют вроде должно уменьшить биение по осям x y. Шпилька просто будет прогибаться под гайку, а не смещать её. Как вы думаете?

думаю вы совршенно правы и именно по этому третья прюша использует м5. Но мне никто не верит )

Один из солидудлцев уже использует М3.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
