Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение alexva » 24 дек 2014, 19:36

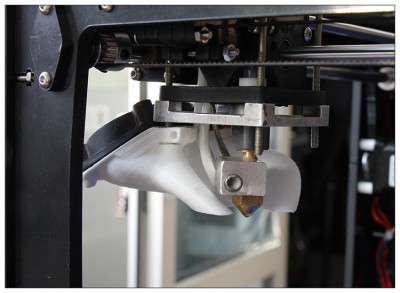

Спасибо всем разобрался, работает. Дайте, пожалуйста, модель для печати воздуховода обдува модели, вокруг прямоугольной головки.
Наподобие.

Добавлено спустя 28 минут 41 секунду:
alexva писал(а):Спасибо всем разобрался, работает. Дайте, пожалуйста, модель для печати воздуховода обдува модели, вокруг прямоугольной головки.
Наподобие.

Я не волшебник, я только учусь. :RTFM:
Вложения
http://geektimes.ru/post/218749/
alexva

Сообщения: 24
Зарегистрирован: 03 сен 2013, 15:00
Откуда: Майкоп

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Сираж » 28 дек 2014, 14:13

У меня проблема с осью Z, при движении вверх не реагирует на верхний концевик. Проверял концевики с М119, все в норме. При нажатии на кнопку "Z home" каретка едет вверх, при кратковременном нажатии на концевик Z ничего не происходит, каретка также едет вверх, причем если нажать и удерживать концевик во время движения то каретка в какой-то момент замедляется и останавливается. :?: В чем может быть проблема товарищи?
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Сираж » 01 янв 2015, 11:20

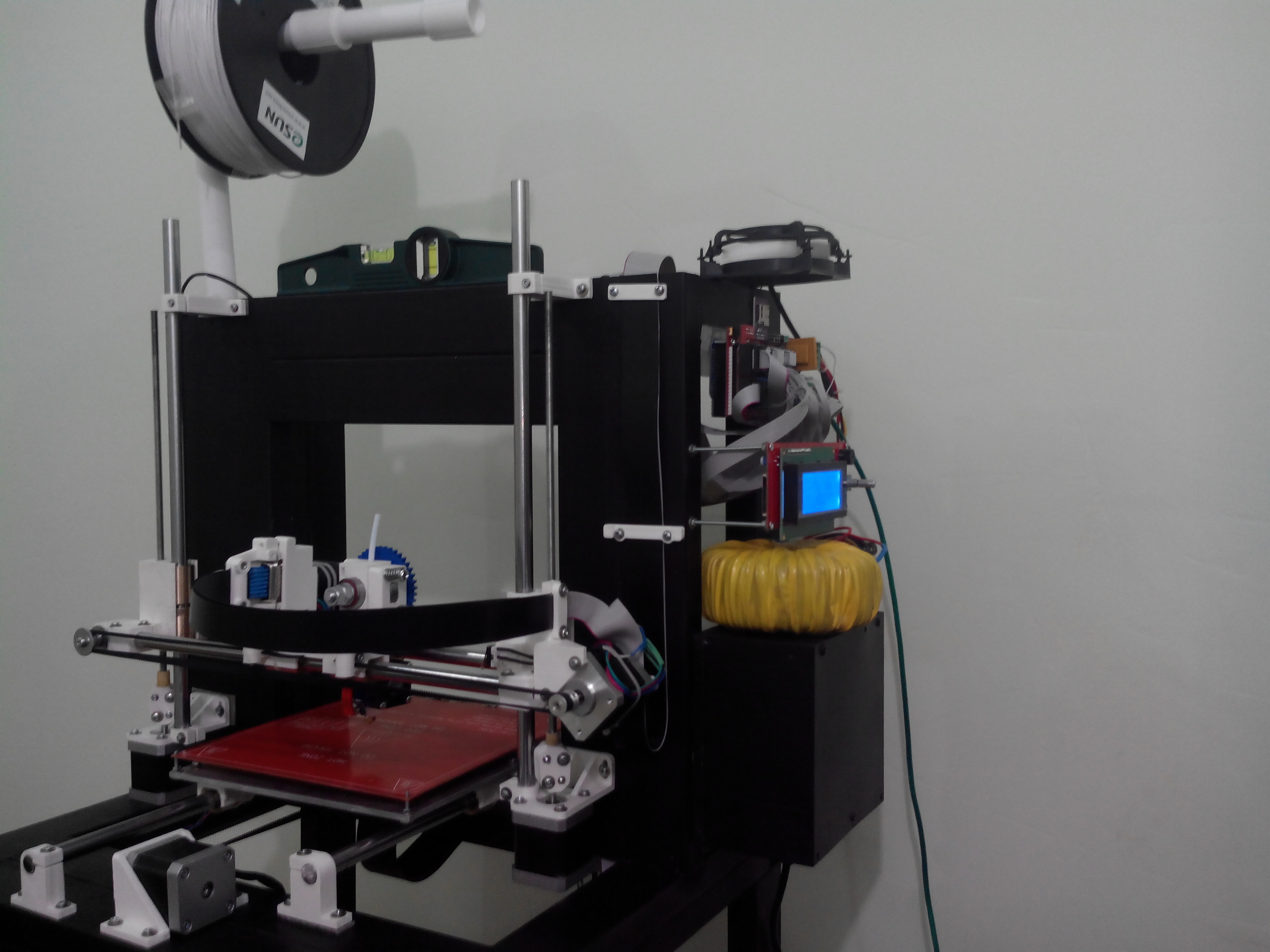

Все, мой железный mendel готов.

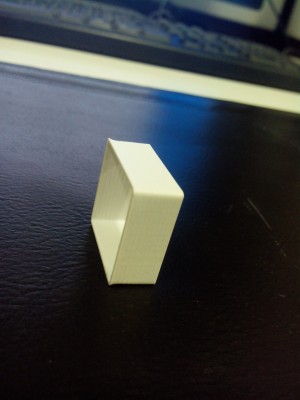

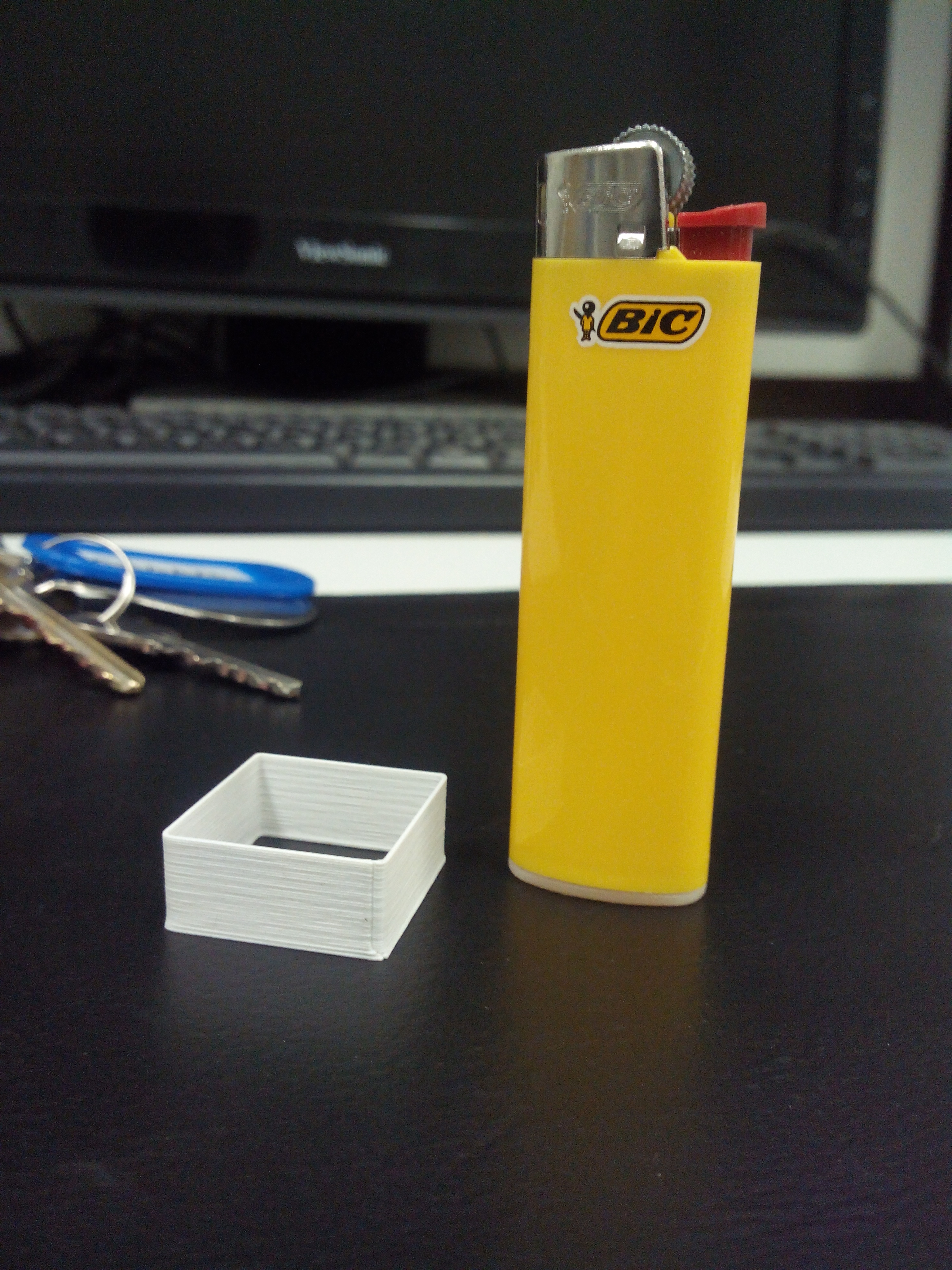

Результат тестовой печати
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение fedostas » 02 янв 2015, 15:01

Добрый всем день.
Вот решил - а не построить ли мне 3Д-принтер, тем более вроде и задачи под него прорисовываются.
Немного о моих познаниях в данном направлении : их просто нет...
Но не все так запушено.
За спиной опыт самостоятельной постройки двух трехосевых ЧПУ-фрезеров которые здравствуют и эксплуатируются по сей день.То биш драйвера ,моторы , ШВП , линейные напрвыляющие , Мач3 и самодельные пульты для меня откровениями вроде не являются.
Программирование для меня тема неизведанная :oops: .
Имею достаточно серьезную машиностороительную базу (токарные ,сверлильные ,сварные, ЧПУ-шка (опять таки могу запросто фанерку ДВП-шку порезать), шестеренки фрезерануть и тд.

Собственно прошу подсказать ответы на некоторые вопросы ,чтоб не ломать дров и не тратить лишних денег.

1) Как понял есть несколько основных концепций принтеров (мендель принтбот и другие) на какой посоветуете остановится (учитывая мои возможности в мехобработке) . Максимальный размер заготовки предполагается 250х250х150

2) Какую электронику выбрать (учитывая отсутствие познаний в программировании)

3) как я понял некоторым товарищам удалось самостоятельно построить узел экструдера - можно поподробнее -чем он набит (как понял нагреватель , термопара для поддержания заданной температуры,узел подачи... может что упустил).

4) какой софт на компе рулит всем этим делом?



По построению кинематики/механики вопросов нет.

Спасибо за помощь
Аватара пользователя
fedostas

Сообщения: 7
Зарегистрирован: 04 апр 2008, 22:25
Откуда: Ростов-на-Дону

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Сираж » 03 янв 2015, 02:59

fedostas писал(а):Добрый всем день.
Вот решил - а не построить ли мне 3Д-принтер, тем более вроде и задачи под него прорисовываются.
Немного о моих познаниях в данном направлении : их просто нет...
Но не все так запушено.
За спиной опыт самостоятельной постройки двух трехосевых ЧПУ-фрезеров которые здравствуют и эксплуатируются по сей день.То биш драйвера ,моторы , ШВП , линейные напрвыляющие , Мач3 и самодельные пульты для меня откровениями вроде не являются.
Программирование для меня тема неизведанная :oops: .
Имею достаточно серьезную машиностороительную базу (токарные ,сверлильные ,сварные, ЧПУ-шка (опять таки могу запросто фанерку ДВП-шку порезать), шестеренки фрезерануть и тд.

Собственно прошу подсказать ответы на некоторые вопросы ,чтоб не ломать дров и не тратить лишних денег.

1) Как понял есть несколько основных концепций принтеров (мендель принтбот и другие) на какой посоветуете остановится (учитывая мои возможности в мехобработке) . Максимальный размер заготовки предполагается 250х250х150

2) Какую электронику выбрать (учитывая отсутствие познаний в программировании)

3) как я понял некоторым товарищам удалось самостоятельно построить узел экструдера - можно поподробнее -чем он набит (как понял нагреватель , термопара для поддержания заданной температуры,узел подачи... может что упустил).

4) какой софт на компе рулит всем этим делом?



По построению кинематики/механики вопросов нет.

Спасибо за помощь


Черпайте...forum107/topic13287.html
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Diffid » 10 янв 2015, 19:40

Практически сразу, как принтер заработал, стало понятно, что нужно что то делать с китайскими линейными подшипниками (с квадратными шариками :crazy: ). Перелопатил весь форум и неоднократно натыкался на вариант с мелкими шарикоподшипниками. Перед новым годом получил долгожданную посылочку с подшипничками 3x10x4, отойдя наконец от праздников решил таки нарисовать блоки для Y-оси, вот что получилось:
http://www.youtube.com/watch?v=lj0uvKW1Ufs
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение holomrn » 10 янв 2015, 19:54

громоздко сильно. у меня весь узел помещается в квадрат 35*35мм. прием не печатный, а выклеенный из листового полистирола. и начинает катиться градусов с 30 наклона..
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Diffid » 10 янв 2015, 20:18

holomrn писал(а):громоздко сильно. у меня весь узел помещается в квадрат 35*35мм. прием не печатный, а выклеенный из листового полистирола. и начинает катиться градусов с 30 наклона..

Фотку не выложите? У меня тоже где то с 30 градусов катится. Это первый прототип, так сказать, сегодня сел, нарисовал, распечатал- буду оптимизировать).

Upd: шарикоподшипники тоже китайские и шарики в них по ходу тоже квадратные :(. Но лучше линейных- те только рукой сдвигаются, под своим весом не катятся.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение holomrn » 10 янв 2015, 22:55

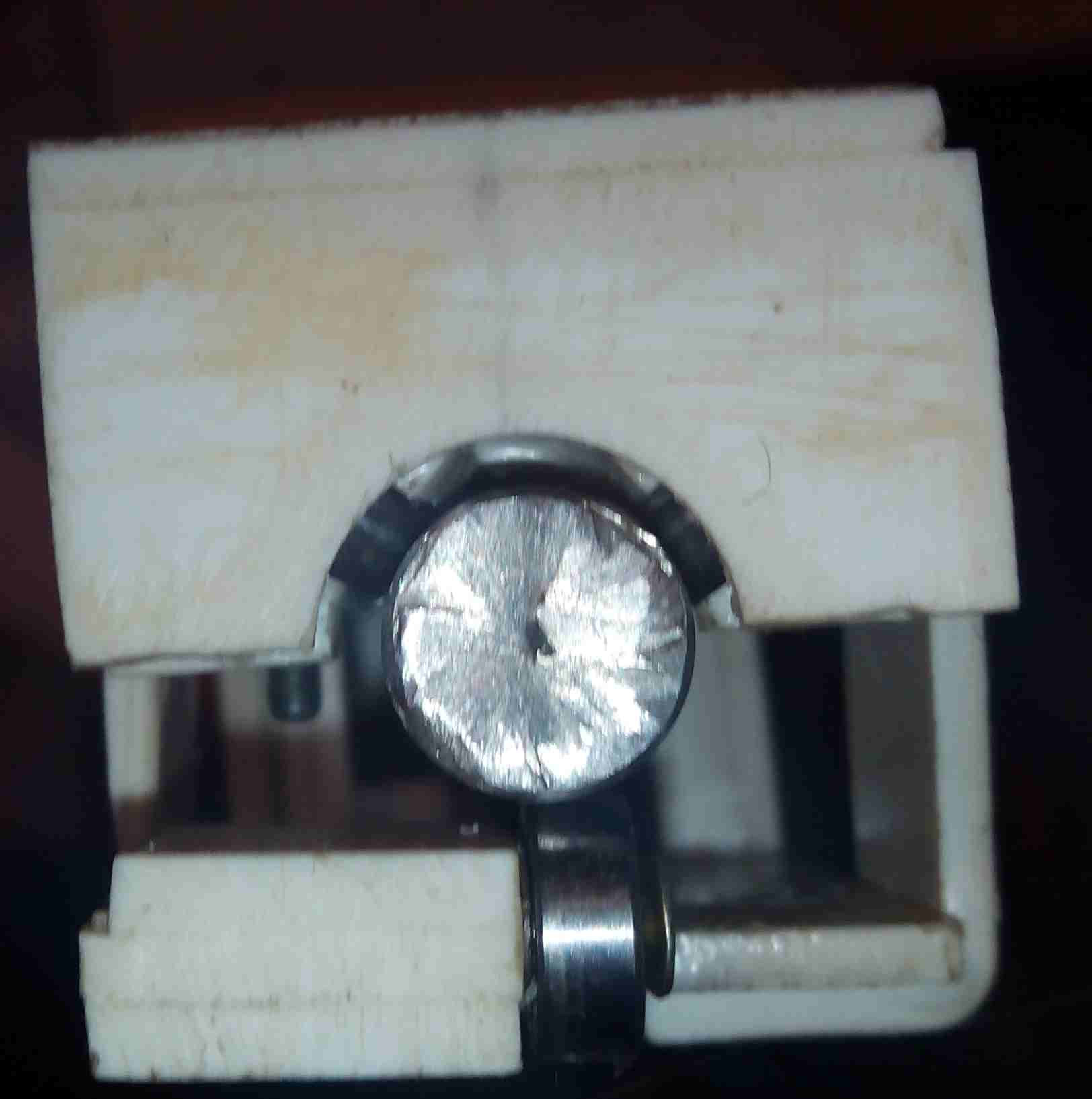

Вот

Да, про нижний я в курсе. Но и с ним нормально катается. Тем более что это ось Y(стол), а на ней на этот подшипник нагрузка меньше.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Diffid » 10 янв 2015, 23:18

holomrn писал(а):Вот

Да, про нижний я в курсе. Но и с ним нормально катается. Тем более что это ось Y(стол), а на ней на этот подшипник нагрузка меньше.

А подшипнички где брали?
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение holomrn » 11 янв 2015, 11:06

Diffid писал(а):А подшипнички где брали?

На али 623ZZ. Да, закручивал их мелкими саморезами.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Diffid » 11 янв 2015, 18:34

У меня вроде такие же, только у другого продавца брал.

Upd: не стал заморачиваться, распечатал еще 3 таких же обоймы:
Полет нормальный).
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Baris17 » 12 янв 2015, 11:07

how_eee больше года назад выкладывал http://roboforum.ru/forum107/topic11219-60.html#p289702 под solidworks
потом PolSerg переделал под openSCad http://roboforum.ru/forum107/topic11219-75.html#p293568
Baris17

Сообщения: 17
Зарегистрирован: 30 сен 2014, 12:03

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение SDimok » 13 янв 2015, 19:18

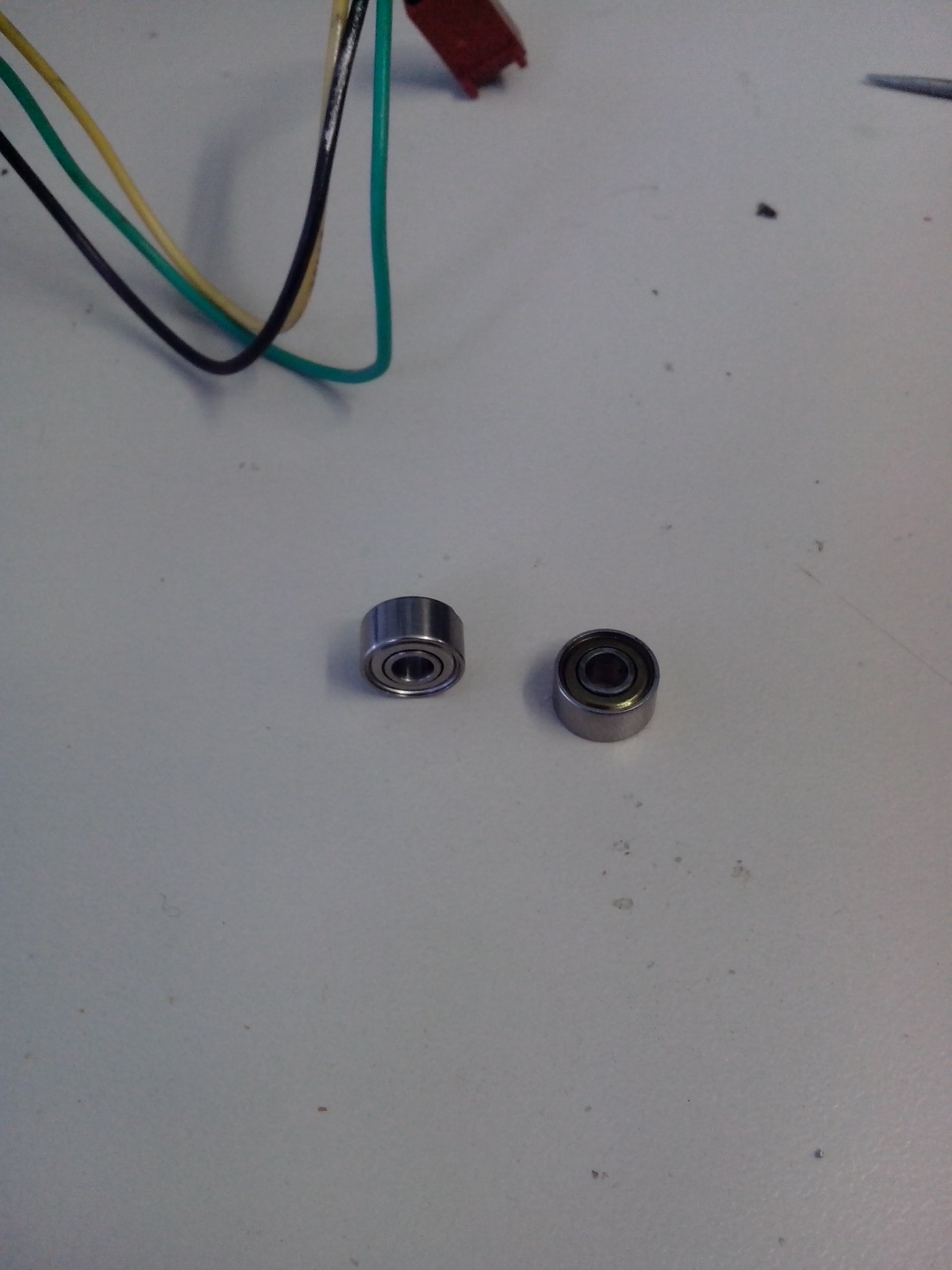

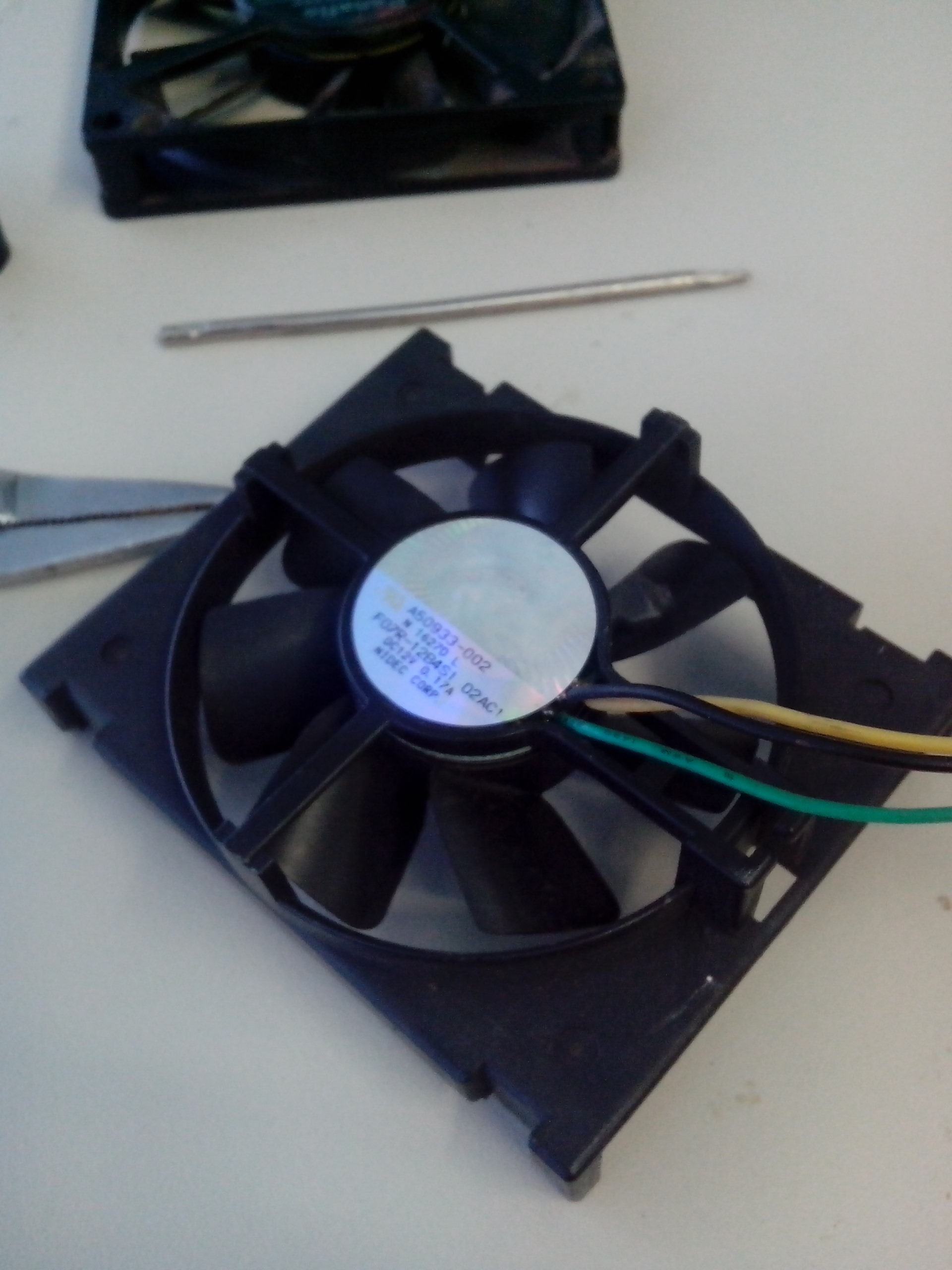

Diffid писал(а):А подшипнички где брали?
Вложения
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение holomrn » 13 янв 2015, 20:16

Этож на одну ось нужно 12 кулеров разбомбить.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32
