Господа укротители солидворкса, помогите, пожалуйста, с Х-кореткой Setar'a на валы 12мм.
Китайские LM12UU "застучали", появился заметный люфт. Надо готовиться к замене, пока совсем не сдохли.
Солидворкс мне не осилить за короткий срок.

каретка на 12 мм выложена выше, чем не подходит ?
дублирую

Спасибо, Сергей!
Прежде чем спросить, прошерстил тему сначала и до конца, не нашел ранее выложенного.
Сейчас второй раз тоже не найду

Slic3r ругается на модели, чего-то auto-repaired errors
Попробую напечатать.

Осталось подшипников добыть...

karabas2011 писал(а):теперь сделать изящный вариант: замени контакты на микрики(кнопкой вниз). Делов-то - к Х кареткам приклеить свисающие Г образные нажималки на кнопку микрика.
Ну или микрики на каретки а Г нажималки на жёлтые толкатели.
Блин можно толкатели сверху кареток поместить...Ещё прощё.

Пружины кровати походу тут нужно убирать они процесс рассинхронизации гаек замедляют.

Не вижу лёгкого способа нацепить жёлтый толкатель на гайку. Как ты их выставляешь вначале? это ж гимор?

насколько повторябельно позиционирование? ведь гайки должны рассинхронизироваться на значительный угол...

ЗЫ сопло и хотэнд должны быть крепкими. В момент разрыва контакта весь вес Хсборки придётся на кончик сопла.

Гайки у меня в желтых подставочках, а каретки x-motor x-idler под своим весом упираются на желтые штучки.
Если контакт заменить на микрик то размыкание контакта будет не в момент соприкосания сопла со столом а значительно позже и придется компенсировать.
Еще как выяснилось от веса всей каретки сильно прогибаются валы по Y а они у меня на 8 мм... надо менять их на 12 мм чтобы не прогибались.

unigenum писал(а):Спасибо, Сергей!
Прежде чем спросить, прошерстил тему сначала и до конца, не нашел ранее выложенного.
Сейчас второй раз тоже не найду

Slic3r ругается на модели, чего-то auto-repaired errors
Попробую напечатать.

Осталось подшипников добыть…

может я и запямятовал, мне казалось оно в архиве с моделью.
подшипники у меня есть, если нужно

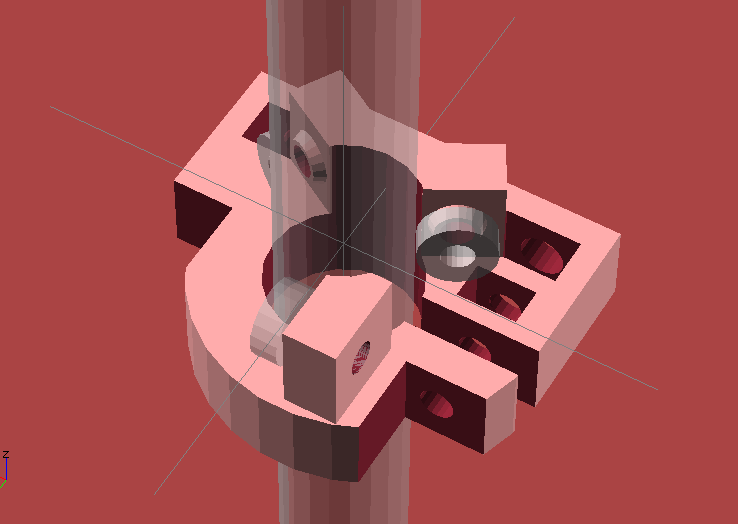

Заранее извиняюсь перед how_eee за плагиат, но солидворксом не владею, перерисовал линейную каретку в опенскаде, пока опенскад выкладывать стыдно, оно совсем не параметрически получилось, но по просьбам форумчан выкладываю модель для печати под 12мм вал.
Выглядит как-то так:

Каретка катается замечательно.
Крепление к основанию М4, подшипники 3*7*2.5мм крепил винтами М3 с потайной головкой в пластик в натяг, может и с обычной головкой подойдут, но потайная дополнительно центрует подшипник, потому как подшипник на винте М3 немного болтается. Основной недостаток модели винт регулировки преднатяга каретки слишком близко к пластику, обычные винты не влезли, подошел только винт с внутренним шестигранником. Как будет время попробую исправить.
Модель:

PolSerg писал(а):Модель:

bearing (1).stl.zip

Впиши в начале своего скрипта строку:
$fn = 100;

SDimok писал(а):

PolSerg писал(а):Модель:

bearing (1).stl.zip

Впиши в начале своего скрипта строку:
$fn = 100;

Не проблема, модель получится более гладкой, хотя к напечатанной каретке по этому критерию у меня лично претензий нет, скоро выложу вместе с OPENSCADовским исходником, так чтобы каждый мог параметры задавать.

Хоть я и не имею никакого отношения к созданию данной модели, полагаю она будет полезна многим.
http://www.thingiverse.com/thing:16627



также там имеется СКАД-файл для создания шпули(по моему это так называется) под конкретные параметры.

Доработал верхний кронштейн оси Z на Prusa i3. Добавив обойму для подшипника и слегка усилив. Выложено сдесь http://www.thingiverse.com/thing:242020 в виде scad файлов. Их нужно положить в соответствующую дерикторию с проектом чтобы она подтянула ваши размеры и тип принтера. Также файл functions.scad в каталоге inc нужно заменить.

Доброго времени суток!
А нет ли у когонть модельки герба России? Так сказать для личного пользования

agrloki писал(а):Доброго времени суток!
А нет ли у когонть модельки герба России? Так сказать для личного пользования

По идее можно найти 2Д выдавить и срезать грани.

Подскажите дураку, как задать в Solidworks'е расстояние между валами и диаметр валов в каретке v5? С солидом никогда до этого не работал, скачал 13-й, надеялся что удастся разобраться, но что-то не получается
Пары скриншотов с местом, где менять диаметр вала/расстояние между валами, и как потом пересобрать (надо ли?) каретку надеюсь хватит.
P.S. Всем спасибо, жена пришла на помощь и разобрались, где что менять в солиде

agrloki писал(а):Доброго времени суток!
А нет ли у когонть модельки герба России? Так сказать для личного пользования

вот там что-то есть
http://rutracker.org/forum/viewtopic.php?t=3530809
возможно сгодится для конвертации под печать.

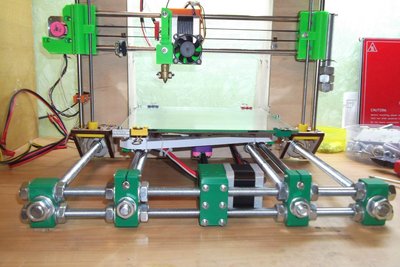

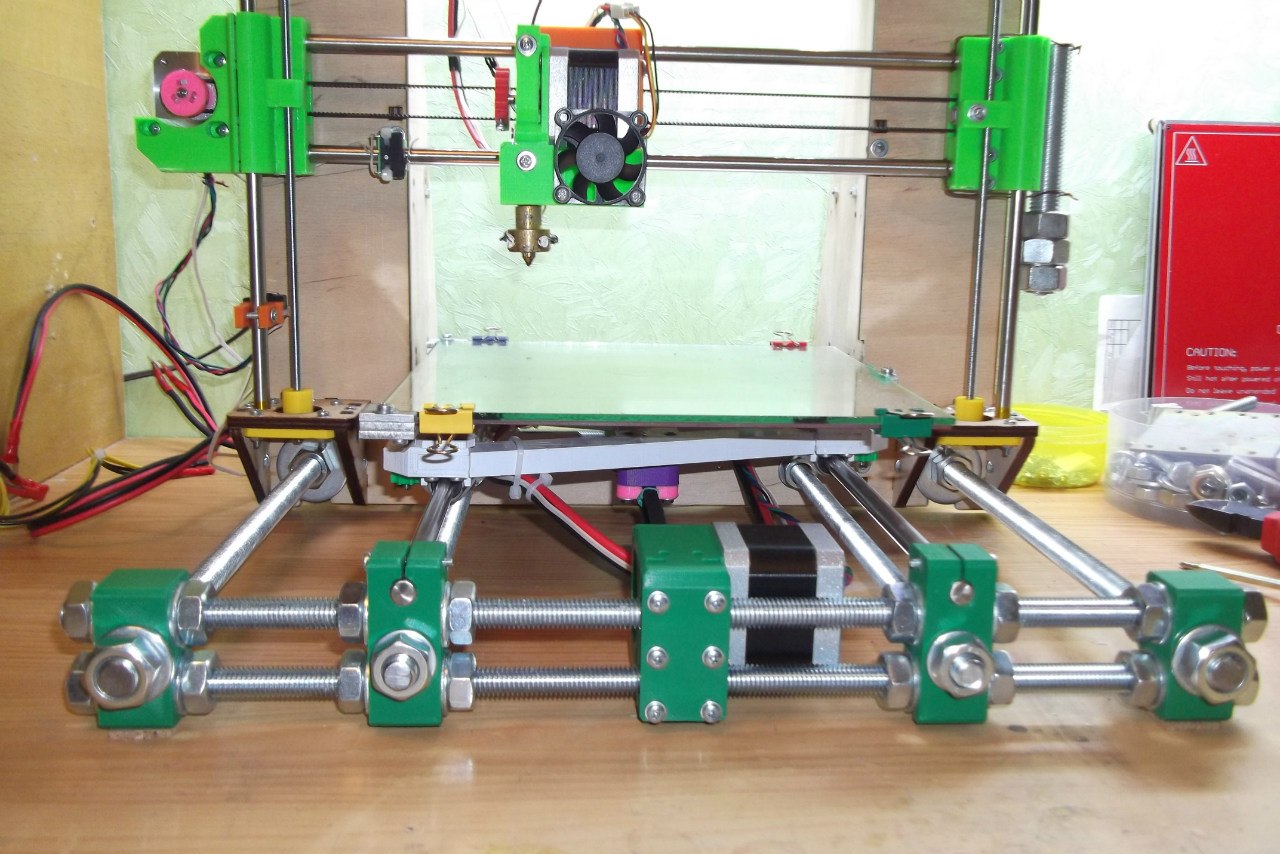

Сделал тяжелое основание для моего Prusa i3
Вот файлы для повторения http://www.thingiverse.com/thing:281239
