Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение goodwind » 01 окт 2014, 11:50

их бы в опенскаде.. под 10мм вал
шарлатан
Аватара пользователя
goodwind

Сообщения: 82
Зарегистрирован: 03 май 2014, 10:37
Откуда: Алматы, Казахстан
прог. языки: Delphi, js, wiring

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Diffid » 01 окт 2014, 16:07

Пришла голова от E3D, в упаковке помимо нее обнаружил мармелад HARIBO :D
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение ruslanpopov » 01 окт 2014, 16:43

goodwind писал(а):их бы в опенскаде.. под 10мм вал


Глянь рядом на thingiverse, там есть всякие.
Собранный Mendel90v1 (акрил 6мм, валы 12мм, RAMPS 1.4 + Marlin) https://vk.com/id19523249
Аватара пользователя
ruslanpopov

Сообщения: 152
Зарегистрирован: 24 сен 2012, 11:45
Откуда: Снегири, МО
Skype: rpopov
прог. языки: Python, C
ФИО: Руслан Попов

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение karabas2011 » 05 окт 2014, 10:44

ruslanpopov писал(а):Я поставил на свой Мендель90 концевики от Прюши. Печатаются просто, ставятся очень удобно.

Дык небось сантиметра два съел от Х хода? Твм вроде всё впритык рассчитано.
А в чём проблема сами микрики привинтить шурупами или болтами на положенное место?? Я болтиками прикрутил без гаек - и так нормально сидят
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение ruslanpopov » 05 окт 2014, 23:01

Да нормально всё, даже место ещё есть, по фоткам видно.
Собранный Mendel90v1 (акрил 6мм, валы 12мм, RAMPS 1.4 + Marlin) https://vk.com/id19523249
Аватара пользователя
ruslanpopov

Сообщения: 152
Зарегистрирован: 24 сен 2012, 11:45
Откуда: Снегири, МО
Skype: rpopov
прог. языки: Python, C
ФИО: Руслан Попов

О термостатировании.

Сообщение holomrn » 08 окт 2014, 02:08

А что если движки Y и Z утопить под стол:
Для охлаждения под столом можно гонять забортный воздух
В зоне повышенной температуры остается Х и экструдер. Электроника и так вне "горячей" зоны.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение ruslanpopov » 09 окт 2014, 12:21

Если применить CoreXY и вынести мотор Z под дно, да экструдер на боудене взять, то внутри печатной зоны вообще не будет двигателей...
Собранный Mendel90v1 (акрил 6мм, валы 12мм, RAMPS 1.4 + Marlin) https://vk.com/id19523249
Аватара пользователя
ruslanpopov

Сообщения: 152
Зарегистрирован: 24 сен 2012, 11:45
Откуда: Снегири, МО
Skype: rpopov
прог. языки: Python, C
ФИО: Руслан Попов

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение loox » 10 окт 2014, 14:59

Коллеги
Чем удобнее(áatrnbdytq) всего склеивать части моделей из ABS
Loox

Добавлено спустя 1 минуту 7 секунд:
Re: 3D печать , инструкция по самостоятельной сборке. (Mendel90)
Коллеги
Чем удобнее(эффективней) всего склеивать части моделей из ABS
Loox
loox

Сообщения: 326
Зарегистрирован: 26 мар 2008, 12:45

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение MAD_Deimon » 10 окт 2014, 15:03

Ацилокрилатом, например.
Я пользуюсь клеем "Момент Гель", он немного растворяет ABS в месте склейки, склеиваемые части свариваются друг с другом.
Всё для 3D печати
Напечатаю для вас любые детальки. :) Заходите в гости, все покажу и расскажу по 3D печати.
Аватара пользователя
MAD_Deimon

Сообщения: 125
Зарегистрирован: 28 авг 2013, 16:30
Откуда: Москва, Краснопресненская
ФИО: Дмитрий

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение karabas2011 » 10 окт 2014, 16:09

loox писал(а):Коллеги
Чем удобнее(áatrnbdytq) всего склеивать части моделей из ABS
Loox

Добавлено спустя 1 минуту 7 секунд:
Re: 3D печать , инструкция по самостоятельной сборке. (Mendel90)
Коллеги
Чем удобнее(эффективней) всего склеивать части моделей из ABS
Loox

Лучше не клеить, а сваривать ацетоном или раствором ABS в ацетоне
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Speccyfan » 13 окт 2014, 15:59

loox писал(а):Коллеги
Чем удобнее(áatrnbdytq) всего склеивать части моделей из ABS
Loox

Дихлорэтаном или ацетоном.
With best regards, Yury Konovalov aka 2:453/53
Mendel90, Megatronics 2.0, DRV8825 (1/32), валы 12mm
Аватара пользователя
Speccyfan

Сообщения: 54
Зарегистрирован: 05 авг 2013, 21:04
Откуда: Polotsk, Belarus
прог. языки: PHP,C,ASM
ФИО: Коновалов Ю. Л.

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение ales2k » 13 окт 2014, 16:25

Помните, дихлоретан относится к ядовитым вещствам.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Сираж » 22 окт 2014, 20:50

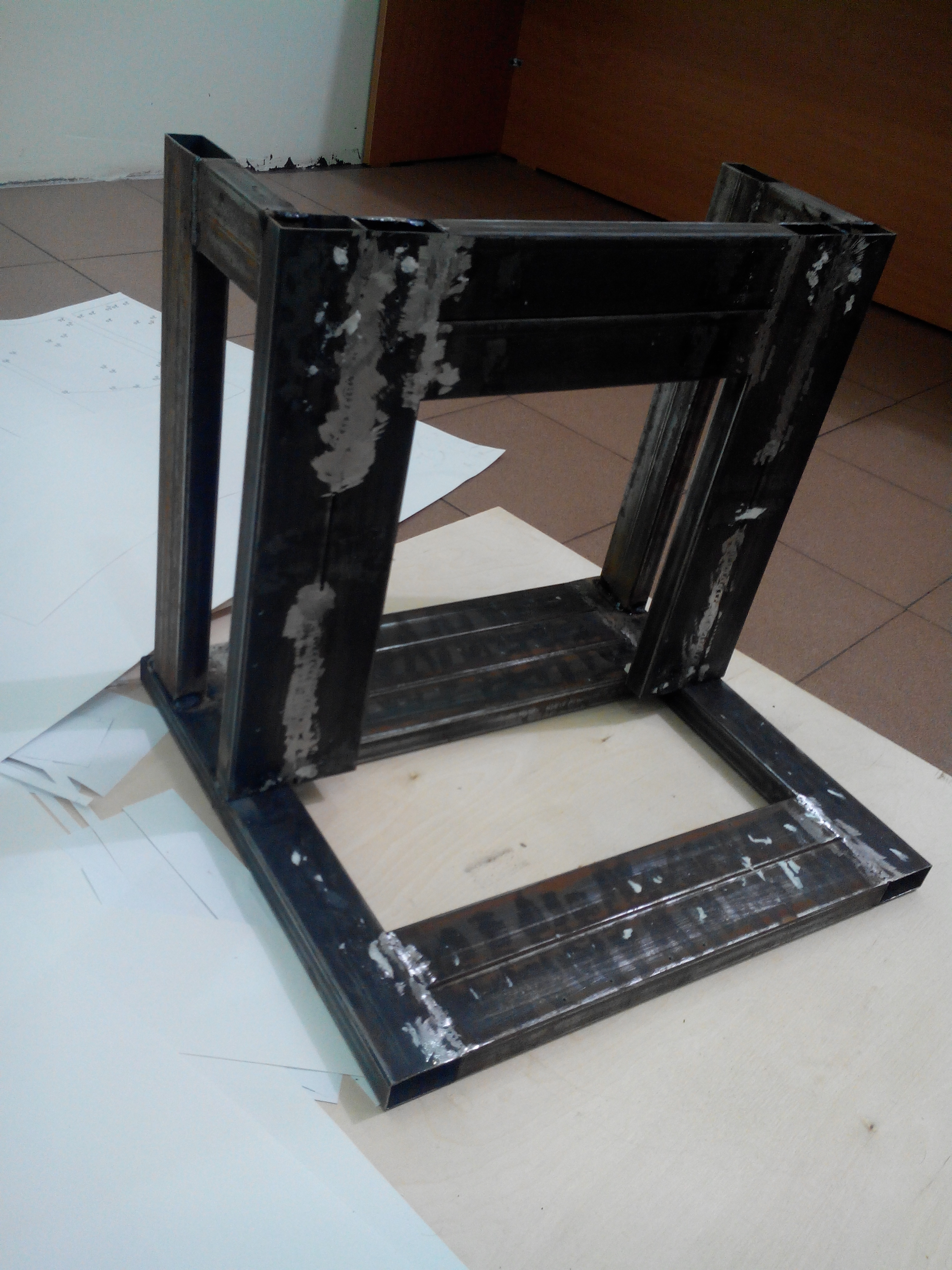

Решил тоже собрать mendel90, вместо фанеры использовал металопрофиль 50Х25

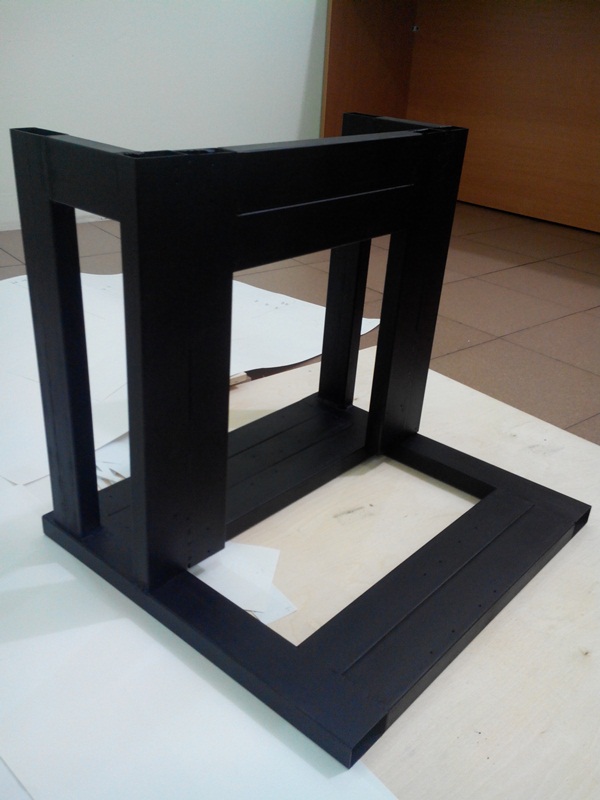

после покраски
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение porex » 22 окт 2014, 22:12

Профиль сваривали? Параллельность/перпендикулярность получилось выдержать?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: 3D печать , инструкция по самостоятельной сборке. (Mende

Сообщение Сираж » 22 окт 2014, 23:19

Конструкция сварная, перед сваркой профиль зажимал струбцинами к толстой столешнице. Вроде перпендикулярно.
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала
