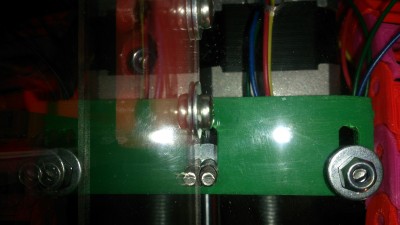

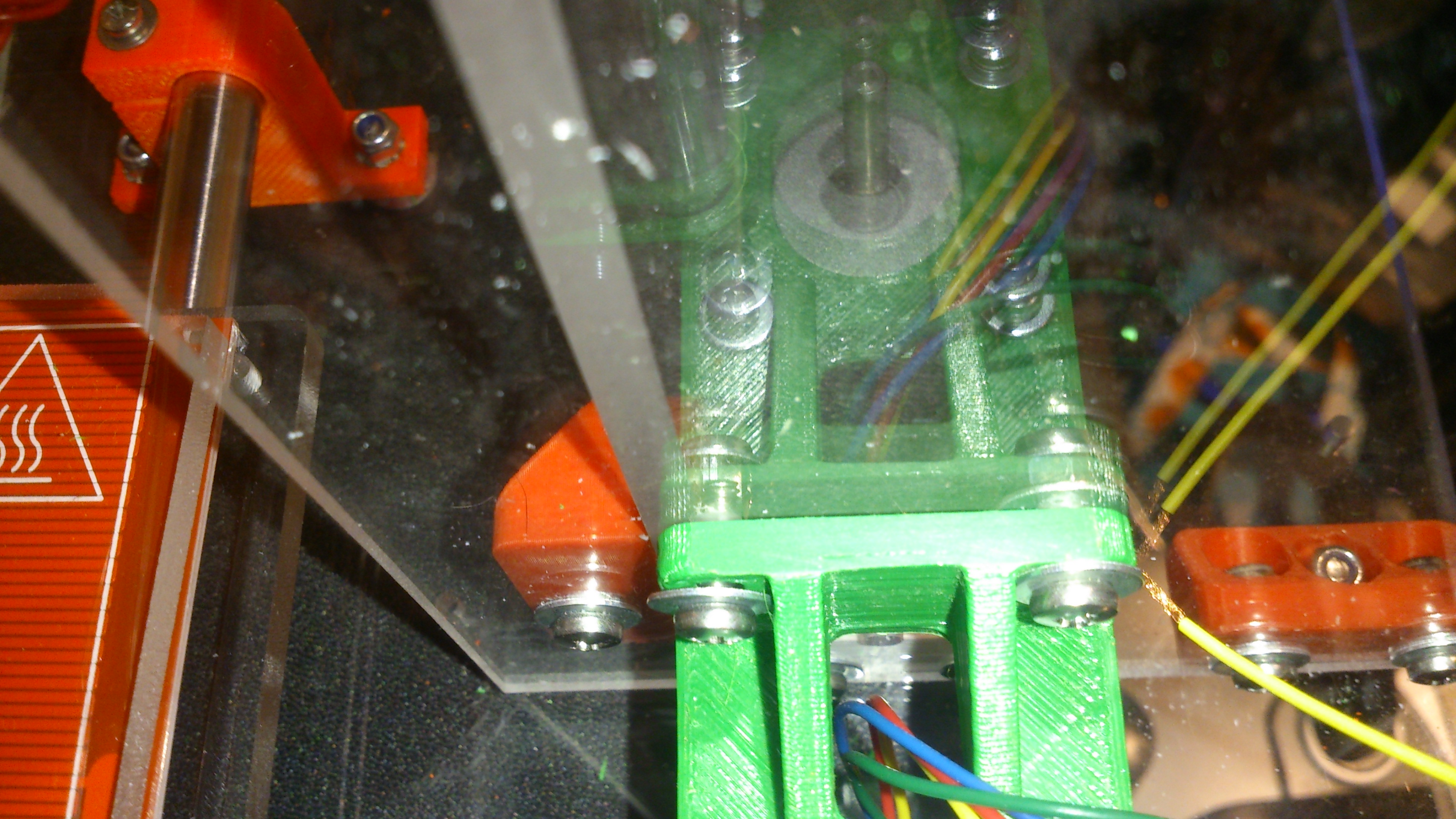

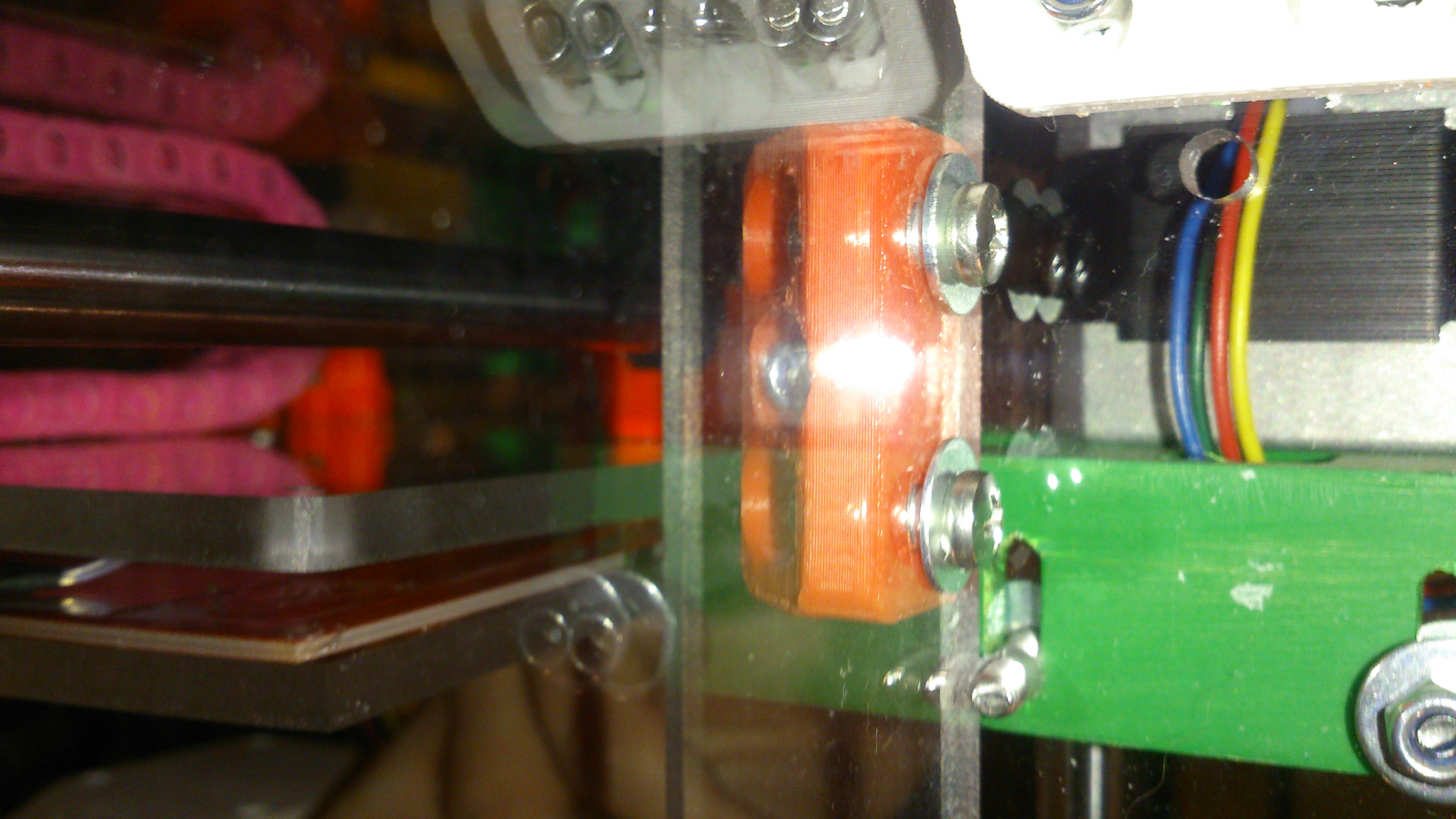

Вот фотки сделал. Качество не очень, но суть вроде видна.

Curtis писал(а):Вот фотки сделал. Качество не очень, но суть вроде видна.

У меня задняя стенка у правого мотора начинается справа от правого винта его крепежа.

Друзья, ветка разрослась, читать буду долго
С первого поста прошло много времени, но пока читаю, подскажите, какой на сегодня лучше 3D собрать? У меня сейчас Smartrap версии от Мастеркит MC3 Stealth. Конструкция очень легкая и в результате очень хлипкая, а хочется иметь что-то хоть чуточку надежнее, печатать можно только на очень низкой скорости. При увеличении скорости начинаются проблемы то в одном месте, то в другом. Экструдер частенько забивается. Хотя, конечно, на технику не могу сильно грешить, возможно, сам что-то не так делаю, но развиваться же нужно
Что посоветуете?

Если использовать детали того же принтера, можно хотя бы мендель90 собрать из простых конструкций он достаточно крепкий
Потребуется сделать раму, докупить немножко деталей, направляющие, подшипники
Пластиковые детали самостоятельно можно напечатать

Ну и вообще, смотря что хочется в итоге получить, какую область печати, за какие деньги, и как быстро собрать хочется

@icehardy: спасибо за ответ. Имеющийся принтер собираюсь оставить и предполагаю на нем делать необходимые пластиковые детали. Спешки нет, просто хочется сделать что-то более или менее приличное с областью печати 200х200, по высоте пока нет предпочтений.

Curtis писал(а):Вот фотки сделал. Качество не очень, но суть вроде видна.

Имхо: у вас два варианта
1 сдвинуть подпорочную рамку в сторону
2 прорезать в этой рамке прорезь-углубление для гайки

Подскажите направление осей. Наверное, я неверно их сориентировал.
Как направлены в Mendel90 оси X, Y, Z ?

Сейчас у меня X - слева направо, Y - ко мне, Z - вверх. Соответственно концевик X - слева, Y - ближе ко мне, Z внизу.

я ставил концевики так:
X - слева
Y - дальше от себя
Z - низ
значит 0 получился слева и ближе к себе
опять же в конфиге нужно прописать где концевики стоят

X - Слева направо
Y - Увеличение координаты по столу от нас, это значит что в нуле стол максимально отдален, по мере увеличения координат движется на нас. Минимальный концевик отдален от нас.
Z - снизу вверх, максимальный концовки вверху (калибровка так: forum107/topic11892-555.html#p272405)

Благодарю, выходит у меня по Y наоборот подключено.

Хотя странно, смотрел фото готовых принтеров, там концевик по X справа, по Y ближе к нам.

у меня тоже ближе, но в конфиге парковка по Y в максимуме

Вопрос по трапецеидальным винтам. У меня такие. Работают отлично, но есть нюанс - слишком уж он легко вращается. Достаточно слегка задеть или надавить на каретку, как один из винтов поворачивается вместе с валом двигателя и нарушается калибровка. Приходится с линейкой вымерять и заново выставлять одинаковую высоту для каждого вала по Z. А не выставишь - заклинит при движении.

Это все при выключенном принтере, в основном. Или при включенном, но когда моторы отключены.

Автоуровень кровати очень спасает от небольших несоответствий, но хотелось бы решить эту проблемку.

а винты с каким шагом и из чего гайки сделаны ?

у меня винты шаг 4мм, гайки капролон, ни разу таких проблем не возникало

Ну, это же трапеция. За один оборот гайка перемещается на 8 мм. Она под собственным весом скатывается с такого вала.
Гайки обычные латунные. Заказывал на Али, если бы знал, взял бы гайку с шариками, такие были там и они не сильно дороже.

распечатай пластиковую гайку дополнительную и прикрепи её рядом с латунной, будет дополнительное трение.
