Re: Модели для печати 3D

Сообщение karabas2011 » 28 ноя 2013, 13:59

SDimok писал(а):Кто нибудь киньте сюда модели для калибровки и тестирования.

http://www.thingiverse.com/search/proli ... alibration
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Модели для печати 3D

Сообщение Radus » 30 ноя 2013, 01:25

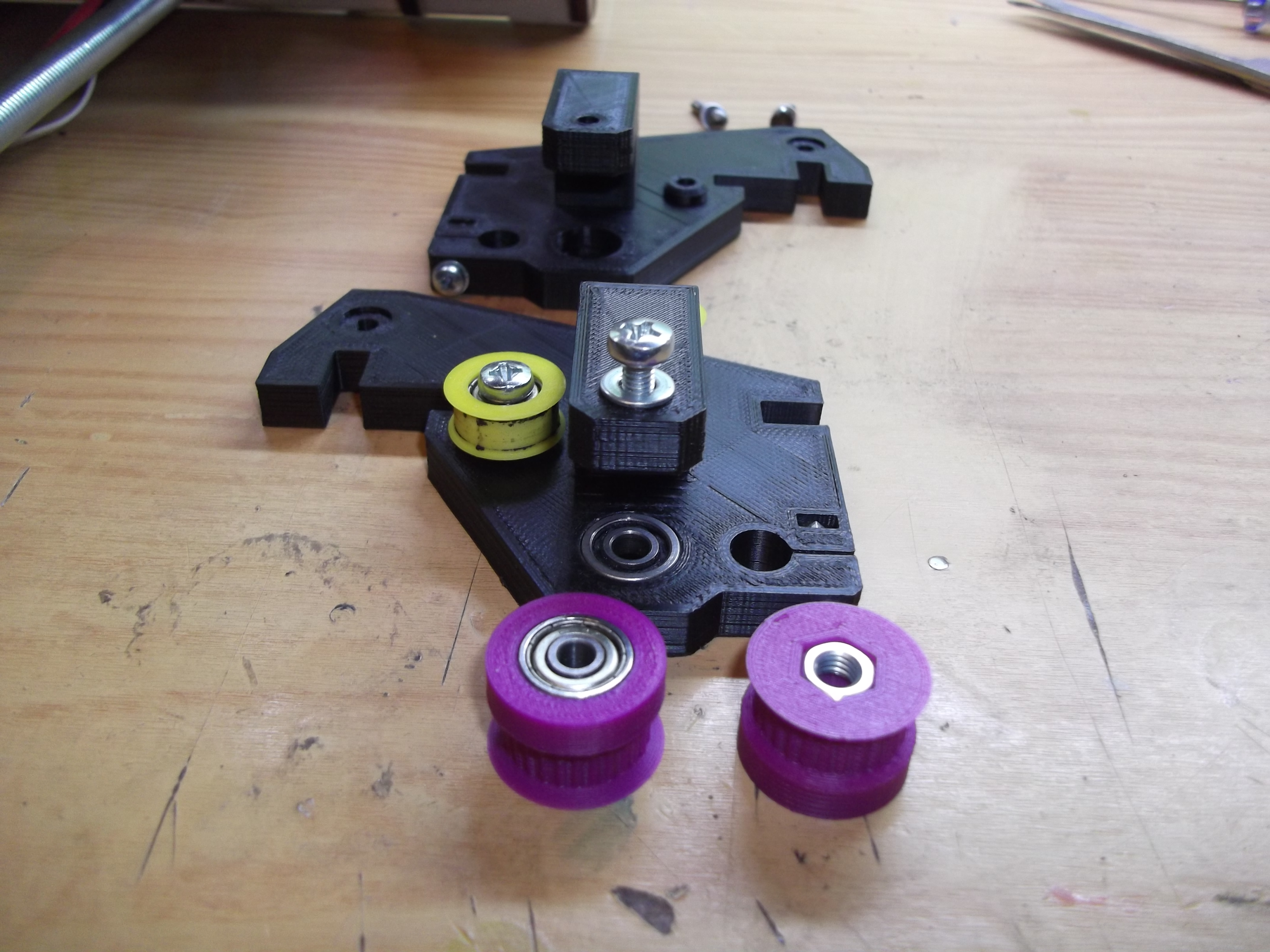

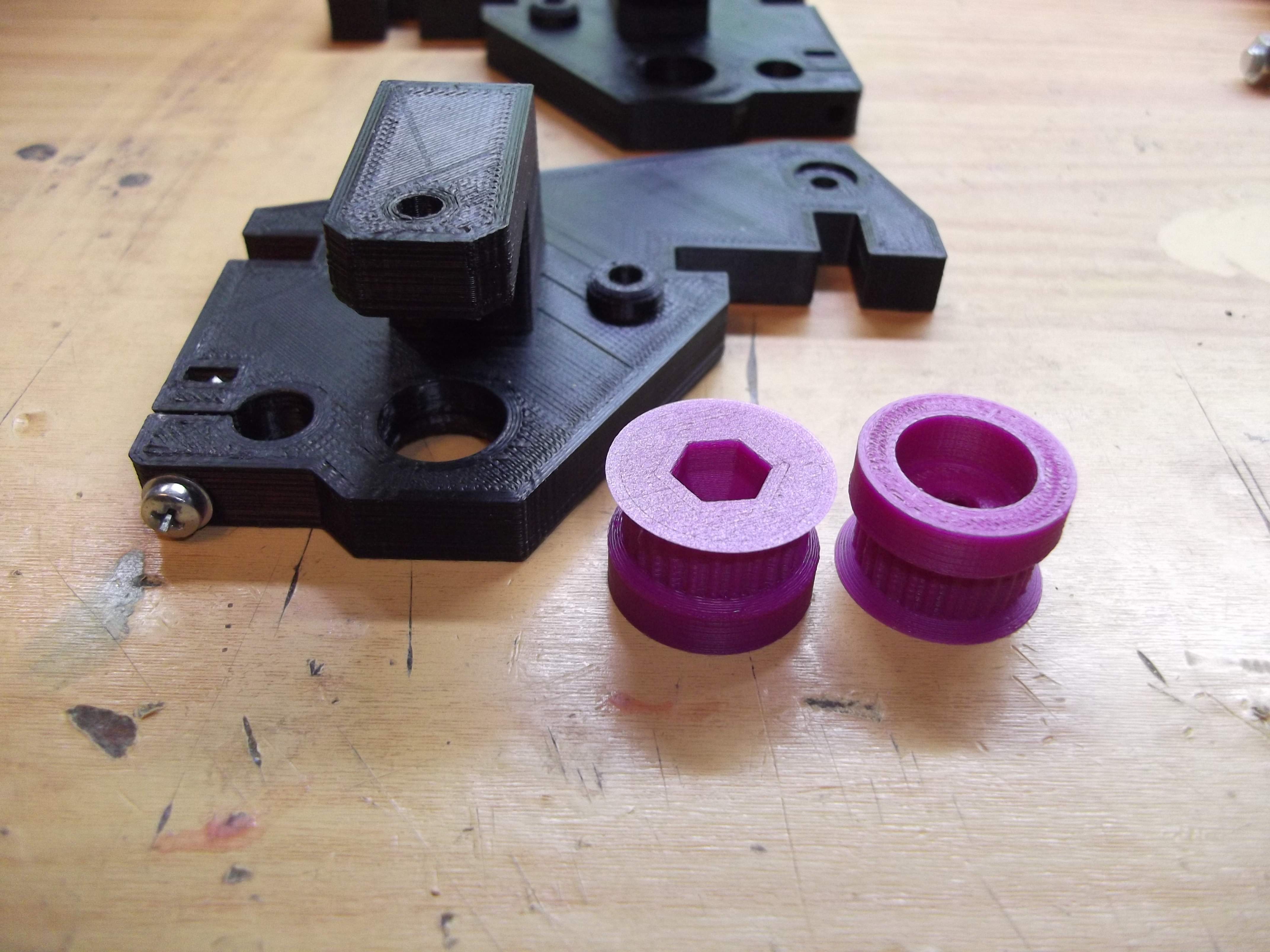

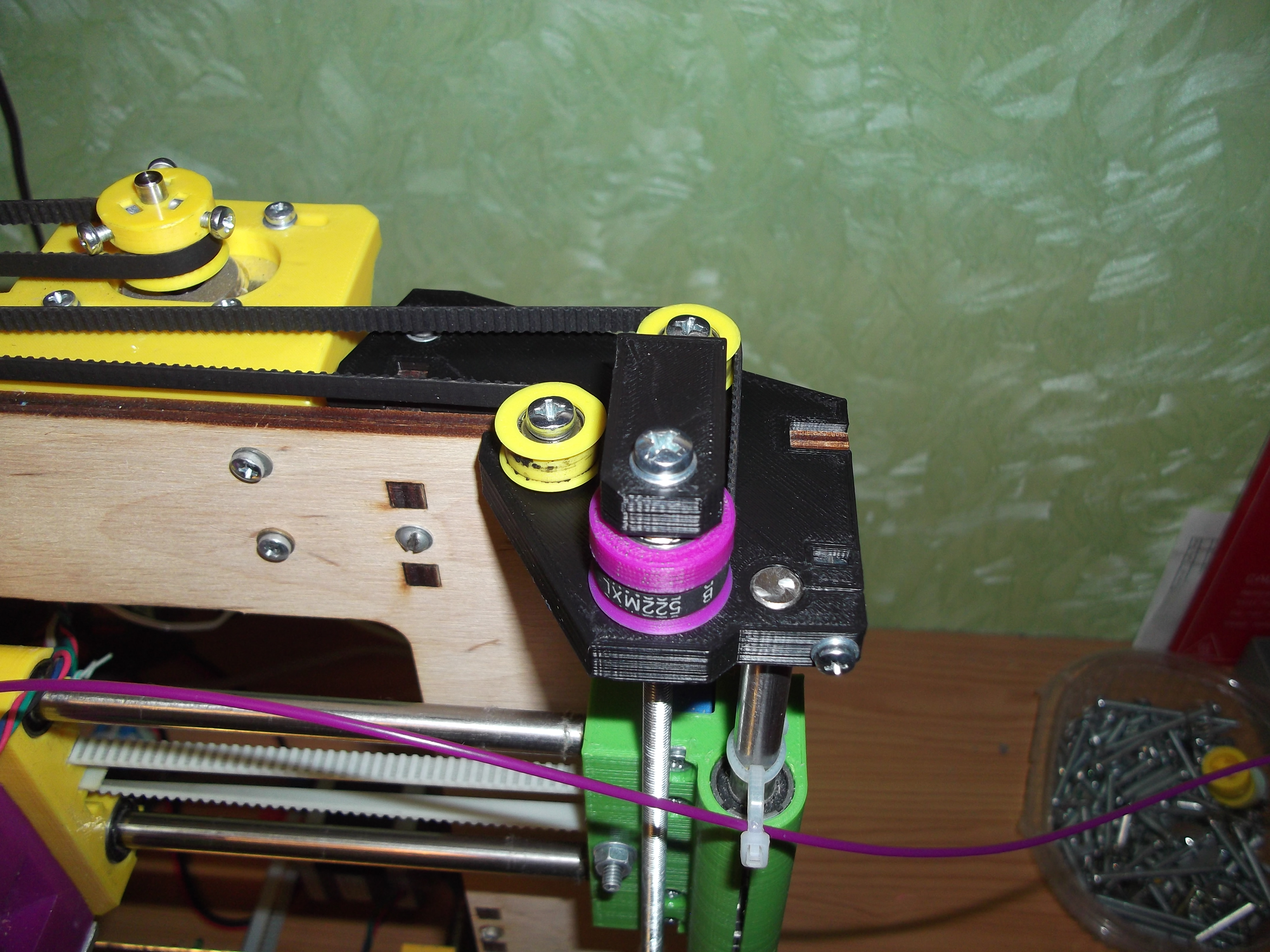

Обновил свою систему привода вертикальной каретки Z с одним мотором и ремнем для Prusa i3.

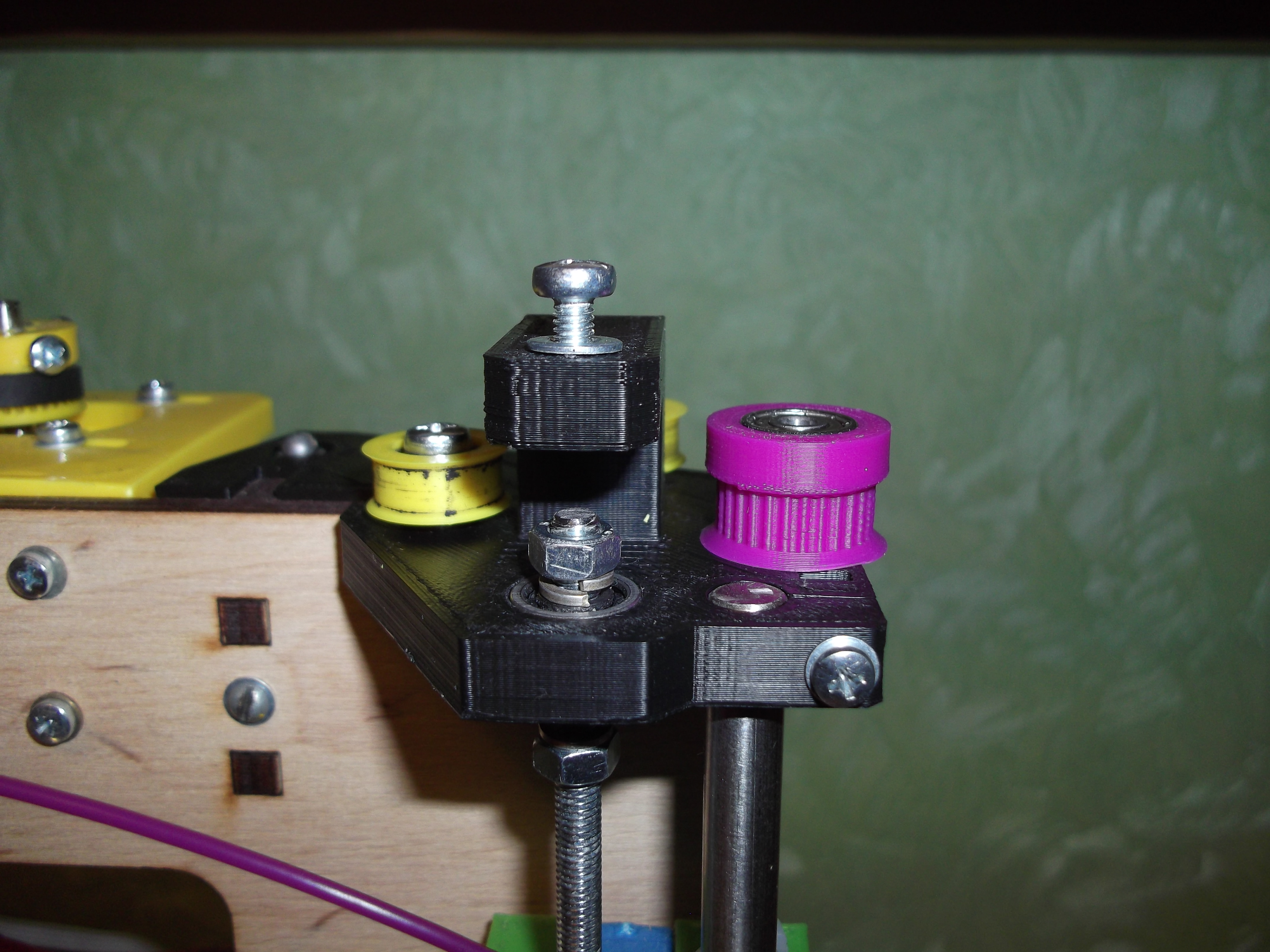

Вместо стопорных болтиков, которые отклоняли ось шпильки и откручивались, сделал зажим шпильки на подшипнике двумя гайками с шайбами гровера.

Скачать можно тут: http://www.thingiverse.com/thing:192950
Вложения
2013-11-29 (2).JPG
2013-11-29 (1).JPG
2013-11-29 (3).JPG
2013-11-29 (4).JPG
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Модели для печати 3D

Сообщение karabas2011 » 30 ноя 2013, 12:51

Radus писал(а):Обновил свою систему привода вертикальной каретки Z с одним мотором и ремнем для Prusa i3.
Вместо стопорных болтиков, которые отклоняли ось шпильки и откручивались, сделал зажим шпильки на подшипнике двумя гайками с шайбами гровера.

Скачать можно тут: http://www.thingiverse.com/thing:192950

а если натянуть ремень напрямую ? зачем ещё кучу роликов ?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Модели для печати 3D

Сообщение icehardy » 30 ноя 2013, 15:57

karabas2011 писал(а):
Radus писал(а):Обновил свою систему привода вертикальной каретки Z с одним мотором и ремнем для Prusa i3.
Вместо стопорных болтиков, которые отклоняли ось шпильки и откручивались, сделал зажим шпильки на подшипнике двумя гайками с шайбами гровера.

Скачать можно тут: http://www.thingiverse.com/thing:192950

а если натянуть ремень напрямую ? зачем ещё кучу роликов ?

в другом случае можно напрямую
а тут перекос конструкции получится если напрямую
так же усилие натяжения прилагается максимально близко к фанерке корпуса, не отрывая и не скручивая крепление
хотя насчет расположения мотора вопрос спорный, можно бы ближе к шпильке и минус ролик
но скоростя тут большие не нужны и количество роликов роли не играет
конструкция смотрится красиво :good:
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение SDimok » 01 дек 2013, 04:26

karabas2011 писал(а):а если натянуть ремень напрямую ? зачем ещё кучу роликов ?

Думаю, что отталкивались от длины ремня.
И мотор расположен там, где кончился ремень :)
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Модели для печати 3D

Сообщение Radus » 01 дек 2013, 14:47

Да тут все дело в длине ремня, у меня валялся от матричника MXL на 105 см. вообще он длинноват.
Может кто подскажет инет магазины где можно найти нормальные кольцевые ремни? примерно 80 см ?
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Модели для печати 3D

Сообщение faeton13 » 01 дек 2013, 16:53

Radus писал(а):Да тут все дело в длине ремня, у меня валялся от матричника MXL на 105 см. вообще он длинноват.
Может кто подскажет инет магазины где можно найти нормальные кольцевые ремни? примерно 80 см ?

кольцами по 80см - только английские. тут проскальзывали несколько раз ссылки.
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: Модели для печати 3D

Сообщение karabas2011 » 02 дек 2013, 00:08

Radus писал(а):Да тут все дело в длине ремня, у меня валялся от матричника MXL на 105 см. вообще он длинноват.
Может кто подскажет инет магазины где можно найти нормальные кольцевые ремни? примерно 80 см ?

он по идее достаточно мягкий - его загнуть и связать так чтоб место стыка кратно шагу было.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Модели для печати 3D

Сообщение SDimok » 02 дек 2013, 16:25

Radus писал(а):Да тут все дело в длине ремня, у меня валялся от матричника MXL на 105 см. вообще он длинноват.
Может кто подскажет инет магазины где можно найти нормальные кольцевые ремни? примерно 80 см ?

Валяется у меня какой то.
Шаг 2.14 от епсона.
80 см это сложенный, или вытянутый, или радиус или диаметр?
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Модели для печати 3D

Сообщение Radus » 03 дек 2013, 10:47

SDimok писал(а):
Radus писал(а):Да тут все дело в длине ремня, у меня валялся от матричника MXL на 105 см. вообще он длинноват.
Может кто подскажет инет магазины где можно найти нормальные кольцевые ремни? примерно 80 см ?

Валяется у меня какой то.
Шаг 2.14 от епсона.
80 см это сложенный, или вытянутый, или радиус или диаметр?

Длина окружности 80 см.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Модели для печати 3D

Сообщение michael_s » 04 дек 2013, 12:38

2Setar попробовал я переделать вашу каретку v5 под 10mm валы. Вот что получается
http://snag.gy/tjXDV.jpg отверстия под сам подшипник отсутствуют. Ну и соответственно остальные части каретки тоже не переделываются под 10мм валы. Под 12 мм и под 8мм все в порядке. Я что то делаю не так ?
michael_s

Сообщения: 87
Зарегистрирован: 15 янв 2009, 21:46
Откуда: Дубна
Skype: michael.slobodskih
ФИО: Михаил Слободских

Re: Модели для печати 3D

Сообщение how_eee » 05 дек 2013, 10:17

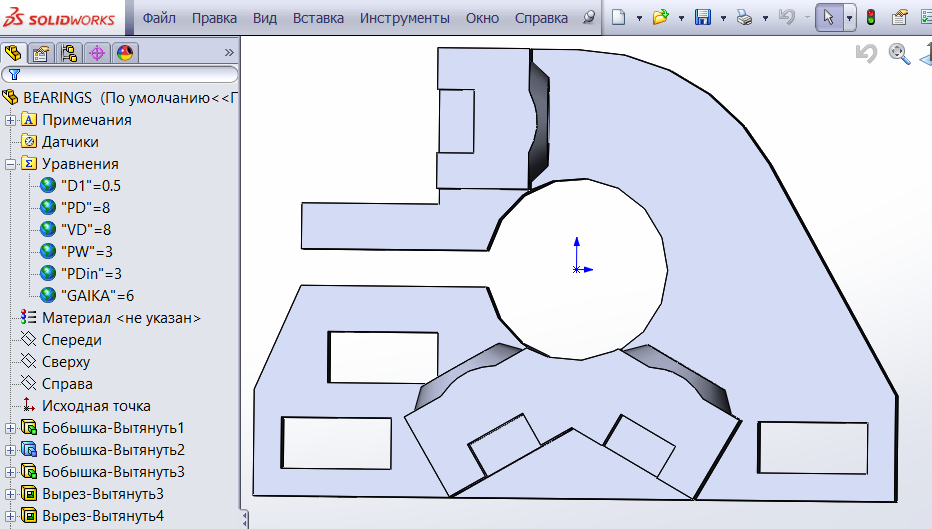

Линейный подшипник из трёх шариковых. На его основе можно собирать разные каретки.
Переменные
PD наружный диаметр подшипников
PDin внутренний диаметр подшипников
PW ширина подшипника
VD диаметр вала
GAIKA размер шестигранника под гайку
KW ширина крепежа
Вложения
BEARINGS.rar
(196.85 КиБ) Скачиваний: 0
Снимок экрана (12).png
Аватара пользователя
how_eee

Сообщения: 628
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Модели для печати 3D

Сообщение icehardy » 05 дек 2013, 21:44

Полезная каретка
я пошел немного более сложным путем, но суть та же :)
Скоро поделюсь своим вариантом менделя90
полностью на шариковых подшипниках
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Модели для печати 3D

Сообщение Radus » 07 янв 2014, 12:43

Привет всем !

Вот сделал себе датчики на ось Z работающие по новому принципу.
Когда сопло едет вниз и упирается в стол, датчик автоматически размыкается и концевик срабатывает.
Теперь можно легко применить автоматическую систему калибровки стола из прошивки марлин.

http://www.thingiverse.com/thing:220709
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Модели для печати 3D

Сообщение karabas2011 » 07 янв 2014, 14:46

Radus писал(а):Привет всем !

Вот сделал себе датчики на ось Z работающие по новому принципу.
Когда сопло едет вниз и упирается в стол, датчик автоматически размыкается и концевик срабатывает.
Теперь можно легко применить автоматическую систему калибровки стола из прошивки марлин.

http://www.thingiverse.com/thing:220709


теперь сделать изящный вариант: замени контакты на микрики(кнопкой вниз). Делов-то - к Х кареткам приклеить свисающие Г образные нажималки на кнопку микрика.
Ну или микрики на каретки а Г нажималки на жёлтые толкатели.
Блин можно толкатели сверху кареток поместить...Ещё прощё.

Пружины кровати походу тут нужно убирать они процесс рассинхронизации гаек замедляют.

Не вижу лёгкого способа нацепить жёлтый толкатель на гайку. Как ты их выставляешь вначале? это ж гимор?

насколько повторябельно позиционирование? ведь гайки должны рассинхронизироваться на значительный угол...

ЗЫ сопло и хотэнд должны быть крепкими. В момент разрыва контакта весь вес Хсборки придётся на кончик сопла.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
