3D печать , идея нового типа экструдера.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D печать , идея нового типа экструдера.

Сообщение Metaller » 06 сен 2015, 15:53

...дорисовал кулера, филамент, прижимные пружинки, упор блоков на каретке, возвратные пружины с толкателями, сделал односторонние кулачки и уменьшил прижимные ролики ...
Последний раз редактировалось Metaller 06 сен 2015, 22:08, всего редактировалось 3 раз(а).
Аватара пользователя
Metaller

Сообщения: 69
Зарегистрирован: 19 дек 2014, 22:21

Re: 3D печать , идея нового типа экструдера.

Сообщение holomrn » 06 сен 2015, 18:22

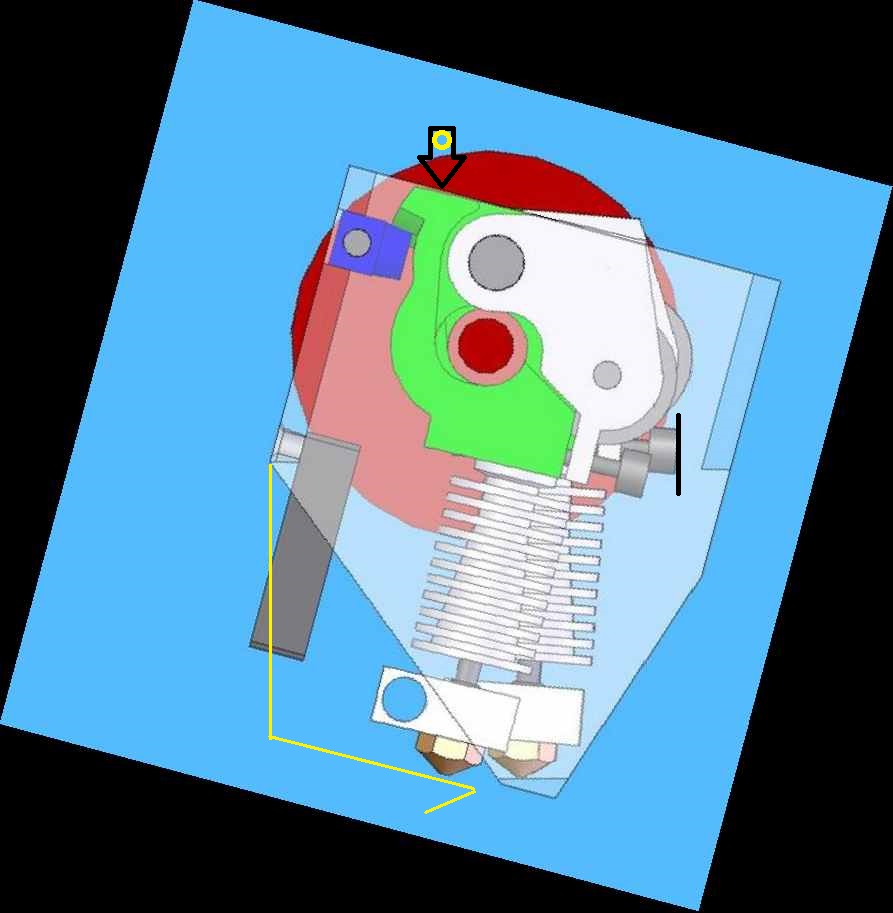

Предлагаю пустить толкатель сверху и поменять положения местами.
примерно так
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: 3D печать , идея нового типа экструдера.

Сообщение Metaller » 06 сен 2015, 19:24

...толкать нужно в сторону ведущего вала, чтобы кулачком прижимать филамент к ведущему валу, а ось качания блоков должна быть с противоположной от прижимных роликов стороны относительно вертикали, чтобы дуга описываемая соплом не имела снижения при подъёме головы, т.е. рабочее положение головы - нижняя точка траектории сопла.
...если уж хочется нажимать на блоки сверху, то толкающий ролик должен быть со стороны нажимных роликов, но давить на подвижные сегменты прижимных роликов (белые) - плохая затея, т.к. не будет жёсткой фиксации самой головы и не будут работать прижимные пружины (они создают усилие относительно зелёной неподвижной части блока)
Аватара пользователя
Metaller

Сообщения: 69
Зарегистрирован: 19 дек 2014, 22:21

Re: 3D печать , идея нового типа экструдера.

Сообщение Disa555 » 06 сен 2015, 22:30

вдруг еще не осветили - квадратный вал и вал круглый со срезом есть в старом матричнике формата А3.

Добавлено спустя 3 минуты 27 секунд:
Metaller писал(а):... при помощи соленоида ..

солиноид при удерживании поплывет как шоколадка)
Disa555

Сообщения: 141
Зарегистрирован: 15 янв 2014, 13:02
Откуда: Украина г. Славутич

Re: 3D печать , идея нового типа экструдера.

Сообщение Metaller » 06 сен 2015, 23:24

...соленоид предполагался только как переключатель. удержание за счёт защёлки или замка-дожимателя с приводом от сервы.

...во всей этой идее меня печалит лишь одно...рамс с этим не справится... входов/выходов маловато. :pardon:
Аватара пользователя
Metaller

Сообщения: 69
Зарегистрирован: 19 дек 2014, 22:21

Re: 3D печать , идея нового типа экструдера.

Сообщение alexxy » 06 сен 2015, 23:36

Кстати, а если серву с редуктором использовать для переключения голов?

Что то типа такого http://robot-kit.ru/product_info.php/in ... 315R-.html

15кг усилие
alexxy

Сообщения: 93
Зарегистрирован: 05 фев 2015, 22:58

Re: 3D печать , идея нового типа экструдера.

Сообщение Metaller » 07 сен 2015, 00:33

...на эту серву кулачковый вал и "вперёд" :-D
замок не нужен, крутим в любом направлении до срабатывания нужного концевика и всё.

Добавлено спустя 1 минуту 58 секунд:
...только возможно её придётся до кругового вращения доработать если там резистор позиционирования торчит.

Добавлено спустя 3 минуты 50 секунд:
...просто вариант с бегунком несколько компактнее... единственный недостаток нужно крутить взад-вперёд а не по кругу....но существуют разные варианты преобразования вращения в беготню взад-вперёд.
...хотя...так ли уж это нужно? в принципе прямое переключение в нужную сторону быстрее кругового перебора.... ещё быстрее только соленоиды или пневма, но на коленке это тяжеловато запустить :pardon:
Аватара пользователя
Metaller

Сообщения: 69
Зарегистрирован: 19 дек 2014, 22:21

Re: 3D печать , идея нового типа экструдера.

Сообщение alexxy » 07 сен 2015, 00:47

ну вот, и имеем что надо по сути только нужное количество термисторов и мосфетов для грелок, выход на движок и серву.
рампс и подобные имеют только два канала грелок и два термистора, однако умеют серву

Отдельная песня крепление шестерни к квадратному валу

Добавлено спустя 2 минуты 29 секунд:
Серву можно и попроще

http://ru.aliexpress.com/item/Free-ship ... 5,201409_4

от 9 до 13 кг
alexxy

Сообщения: 93
Зарегистрирован: 05 фев 2015, 22:58

Re: 3D печать , идея нового типа экструдера.

Сообщение Metaller » 07 сен 2015, 01:02

да можно обойтись без сервы. мелким соленоидом перекидываем зацепление ведущей шестерни с ведущего вала на вал бегунка... когда дошли до нужного положения - соленоид отпускаем. время переключения - пара секунд, скважность очень низкая, так что соленоид не перегреется. в итоге получим максимально лёгкую каретку с максимально возможным количеством независимых голов.... дело только за электроникой ибо рампс не тянет... хоть расширители на него вешай...

Добавлено спустя 3 минуты 58 секунд:
...да... ролик переключения голов нужно делать подпружиненным, для выборки люфтов... сами головы при поджиме упираются в основание каретки и не болтаются.
Аватара пользователя
Metaller

Сообщения: 69
Зарегистрирован: 19 дек 2014, 22:21

Re: 3D печать , идея нового типа экструдера.

Сообщение Disa555 » 11 сен 2015, 00:10

кстати.
квадратный вал и вал круглый с фаской по все длинне есть в матричнеках формата а3. если надо могу точно сказать марку и сделать фотки(в подвале лежит). :crazy:
Disa555

Сообщения: 141
Зарегистрирован: 15 янв 2014, 13:02
Откуда: Украина г. Славутич

Re: 3D печать , идея нового типа экструдера.

Сообщение Disa555 » 22 сен 2015, 16:35

Никто не задумывался над использованием стандартного экструдера MK8 под боуден (с одним или двумя сервами) для подачи 2-х нитей филамента? в таком варианте можно использовать 4 цвета при печати не меняя рампс.
Disa555

Сообщения: 141
Зарегистрирован: 15 янв 2014, 13:02
Откуда: Украина г. Славутич

Re: 3D печать , идея нового типа экструдера.

Сообщение Metaller » 23 сен 2015, 02:03

...это каким макаром? ...я вот думаю что его железки можно использовать в качестве основания, подвесив за одно их угловых отверстий, чтобы блок наклонялся по моему варианту, прикрутив снизу Е3Д, т.к. последний с более компактным в поперечнике охлаждением...а вот каким макаром в него две нити воткнуть я что-то не вкурю.... МК8 это ведь такой дюралевый квадрат...я ничего не путаю?
http://ru.aliexpress.com/item/3-d-printer-accessories-kit-extruder-MK8-latest-updated-version/32419850597.html?spm=2114.03020208.3.36.PbZz1I&ws_ab_test=201526_2,201527_3_71_72_73_74_75,201409_5
Аватара пользователя
Metaller

Сообщения: 69
Зарегистрирован: 19 дек 2014, 22:21

Re: 3D печать , идея нового типа экструдера.

Сообщение icehardy » 23 сен 2015, 08:06

Может об этом была речь?
http://www.thingiverse.com/thing:498922

Добавлено спустя 3 минуты 45 секунд:
И даже печатает хорошо
http://www.immaginaecrea.it/index.php/blog-wordpress/blog
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3D печать , идея нового типа экструдера.

Сообщение Disa555 » 23 сен 2015, 10:48

Metaller писал(а):...это каким макаром? ...я вот думаю что его железки можно использовать в качестве основания, подвесив за одно их угловых отверстий, чтобы блок наклонялся по моему варианту, прикрутив снизу Е3Д, т.к. последний с более компактным в поперечнике охлаждением...а вот каким макаром в него две нити воткнуть я что-то не вкурю.... МК8 это ведь такой дюралевый квадрат...я ничего не путаю?
http://ru.aliexpress.com/item/3-d-printer-accessories-kit-extruder-MK8-latest-updated-version/32419850597.html?spm=2114.03020208.3.36.PbZz1I&ws_ab_test=201526_2,201527_3_71_72_73_74_75,201409_5

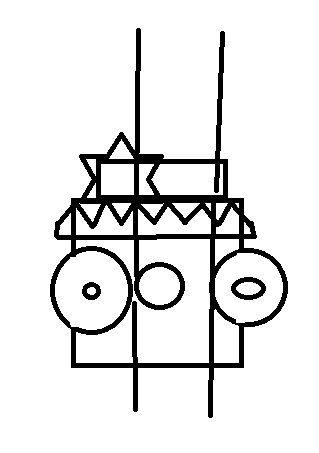

Примерно так-
времени нет в солиде рисовать
Идея в чем- одним или двумя сервами смещать блок с двумя прижимными колесами тем самым прижимая то один пруток то другой. можно организовать размещение всего экструдера сбоку с однонаправленым направлением движения прутков или в разные стороны (но тогда размещение экструдера надо делать сверху - городить крышку для принтера (для тех у кого кубический каркас))

или другой вариант при котором на валу двигателя два зубчатых толкателя (почти аналог обсуждаемой выше идеи) толкают в два боудена.
-----------------------------
Просто меня обломали с ценой изготовления моей идеи головы на два цвета((((( (буду сам лить из алюмки) а экструдер под неё придуман....
Disa555

Сообщения: 141
Зарегистрирован: 15 янв 2014, 13:02
Откуда: Украина г. Славутич

Re: 3D печать , идея нового типа экструдера.

Сообщение setar » 24 сен 2015, 11:11

Disa555 писал(а):Никто не задумывался над использованием стандартного экструдера MK8 под боуден (с одним или двумя сервами) для подачи 2-х нитей филамента? в таком варианте можно использовать 4 цвета при печати не меняя рампс.

не ново.
forum107/topic11680.html#p242941
http://www.thingiverse.com/thing:673816
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
